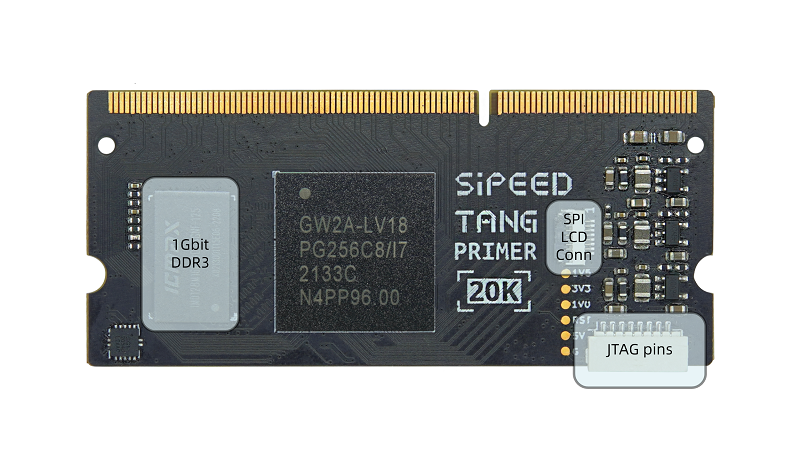

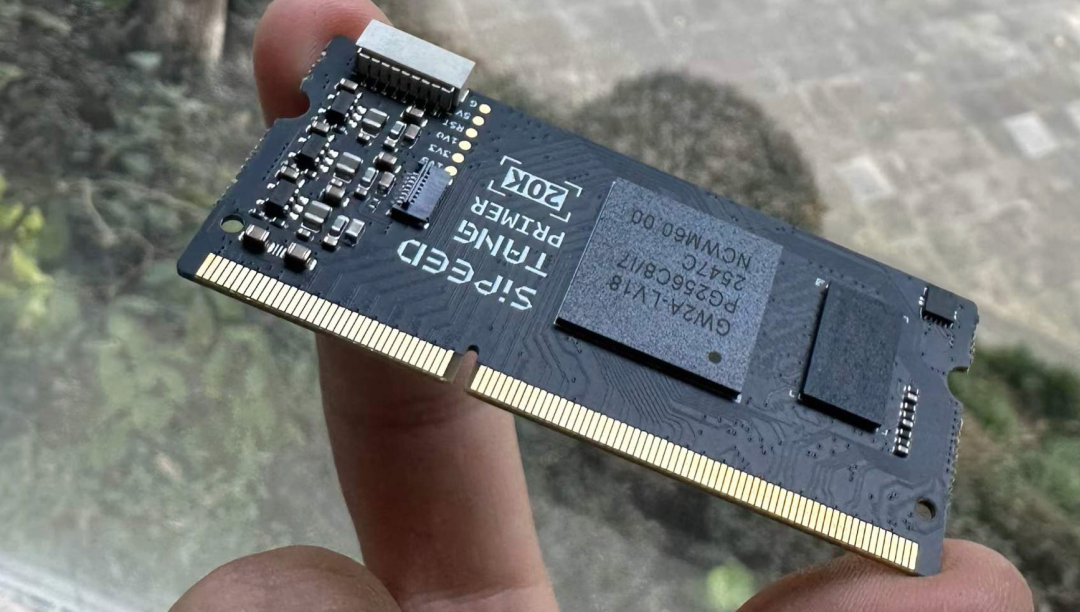

FPGA 代码越写越多，手边的 9K 资源逐渐不够用了，于是入手了一块 20K：
不过别看到 1Gbit 就以为是 1GB 的存储空间，实际是 128MB，算商家的障眼法吧。
其实做数据采集时，逻辑并不太难，主要因为 ADC 数据是流式的，这条链路上各个生产者与消费者的速度经常对不上。内部 BSRAM 太金贵，小 FIFO 又扛不住大抖动，所以只能上 DDR 这种大容量存储器。当然用 PSRAM 也行，只是这块板子上恰好带的是 DDR，有啥用啥，主打一个不挑食。
测试环境

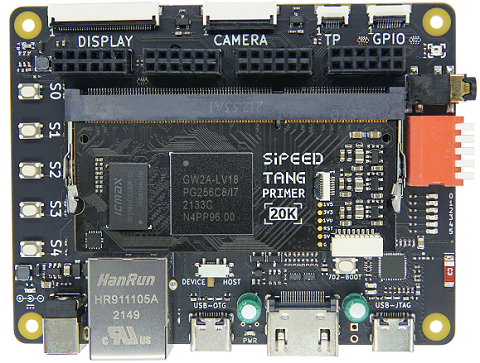

我买的是带全功能底板的版本：
可以借助 USB 快速读取数据，调试也方便不少。
FPGA：Gowin GW2A-LV18PG256C8/I7，JTAG 识别为 GW2A(R)-18(C)；
输入时钟：27 MHz；
Gowin 工具：V1.9.11.03 Education。
我使用的是官方 DDR 测试工程，另外 DDR 很复杂，使用了官方的 IP，关键配置如下：
| 参数 |
数值 |
| 物理 DDR 时钟 |
400 MHz |
| 数据传输率 |
DDR-800 / 800 MT/s |
| 外部数据宽度 |
16 bit |
用户接口时钟 clk_x1 |
100 MHz |
| 用户数据宽度 |
128 bit |
| 用户地址宽度 |
IP 端口 28 bit，示例有效使用 27 bit |
| 最大用户突发计数 |
6 bit，最多 64 个 128-bit 拍 |
| 当前测试突发 |
8 个 128-bit 拍 |
| ECC |
关闭 |
DDR3 的基本层级：Bank、Row 和 Column

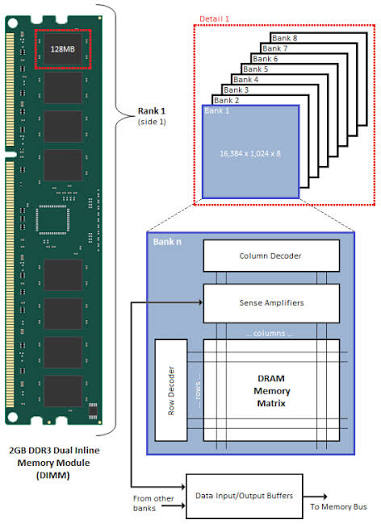

DDR 内部并不是一条完全扁平的字节数组，存储单元按 Bank、Row、Column 三级组织：
Bank：选择一组相对独立的存储阵列；
Row：选中 Bank 中的一整行，并把该行打开到 Sense Amplifier / Row Buffer；
Column：从已打开的行中选出要传输的具体位置。
一次典型读/写在物理层需要经历：ACTIVATE(bank, row) 打开整行到 Row Buffer，READ/WRITE(bank, column) 通过 DQ/DQS 完成突发传输，必要时 PRECHARGE 关闭当前 Row。
如果连续访问同一 Bank 中的同一 Row，只改变 Column，就属于 Row Hit，效率最高；如果同一 Bank 需要切换到另一 Row，就要先 PRECHARGE 再 ACTIVATE，延迟明显变大。控制器还可以交错访问不同 Bank，把激活、预充电、刷新带来的等待时间掩盖掉。
以上这些底层命令都由 Gowin DDR3 IP 处理，上层逻辑不需要自行去发 ACTIVATE、PRECHARGE 或者 REFRESH。
地址重排
操作之前，需要把线性地址转换成 DDR IP 所需的 Bank、Row、Column 排列：
assign app_addr = {
int_app_addr[12:10], // Bank
int_app_addr[26:13], // Row
int_app_addr[9:0] // Column
};
地址单位是 16 bit，即 2 字节：
- 地址 +1 = 前进 2 字节
- 地址 +8 = 前进 16 字节
- 地址 +64 = 前进 128 字节
上层只需要维护递增的线性地址，或者环形缓冲的读写指针即可。
以 3 bit Bank、14 bit Row、10 bit Column、16 bit 数据宽度计算：8 Bank × 16384 Row × 1024 Column × 16 bit = 2 Gbit = 256 MiB。
本次实机自动检测到 1 Gbit，也就是 128 MiB。对于未实现的最高地址线访问时，地址会发生镜像，官方测试正是利用这个现象来区分 1 Gbit 与 2 Gbit 器件。
CK、DQ、DQS 和 DM
信号分工
DDR 都属于源同步接口，发送端会把时钟一并发过去。
| 信号 |
当前宽度 |
方向 |
作用 |
CK/CK_N |
1 组差分 |
FPGA→DDR |
全局 DDR 时钟，命令与地址的时序基准 |
DQ[15:0] |
16 bit |
双向 |
真实读写数据 |
DQS[1:0] / DQS_N[1:0] |
2 组差分 |
双向 |
每个 Byte Lane 的数据选通 |
DM[1:0] |
2 bit |
FPGA→DDR |
写数据字节掩码 |
16 根 DQ 分为两个 Byte Lane：
- Lane 0：DQ[7:0] + DQS0/DQS0_N + DM0
- Lane 1：DQ[15:8] + DQS1/DQS1_N + DM1
DQS 是 Source-Synchronous Strobe：谁发送数据，谁就同时发送 DQS。
- 写 DDR：FPGA 驱动 DQ 和 DQS，DDR 接收
- 读 DDR：DDR 驱动 DQ 和 DQS，FPGA 接收
DQ 与 DQS 在 RTL 端都表现为双向端口。空闲期间 DQS 并非持续运行的时钟，而是会进入高阻或终止状态；传输前后还有 Preamble 和 Postamble。
DDR-800 的时间尺度
DDR-800 表示每秒完成 8 亿次数据传输：
UI = 1 / 800 MHz = 1.25 ns
CK 周期 = 1 / 400 MHz = 2.50 ns
DQS 的上升沿和下降沿都承载数据，因此一个 2.5 ns 周期内包含两个 1.25 ns 的数据 UI。
写方向

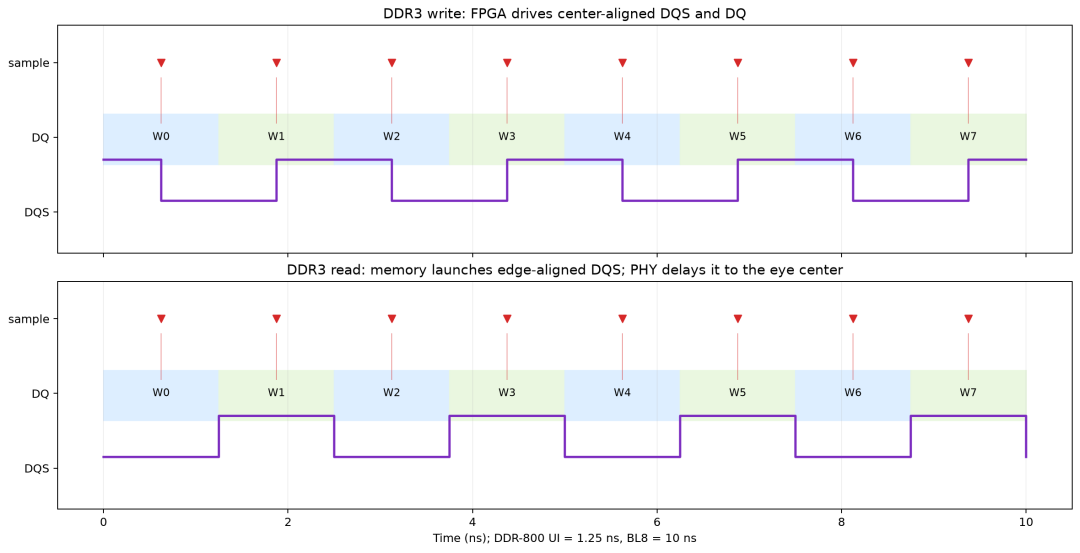

写入时，FPGA 同时产生 DQ 和 DQS。DQS 的边沿应当落在 DQ 稳定窗口的正中心：
DQ： |====== W0 ======|====== W1 ======|====== W2 ======|
DQS： ↑ ↓ ↑
DDR采样 DDR采样 DDR采样
DQS 来得太早，DQ 的建立时间就不够；来得太晚，保持时间又不够。DDR PHY 需要调整输出延迟，让两侧都留出充足余量。
读方向
读取时，DDR3 器件发送 DQ 与 DQS。DDR 输出的 DQS 边沿通常贴近 DQ 数据边界，FPGA 内部 PHY 会对 DQS 或数据路径增加延迟，把实际采样点搬到数据眼中心：
DQ数据边界： |----W0----|----W1----|----W2----|
原始DQS： ↑ ↓ ↑
PHY采样点： ↑ ↓ ↑
因为两个 Byte Lane 的走线与内部路径不同，DQS0 和 DQS1 往往需要不同的延迟 Tap；支持细粒度 Deskew 的 PHY 还可能逐 DQ 位调整。
BL8 与 128-bit 用户数据
DDR3 的 BL8 包含 8 个 DQS 有效边沿，每个边沿传输 16 bit：8 边沿 × 16 bit = 128 bit = 16 字节。
因此 Gowin 用户接口的一拍 app_data[127:0] 正好对应一次物理 BL8 传输。测试器再把 8 个 128-bit 用户拍组合成一个 128 字节事务。
DDR 天然适合突发传输，因为不需要每次都重新发送地址，直接连续干活就行。
DDR 需要校准
校准的目的是在上电时自动寻找可靠的高速采样时序。DDR-800 每个 UI 只有 1.25 ns，而 FPGA 内部延迟、封装、PCB 走线、DDR 封装、温度、电压以及工艺差异，都会改变 DQ、DQS 与 CK 的到达时间。一旦采用固定延迟，采样边沿很可能贴近数据跳变点。
典型的初始化与训练流程包括：等待 PLL 锁定；按 JEDEC 时序释放 DDR 复位与 CKE；配置 DDR 模式寄存器；执行阻抗/ZQ 相关初始化；寻找读 DQS 门控窗口；扫描输入延迟并寻找有效读窗口；调整写方向 DQ/DQS 相位；必要时执行 Write Leveling 或 Byte Lane 校准；选择有效窗口中间的 Tap；最终拉高 init_calib_complete。
本工程的 Gowin DDR 控制器源码是加密的，不清楚具体怎么校准，但应用逻辑只有在 init_calib_complete=1 之后才能安全发出读写命令。
所谓的训练，其实可以理解为一维数字眼图扫描：做一次遍历，校准成功只代表找到了一个可用窗口。
实测结果

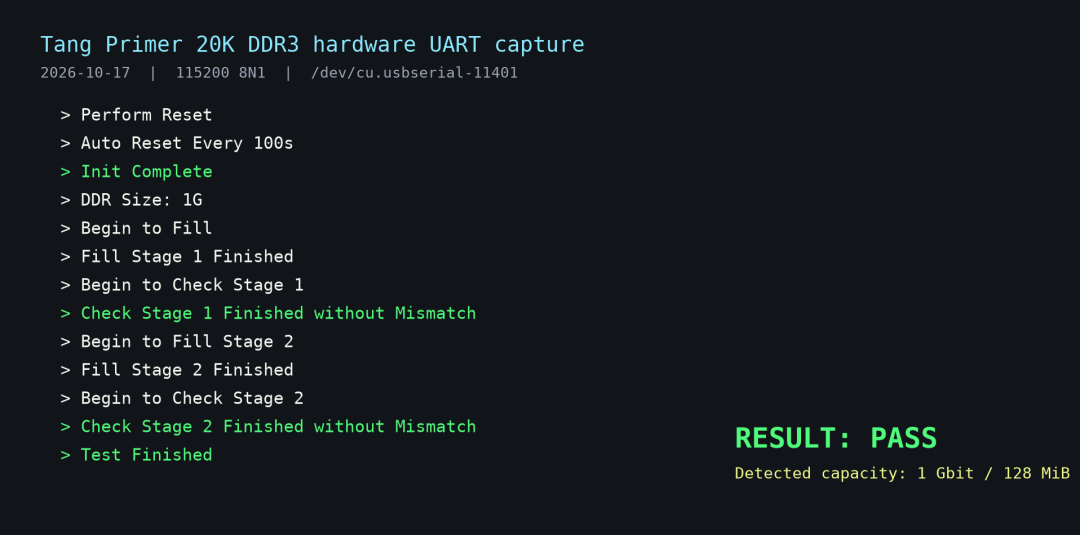

DDR PHY 初始化与校准成功；板载 DDR 容量为 1 Gbit，即 128 MiB；第一轮全地址范围写入读回无 Mismatch；第二轮依然无 Mismatch；测试最终进入 Test Finished。

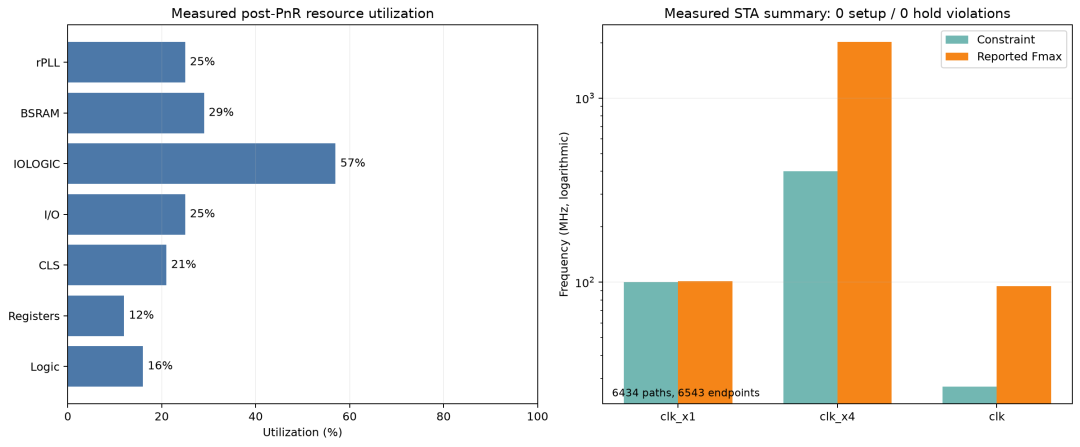

实际布局布线与 STA 结果
以上数据来自 Gowin 报告。
资源
| 资源 |
使用量 |
总量 |
利用率 |
| Logic |
3313 |
20736 |
16% |
| Register |
1918 |
16173 |
12% |
| CLS |
2164 |
10368 |
21% |
| I/O Port |
50 |
207 |
25% |
| IOLOGIC |
118 |
207 |
57% |
| BSRAM |
13 |
46 |
29% |
| rPLL |
1 |
4 |
25% |
DDR PHY 使用到的资源：IDES8_MEM：16；OSER8：23；OSER8_MEM：20；IODELAY：39；DQS 资源：2/9；DLL：1/4。
这些资源正是并串转换、输入采样以及 DQS/DQ 延迟校准的硬件基础。
时序
STA 分析结果：
| 项目 |
结果 |
| 分析路径 |
6434 |
| 分析端点 |
6543 |
| Setup 违例端点 |
0 |
| Hold 违例端点 |
0 |
| 时钟 |
约束 |
报告 Fmax |
clk_x1 |
100.000 MHz |
100.858 MHz |
clk_x4 |
400.000 MHz |
2016.128 MHz* |
clk |
27.000 MHz |
95.172 MHz |
什么是 DDR 眼图？

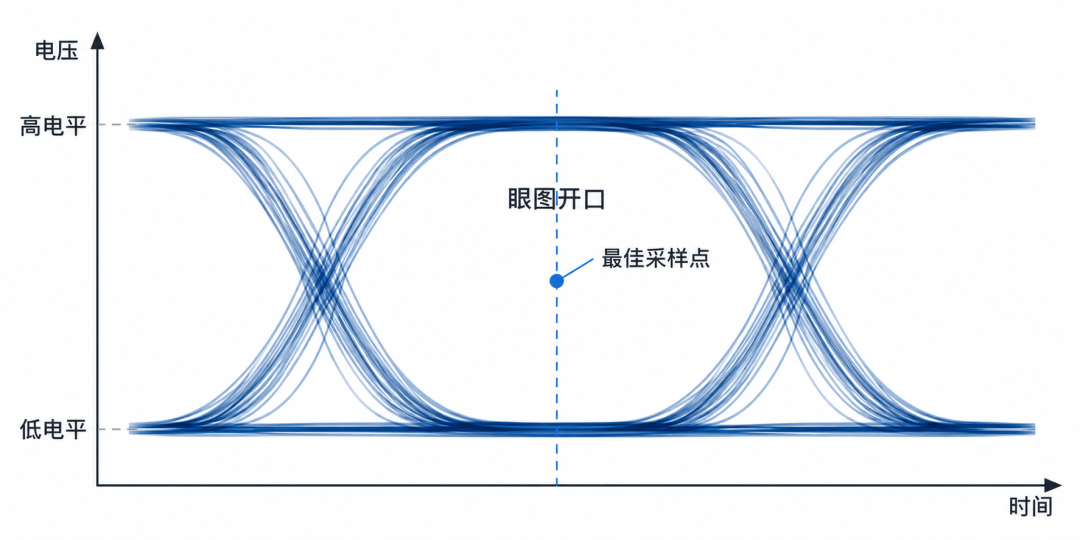

眼图是把大量高速数据波形按一个或两个 UI 折叠叠加。不同数据模式、抖动、噪声、反射和码间串扰，会共同形成一个类似眼睛的空白区域。我个人觉得最直观的理解方式就是下面这张图——本质上是把大量单次采样的结果叠加在一起，用来研究高速系统的性能。
高低电平之间必然存在一个最稳定的采样点，这个图形就是眼图。主要指标包括：
眼宽：可用采样时间裕量；
眼高：电压和噪声裕量；
交叉点扩散：时间抖动；
上下轨迹扩散：电压噪声；
多条不同斜率轨迹：码间串扰和模式相关效应；
过冲/下冲：阻抗不连续、反射或驱动过强；
眼闭合：采样可靠性下降。
对 DDR-800 来说，一个 UI 只有 1.25 ns，最佳采样点通常靠近眼图中心。校准的作用，就是在有限延迟 Tap 中寻找可用窗口，并尽可能把采样边沿放到中央位置。
Python 眼图模拟

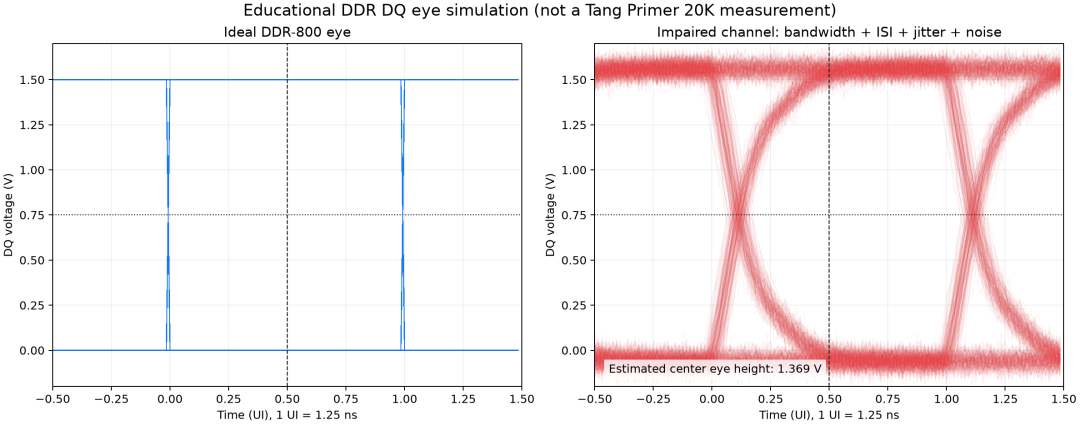

左图为理想 DDR-800 NRZ 信号，右图为加入通道损伤后的模型。仿真参数如下：
| 参数 |
数值 |
| 数据速率 |
800 MT/s |
| UI |
1.250 ns |
| VDDQ 模型 |
1.5 V |
| 随机比特 |
5000 |
| 每 UI 采样点 |
64 |
| 叠加轨迹 |
900 |
| 随机抖动标准差 |
22 ps RMS |
| 周期抖动峰值 |
18 ps |
| 通道一阶时间常数 |
105 ps |
| 延迟反射 |
0.30 UI，幅度 8% |
| 周期干扰 |
25 mV |
| 随机电压噪声 |
35 mV RMS |
| 随机种子 |
7768 |
模型搭建步骤：产生随机 NRZ 比特；为每个比特边界添加高斯随机抖动；叠加低频周期抖动；用两级近似低通通道限制边沿速度；加入延迟反射，模拟阻抗不连续造成的 ISI；加入周期性电源相关干扰；加入随机电压噪声；把波形折叠为两 UI 窗口并叠加；在 0.5 UI 中心计算低电平 99 百分位与高电平 1 百分位的差值。
小结
DDR 是便宜量大的内存方案，在速度、容量和可操作性之间取得了不错的平衡，但最大的问题就是线多。实际使用时并不需要精确处理物理地址结构，只需关注：当前写指针；当前读指针；缓冲区是否满或空；每次突发包含多少数据；后端是否已经消费这些数据。所以整体并不麻烦。
对上层应用而言，DDR 基本可以抽象成一个容量为 128 MiB、每次推荐读写 128 字节的大型环形 FIFO。
另外也简单聊了下眼图。高速接口的评估本质上就是这样：用相同的输入叠加大量输出采样结果，来评估传输性能到底如何。
