Keil内存爆满？从MAP文件分析RO/RW/ZI与堆栈内存管理

相信不少朋友在用 Keil 编译工程时，都见过这个“红色炸弹”：

Error: L6220E: Execution region RW_IRAM1 size (32768 bytes) exceeds limit (32768 bytes).
Region contains 33024 bytes of data (256 bytes of padding) and code.

“我的 STM32 明明有 512KB 的 Flash，代码才写了几百行，怎么就内存溢出了？”

如果你也有过这样的困惑，那说明你踩到了一个非常普遍的“坑”——分不清存储空间和运行空间的区别。

很多同学一看到 512KB，就以为自己有 512KB 可以随便用。但实际上，Flash 是存代码的“硬盘”，而 SRAM 才是程序跑起来时真正干活的“内存条”。这两块地方，大小通常相差很远。

这篇文章将带你彻底理清 Flash 和 SRAM 的关系，并教你如何通过分析 MAP 文件，像“查户口”一样，把每一个字节的用途都管得明明白白。

概念对齐：理解 Keil 的内存划分术语

打开 Keil 编译完成后的输出窗口，你会看到类似这样的信息：

Program Size: Code=12340 RO-data=1024 RW-data=256 ZI-data=8192

这里的 RO、RW、ZI 是什么意思？我们来一一对应。

RO（Read Only）- 只读区

RO 又细分为两部分：

• RO-Code：就是你写的函数代码，编译后变成了机器指令。对应 GCC 里的 .text 段。
• RO-Data：只读数据，比如你定义的 const char* str = "Hello World"，这个字符串就存在这里。

RW（Read Write）- 可读写区

• RW-Data：已经初始化的全局变量和静态变量。比如你写了 int g_count = 100;，这个 100 就是初值，需要存起来。对应 GCC 的 .data 段。

ZI（Zero Initialized）- 零初始化区

• ZI-Data：未初始化或者初始化为 0 的全局/静态变量。比如 int g_buffer[1000]; 或者 static int s_val = 0;。对应 GCC 的 .bss 段。

为什么叫“零初始化”？ 因为 C 语言标准规定，未初始化的全局变量默认值是 0。

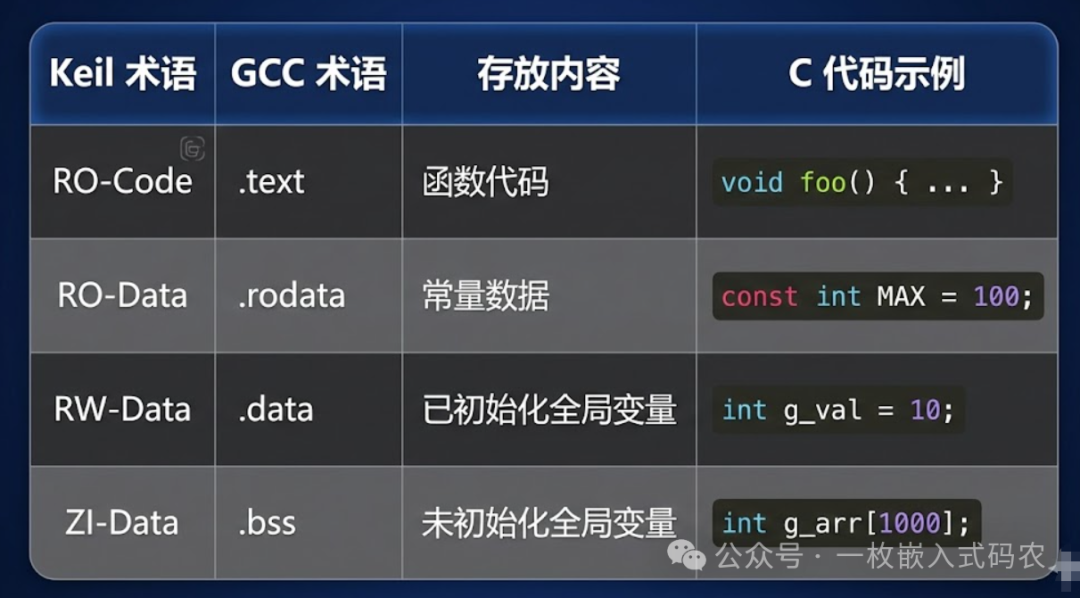

一张表帮你记住

核心揭秘：Flash 和 SRAM 的“分家”与“搬家”

这一节是全文的重点，搞懂了这里，开头的报错就能迎刃而解。

静态视图：烧录进芯片时，谁住在哪？

当你点击“Download”把程序烧进芯片后，Flash 里到底存了啥？

Flash 占用量 = RO（Code + Data）+ RW

等等，为什么 RW 变量也要在 Flash 里占地方？

原因很简单：RW 变量是有初值的！比如你写了 int g_count = 100;，这个 100 掉电之后不能丢，所以必须存在非易失的 Flash 里面。

那 ZI 呢？ZI 在 Flash 里不占空间！ 因为它们反正都是 0，没必要存一堆 0 进去浪费空间，启动代码只需要知道“这块区域有多大”就行了。理解内存的静态和动态分配，是计算机科学和操作系统课程中的基础，它直接决定了程序的运行效率。

动态视图：程序跑起来时，发生了什么？

芯片上电后，程序并不是直接从 Flash 里“原地”运行变量的。在 main() 函数执行之前，有一段启动代码（__main）会做两件关键的事：

1. 把 RW 数据从 Flash “拷贝”到 SRAM
2. 把 SRAM 中的 ZI 区域“清零”

所以，SRAM 占用量 = RW + ZI + Heap + Stack

这就解释了开头那个报错：你的 Flash 可能还剩很多，但 SRAM 早就被全局变量和数组撑爆了！

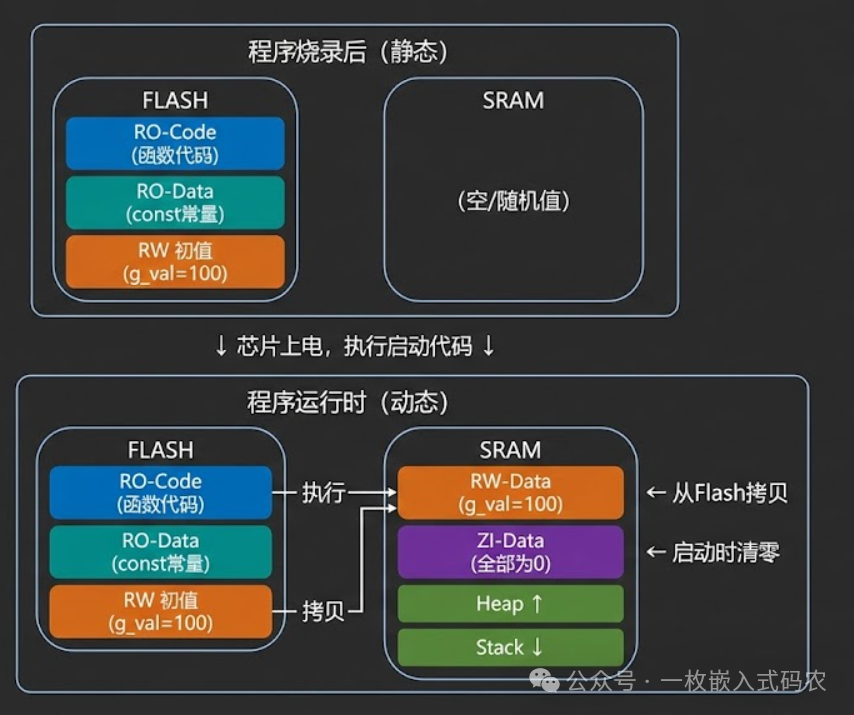

图解：数据的“搬家”过程

关键点：RW 数据“既占 Flash 又占 RAM”，因为 Flash 存初值，RAM 存运行时的值。

隐形杀手：Heap（堆）与 Stack（栈）

除了全局变量，SRAM 里还住着两位“隐形杀手”——堆和栈。它们不在编译信息里直接显示，但一旦出问题，往往就直接导致 HardFault。

Stack（栈）—— 程序的“临时工作台”

用途： 局部变量、函数参数、函数调用时的返回地址和寄存器现场。
特点： 自动管理，向低地址生长（从高往低“长”）。
爆栈危机： 这是最难查的 Bug 之一！看下面这段代码：

void process_data(void) {
    char buffer[4096];  // 4KB 的局部数组，直接分配在栈上！
    // ...处理数据
}

如果你的栈空间只配置了 1KB，这一行代码执行的瞬间，栈就被击穿了。程序可能跑飞、死机，或者莫名其妙地改掉其他变量的值。

Heap（堆）—— 动态内存的“自留地”

用途： malloc() 和 free() 动态申请的内存。
特点： 手动管理，向高地址生长（从低往高“长”）。
内存泄漏风险： 嵌入式里要慎用 malloc！原因有两个：

1. 内存碎片化：反复申请释放后，可能有空间却申请不出来。
2. 忘记 free：单片机不像电脑，没有操作系统帮你自动回收垃圾。

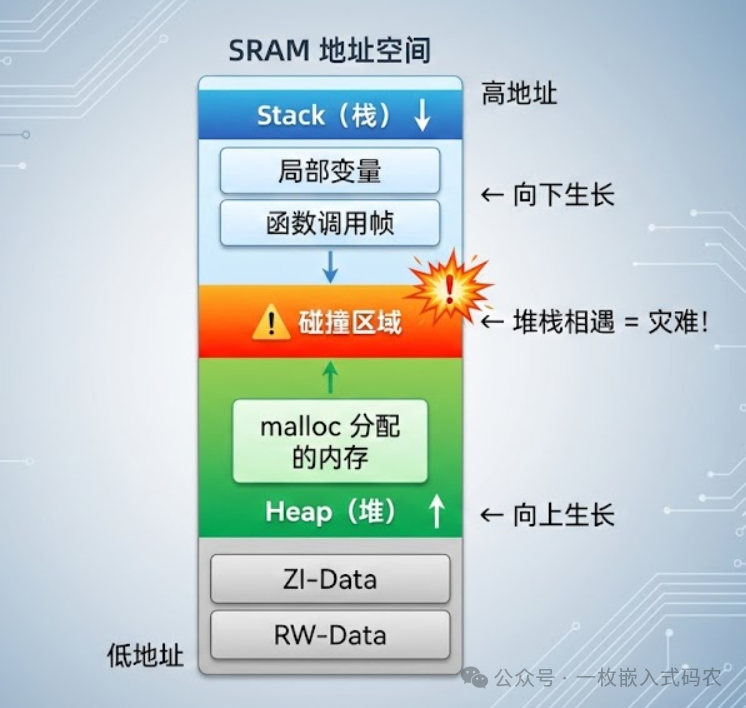

图解：堆和栈的“对撞”风险

在 Keil 中如何设置堆栈大小？

打开你工程里的启动文件 startup_stm32xxxx.s，找到这两行：

Stack_Size      EQU     0x00000400   ; 1KB 栈空间
Heap_Size       EQU     0x00000200   ; 512B 堆空间

根据你的实际需求调整这两个值。如果你用了递归、大数组局部变量，记得把栈调大一些。

实战工具：手把手教你看 .MAP 文件

光说不练假把式。当你遇到内存问题时，MAP 文件就是你的“X 光片”，能让你看清每个字节都花在了哪里。

如何生成 MAP 文件？

在 Keil 中：Options for Target → Listing → 勾选 Linker Listing
编译完成后，在工程的 Listings 文件夹里就能找到 .map 文件。

MAP 文件的三个关键区域

① Image Symbol Table（符号表）
这里列出了每个全局变量、函数的具体地址：

Global Symbols
    Symbol Name                      Value        Ov Type
    g_uart_buffer                    0x20000000   Data   512
    g_sensor_data                    0x20000200   Data   1024
    main                             0x08000128   Thumb Code

当你怀疑某个变量地址被异常改写时，可以来这里查它的“户口”。

② Memory Map of the Image（内存映射）
宏观查看整个 Flash 和 RAM 的使用分布：

Execution Region ER_IROM1 (Base: 0x08000000, Size: 0x0000A000)
Execution Region RW_IRAM1 (Base: 0x20000000, Size: 0x00005000)

③ Image Component Sizes（重点！）
这是定位问题的利器，它告诉你每个 .c 文件贡献了多少内存：

      Code   RO Data   RW Data   ZI Data      File
      1024        64        16      4096      main.o
       512        32         8     20480      gui.o      ← 罪魁祸首！
       256        16         4       512      uart.o

实战案例： “编译报 RAM 超限，打开 MAP 文件一看，好家伙，gui.c 里定义了一个 20KB 的全局帧缓冲数组！”
找到问题后，要么优化数据结构，要么考虑使用外部存储。在C/C++编程中，合理规划全局变量和局部变量的使用，是避免这类问题的关键。

总结与避坑指南

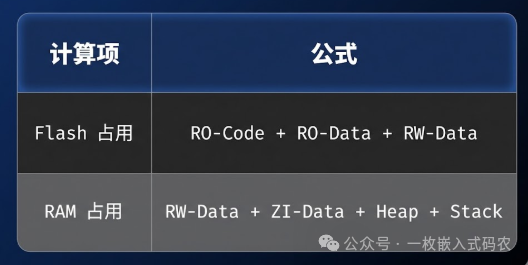

内存公式速记

避坑顺口溜

优化小技巧

1. 能用 const 就用 const：常量存放在 Flash 中，不占用宝贵的 RAM。
2. 大数组定义成全局变量：尽量避免在函数内部定义大型局部数组，以防栈溢出。
3. 谨慎使用 malloc：在资源受限的嵌入式环境中，优先考虑使用静态内存分配。
4. 定期检查 MAP 文件：养成编译后查看内存分布的好习惯，防患于未然。

内存管理是嵌入式开发的基本功。刚入门时可能觉得这些概念有些绕，但一旦理解了 Flash 和 SRAM 的分工、掌握了 MAP 文件的分析方法，很多看似“玄学”的问题就能迎刃而解。

你在项目里遇到过莫名其妙的 HardFault 或者内存溢出吗？ 不妨打开 MAP 文件查一查，说不定罪魁祸首就藏在某个不起眼的大数组里。
