什么是 PoE 及其重要性
以太网供电 (Power over Ethernet, PoE) 是一项至关重要的网络标准。它允许通过同一根以太网电缆同时传输电力和数据，从而极大地简化了设备安装流程。这意味着你无需再为设备单独铺设电源线和网络线，二者被合并为一个标准化的连接。
PoE 技术最初是为企业级网络设备（如IP电话和无线接入点）设计的，如今已逐渐成为嵌入式系统和物联网设备供电方案中的重要一环。
对于需要7x24小时持续运行的硬件而言，PoE 能同时解决多个实际问题：它简化了布线，减少了潜在的故障点，并支持通过网络交换机进行集中化的电源管理。在监控系统、网络网关或自动化控制器等对设备可靠性要求极高的环境中，PoE 提供了一种比传统墙插式电源适配器更整洁、更专业的供电模式。
通过以太网为树莓派供电的优势
为树莓派选择 PoE 供电，带来的好处远不止于安装便利，尤其适用于固定且需长期运行的部署场景。
• 单线缆解决方案
仅需一根以太网电缆即可同时满足供电和联网需求，这使树莓派的安装过程变得极其简洁。当设备需要安装在墙壁内、天花板或机柜等难以触及的位置时，这一优势尤为突出。
• 集中电源控制
当树莓派由支持 PoE 的交换机供电时，管理员可以通过远程控制交换机端口的开关来实现设备的重启。这对于物理访问受限或根本无法直接接触的“无头”系统（无显示器、键盘、鼠标）来说，是一个极其实用的管理功能。
• 更高的运行可靠性
PoE 交换机通常属于企业级设备，能够提供稳定且受控的电力输出。相较于某些质量参差不齐的低成本 USB 电源适配器，基于 PoE 的供电方案在要求全天候稳定运行的环境中，往往表现得更加可靠。
树莓派 PoE 的典型应用场景
树莓派结合 PoE 技术，非常适合那些设备需要持续联网、无人值守的应用。
• 家庭自动化中枢：运行 Home Assistant 或 Node-RED 等平台的树莓派，采用 PoE 供电可以确保这个家庭自动化“大脑”更加稳定。以太网同时承担了电力与数据通道的角色，让系统维护更简单。
• 安防监控节点：搭载摄像头或各类传感器的树莓派，可以固定安装在理想位置，完全通过网络供电，无需在设备附近寻找或布置电源插座。
• 数字标牌与信息亭：在商场、展厅等公共场所，PoE 简化了显示屏或交互终端的安装。所有设备均可通过位于机房或弱电间的中央网络机架统一供电和管理，关于网络部署与规划的更多细节，可以参考网络与系统相关的讨论。
• 天花板/墙壁嵌入式部署：例如用于环境监测的传感器或门禁系统的控制器。在这些场景下，敷设一根以太网线远比协调电源适配器和延长线要方便和美观得多。
PoE 的适用与不适用场景
PoE 是为远程或无头部署而生的理想方案。当你的树莓派主要用于网络服务、控制任务或轻量级处理，且连接的外设不多时，PoE 的表现会非常出色。
然而，PoE 并非万能。如果树莓派需要连接大量高耗电的 USB 外设（如多个移动硬盘），其总功耗可能超出标准 PoE 的供电上限。此时，传统的 USB-C 电源适配器或许是更合适的选择。
成本和基础设施也是必须考虑的因素。实现 PoE 需要采购支持 PoE 功能的交换机或单独的 PoE 注入器，这会增加初期投入。对于仅有一台放在桌面上使用的树莓派来说，这笔开销可能并不划算。
此外，必须清楚 PoE 存在功率限制。标准的 PoE (802.3af) 和增强型的 PoE+ (802.3at) 都有其规定的最大输出功率。虽然 USB-C 适配器可能提供更高的峰值功率，但 PoE 设备必须在 IEEE 规范内安全工作。
一个简单的参考原则是：标准 PoE 通常足以驱动运行轻量级服务的无头树莓派。如果你的配置包含 NVMe 硬盘、多个 USB 设备或持续的高 CPU 负载，那么选择支持 PoE+ 的扩展板和交换机，能提供更充裕的电力余量和更高的稳定性。
支持 PoE 的树莓派型号
需要注意的是，并非所有树莓派型号都原生支持 PoE。要使用 PoE 功能，主板必须同时具备以太网接口和一个专用的 PoE 引脚接口。
✓ 常见支持 PoE 的型号包括：树莓派 3B+、树莓派 4 以及树莓派 5。这些主板上都有一个四针的 PoE 接口，用于连接官方的 PoE 扩展板 (HAT)。
如果主板上没有这个四针接口，即使有网口也无法直接使用 PoE。PoE 扩展板是必需品，因为它内部集成了电压转换和与上游网络设备进行电力协商的电路。
树莓派 PoE 扩展板选项
可靠的 PoE 扩展板，如树莓派官方版本，设计符合 IEEE 802.3af 标准。它能提供大约 12-15 瓦的功率，足以满足大多数基础配置树莓派的需求。

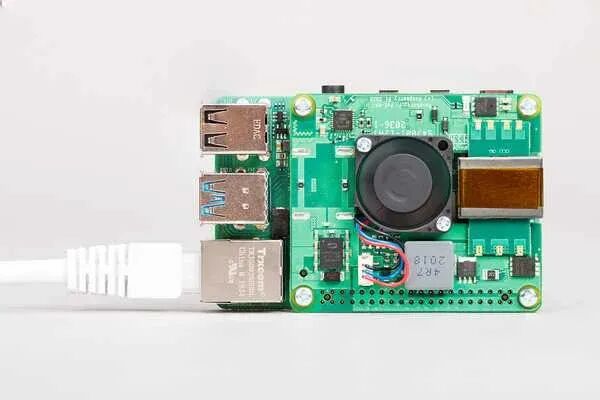

还有一款 带风扇的 PoE+ 扩展板，它在标准版基础上增加了主动散热风扇，对于安装在密闭空间内的树莓派尤其有用。
官方 PoE+ HAT 关键规格：
- 标准：IEEE 802.3at-2009 PoE+
- 输入电压：37-57V DC
- 输出：5V DC / 4A
- 冷却：集成 25mm x 25mm 风扇
- 特性：隔离式开关电源，支持风扇控制
- 工作温度：0°C 至 +50°C
对于要求更高的设置，应选择支持 IEEE 802.3at (PoE+) 标准的扩展板。PoE+ 提供了更高的功率预算，非常适合配备了 NVMe 存储、多个 USB 外设或需要持续进行高负载计算的树莓派系统。在这种情况下，PoE+ 能带来额外的安全边际。
PoE 网络基础设施基础
PoE 技术依据标准规范运行，主要是 802.3af (PoE) 和 802.3at (PoE+)。为你的树莓派选择哪种，取决于其实际功耗。

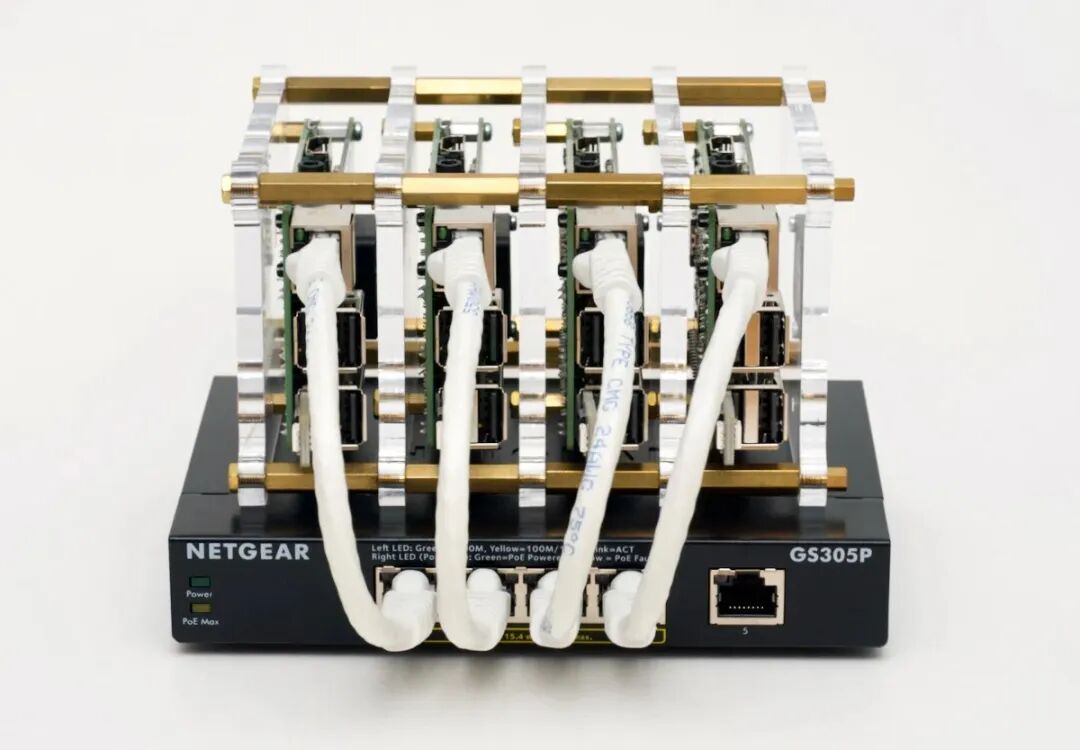

电力可以通过两种方式提供：PoE 交换机 或 PoE 注入器。前者适用于为多个设备集中供电，常用于树莓派集群或密集部署；后者则用于为单台设备添加 PoE 功能，适合小型或实验性设置。
选择 PoE 交换机时，务必检查其 总功率预算。即使交换机的每个端口都支持 PoE，整机的电源功率也可能限制同时供电的设备数量。
此外，以太网电缆的质量也至关重要。为保证稳定的电力传输和数据完整性，建议至少使用 Cat5e 或更高级别（如 Cat6）的网线。
安装与设置注意事项
在封闭式机箱或机柜中安装带有 PoE 扩展板的树莓派时，需要注意气流和散热空间，因为扩展板会增加设备的整体高度。
在首次通电时，建议先不要连接任何额外的 USB 外设，以验证 PoE 供电本身是否稳定。连接网线前，请确认你的交换机或注入器支持正确的 PoE 标准。正确连接后，树莓派应能自动启动。
如果设备无法启动，常见的排查步骤包括：检查交换机上的 PoE 状态指示灯、确认网线完好无损，以及确保 PoE 扩展板已完全插入树莓派的 GPIO 排针并固定稳妥。
树莓派的 PoE 与 USB-C 供电对比
在为树莓派选择供电方案时，PoE 和 USB-C 各有优劣。
- PoE 的优势：极高的可靠性、支持集中化管理、布线整洁美观。它是固定式、以网络为核心的应用的理想选择。
- USB-C 的优势：使用灵活、易于获取、峰值功率更高（取决于适配器），且初始成本通常更低。它更适合桌面开发、测试，或连接了大量高耗电外设的场景。
一个简单的决策原则是：对于永久性、位置固定且严重依赖网络的部署（如监控节点、物联网网关），PoE 通常是更优解。对于需要频繁移动、变更配置，或处于开发调试阶段的树莓派，USB-C 供电则更加方便实用。
结论
以太网供电为树莓派，特别是那些固定部署、以网络服务为核心的系统，提供了一种既简洁又可靠的供电方式。它通过单根线缆融合电力和数据，简化了安装，提升了长期运行的稳定性，并赋能了远程电源管理能力。尽管 USB-C 供电在开发和灵活部署中依然不可或缺，但对于无头服务器、数字标牌和分布式物联网节点而言，PoE 往往是更专业、更可持续的解决方案。根据实际需求选择合适的 PoE 标准及配套基础设施，是确保树莓派项目稳定且可扩展的关键。
