传统计算器依赖按键输入，而随着语音识别与大语言模型技术的成熟，人机交互的方式正在发生显著的变化。
本项目设计并实现了一套基于语音控制的 FPGA 计算器系统：用户通过语音输入算式，系统自动完成语音合成、语音识别、指令解析与计算执行，并将计算过程与结果实时显示在 TFTLCD 屏幕上。
项目采用 PC + 云端语音服务 + FPGA 硬件计算 的架构，将大语言模型的自然语言处理能力与 FPGA 的高效并行计算优势相结合，是一次典型的软硬件协同设计实践，非常适合作为 FPGA、嵌入式系统与智能交互相关课程的综合实验案例。
硬件介绍
本项目使用的硬件平台包括：
1.STEP Baseboard4.0底板：
- 提供丰富的外设接口和扩展功能；
- 集成USB通信接口，用于PC与FPGA之间的数据传输；
- 配备TFTLCD显示屏接口，用于显示计算过程和结果；
- 提供稳定的电源供应和系统时钟。
2.STEP MXO2 LPC核心板
- 基于Lattice MXO2系列FPGA；
- 提供足够的逻辑资源实现计算器功能；
- 低功耗设计，适合嵌入式应用；
- 支持多种I/O标准，便于与外部设备通信。
3.TFTLCD显示屏：
- 分辨率适中，能清晰显示计算过程和结果；
- 与FPGA通过专用接口连接，支持高速数据传输；
- 提供良好的视觉反馈，增强用户体验。
4.PC端设备：
- 调用百度智能云api合成语音；
- 调用百度智能云api识别语音；
- 通过USB接口与FPGA通信。
框图和流程图

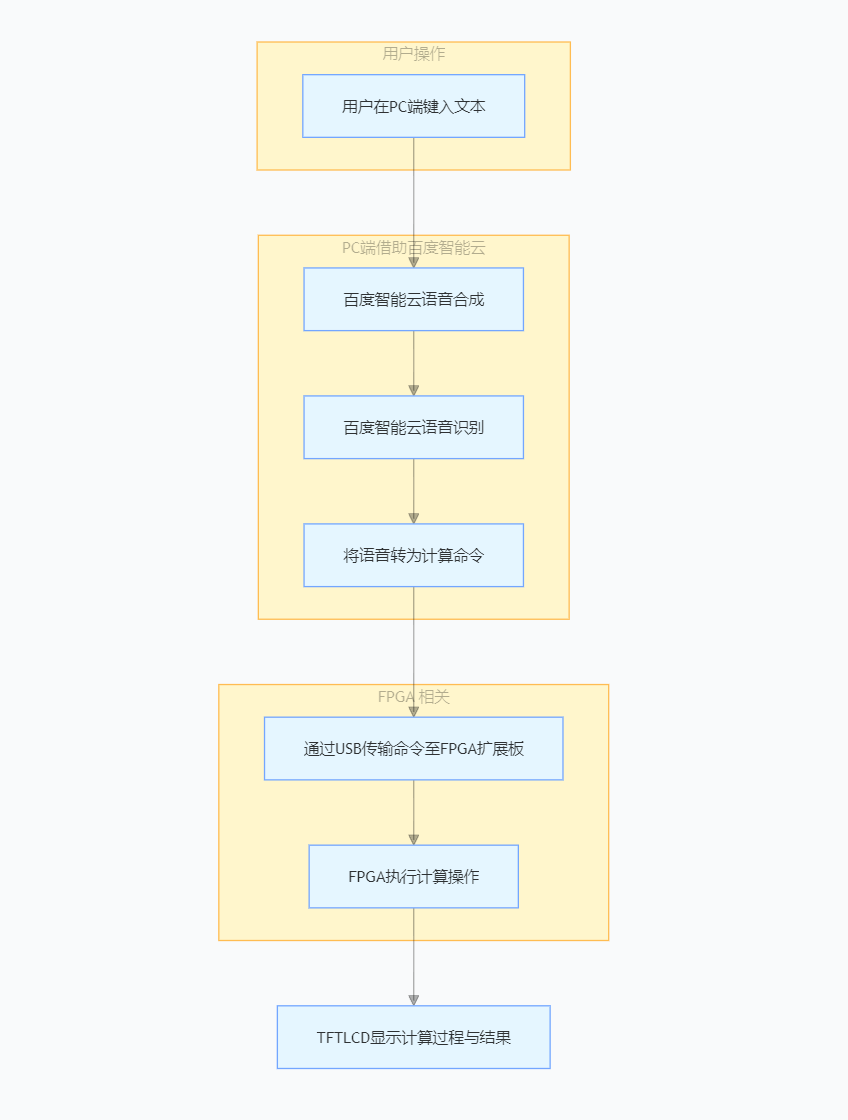

1.方案框图

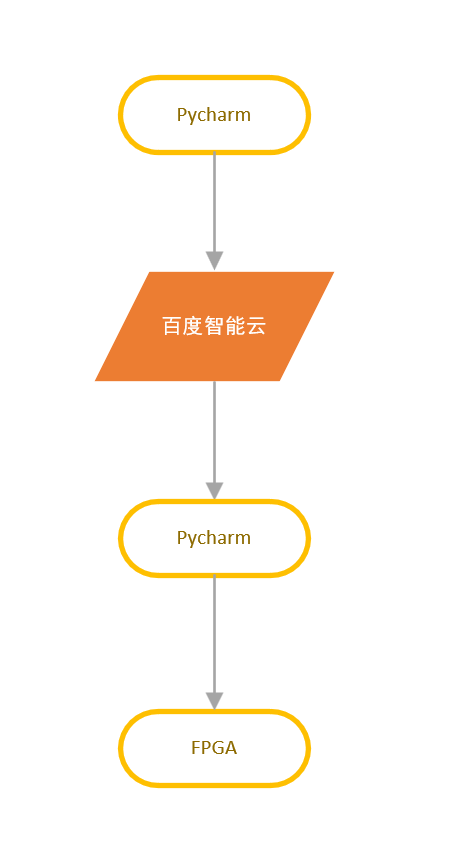

2.软件流程图
项目设计思路
1.PC端语音处理：
- 利用百度智能云进行语音合成与识别；
- 将识别出来的算式转换为标准化的计算命令；
- 通过USB接口将命令发送至FPGA。
2.FPGA计算器实现：
- 接收并解析来自PC的计算命令；
- 使用状态机实现计算器逻辑；
- 支持基本算术运算（加、减、乘、除）。
3.显示控制：
关键代码
1.语音合成
import re
from aip import AipSpeech
# 百度智能云平台语音技能密钥
APP_ID = 'xxx'
API_KEY = 'xxx'
SECRET_KEY = 'xxx'
client = AipSpeech(APP_ID, API_KEY, SECRET_KEY)
# 自定义文本内容
text = "3加5"
# 语音合成
result = client.synthesis(text, 'zh', 1, {
'vol': 8, # 音量，取值 0-15，默认为 5 中音量
'spd': 5, # 语速，取值 0-9，默认为 5 中语速
'pit': 5, # 音调，取值 0-9，默认为 5 中语调
'per': 0 # 发音人选择，0 为女声，1 为男声，3 为情感合成 - 度逍遥，4 为情感合成 - 度丫丫
})
# 检查返回结果是否为错误信息
wav_file = f"{text}.wav"
pcm_file = f"{text}.pcm"
# 检查返回结果是否为错误信息
if not isinstance(result, dict):
# 保存合成的语音为 PCM 文件
with open(pcm_file, 'wb') as f:
f.write(result)
print(f"已成功生成PCM 文件: {pcm_file}")
# 保存合成的语音为 WAV 文件
with open(wav_file, 'wb') as f:
f.write(result)
print(f"已成功生成WAV 文件: {wav_file}")
else:
print("语音合成失败，错误信息:", result)
2.语音转化
from pydub import AudioSegment
from pydub.utils import which
ffmpeg_path = which("ffmpeg")
if ffmpeg_path is None:
print("未找到 ffmpeg，请检查安装和环境变量配置。")
else:
AudioSegment.converter = ffmpeg_path
# 后续代码保持不变
# 假设原始 PCM 文件采样率为 16000 Hz，声道数为 1，采样宽度为 2 字节（16 位）
# 加载音频文件
audio = AudioSegment.from_file(
r"E:\pycharm\myprojects\audio_recog\3加5.pcm",
format="pcm",
frame_rate=16000,
channels=1,
sample_width=2
)
# 转换音频参数
audio = audio.set_frame_rate(16000)
audio = audio.set_channels(1)
audio = audio.set_sample_width(2) # 16 位 = 2 字节
# 保存为 PCM 格式
audio.export("output.pcm", format="s16le", codec="pcm_s16le")
3.语音识别
from aip import AipSpeech
import requests
# 替换为你的实际凭证
BaiduAPP_ID = 'xxx'
BaiduAPI_KEY = 'xxx'
SECRET_KEY = 'xxx'
client = AipSpeech(BaiduAPP_ID, BaiduAPI_KEY, SECRET_KEY)
def recognize_local_audio(file_path):
try:
with open(file_path, 'rb') as f:
audio_data = f.read()
result = client.asr(audio_data, 'pcm', 16000, {
'dev_pid': 1537
})
print(result)
if 'result' in result:
return result['result'][0]
else:
return '语音未识别'
except FileNotFoundError:
print(f"错误：未找到文件 {file_path}")
return '文件未找到，无法识别'
except requests.exceptions.RequestException:
print("错误：网络请求异常，请检查网络连接。")
return '网络异常，无法识别'
except Exception as e:
print(f"发生未知错误: {e}")
return '发生未知错误，无法识别'
if __name__ == '__main__':
# 请替换为你的 PCM 文件路径
audio_file_path = r"E:\pycharm\myprojects\audio_recog\output.pcm"
recognition_result = recognize_local_audio(audio_file_path)
print("识别结果:", recognition_result)
4.识别后发送命令
import serial
import time
def send_calculation(ser, num1, operator, num2):
"""发送一个完整的计算命令"""
# 发送第一个操作数
ser.write(bytes([ord('0') + num1]))
print(f"发送操作数1: {num1}")
time.sleep(0.1)
# 发送操作符
ser.write(bytes([ord(operator)]))
print(f"发送操作符: {operator}")
time.sleep(0.1)
# 发送第二个操作数
ser.write(bytes([ord('0') + num2]))
print(f"发送操作数2: {num2}")
time.sleep(0.1)
def main():
port = 'COM3' # 请修改为您实际使用的COM端口
baud_rate = 9600
try:
ser = serial.Serial(
port=port,
baudrate=baud_rate,
bytesize=serial.EIGHTBITS,
parity=serial.PARITY_NONE,
stopbits=serial.STOPBITS_ONE,
timeout=1
)
print(f"成功打开串口 {port}")
# 发送计算命令示例: 7+3
send_calculation(ser, 7, '+', 3)
# 延时后发送另一个计算命令: 9-5
time.sleep(1)
send_calculation(ser, 9, '-', 5)
# 延时后发送乘法命令: 4*2
time.sleep(1)
send_calculation(ser, 4, '*', 2)
# 延时后发送除法命令: 8/2
time.sleep(1)
send_calculation(ser, 8, '/', 2)
# 关闭串口
ser.close()
print("串口已关闭")
except serial.SerialException as e:
print(f"串口错误: {e}")
if __name__ == "__main__":
main()
5.uart
module uart_rx (
input wire clk, // 系统时钟
input wire rst_n, // 异步复位（低电平有效）
input wire rx, // UART接收信号
output reg [7:0] data, // 接收到的数据字节
output reg data_valid // 数据有效指示
);
// UART接收参数
parameter BAUD_RATE = 9600; // 波特率
parameter CLOCK_FREQ = 50000000;// 系统时钟频率 50MHz
localparam BIT_PERIOD = CLOCK_FREQ / BAUD_RATE;
localparam HALF_BIT = BIT_PERIOD >> 1; // 半个位周期
// 状态定义 - 使用参数化状态
localparam IDLE = 2'd0; // 空闲状态
localparam START_BIT = 2'd1; // 接收起始位
localparam DATA_BITS = 2'd2; // 接收数据位
localparam STOP_BIT = 2'd3; // 接收停止位
// 寄存器定义
reg [1:0] state; // 当前状态 - 改为2位以支持更多状态
reg [3:0] bit_count; // 位计数器
reg [7:0] rx_data; // 数据接收缓冲区
reg [15:0] clk_count; // 时钟计数器
reg rx_d1, rx_d2; // 输入同步和去抖动
// 超时检测
reg [19:0] timeout_count;
localparam TIMEOUT_VALUE = CLOCK_FREQ / 1000; // 1ms超时
always @(posedge clk or negedge rst_n) begin
if (!rst_n) begin
state <= IDLE;
bit_count <= 0;
rx_data <= 0;
clk_count <= 0;
data <= 0;
data_valid <= 0;
rx_d1 <= 1'b1;
rx_d2 <= 1'b1;
timeout_count <= 0;
end else begin
// 输入同步和去抖动
rx_d1 <= rx;
rx_d2 <= rx_d1;
// 默认清除数据有效标志
data_valid <= 1'b0;
// 超时处理
if (state != IDLE) begin
if (timeout_count >= TIMEOUT_VALUE) begin
state <= IDLE;
timeout_count <= 0;
end else begin
timeout_count <= timeout_count + 1'b1;
end
end else begin
timeout_count <= 0;
end
case (state)
IDLE: begin
// 检测起始位的下降沿
if (rx_d2 == 1'b1 && rx_d1 == 1'b0) begin
state <= START_BIT;
clk_count <= 0;
end
end
START_BIT: begin
// 在起始位中间采样，确认是有效的起始位
if (clk_count == HALF_BIT) begin
if (rx_d1 == 1'b0) begin // 确认起始位有效
state <= DATA_BITS;
bit_count <= 0;
clk_count <= 0;
end else begin
state <= IDLE; // 无效起始位，返回空闲状态
end
end else begin
clk_count <= clk_count + 1'b1;
end
end
DATA_BITS: begin
if (clk_count == BIT_PERIOD) begin
clk_count <= 0;
// 在每个位中间采样
rx_data <= {rx_d1, rx_data[7:1]}; // LSB优先接收
if (bit_count == 7) begin // 接收完8个数据位
state <= STOP_BIT;
end else begin
bit_count <= bit_count + 1'b1;
end
end else begin
clk_count <= clk_count + 1'b1;
end
end
STOP_BIT: begin
if (clk_count == BIT_PERIOD) begin
if (rx_d1 == 1'b1) begin // 验证停止位
data <= rx_data; // 输出接收到的数据
data_valid <= 1'b1; // 设置数据有效标志
end
state <= IDLE; // 返回空闲状态
clk_count <= 0;
end else begin
clk_count <= clk_count + 1'b1;
end
end
endcase
end
end
endmodule
6.解析命令
module command_parser (
input wire clk,
input wire rst_n,
input wire [7:0] rx_data,
input wire rx_valid,
output reg [7:0] operand1,
output reg [7:0] operand2,
output reg [7:0] operator,
output reg cmd_valid,
output reg [1:0] state_debug // 用于调试的状态输出
);
// 状态定义
localparam WAIT_OP1 = 2'b00;
localparam WAIT_OPERATOR = 2'b01;
localparam WAIT_OP2 = 2'b10;
// 状态机内部状态
reg [1:0] state;
always @(posedge clk or negedge rst_n) begin
if (!rst_n) begin
state <= WAIT_OP1;
cmd_valid <= 0;
operand1 <= 0;
operand2 <= 0;
operator <= 0;
state_debug <= 0;
end else begin
// 默认每个时钟周期清除命令有效标志
cmd_valid <= 0;
case (state)
WAIT_OP1: begin
if (rx_valid) begin
if (rx_data >= 8'd48 && rx_data <= 8'd57) begin // ASCII '0'-'9'
operand1 <= rx_data - 8'd48; // 转换为数值
state <= WAIT_OPERATOR;
end
end
end
WAIT_OPERATOR: begin
if (rx_valid) begin
operator <= rx_data; // 保存运算符的ASCII码
state <= WAIT_OP2;
end
end
WAIT_OP2: begin
if (rx_valid) begin
if (rx_data >= 8'd48 && rx_data <= 8'd57) begin // ASCII '0'-'9'
operand2 <= rx_data - 8'd48; // 转换为数值
cmd_valid <= 1; // 设置命令有效标志
state <= WAIT_OP1; // 返回初始状态，准备接收下一条命令
end
end
end
default: state <= WAIT_OP1;
endcase
state_debug <= state; // 输出当前状态，便于调试
end
end
endmodule
7.计算逻辑
module calculator (
input wire clk,
input wire rst_n,
input wire [7:0] operand1,
input wire [7:0] operand2,
input wire [7:0] operator, // 使用8位来表示ASCII运算符
input wire start_calc,
output reg [7:0] result,
output reg calc_done
);
// ASCII运算符常量定义
localparam ASCII_ADD = 8'd43; // '+'的ASCII码
localparam ASCII_SUB = 8'd45; // '-'的ASCII码
localparam ASCII_MUL = 8'd42; // '*'的ASCII码
localparam ASCII_DIV = 8'd47; // '/'的ASCII码
always @(posedge clk or negedge rst_n) begin
if (!rst_n) begin
result <= 0;
calc_done <= 0;
end else if (start_calc) begin
case (operator)
ASCII_ADD: result <= operand1 + operand2; // 加法运算
ASCII_SUB: result <= (operand1 >= operand2) ? // 减法运算（防止下溢）
(operand1 - operand2) : 8'd0;
ASCII_MUL: result <= operand1 * operand2; // 乘法运算（取低8位）
ASCII_DIV: result <= (operand2 != 0) ? // 除法运算（处理除零）
(operand1 / operand2) : 8'd0;
default: result <= 8'd0; // 未知操作符，结果置0
endcase
calc_done <= 1;
end else begin
calc_done <= 0; // 复位完成标志，等待下一次计算
end
end
endmodule
8.TFTLCD显示
module show_string_number_ctrl
(
input wire sys_clk ,
input wire sys_rst_n ,
input wire init_done ,
input wire show_char_done ,
// 添加三个输入：两个操作数和一个结果
input wire [3:0] num1 , // 第一个数字 (0-9)
input wire [3:0] num2 , // 第二个数字 (0-9)
input wire [3:0] result , // 运算结果 (0-9)
input wire [1:0] op_sel , // 运算符选择: 00-加, 01-减, 10-乘, 11-除
output wire en_size ,
output reg show_char_flag ,
output reg [6:0] ascii_num ,
output reg [8:0] start_x ,
output reg [8:0] start_y
);
//****************** Parameter and Internal Signal *******************//
reg [1:0] cnt1;
//最多显示2^5=32个字符
reg [4:0] cnt_ascii_num;
//显示总字符数量
parameter CHAR_NUM = 6;
// 将数字转换为ASCII码偏移值的参数（ASCII - 32）
parameter ASCII_0 = 16'd16; // '0' ASCII值48-32=16
parameter ASCII_PLUS = 16'd11; // '+' ASCII值43-32=11
parameter ASCII_MINUS = 16'd13; // '-' ASCII值45-32=13
parameter ASCII_MULT = 16'd10; // '*' ASCII值42-32=10
parameter ASCII_DIV = 16'd15; // '/' ASCII值47-32=15
parameter ASCII_EQUAL = 16'd29; // '=' ASCII值61-32=29
//******************************* Main Code **************************//
//en_size为1时调用字体大小为16x8，为0时调用字体大小为12x6
assign en_size = 1'b0;
always@(posedge sys_clk or negedge sys_rst_n)
if(!sys_rst_n)
cnt1 <= 'd0;
else if(show_char_flag)
cnt1 <= 'd0;
else if(init_done && cnt1 < 'd3)
cnt1 <= cnt1 + 1'b1;
else
cnt1 <= cnt1;
always@(posedge sys_clk or negedge sys_rst_n)
if(!sys_rst_n)
show_char_flag <= 1'b0;
else if(cnt1 == 'd2)
show_char_flag <= 1'b1;
else
show_char_flag <= 1'b0;
always@(posedge sys_clk or negedge sys_rst_n)
if(!sys_rst_n)
cnt_ascii_num <= 'd0;
else if(cnt_ascii_num == CHAR_NUM)
cnt_ascii_num <= 'd0;
else if(init_done && show_char_done)
cnt_ascii_num <= cnt_ascii_num + 1'b1;
else
cnt_ascii_num <= cnt_ascii_num;
always@(posedge sys_clk or negedge sys_rst_n)
if(!sys_rst_n)
ascii_num <= 'd0;
else if(init_done)
case(cnt_ascii_num)
0 : ascii_num <= num1 + ASCII_0; // 第一个数字
1 : case(op_sel)
2'b00: ascii_num <= ASCII_PLUS; // '+'
2'b01: ascii_num <= ASCII_MINUS; // '-'
2'b10: ascii_num <= ASCII_MULT; // '*'
2'b11: ascii_num <= ASCII_DIV; // '/'
endcase
2 : ascii_num <= num2 + ASCII_0; // 第二个数字
3 : ascii_num <= ASCII_EQUAL; // '='
4 : ascii_num <= result + ASCII_0;// 运算结果
default: ascii_num <= 'd0;
endcase
always@(posedge sys_clk or negedge sys_rst_n)
if(!sys_rst_n)
start_x <= 'd0;
else if(init_done)
case(cnt_ascii_num)
0 : start_x <= 'd128;
1 : start_x <= 'd136;
2 : start_x <= 'd144;
3 : start_x <= 'd152;
4 : start_x <= 'd160;
default: start_x <= 'd0;
endcase
else
start_x <= 'd0;
always@(posedge sys_clk or negedge sys_rst_n)
if(!sys_rst_n)
start_y <= 'd0;
else if(init_done)
case(cnt_ascii_num)
0 : start_y <= 'd16;
default: start_y <= 'd0;
endcase
else
start_y <= 'd0;
endmodule
功能展示图

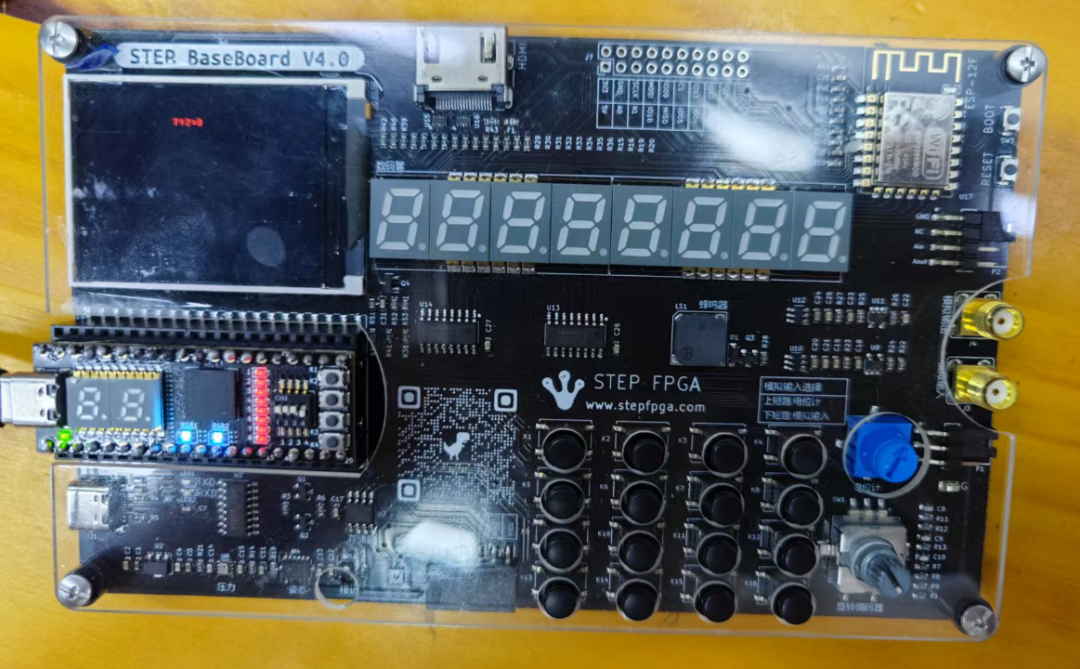

7+2=9

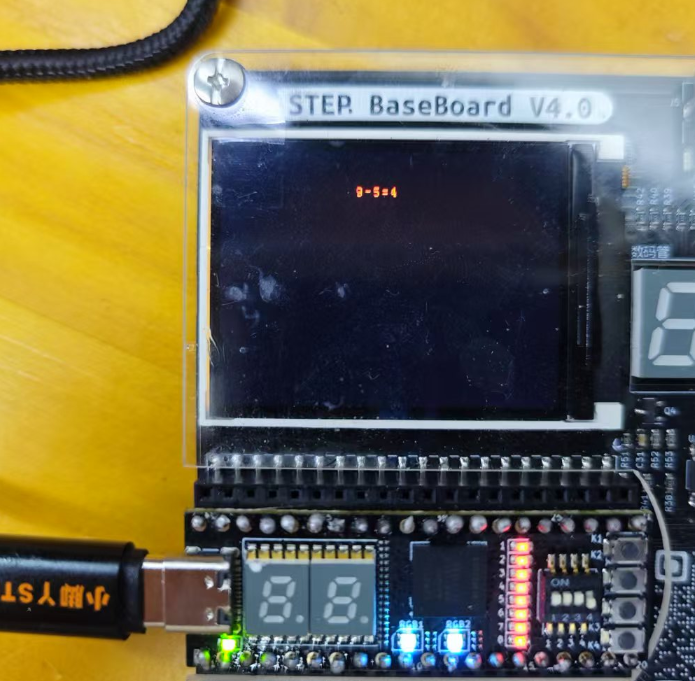

9-5=4

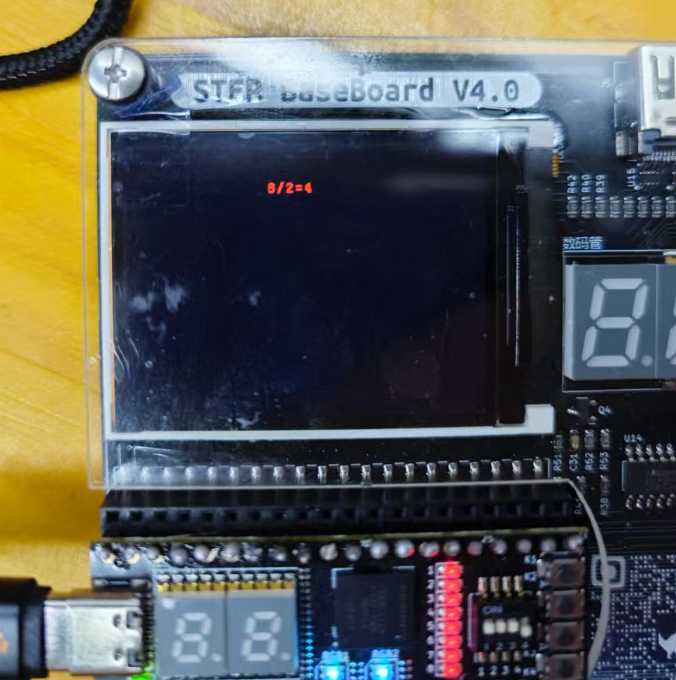

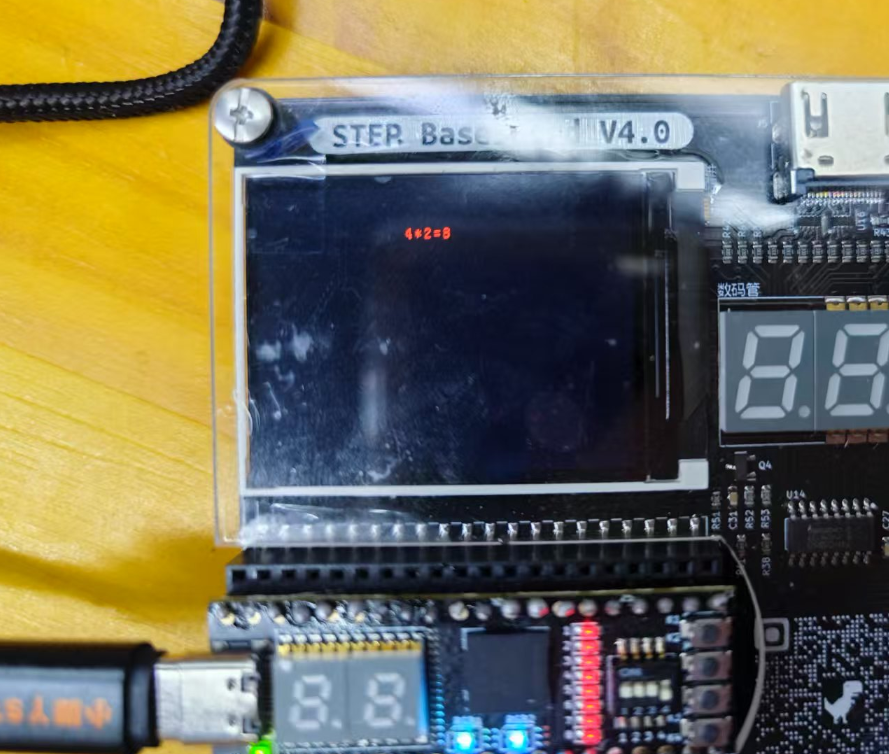

*42=8**
8/2=4

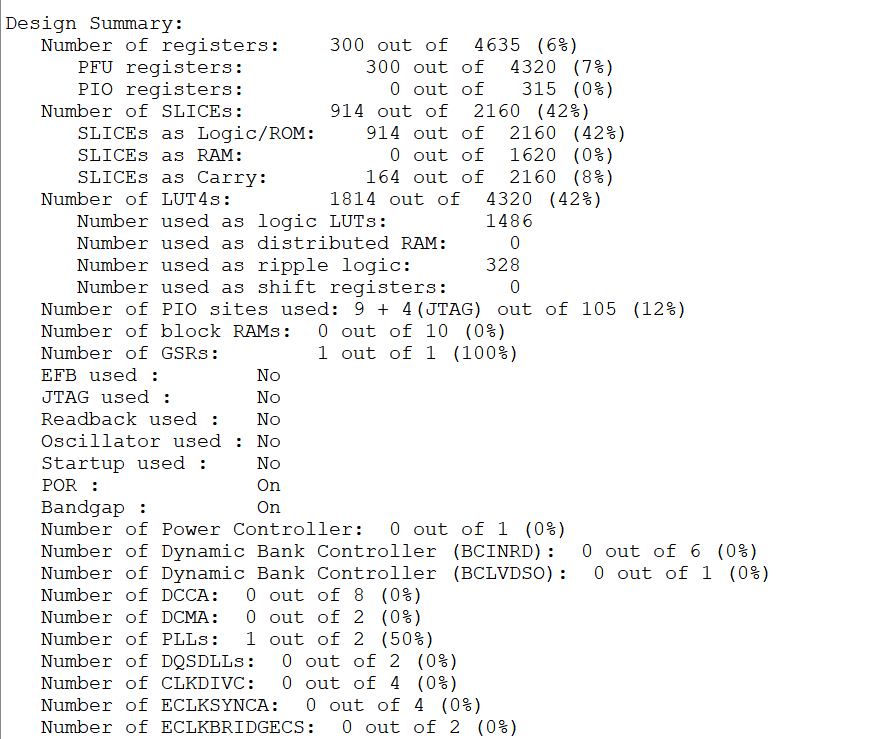

FPGA资源占用
遇到的难题和解决办法
1.语音识别准确率问题：
- 难题：百度合成的语音百度自己识别不了。
- 解决方法：
- 进一步转化为标准格式。
- 使用的工具为：ffmpeg-7.1-full_build。
2.USB通信后如何存储数据问题：
- 难题：上位机发送数据给FPGA后，FPGA如何接受，接收后如何进行计算。
- 解决方法：
- 固定格式：
操作数1 + 操作符 + 操作数2，每个部分占用特定字节数。
- 基于ASCII的字符串，如 “3+5”，然后由
command_parser 模块解析。
3.TFTLCD显示问题：
- 难题：例程中只有图片显示，没有文字显示。
- 解决方法：
- Lingdajin/spl_lcd: 使用MX02FPGA驱动SPI协议的LCD屏幕，显示ASCII码字符。基于STEP BaseBoard V4.0 (github.com)
- 将其进行适当修改后就可以显示算式了。
心得体会
通过本次语音控制计算器项目的开发，我深刻体会到了软硬件协同设计的重要性和挑战性。将大语言模型的自然语言处理能力与FPGA的高效并行计算特性相结合，不仅实现了功能完善的计算器系统，也展示了人机交互的新可能性。
1.经验
在项目开发过程中，我学习到了许多宝贵经验：跨领域知识整合：项目涉及语音识别、自然语言处理、FPGA设计、通信协议和显示控制等多个领域，需要综合运用各方面知识，这种跨领域整合能力对工程实践非常重要。
模块化设计思想：通过将系统分解为PC端语音处理、FPGA计算逻辑和显示控制等模块，使得系统开发更加清晰，调试更加方便，也为后续功能扩展提供了便利。
2.局限
最后一个星期开始做这个任务还是很勉强的，将功能砍了很多，只保留了个位数的计算器功能，大模型识别语音也改了，改成了大模型自己合成语音然后识别再发送。
3.致谢
最值得感谢的是Lingdajin，他已经将TFTLCD显示的项目写好了。
本项目基于 STEP Baseboard 4.0 底板 + STEP MXO2 LPC FPGA 核心板 完成，相关硬件平台已在 小脚丫 STEP 企业店 上架。
该平台具备以下优势：
- 标准化教学平台
提供 USB 通信、TFTLCD 显示接口与丰富扩展资源，适合课程设计与实验教学
- FPGA 入门与进阶友好
基于 Lattice MachXO2 系列 FPGA，资源充足、功耗低，适合状态机、通信与显示控制等实验
- 非常适合软硬件协同项目
可与 PC、Python、云端 AI 服务配合使用，快速搭建完整系统
- 案例可复现、可扩展
在本项目基础上，可进一步扩展为语音菜单、智能终端、人机交互实验等方向，如果你正在寻找一个既能讲清 FPGA 原理，又能体现“智能 + 系统设计”能力的实战平台，这套硬件非常值得作为长期实验与项目开发使用。
小脚丫 STEP 企业店 已同步上架相关开发板与配套模块，支持教学与个人项目使用。
本项目整合了从云端智能服务到底层硬件实现的完整流程，体现了现代嵌入式系统开发的典型范式。如果你对类似的软硬件结合项目感兴趣，欢迎到 云栈社区 的 Python 或 计算机基础 板块，与其他开发者交流讨论，获取更多项目灵感与资源。
发表于 4 小时前
|
查看: 2|
回复: 0
