一块曾跟随飞虎队远渡重洋，抵达反法西斯第一战场的军用万用表。作为当年美军的制式装备，它不仅是一件工具，更是一段历史的见证者。

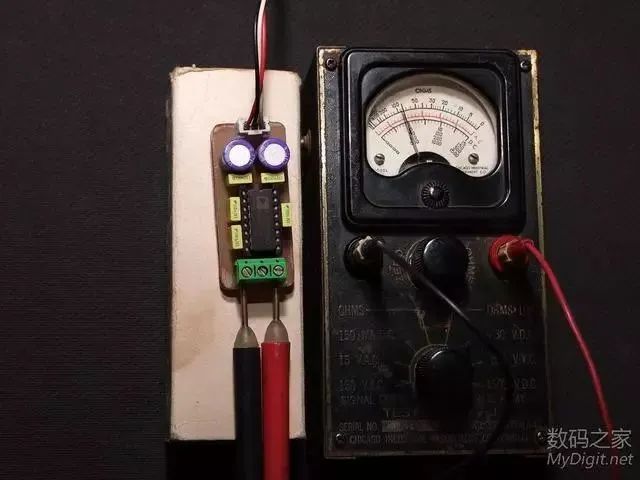

图中可见其与一个带有发光LED的电路板连接测试，跨越时空的技术对话感油然而生。
这款万用表最显眼的部分是位于中央的档位切换旋钮。考虑到当时所有设备都采用电子管，部分管子的阳极需要高达1500V的电压，因此仪表特别设置了1500V直流电压档，以满足苛刻的战场维修需求。
在旋钮下方，刻有清晰的标识：SIGNAL CORPS U.S. ARMY（美国陆军通信部队）、TEST SET 1-77-J（设备型号）、Serial No.1352 以及 Order No.30126-Phila-43。其中供货号里的“Phila”指代太平洋战区。生产商则为 Chicago Industrial Instrument CO. Chicago（芝加哥工业仪器公司）。

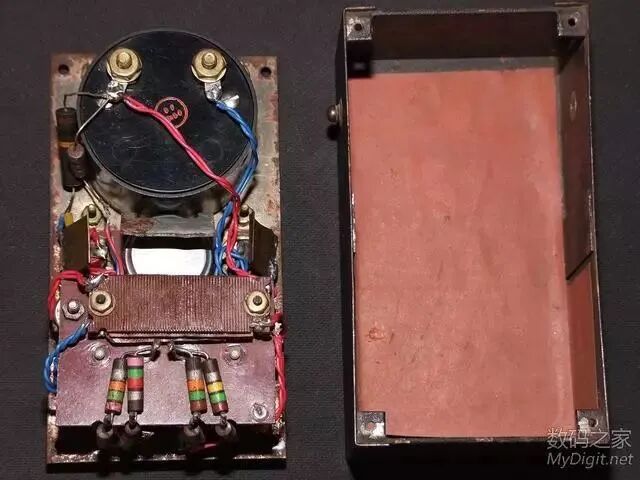

要探究其内部构造，首先需拆下面板的螺丝，取下后盖。可以看到，后盖内侧贴有一层用于绝缘的青壳纸，这是当时常见的工艺。
内部左侧视图，密集的布线和元件排列有序，展现出扎实的军工做工。

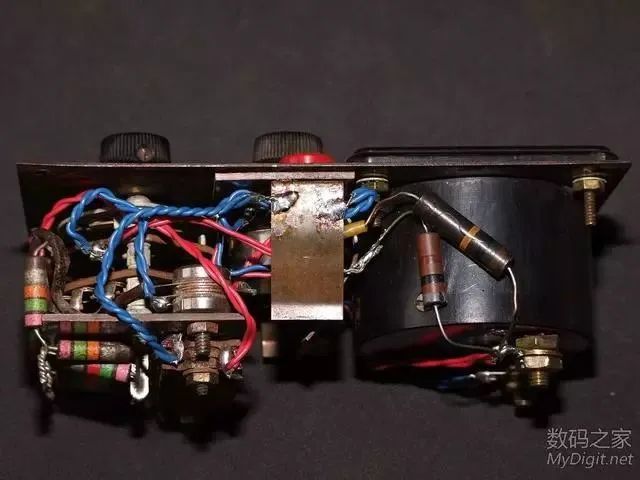

内部右侧结构如下图所示，各种电阻和导线清晰可见。

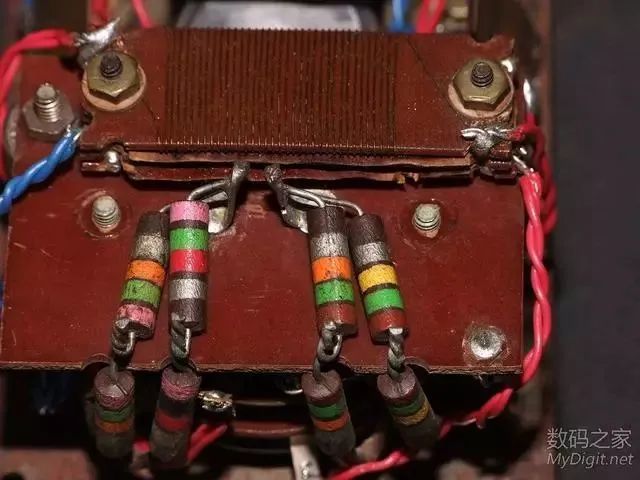

其中，炭质实心电阻每两颗串联使用。出于保护古董的考虑，档位切换用的波段开关未进行拆解，因为拆卸需要动用烙铁，且很难做到无损复原。

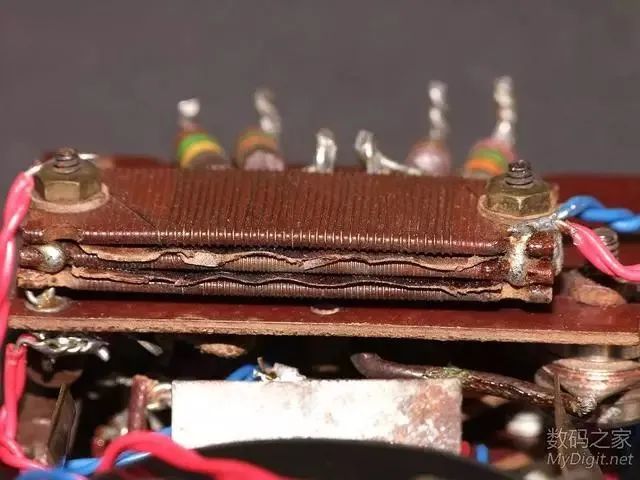

用于电流档和电阻档的线绕电阻共有三颗，中间用杜邦纸进行隔离。

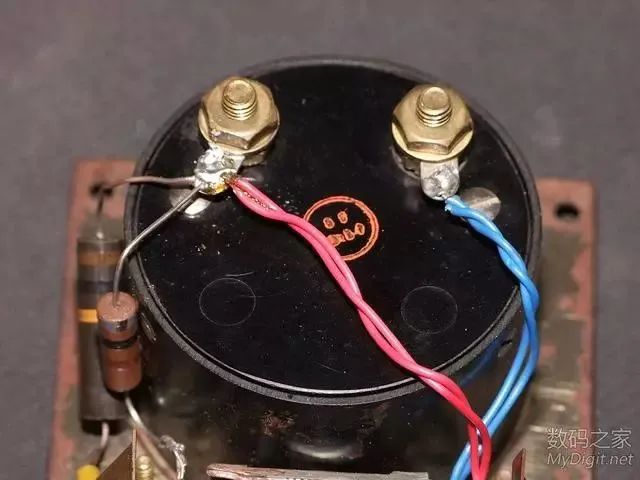

核心的磁电式表头。其精度是衡量万用表性能的关键。

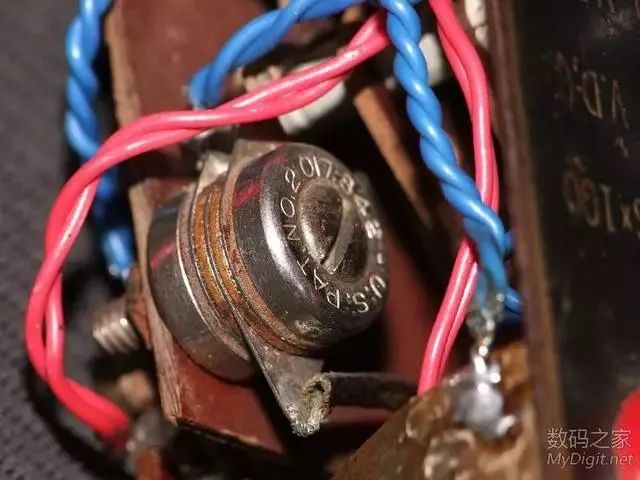

一个非常具有时代特色的部件——整流硒堆。在硅基半导体尚未普及的年代，这种由多片硒堆叠而成的整流器是完成交流变直流的主流方案。需要注意的是，硒堆的性能（如导通阈值、动态电阻、反向雪崩电压）会随着压紧力的变化而改变，因此出厂调整好后便不可随意改动。
旋钮上还刻有 U.S. PATENT NO. 2,017,845 字样，彰显了其当年的技术专利。
最后进行一项实际测试，结果令人震撼。为其接入10V的基准电压，表针稳定地指示在9.5V（仅偏差半小格），误差仅有5%！对于大部分电子管设备而言，5%的误差完全在允许范围之内。
对于一件历经70多年风雨的古董仪器，如今不仅能够正常工作，其作为万用表的核心测量误差仍保持在合理范围内，这份跨越时空的可靠性，实在令人惊叹。这不仅是技术的胜利，更是精密制造与质量把控的典范。对这类复古科技感兴趣的朋友，欢迎到 云栈社区 的技术论坛交流更多发现。 |
