SolidWorks 面板设计教程：从草图到PCB开孔的完整流程

利用 SolidWorks 进行三维可视化操作，可以更直观地调整 PCB 与面板之间的配合位置，并快速确定面板的开孔位置与尺寸。最后，将面板设计导出为 DXF 草图文件，在嘉立创EDA中导入该文件，并对图形进行开孔、开窗以及创建文字等操作后，即可一键下单完成面板制作。

1、 根据PCB设计面板平面图

(1) 导出3D的PCB文件

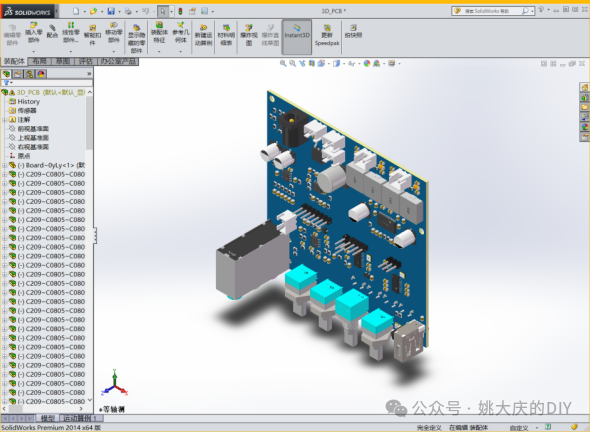

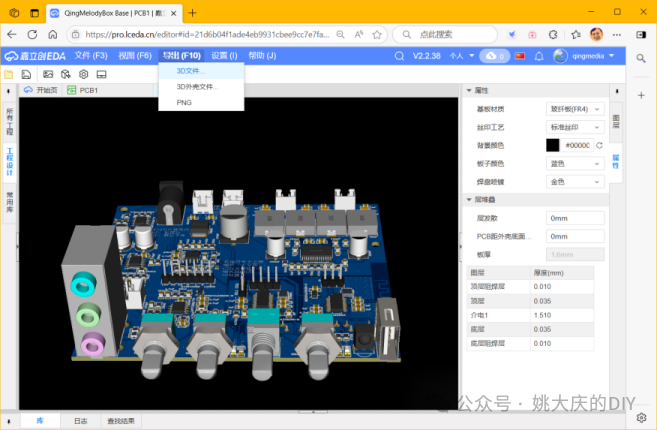

在嘉立创EDA中，打开设计好的PCB文件，进入3D预览模式，然后导出3D文件，如图4-6-1所示。

图4-6-1 导出3D的PCB文件（上）、在SolidWorks中打开（下）

导出3D文件时，文件类型选择“STEP”，然后保存文件，例如“3D_PCB.step”。在 SolidWorks 中打开此“3D_PCB.step”文件，格式转换可能需要一些时间，之后将其另存为 SolidWorks 格式，如“3D_PCB.SLDASM”，备用。

(2) 绘制面板草图

在 SolidWorks 中新建一个零件文件。选择“前视基准面”开始绘制草图。首先绘制一个矩形作为面板的外形轮廓，设置其高度为80mm，宽度为150mm。

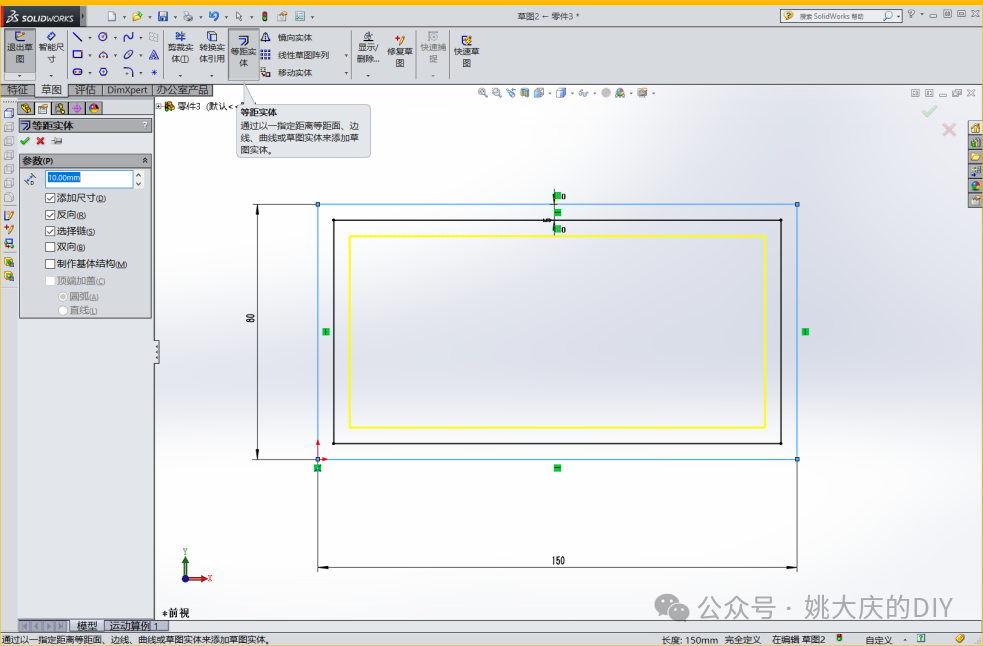

接着，选中矩形的四条边线，点击“等距实体”命令，创建两个向内的矩形框。一个向内偏移5mm，另一个向内偏移10mm，如图4-6-2所示。

图4-6-2 绘制矩形及等距实体

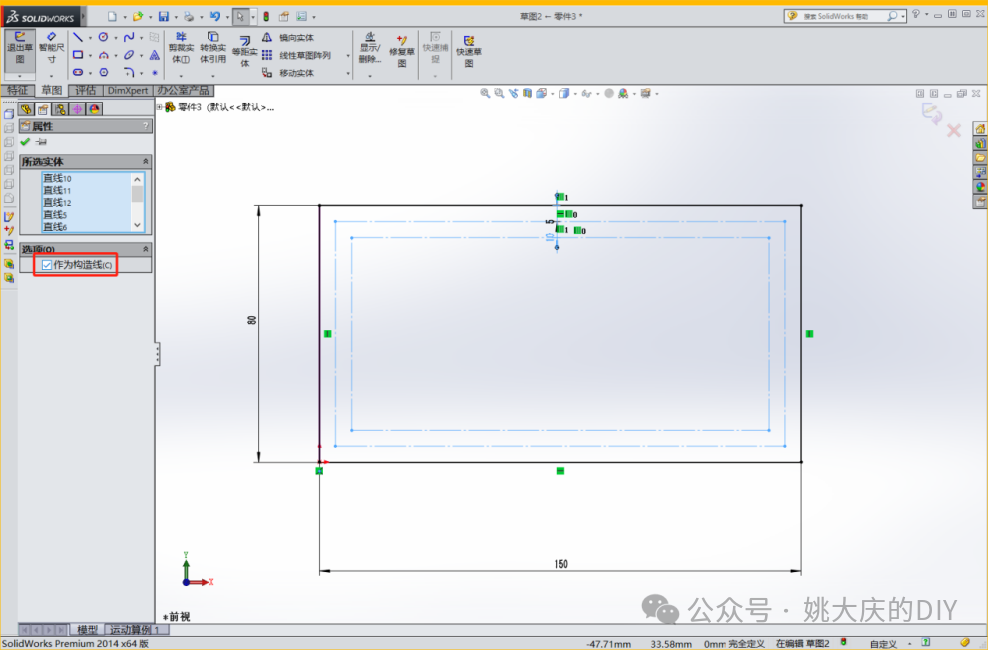

将内部的两个矩形框全部选中，勾选属性栏中的“作为构造线”选项，如图4-6-3所示。

图4-6-3 内部2个构造线框

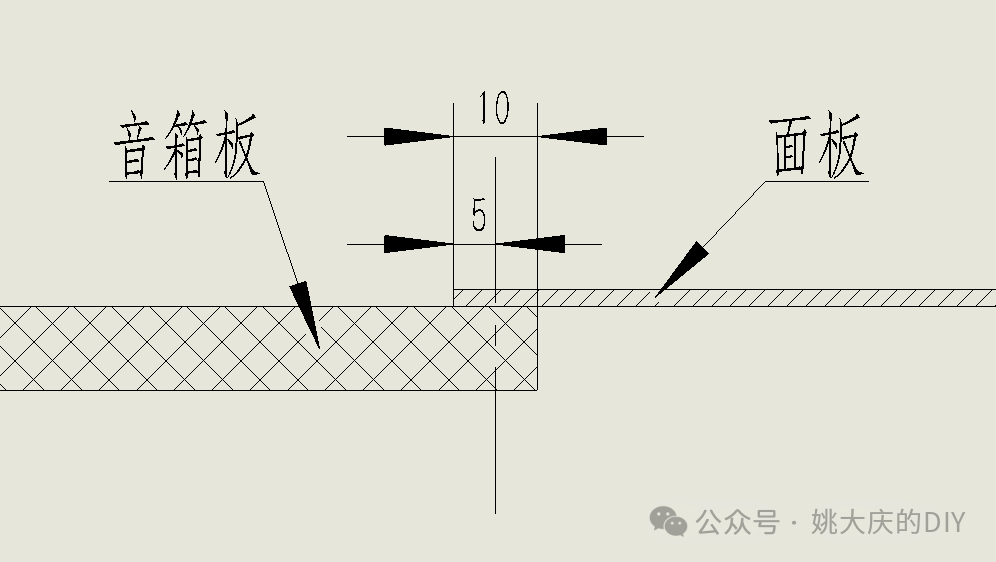

这两个构造线框将作为后续音箱箱体设计的参考：内侧构造线框（与板边距离为10mm）作为箱体开孔的尺寸参考线；外侧构造线框（与板边距离为5mm）则作为面板固定螺丝的位置参考。面板与箱体的接触面设计宽度为10mm，如图4-6-4所示。

图4-6-4 面板与音箱板的接触示意图

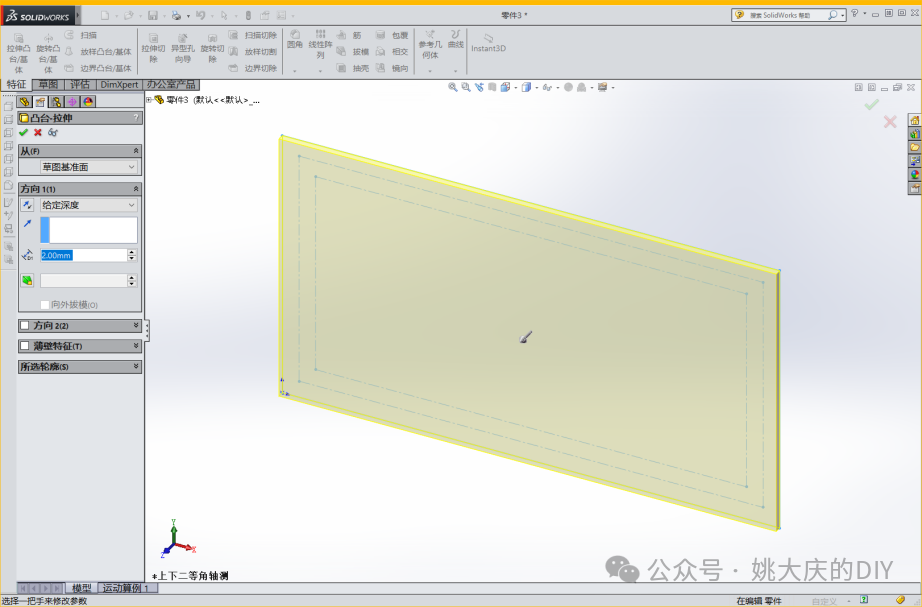

点击“凸台拉伸/基体”命令，设置给定深度为2mm，将面板草图拉伸为实体，如图4-6-5所示。

图4-6-5 将面板草图拉伸为实体

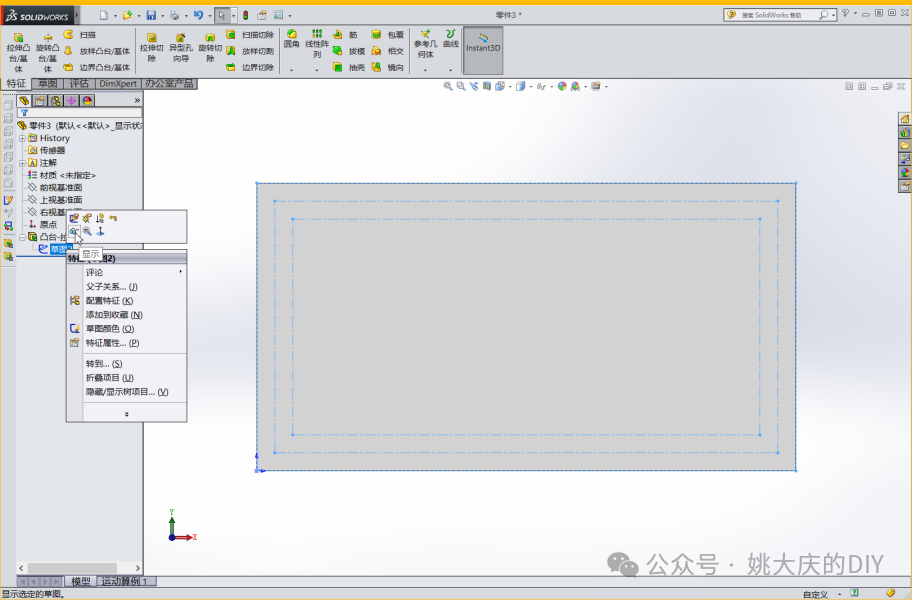

在左侧特征管理器的“凸台-拉伸”特征下，右键单击其下的草图，在弹出的菜单中选择“显示”，如图4-6-6所示。这样，在显示实体的同时也会显示草图，草图内的构造线可作为绘图的参考线。将此文件保存备用，例如命名为“面板.SLDPRT”。

图4-6-6 显示草图

(3) 创建面板组件装配体

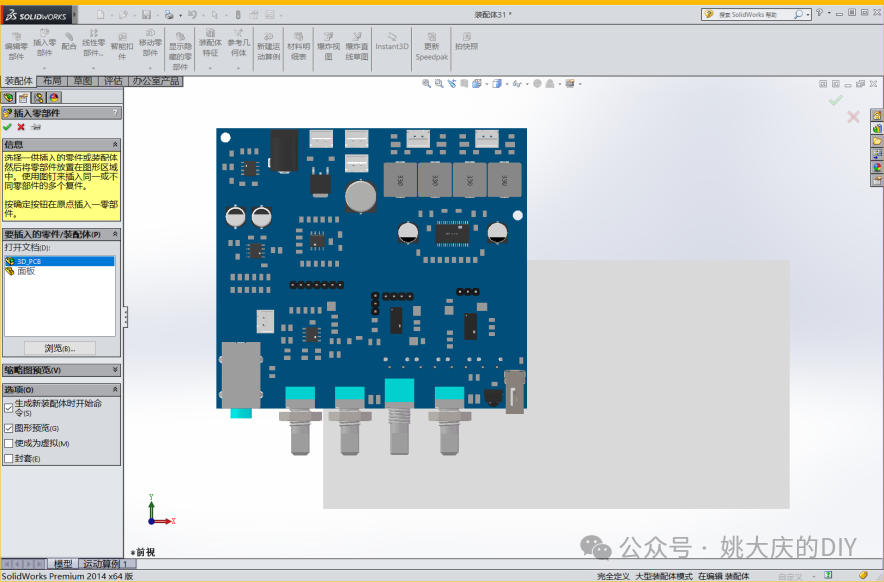

新建一个装配体文件。依次插入之前保存的“面板.SLDPRT”（零件）和“3D_PCB.SLDASM”（装配体），如图4-6-7所示。

图4-6-7 在装配体中插入零件

通常，第一个插入的零件会自动设置为“固定”状态。如果不是，请右键单击“面板”零件，在弹出的菜单中选择“固定”。

接下来，为 PCB 和面板添加配合关系。点击“3D_PCB”中 PCB 基板在电位器安装面的边面，使其与面板的背面形成“重合”配合，如图4-6-8所示。

再将 PCB 基板的底面与面板下边缘的面设定为“平行”配合。

图4-6-8 设定PCB与面板之间的配合关系

将此装配体文件保存，例如命名为“面板组件.SLDASM”。接着，将面板上需要安装的其他零件（如开关、充电插座、按钮帽、旋钮帽等）一并插入装配体，并为它们添加合适的配合关系，例如平行、重合、同轴等。

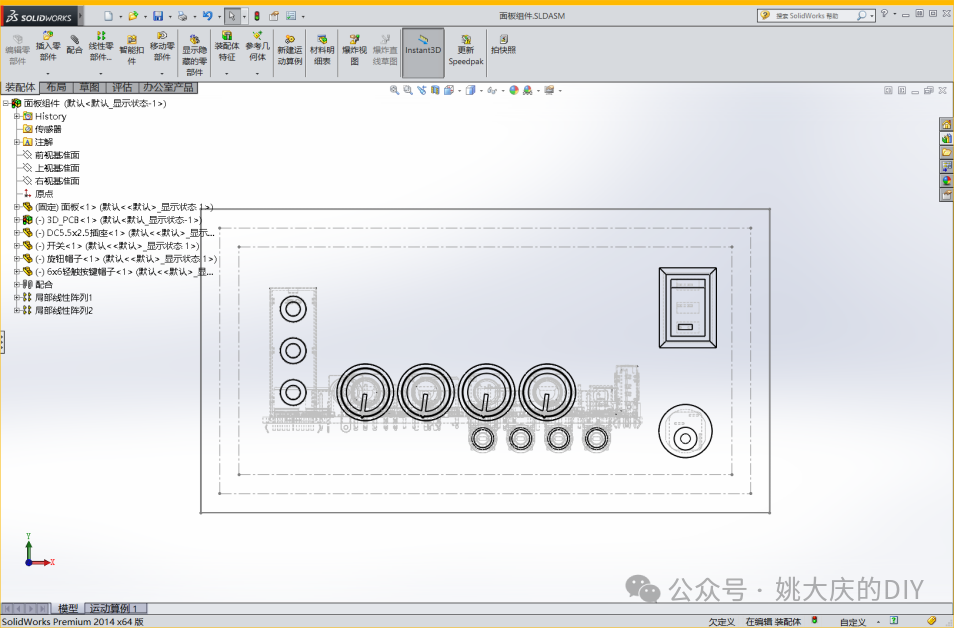

现在，可以拖动各个零件，将它们调整到合适的位置。例如，确保开关、插座等元件不超出面板最内侧的构造线框，并使 PCB 四周的空间距离保持均衡，如图4-6-9所示。

图4-6-9 手动调整PCB、开关、插座的位置

最后进行位置的精细调整。在面板左侧面与 PCB 侧边之间添加一个“距离”类型的配合，并根据当前距离进行圆整，例如设置为16mm，如图4-6-10（左）所示。

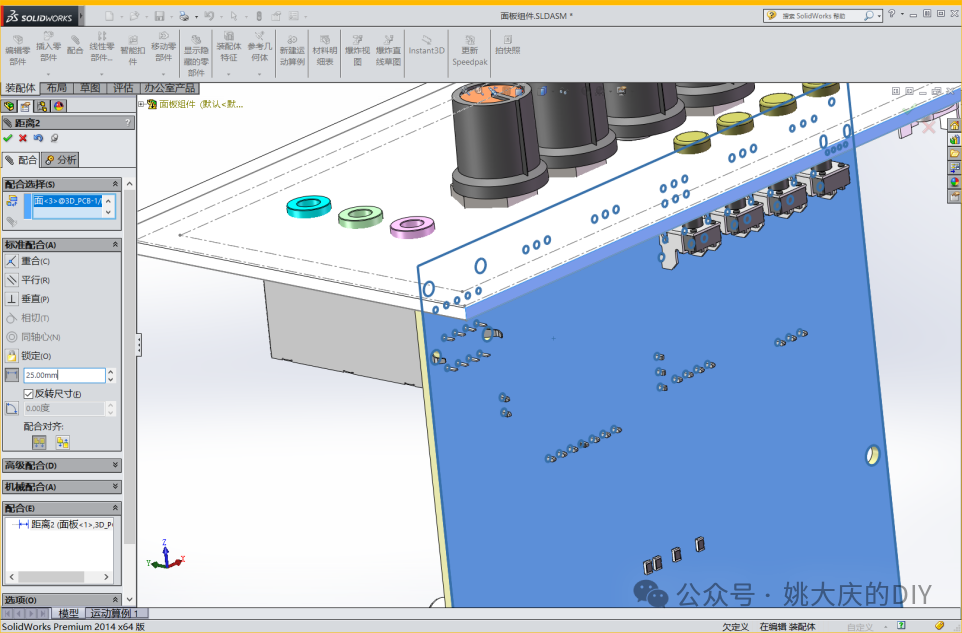

同时，将面板下边与 PCB 底面之间原有的“平行”配合关系，更改为“距离”配合，并将数值圆整为25mm，如图4-6-10（右）所示。

经过上述一系列配合关系的设定，面板与 PCB 之间的相对位置就完全固定下来了。

图4-6-10 面板左边与PCB侧边距离配合（上）、面板下边与PCB底面的距离配合（下）
