硬件工程师零基础入门指南：从理论到实践构建电子设计知识体系

零基础成为一名硬件工程师，这听起来颇具挑战性。许多人对硬件工作的认知存在偏差，甚至不少软件工程师也不例外。事实上，硬件工程师的职责范畴因行业而异，但万变不离其宗，其核心工作始终围绕电路设计和PCB设计展开。

在整个产品研发周期中，画原理图和布局PCB可能只占一小部分时间。更多精力往往投入在前期的技术调研、方案论证，以及后期繁复的调试、测试与维护工作中。如果你正站在这个领域的起点，不知从何下手，那么下面这份结合了理论学习与实践路径的指南，或许能为你拨开迷雾。

1. 打好理论基础：经典书籍阅读

理论学习是构建知识大厦的基石。与工程实践紧密结合的大学课程主要包括：电路分析、模拟电路、数字电路、高频电子等。这些课程为你理解电子世界的基本法则提供了框架。

对于基础较为薄弱的入门者，建议的学习顺序是：先攻克《电路分析》，建立起对电压、电流、电阻、电容、电感等基本概念和电路分析方法的理解；然后再深入《模拟电路》和《数字电路》。扎实的理论功底能让你在后续面对复杂电路时，知其然更知其所以然。

除了教材，一些经典的工程实践类书籍也极具价值。例如在电源设计领域，《精通开关电源设计（第2版）》就是一本备受推崇的著作。

2. 善用网络资源：优质网站与课程

在信息爆炸的时代，学会高效地筛选和利用网络资源至关重要。网上的资料质量参差不齐，盲目搜索很可能浪费大量时间却收获寥寥。你可以关注一些专注于电子技术分享的论坛、博客或开发者社区，它们通常是优质信息的集散地。

对于学生或自学者而言，购买昂贵的付费课程可能是一笔不小的开支。幸运的是，现在有许多由芯片原厂或知名教育机构出品的免费教学视频，其质量非常高，且非常适合小白循序渐进地学习。这些视频通常系统性地讲解了从器件原理到设计实战的完整流程，是不可多得的自学材料。

3. 构建知识体系：从点到面的学习路径

知道了学什么和去哪学，下一步就是有步骤地搭建并不断完善自己的知识体系。硬件工程师需要掌握的内容庞杂，但通过系统性的梳理，可以做到有条不紊。下面这份知识地图或许能为你提供清晰的指引。

3.1 电子元器件：硬件设计的基石

任何电子产品都是由一个个具体的电子元器件搭建而成。因此，深入了解常用元器件的特性、工作原理，并掌握其选型方法，是硬件工程师的基本功。

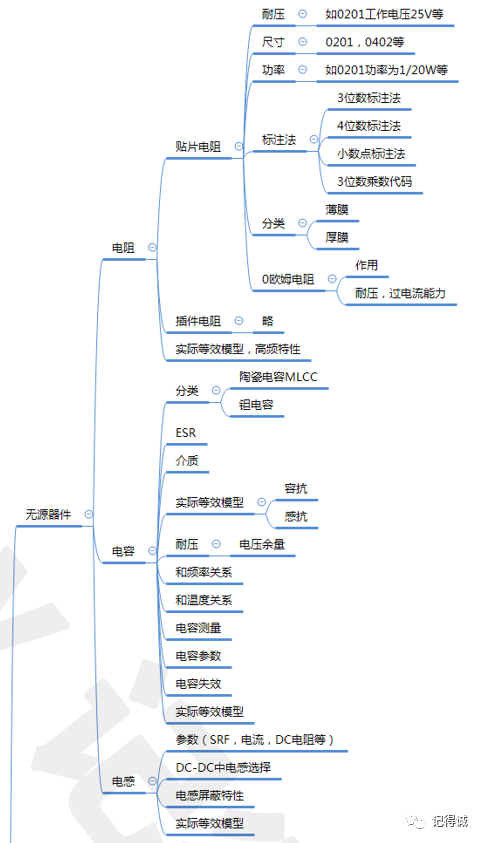

无源器件，如电阻、电容、电感，是电路中使用最广泛的元件。一部高端智能手机中可能会用到上千颗电容和数百颗电阻。你需要了解它们的封装、标注法、关键参数（如精度、耐压、温漂）以及在高频下的等效模型。

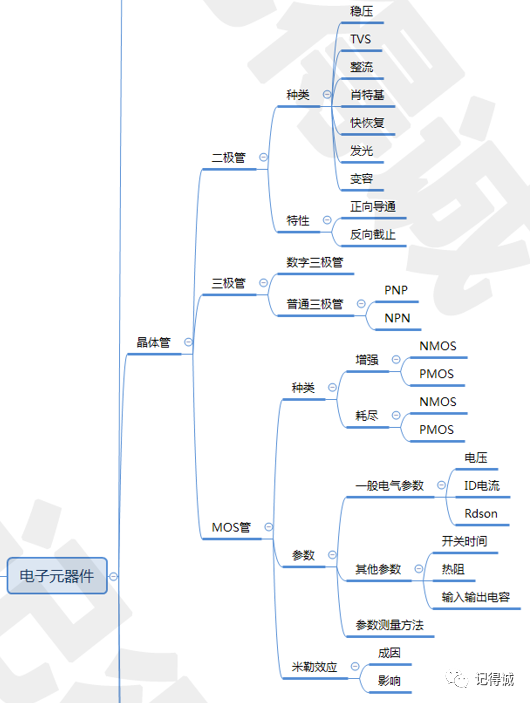

晶体管，包括二极管、三极管、MOS管等，其应用数量仅次于电阻电容。你需要清楚二极管的单向导电性、三极管的放大与开关作用、MOS管的导通原理及关键参数（如Vgs(th)、Rds(on)）。

此外，电源芯片（如DC-DC、LDO）、晶振、磁珠、存储器、各种传感器、实时时钟(RTC)、ESD防护器件等，也都是需要逐步熟悉和掌握的内容。

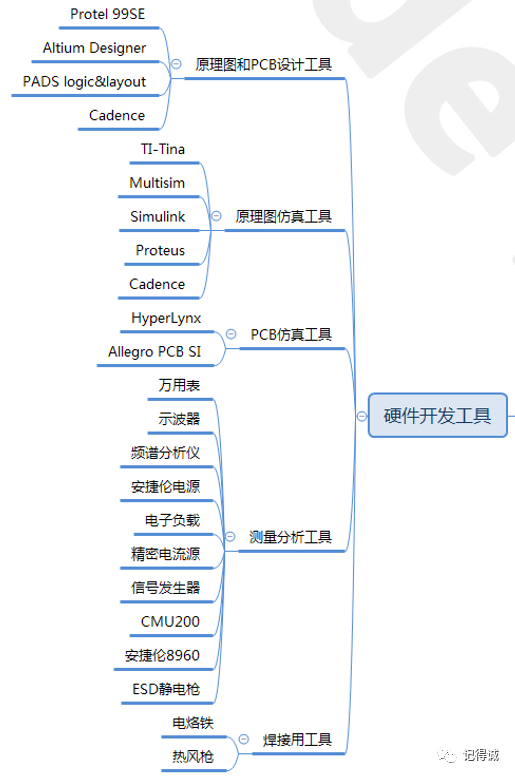

3.2 开发工具：将想法变为现实的双手

设计软件：原理图和PCB设计是硬件工程师的核心输出。主流的工具有Altium Designer (AD)、PADS和Cadence Allegro。对于初学者，通常推荐从Altium Designer开始，它的界面相对友好，学习资源丰富，上手较快。PADS在通信和消费电子行业应用广泛，而Cadence功能强大，学习曲线稍陡，但在高性能和复杂板卡设计中是行业标杆。

仿真软件：在动手画板前，对关键电路进行仿真可以验证方案的可行性并优化参数。TI公司的TINA-TI是一款小巧且功能强大的免费仿真工具，非常适合入门使用。

测量仪器：万用表、示波器、直流电源、电子负载等是硬件工程师的“眼睛”和“手术刀”。熟练使用这些仪器进行测量、调试和故障定位，是解决实际工程问题的必备技能。

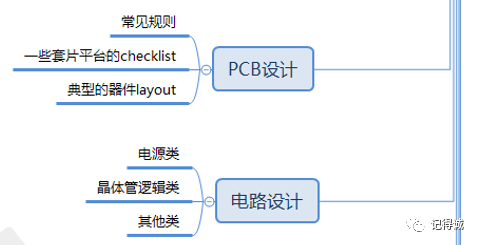

掌握了元器件和工具后，就进入了核心的电路与PCB设计阶段。新手可能会困惑：电路千千万，从何学起？答案是从常见、经典的电路模块开始。比如电源电路（LDO、Buck/Boost）、运算放大器应用电路、单片机最小系统、通信接口电路等。通过分析、模仿这些电路，逐步培养自己读懂电路、分析电路的能力，进而才能进行自主设计。

3.3 总线与接口协议：芯片间的“对话规则”

为什么需要学习接口协议？可以把接口想象成连接两个芯片的“桥梁”，而协议则是桥上通行的“交通规则”。如果桥梁没建好或者大家不守规则，通信就无法进行。

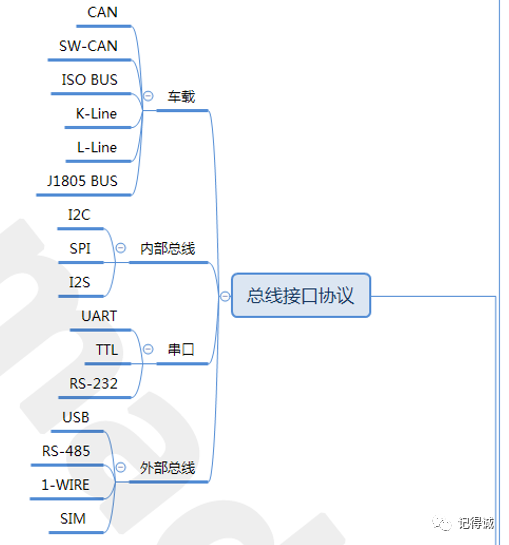

常见的协议分为内部总线和外部总线。内部总线如I2C、SPI、UART，常用于板内芯片间通信；外部总线如USB、CAN（车载网络）、RS-485等，用于设备间通信。理解这些协议的时序、电气特性和应用场景，对于设计互联互通的系统至关重要。

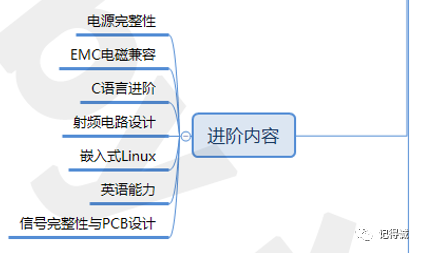

3.4 进阶方向：向资深工程师迈进

硬件工程师是理论与实践深度结合的职位。在掌握了上述基础后，若想进一步提升竞争力，以下几个进阶方向值得关注：

1. 信号完整性(SI)与电源完整性(PI)：当电路速度越来越高时，PCB上的走线不再是简单的导线，而是传输线。信号完整性问题（如反射、串扰）和电源完整性问题（如噪声）会直接影响系统稳定性。
2. EMC电磁兼容设计：产品不仅要工作正常，还不能干扰其他设备，同时也要能抵抗外界的干扰。这对于消费电子出口认证和工业产品的可靠性都极其重要。
3. 嵌入式系统与Linux：现代硬件往往需要软件驱动。掌握一定的嵌入式计算机基础知识，特别是嵌入式Linux开发流程，能让你在软硬件协同调试中更有优势。
4. 英语能力：绝大多数芯片的数据手册、行业标准文档都是英文编写。流畅阅读英文资料是获取第一手技术信息、进行准确元器件选型的基本要求。

硬件设计之路，是一场马拉松而非冲刺跑。它需要你持续学习、不断动手实践，并在项目中积累宝贵的调试经验。希望这份指南能帮助你建立起清晰的学习地图，迈出坚实的第一步。在云栈社区，也有许多硬件爱好者和工程师分享他们的项目与心得，期待与你一起交流成长。
