基于STM32的工控设备拆解分析：电流互感器与RS485通信电路解析

一款外观明显的工控设备，其前面板带有一个显示屏。

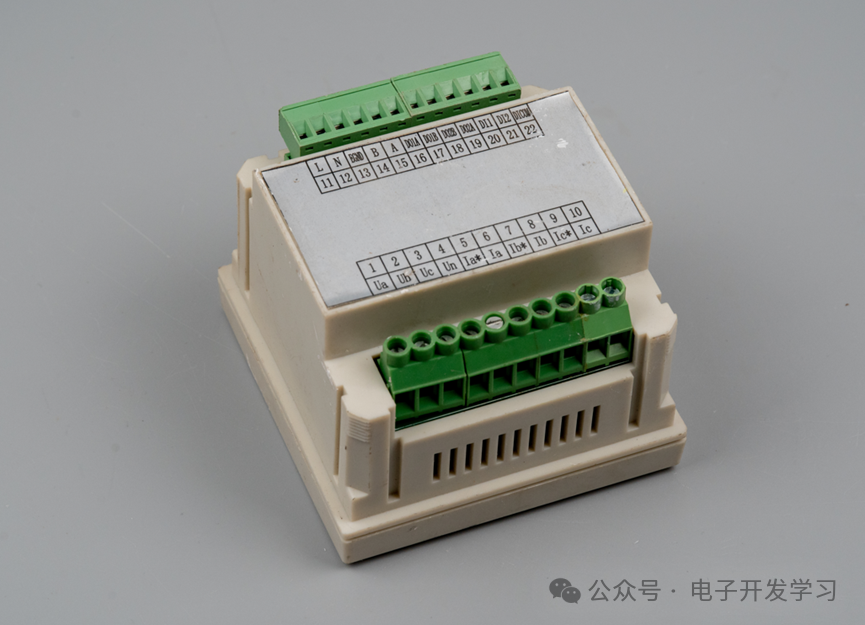

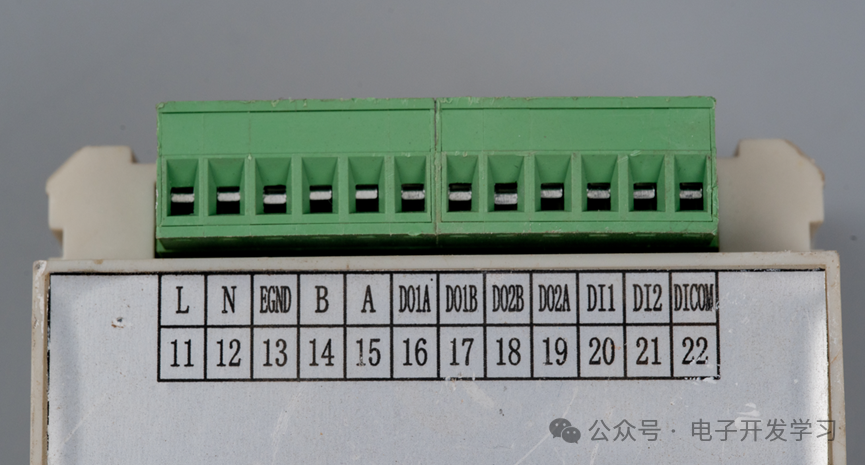

设备上方设有一排接线端子，包含交流电源输入、标识为AB的RS485通信接口，以及DI（数字输入）/DO（数字输出）端口，整体结构类似于一款小型化的PLC。

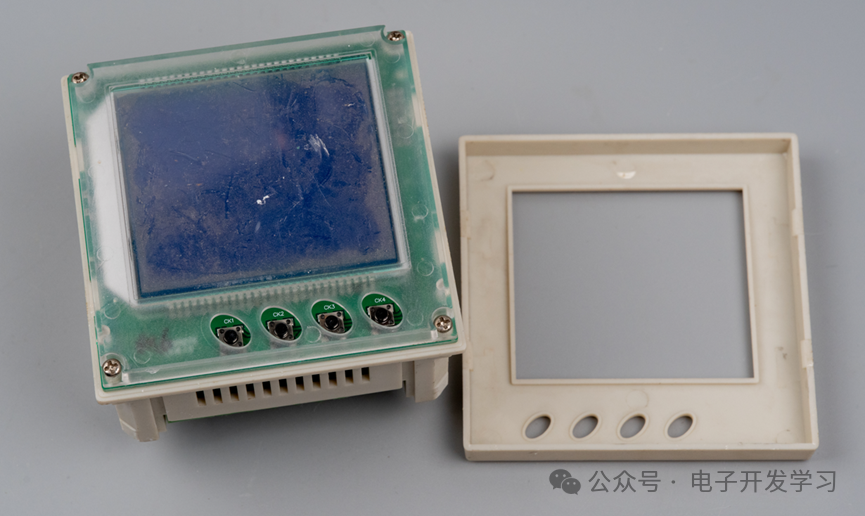

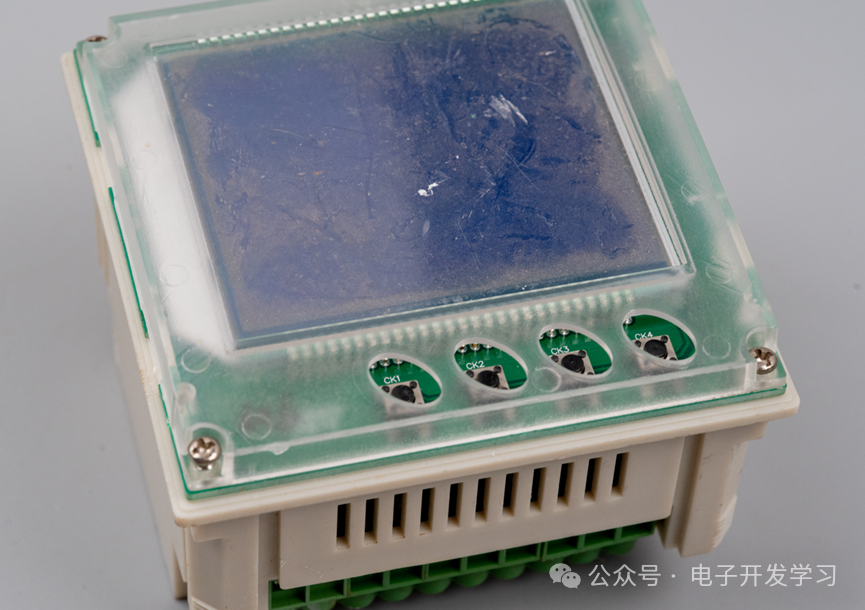

首先拆卸前面板，可以看到屏幕由一个透明罩保护，罩体四角通过螺丝固定。

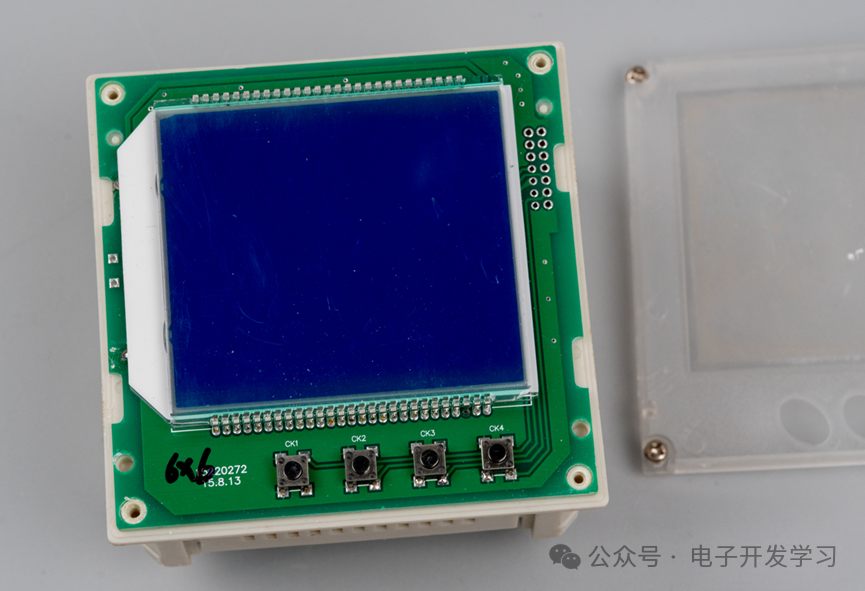

移除罩子后，内部是一块较新的段码液晶屏。

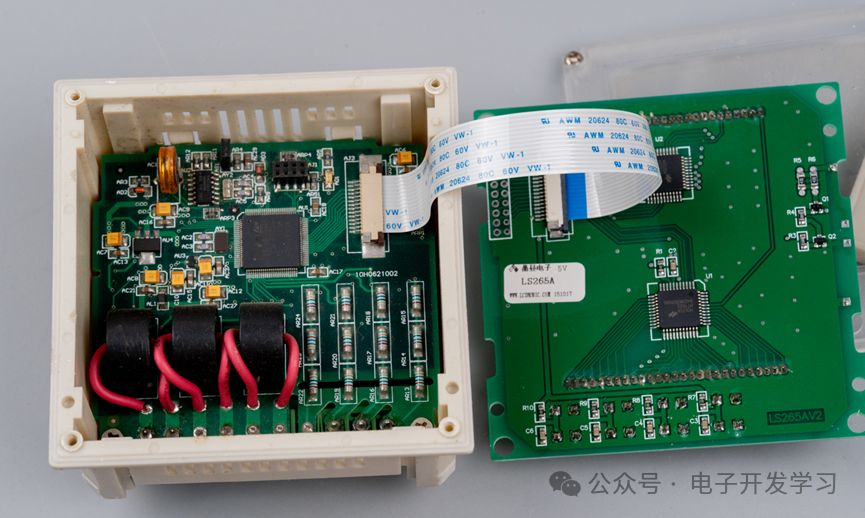

揭开屏幕面板，其下方还有一块电路板，两者通过一条FPC柔性排线连接。

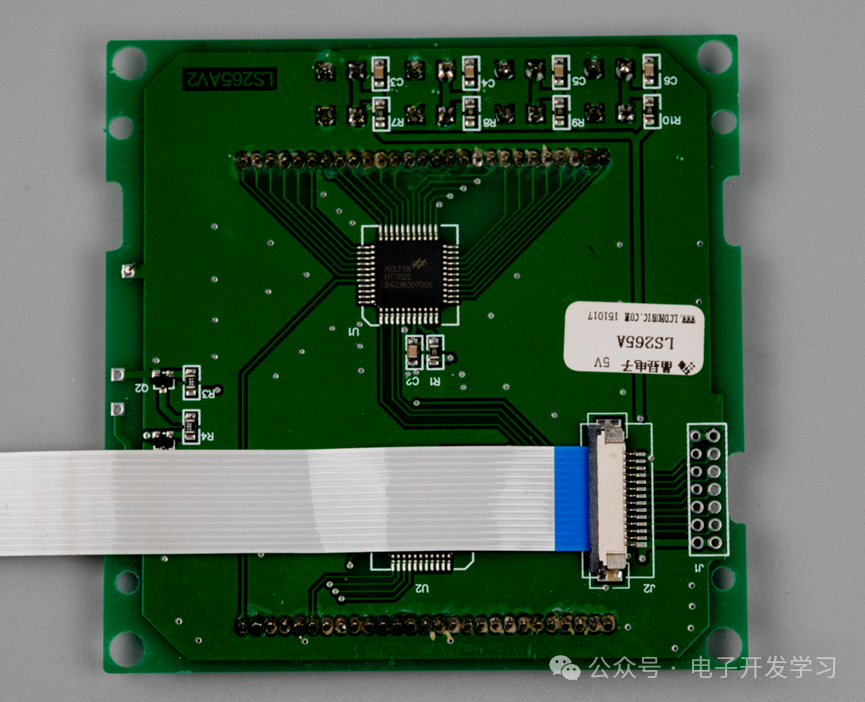

屏幕驱动板的背面，集成了一颗段码屏驱动芯片。

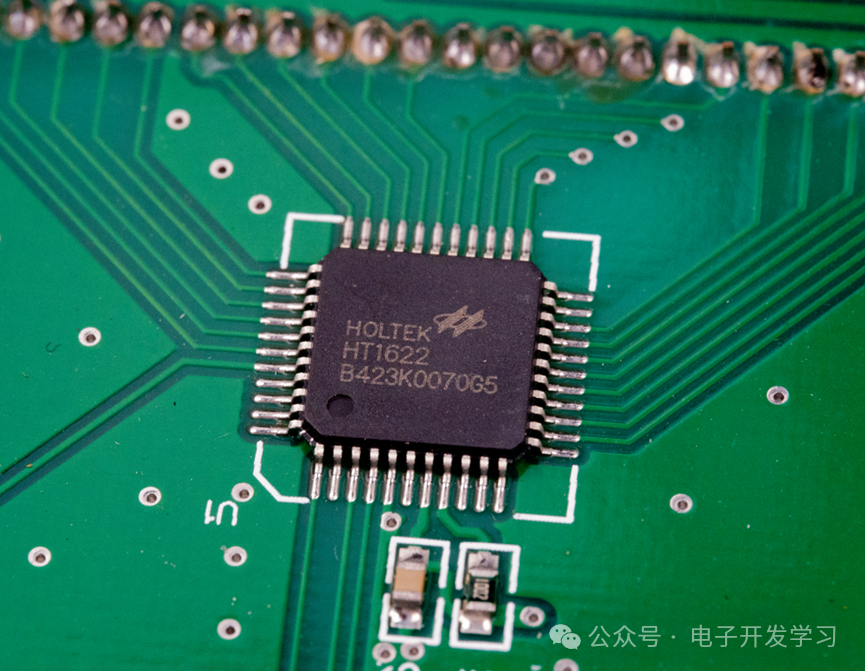

该驱动芯片型号为合泰（Holtek）的HT1622。

接下来取出设备的主控制板，板上焊接了三个电流互感器。

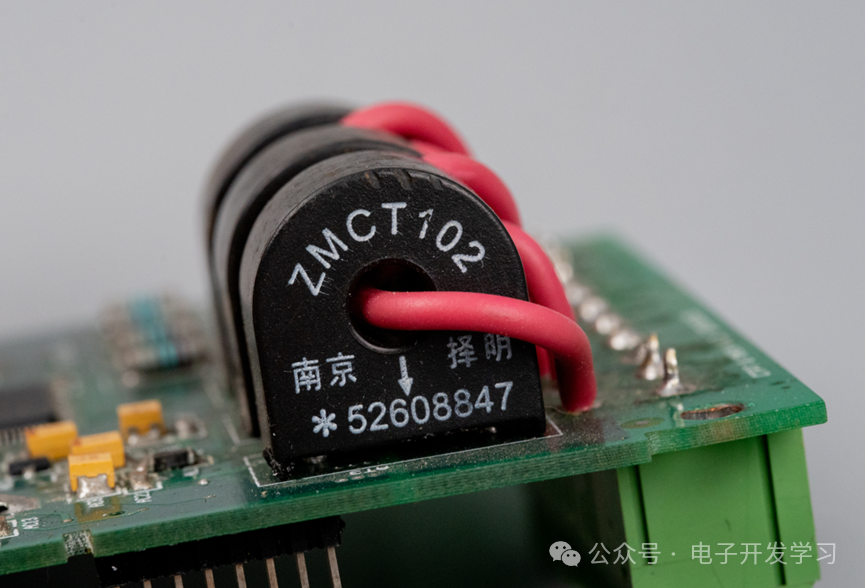

互感器表面有丝印，型号疑似为ZMCT102。

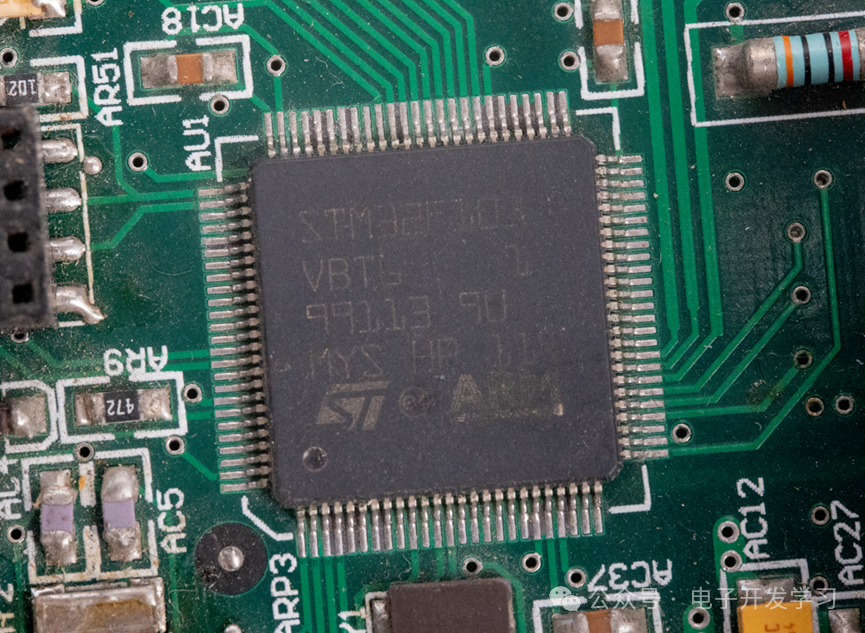

核心微控制器为意法半导体的STM32F103VBT6，这是一款在嵌入式领域广泛应用的ARM Cortex-M3内核芯片。

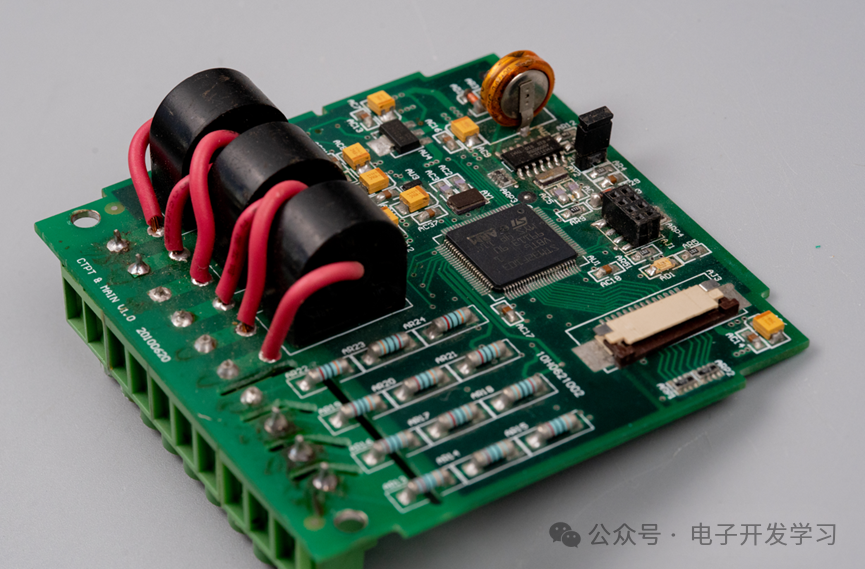

三个电流互感器的安装细节。

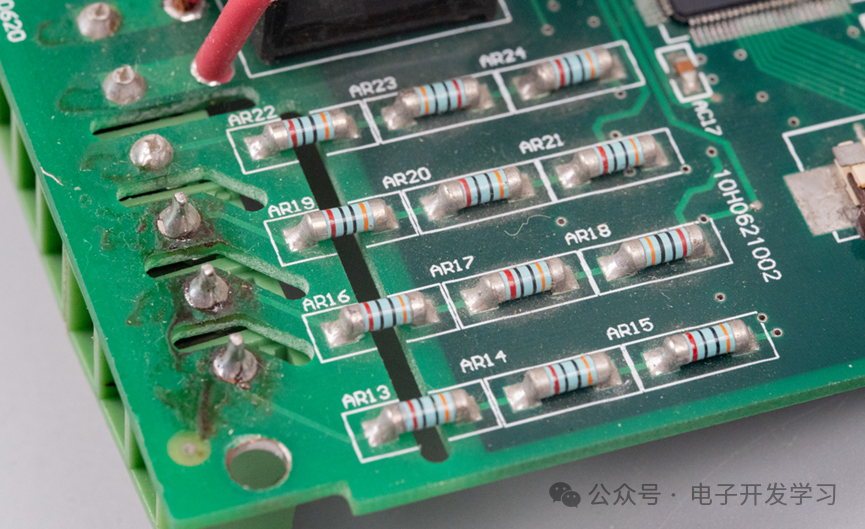

主板上还有由多个精密电阻串联构成的分压采样电路。对应的接线端子标识为Ua/Ub/Uc和Ia/Ib/Ic。分析可知，Ua/Ub/Uc为三相电压测量端子，Ia/Ib/Ic则为三相电流测量端子，每组均包含电流流入与流出端。

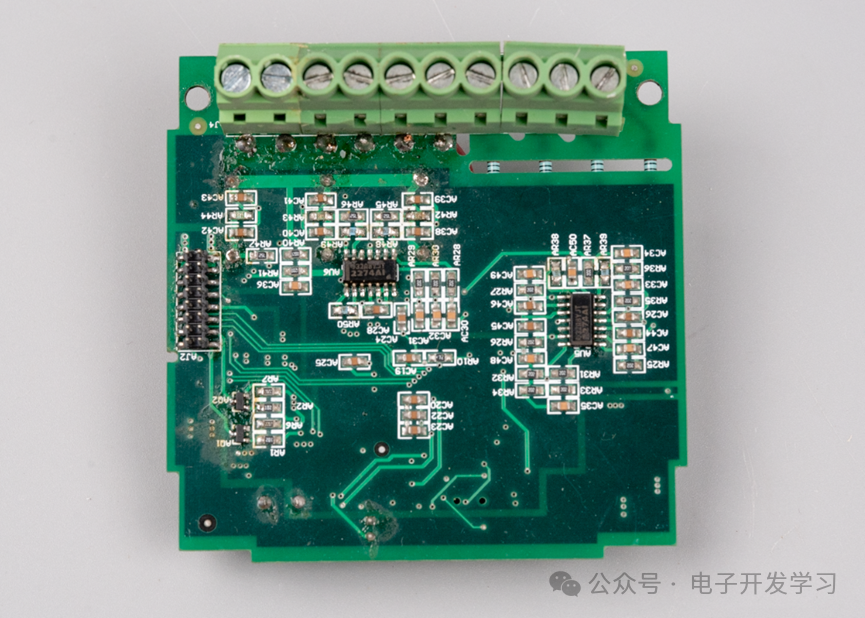

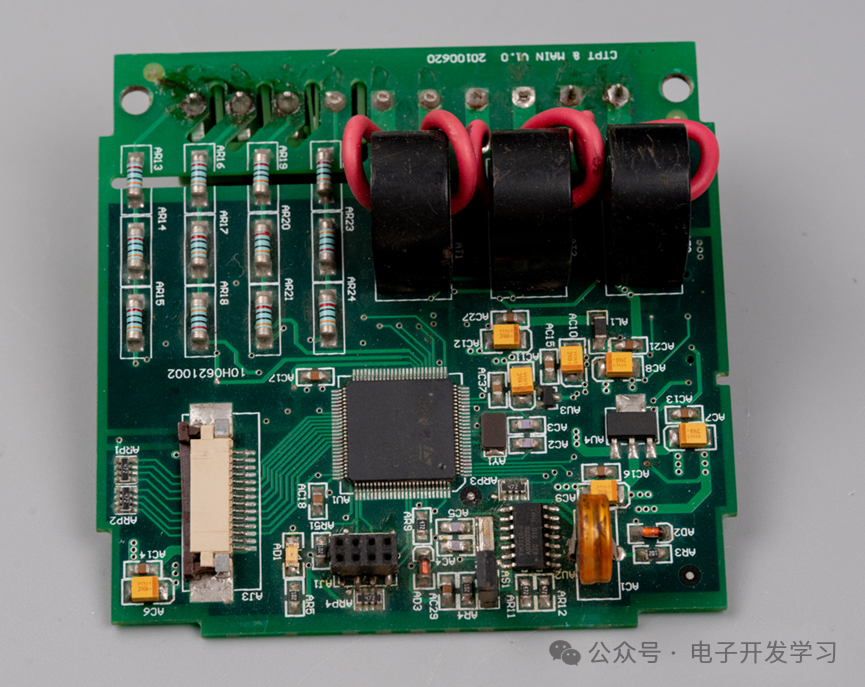

主电路板的背面视图。

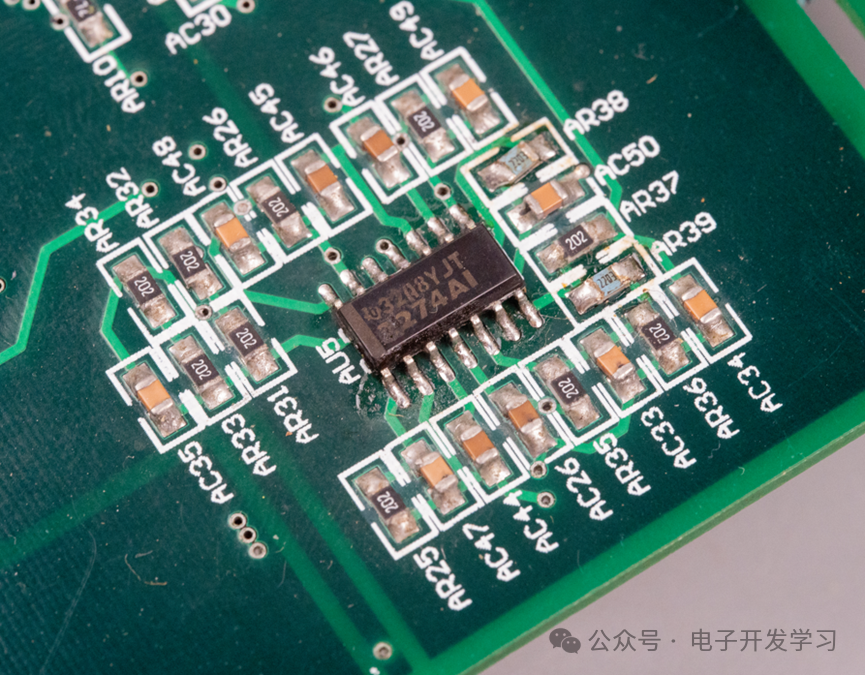

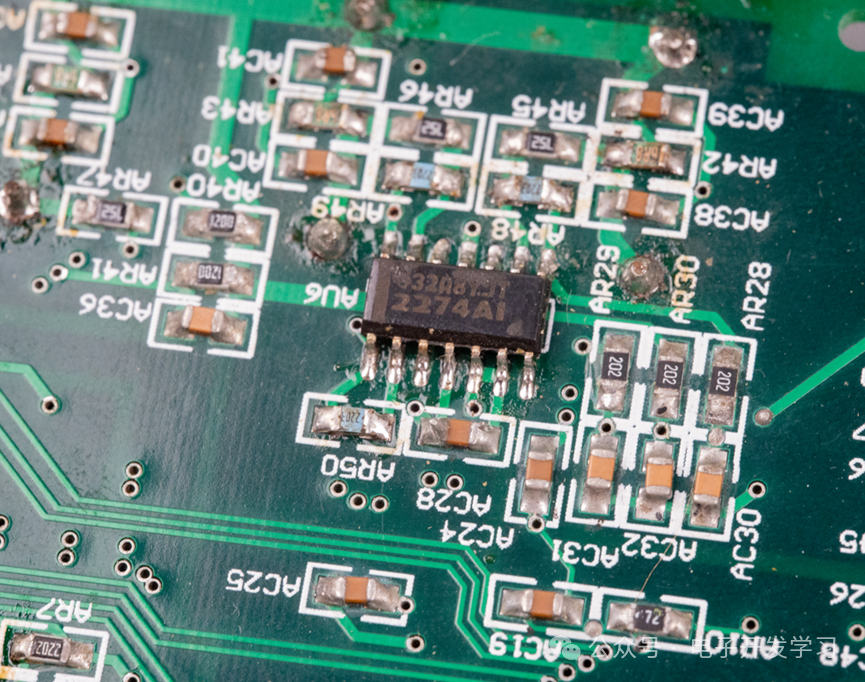

背面有两颗标有2274AI的芯片，经查询为四通道精密运算放大器，推测用于处理正面电流互感器采集的微弱信号，实现高精度电流测量。

设备壳体内还有另一块电路板，主要负责电源转换以及继电器输出、数字信号输入的接口功能。

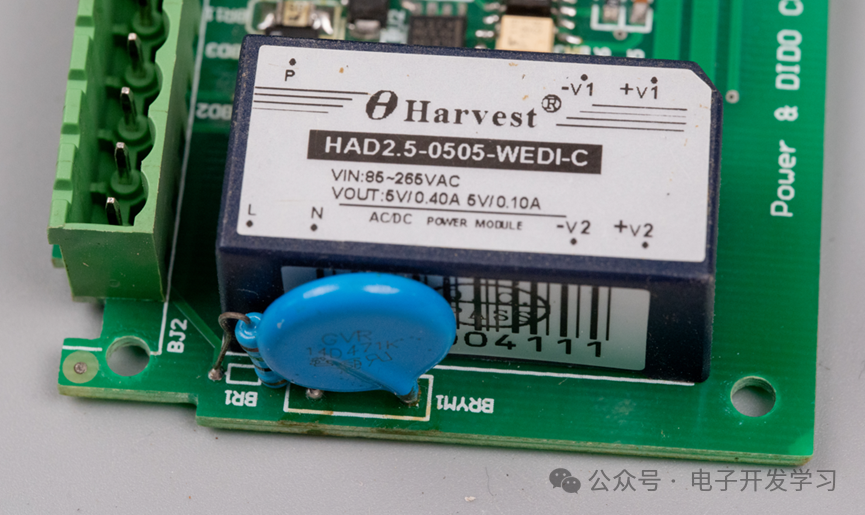

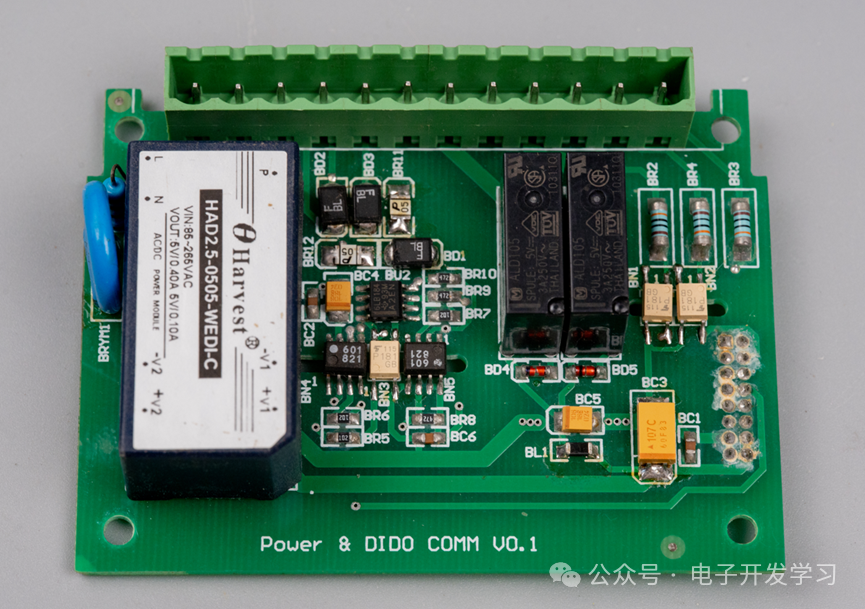

采用一款隔离式AC-DC电源模块，输入电压范围为交流85V-265V，输出为两路直流5V（0.4A和0.1A），总功率2.5W。

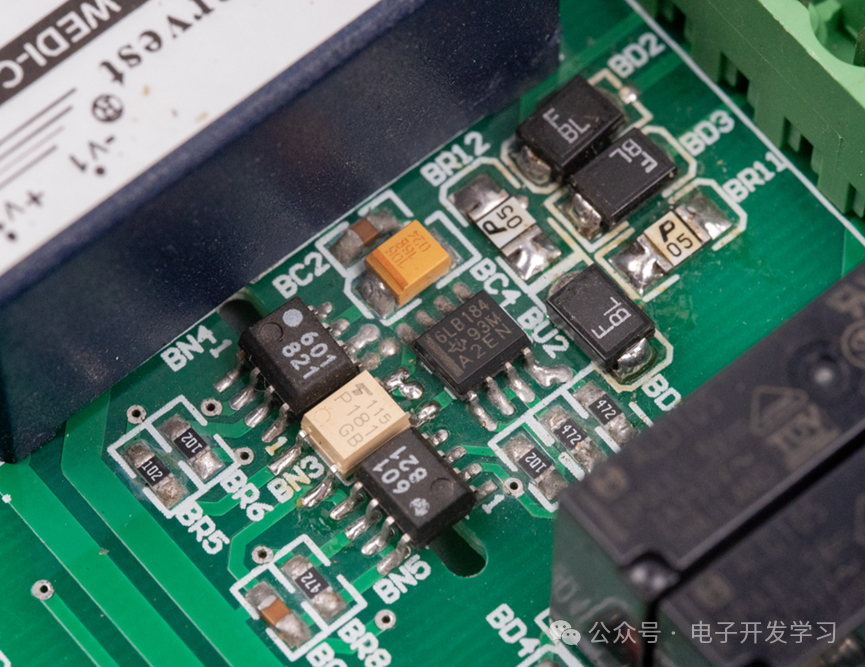

这部分是RS485通信电路。核心是一颗TI的SN65LBC184DR RS-485收发器。值得注意的是，从MCU到收发器的串口信号路径上使用了隔离器件，实现了信号隔离，提升了通信的抗干扰能力和安全性。

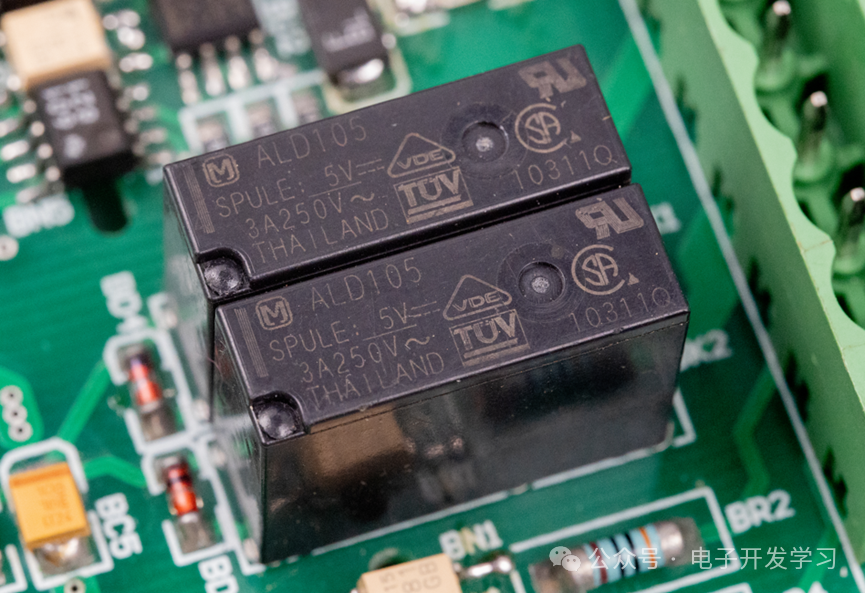

用于两路数字输出（DO）的继电器。

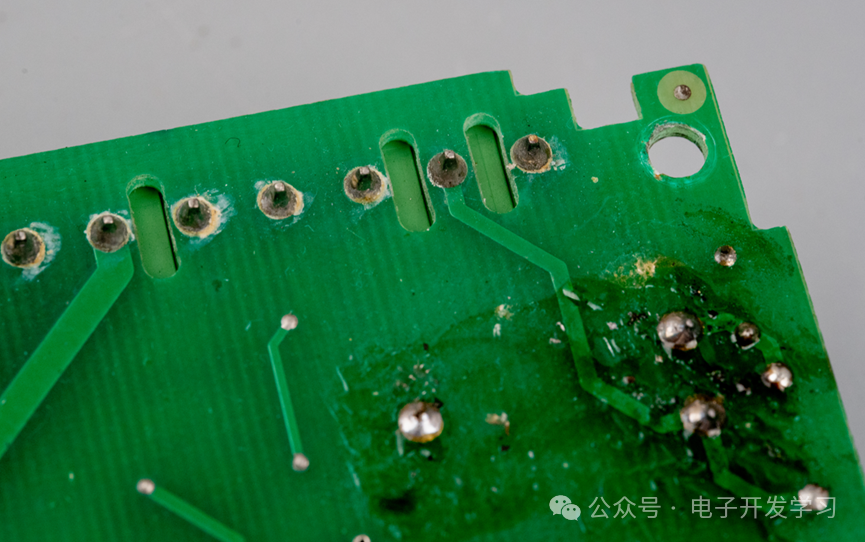

电源板背面在强电输入端进行了开槽处理，以增加爬电距离，符合安规要求。板上可见明显的维修痕迹。

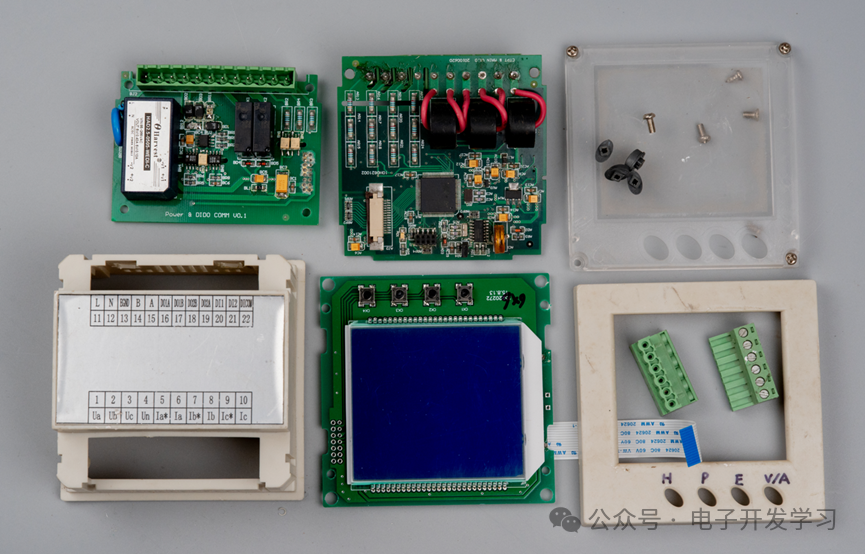

控制器所有部件合照。综合来看，该设备功能明确：采用交流市电供电，具备隔离RS485通信接口、两路数字输入、两路数字输出（继电器），以及三路电压和三路电流检测能力。其具体应用场景仍难以确定，可能是一款定制的电力参数采集或监控模块。
