TWF时序窗口文件解析：在Voltus IR分析中的产生方式与应用避坑指南

时序窗口文件（TWF， Timing Window File）在芯片设计中扮演着重要角色，它包含了来自静态时序分析（STA）的时序窗口（timing window）和转换时间（slew data）。这些数据用于基于信号开关时序的依赖关系来约束噪声分析，从而让动态功耗（IR Drop）的分析结果更为准确。

当你需要进行无矢量动态IR分析（vectorless dynamic IR）时，TWF文件是必不可少的输入。它针对设计中的每个网络或引脚，定义了信号到达时间和转换时间的可能范围，这些数据通常源自Innovus或PrimeTime的时序分析报告。

值得注意的是，Cadence Voltus工具所读取的TWF文件格式，与Ansys RedHawk/RedHawk-SC所使用的并不相同，其产生方式也有所区别。今天我们就重点聊聊Voltus所使用的TWF文件。

Voltus的TWF文件如何产生？

1. 通过Innovus生成

对于模块级（Block Level）设计，通常可以在Innovus实现流程中直接生成TWF文件。使用以下命令即可：

write_timing_windows -pin -power_compatible -view $view_name  ./$design_name.$view_name.twf.gz

命令中的几个关键选项说明：

• -pin：为每一个引脚（Pin）生成时序窗口，而不是每个网络（Net）。这通常能提供更精细的数据。
• -power_compatible：生成一个适用于功耗分析的TWF文件。
• -view：在多模式多工艺角（MMMC）设计中，为指定的视图（View）生成TWF。如果不指定，默认使用第一个激活的视图。

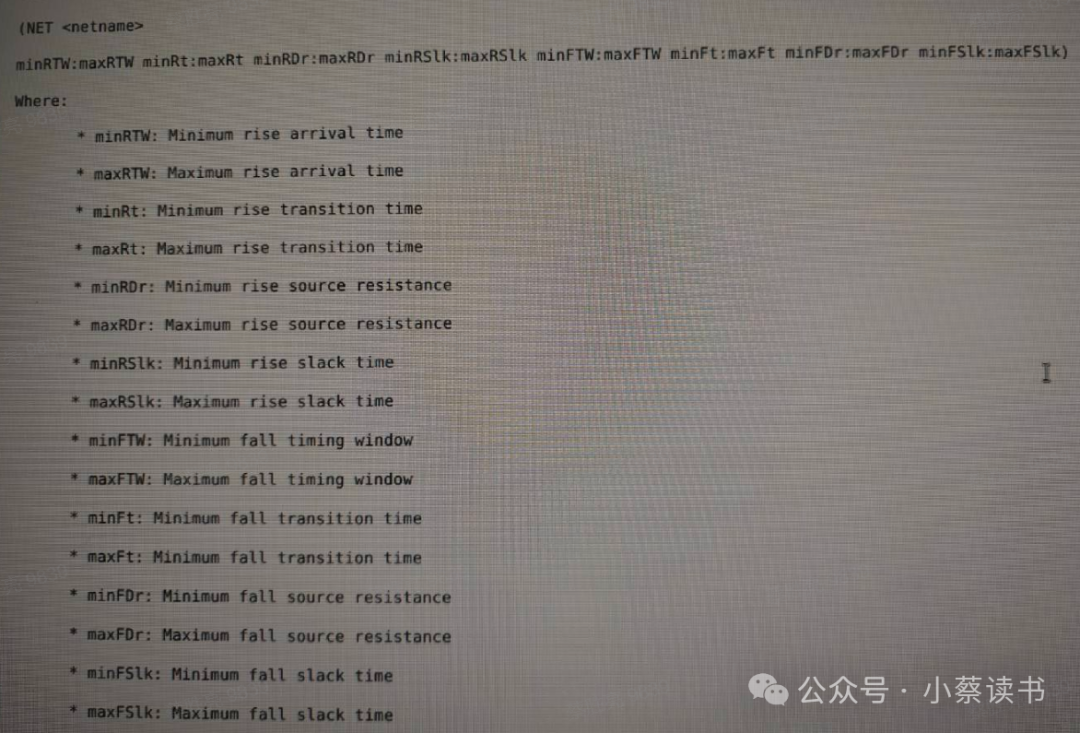

生成的TWF文件内容主要包含以下八组时序参数的定义：

2. 通过PrimeTime (PT) 生成

对于规模较大的设计或全芯片（Full Chip）级分析，更推荐使用PrimeTime来生成TWF，因为其时序引擎通常更为强大。具体操作方式如下：

在PT中完成时序更新（update_timing）后，首先载入Voltus提供的脚本，然后执行生成命令：

# 假设在PT的shell环境中
source  ssv/xxx/share/voltus/gift/scripts/generate_twf.tcl
gen_twf * -pin  $design_name.twf

读懂TWF文件有什么用？—— 实战场景与问题排查

了解了如何生成，我们再来看看在实际工作中，查看和分析TWF文件能帮助我们解决哪些具体问题。

1. 诊断“一片通红”的IO Buffer：跑完无矢量动态IR分析后，你可能会发现IO Buffer区域显示为严重的红色违规。如果仔细查看这些红色单元的电流曲线，会发现它们在完全相同的时刻整齐地翻转。这符合实际情况吗？工具为何这样计算？原因很可能出在约束上：SDC文件中对这些IO端口的输出约束（如输出延迟）设置相同，导致工具认为它们会同时开关。但这显然过于理想化了。此时，如果你使用上级子系统或全芯片层级产生的TWF文件来重新分析这个模块（注意在读入TWF时使用 -strip_prefix $hierarchy 命令去除层次前缀），往往会发现那片“通红”的现象有所改善，电流曲线也不再完全同步。这个结果通常更贴近真实的芯片工作场景。
2. 探究结果好转的原因：为什么换了TWF文件结果就好转了？这时，你可以去对比一下IO Buffer的时序窗口。很可能会发现，模块级分析中使用的TWF给出的时序窗口比较窄（甚至是一个点），而子系统/全芯片级TWF给出的窗口更宽。更宽的时序窗口意味着工具可以考虑信号在不同时间到达的可能性，从而避免了所有电流峰值叠加在最坏情况下的单一时刻，分散了开关活动，使得IR分析结果更为缓和与真实。
3. 排查Level Shifter等其他问题：不仅仅是IO Buffer，像电平转换器（Level Shifter）这类单元有时也会在IR分析中出现异常。通过检查TWF文件中相关节点的时序窗口或转换时间（Slew），可以判断是否是时序数据异常导致了工具计算上的偏差。
4. 注意工具版本差异：IO Buffer电流曲线异常整齐的现象，也与Voltus的版本有关。新版本的工具通常会集成更多智能的默认设置和算法优化（例如自动处理一些共同时钟域的问题），而旧版本（比如V22）可能就需要手动引入更精确的上级TWF文件来约束，才能得到合理的结果。

希望以上关于TWF文件产生和应用的讨论，能帮助你在使用Voltus进行电源完整性分析时，更清晰地理解数据来源，并高效地排查相关问题。如果在实践中遇到其他有趣的案例，欢迎在云栈社区的相应板块与我们交流分享。
