开关电源内部电路模块深度解析：从EMI滤波到PWM控制工作原理

开关电源，特指高频开关电源（具备PFC电路通常被视为中高端产品，而无PFC的则多为廉价型号）。对于计算机等设备而言，它的作用不言而喻。那么，它内部有哪些关键电路模块，又是如何协同工作的呢？

从其结构来看，通常以变压器为界：变压器之前的电路称为一次侧，而变压器之后的电路则称为二次侧。整个系统工作的核心在于，变压器需要的是方形波驱动，其后的电压波形也都是方形波。功率开关器件主要采用N沟道增强型MOSFET。此外，你可能会注意到一个NTC热敏电阻，它的作用主要是在温度过低或过高时重新匹配供电系统，其外观与陶瓷圆盘电容相似，通常呈橄榄色。

接下来，我们逐一拆解其核心电路模块。

1. 瞬变滤波电路 (Transient Filtering / EMI电路)

这是市电进入电源后的第一道关卡，其主要功能是滤除电网中的高频干扰杂波，并防止电源自身产生的高频噪声污染电网。

该电路的核心部件包括：

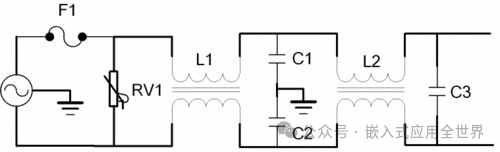

• MOV (金属氧化物压敏电阻)：即图中RV1，主要负责抑制市电瞬变中的高压尖峰（浪涌）。我们常见的独立浪涌抑制器（surge suppressors）也使用此元件。
• 铁素体线圈 L1 和 L2：用于滤除共模和差模干扰。
• “Y”电容 C1 和 C2：通常是蓝色的圆盘电容。它们需要两两串联，并跨接在火线和零线之间，同时将串联的中点连接到机箱接地，主要用于旁路共模干扰。
• “X”电容 C3：通常是容量为100nF、470nF或680nF的金属化聚酯电容，直接与市电并联，用于滤除差模干扰。

因此，这个电路不仅净化了输入电源，也有效隔离了电源内部开关噪声的外泄。

2. 倍压器与一次侧整流电路

这个模块主要针对110V电压地区的设计，通过倍压电路将110V交流电提升至220V左右。在此电路中，你可以看到一个关键的部件——整流桥，它的任务是将交流市电转换为脉动的直流电。

3. 主动式PFC电路

功率因数校正电路是现代中高端电源的标志。它的主要电感是整个电源中体积最大的电感元件。在一次侧部分，紧随PFC电路之后的滤波电容，通常是体积最大的电解电容，用于储存和稳定高压直流电。

4. 开关电路

这是电源的“心脏”，负责将高压直流电切割成高频方形波，并驱动主变压器。常见的拓扑结构有双管正激和全桥等。这部分电路通过PWM（脉冲宽度调制）控制信号来精确控制开关管的导通与关断，并且实现了与二次侧的高压隔离，保障安全。

5. 变压器与PWM控制电路

电源内部通常可以看到大小不一的变压器：

• 大变压器：主功率变压器，其一次侧与开关管的输出直接相连。
• 中变压器：通常作为隔离器件，负责将二次侧反馈的PWM控制信号安全地传递回一次侧的开关管。在有些设计中，这个功能由光耦合器替代。
• 小变压器：通常为电源自身的辅助电源（待机电路）供电。

其中的 PWM控制 是整个系统的“大脑”，它根据二次侧的电压反馈实时调整开关脉冲的宽度，从而实现稳定输出。

6. 二次侧电路

经过变压器降压后的高频交流电在此被处理成设备所需的直流电。

• 整流：通常使用二极管进行整流。在入门级电源中，一个变压器可能引出多个抽头；而在高端电源中，为了提供更大电流，可能会配备两个变压器，并使用更大的铁素体磁环电感，甚至采用两颗二极管并联的方式来将整流电路的最大电流输出能力提升一倍。
• 滤波：利用电感和电解电容组成LC滤波网络，将整流后的脉动直流电平滑为纯净的直流电。
• 稳压：例如+3.3V输出通常由+5V输出经过一个DC-DC电路稳压而来。这里会用到功率肖特基整流器，而有的稳压器IC在外观上可能与三极管非常相似。

通过以上模块的协同工作，开关电源高效地完成了从交流到稳定直流的转换。理解这些基本原理，无论是进行电路设计、故障排查还是产品选型，都将大有裨益。如果你想深入了解更底层的电子逻辑与控制理论，可以在云栈社区的相关板块找到丰富的讨论资料。
