S7-300/400 到 S7-1500 移植完整实践指南：模块替换与常见错误处理

面对西门子 S7-300/400 系列逐步停产的现实，将现有项目移植到新一代 S7-1500 平台已成为许多工程师的必然选择。这个过程不仅涉及硬件更换，更关乎程序迁移与系统集成的成功。本文将为你梳理一套从方案选择到现场调试的完整移植流程，并提供核心模块替换表及常见错误解决方案，帮助你在有限的停产窗口期内高效、稳妥地完成系统升级。

01 两种核心移植方案：根据停产条件精准选择

选择合适的移植策略是规避大部分风险的第一步。根据现场能够协调的停产时间，主要分为以下两种路径。

方案 A：分步移植（适用于无法长时间停产的场景）

当生产线无法安排集中长时间停产时，分步移植是更稳妥的选择。其核心思想是“小步快跑”，逐步替换，降低单次改动带来的风险。

适用场景：

• 改造时间分散，无法一次性完成。
• 系统包含多个分布式 I/O 站点（如 ET200M/ET200S）。
• 希望将风险控制在局部，保持主线生产基本不受影响。

操作路径（优先级递进）：

1. 先替换非关键区域的分布式 I/O 站点。例如，将 ET200M 替换为 ET200MP，或 ET200S 替换为 ET200SP。这一步主要用于验证新硬件的兼容性和接线方案的可行性。
2. 逐站推广。每成功替换并稳定运行 1-2 个站点后，再继续推广至其他区域，直至所有分布式站点更新完毕。
3. 最后替换核心控制器。在所有外围 I/O 站点均稳定运行于新系统后，再将中央的 S7-300/400 CPU 更换为 S7-1500 CPU。

优势与关键提醒：

• 优势：单次改动范围小，具备回退可能性，对主线生产影响最低。
• 关键提醒：在仅替换 I/O 站点而保留旧 CPU 期间，必须在 TIA Portal 中更新硬件组态并下载到原 S7-300/400 CPU。因为新的 ET200MP/SP 需要更新的 GSD 文件支持，若不更新组态，将导致 I/O 通讯中断。

方案 B：整体移植（适用于可协调集中停产的场景）

如果能够协调出 3 至 7 天的集中停产时间，整体移植是最高效、彻底的方式。

适用场景：

• 可以安排集中的停产窗口进行系统改造。
• 希望一次性解决所有兼容性问题，避免遗留风险。
• 追求更低的后期运维成本。

操作路径：

1. 前期准备（停产前 3-4 周）：完成所有离线工作，包括硬件匹配选型、程序移植与转化、新控制柜的预制、以及充分的仿真测试。
2. 停产窗口期执行（核心 2-3 天）：
   • 拆除旧设备（S7-300/400 CPU、I/O 模块等）。
   • 安装新系统（S7-1500 CPU、ET200MP/SP 等）。
   • 完成接线与上电调试。
3. 一次性替换：将 CPU、I/O、HMI 及网络电缆等全链路设备一次性更换完毕。

优势与关键提醒：

• 优势：改造周期集中，后期无新旧系统混合运行的复杂性问题，长期运维更简单。
• 关键提醒：必须制定详细的应急预案，包括关键程序的多个备份、重要设备临时手动控制方案等，以应对不可预见的风险，确保在出现问题时能快速响应。

02 硬件替换：对照匹配与接线技巧

硬件替换是工程实施的基础，准确的型号对照和高效的接线方法能节省大量时间。

核心模块替换对照表

原有模块 / 站点	替换型号	关键注意事项
ET200M 分布式站点	ET200MP	可使用专用接线适配器，与原 ET200M 前连接器共享，无需重新拆线。
ET200S 分布式站点	ET200SP	尺寸更紧凑，需注意信号板类型（如 AI/AO）的信号类型需与原系统保持一致。
CP340/CP341 串口模块	CM PTP	程序需重新配置，包括通讯协议（如 3964R）、波特率、校验位等参数。
FM350-1/2 高速计数器	TM Count / TM PosInput	硬件地址映射关系改变，需在程序中重新绑定，不可直接复用原绝对地址。
FM351/FM352/FM353/FM354	S7-1500 内置定位功能	需重新编写定位控制逻辑，调用 S7-1500 专用的运动控制功能块。
FM357（4 轴定位）	S7-1500T CPU	必须选用运动控制型 CPU（如 CPU 1511T-1 PN），否则无法实现多轴联动控制。
FM355 PID 模块	S7-1500 CPU 内置 PID 指令	功能块接口和部分特性有差异，需重新调试并校准比例、积分、微分参数。
FM356 / FM458	无直接替换型号	需根据原控制逻辑，使用 S7-1500 的标准指令或高级语言（如 SCL）重新编程，建议先仿真。
FM450 / FM451 / FM452 / FM453 / FM455	遵循 S7-300 对应模块的替换逻辑	需确认新模块的机架安装尺寸，避免控制柜内空间不足。

接线迁移技巧

1. 优先使用接线适配器：对于 ET200M 到 ET200MP 的替换，强烈推荐使用西门子 TOP Connect 适配器（如 6ES7 924-0CH20-0Bx0）。它可以直接对接到原 ET200M 的前连接器上，省去了逐根导线重新接线的工作，一个站点通常一小时左右即可完成接线。
2. 选择兼容性终端模块：例如 6ES7 924-0CL20-0Bx0 终端模块，能很好地兼容新旧系统，支持 16 针信号的快速连接。
3. 规范手动接线流程：如果需要手动接线，务必依据“原 I/O 地址对应表”，在新模块的每个通道上做好清晰的地址标签。接线顺序应严格与原模块保持一致，从根本上避免地址混淆。

硬件替换基本原则

• 核心匹配：确保替换前后 I/O 点数一致 且 传感器/执行器类型兼容（如 DI/DO 的电压等级，AI 信号是 4-20mA 还是 0-10V）。
• 版本要求：只有 2007 年 10 月 1 日之后发布的 S7-300/400 模块，才能被 TIA Portal 直接识别并支持移植。更早的模块需要单独处理。
• 网络更新：ET200MP/SP 通常采用 Profinet 通讯，替换后需要重新分配 IP 地址、设备名称和设置子网掩码，并可能涉及网络拓扑（如环网）的重新规划。

03 程序移植：从 STEP 7 到 TIA Portal 的标准流程

程序迁移是整个移植过程的技术核心，遵循标准化流程至关重要。

移植前必备条件

1. 程序块未加密：原 STEP 7 项目中的程序块（OB、FC、FB、DB）必须处于未加密状态。加密块无法被移植工具分析，需联系原提供方解密。
2. SCL 源码完整：如果项目中使用了 SCL（结构化控制语言）编写的源文件，必须确保这些源文件（.SCL）存在于项目中。仅有编译后的块无法移植。
3. 软件环境就绪：安装好所需的软件，包括 STEP 7 V5.5 或更高版本、TIA Portal V15 或更高版本，以及相应的可选软件包（如 S7-GRAPH, S7-SCL）。
4. 排除不支持内容：明确项目中是否使用了 HiGraph、iMap 或 FMS 连接等 TIA Portal 不再支持的功能，并提前规划替代方案。
5. 完整备份：在开始任何操作前，务必对原 STEP 7 项目进行完整备份，包括硬件配置、所有程序块和 HMI 画面。

五步标准移植操作

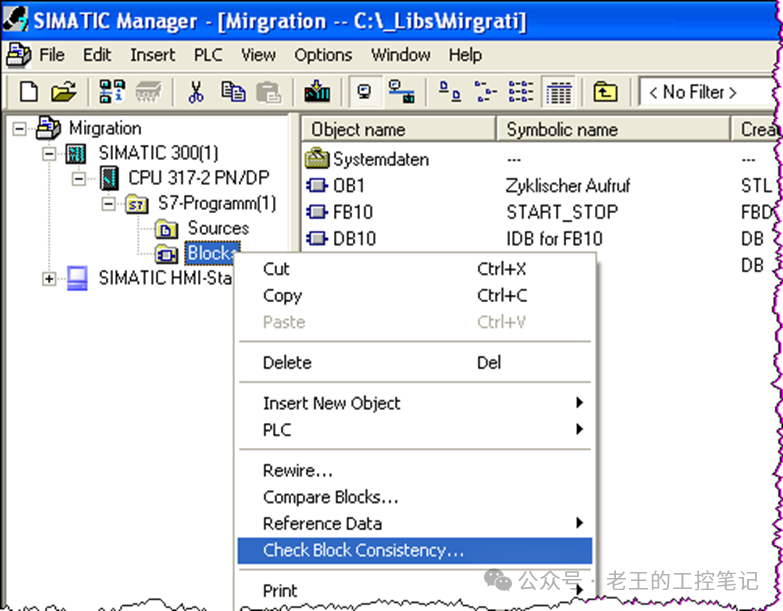

第1步：原项目“大扫除” - 一致性检查与修复
在 STEP 7 中打开原项目，执行“检查块一致性”功能，然后重新编译所有程序块。

• 目的：解决所有已知的错误和警告，如时间片冲突、地址重叠、块调用接口不匹配等。一个干净、无错误的原项目是成功移植的基础。
• 常见问题：编译时提示某些块“缺失”。这通常是因为引用了未包含在项目内的库文件。需要找回原始库文件，或根据功能重新创建这些块。

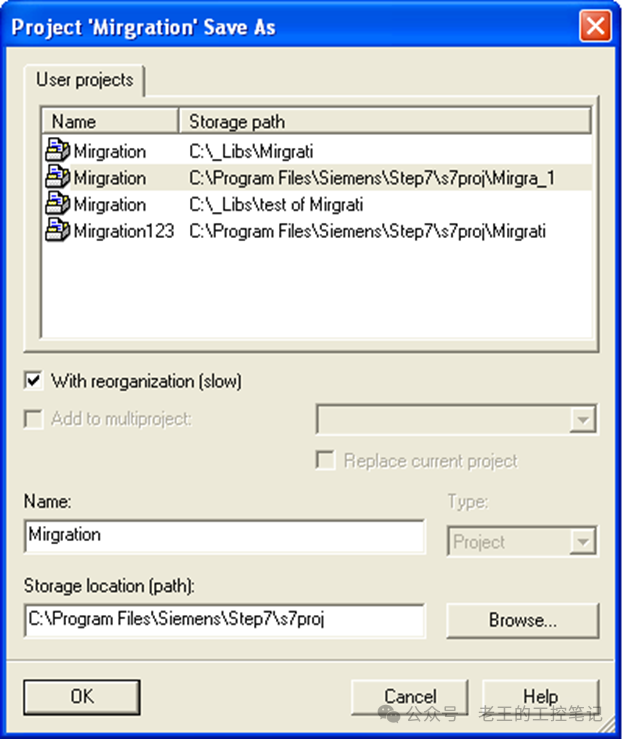

第2步：项目重组 - 优化结构
在 STEP 7 中，使用“另存为”功能，并勾选“With reorganization (slow)”选项。

• 目的：清理项目数据库中的冗余数据，优化项目结构，使其更符合 TIA Portal 的解析逻辑，能显著提高后续移植的成功率。
• 注意：此操作不可逆，务必在备份好的项目副本上进行。

第3步：平台迁移 - STEP 7 项目导入 TIA Portal
打开 TIA Portal，通过“项目” -> “移植”功能，选择上一步准备好的、重组后的 STEP 7 项目文件。

• 过程：TIA Portal 会启动移植向导，自动分析并转换项目数据。这个过程可能会花费一些时间。

• 常见报错与解决：	报错类型	解决方法
  GSD 文件缺失	手动从西门子官网下载最新的 ET200MP/SP 等设备的 GSDML 文件，并在 TIA Portal 硬件目录中安装。
  LAD 转 STL 提示	部分复杂的梯形图逻辑在移植后可能变为 STL（语句表）。可返回 STEP 7 简化该部分逻辑后重新移植，或在 TIA Portal 中手动将其转回 LAD。
  块无法识别	可能包含了不支持的块类型或损坏的块。尝试删除非核心的冗余块后重试。

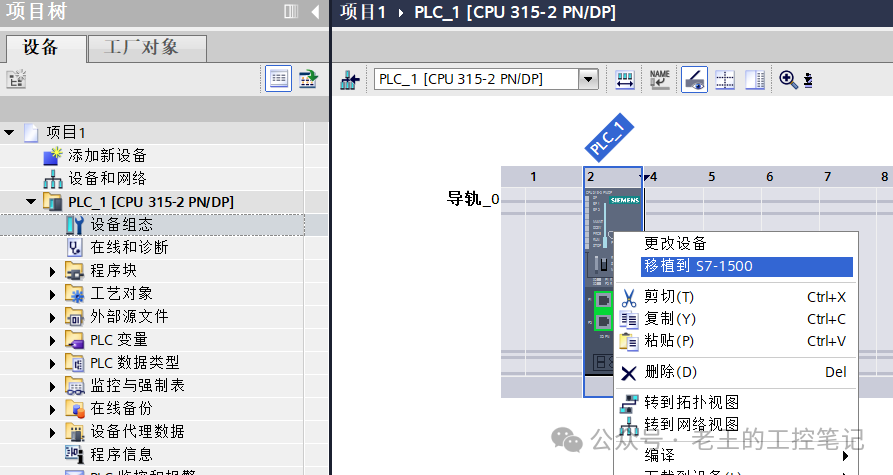

第4步：定向设备移植 - 切换到 S7-1500
在 TIA Portal 的项目树中，右键单击原有的 S7-300/400 站，选择“移植到 S7-1500...”，然后在弹出的硬件目录中选择目标 S7-1500 CPU 型号。

• 核心配置调整：
  • I/O 地址重映射：系统会尝试自动映射，但务必检查并确保关键 I/O 的地址与原系统保持一致，以减少程序修改量。
  • 更新分布式站组态：删除项目中旧的 ET200M/S 站，根据实际硬件，从硬件目录中添加新的 ET200MP/SP 站。
  • 替换特殊模块：将程序中对 FM、CP 等特殊模块的调用，替换为对新模块（如 TM Count, CM PTP）或 S7-1500 内置功能（如 PID）的调用。

第5步：整体编译与错误修正
执行项目的“整体编译”。编译报告中的错误和警告必须逐一解决，直至“0错误”。

• 高频错误速查：	错误类型	可能原因	解决方法
  SFC/SFB 未找到	S7-1500 不再支持部分旧的系统函数/功能块。	查找手册，替换为 S7-1500 的等效指令。例如，SFC103 “DP_TOPOL” 的功能可用 TIA Portal 的诊断指令或直接从 硬件组态 在线诊断获取。
  数据类型错误/冲突	原程序存在地址重叠使用（如 MD20 既用于浮点数存储，又被间接寻址用于整数操作）。	重新规划数据块（DB），为不同功能的数据分配独立的存储区，避免地址重叠。
  设备组态不兼容	使用的 GSD 文件版本过旧，与新版本 TIA Portal 或固件不兼容。	下载设备制造商提供的最新版 GSDML 文件并安装，重新进行设备组态。
  通讯故障（预览）	Profinet 设备名称未分配、IP地址设置错误或网络组态不正确。	在“网络视图”中正确配置 Profinet 设备的名称和 IP 地址，确保与实际硬件设置一致。

04 针对不同方案的额外程序调整

根据你选择的移植方案，程序上还需做一些针对性处理。

场景A：分步移植（先I/O后CPU）的调整重点

此场景下，新旧硬件系统会并存一段时间，需确保兼容。

1. 务必更新并下载硬件组态：每当在 TIA Portal 中为新的 ET200MP/SP 站更新了 GSD 并完成组态后，必须将这个修改后的硬件组态下载到仍在运行的旧 S7-300/400 CPU 中。这是保证新旧 I/O 站之间 Profibus/Profinet 通讯正常的唯一方法。
2. 调整诊断逻辑：原程序中可能使用 SFC13/SFC59 等读取模块诊断信息。由于新老模块的数据记录区结构可能不同，这部分诊断读取程序可能需要调整。
3. 暂留特殊模块：对于 CP340/341、FM350 等特殊模块，在分步移植初期可暂时保留在旧站中，待最后更换 CPU 时再一并处理其替换逻辑。

场景B：整体移植（一步到位）的调整重点

此场景的核心是处理掉所有旧模块的逻辑。

1. 定位功能重写：FM351-FM354 及 FM357 的定位控制程序，需要全部基于 S7-1500 的“运动控制”工艺对象和指令库进行重写。对于 4 轴及以上应用，务必选用 CPU 1511T/1515T 等运动控制型 CPU。
2. PID 功能迁移：将 FM355 模块的 PID 控制回路，迁移到 S7-1500 CPU 内置的 PID 功能块（如 PID_Compact）。注意参数需要重新整定，因为算法和接口已有差异。
3. 无直接替换模块的逻辑重构：对于 FM356、FM458 这类没有直接替换型号的模块，必须仔细分析其原有控制逻辑，使用 S7-1500 的标准指令或 SCL 语言重新实现，并务必经过充分的仿真测试。

05 现场调试与验证：三步确保投产成功

硬件安装和程序下载完成后，系统性的调试验证是最后一道安全阀。

1. 接线验证：使用万用表等工具，对照图纸逐一核对接线的正确性，特别是模拟量（AI/AO）信号的极性、量程端子设置等。
2. 打点测试：
   • 数字量：手动触发各个输入（DI）点，观察对应的输出（DO）点动作是否符合预设逻辑。
   • 模拟量：使用信号发生器在 AI 通道输入标准信号（如 4mA, 12mA, 20mA），在监控表中检查读取值是否准确。
3. 联调测试与试运行：
   • 空载运行：在不连接真实工艺设备的情况下，让系统连续运行 24 小时，通过 TIA Portal 的在线诊断功能监控 CPU 负载率（建议长期运行在 60% 以下）、内存使用情况以及是否有通讯报警。
   • 带载测试：逐步接入真实的传感器和执行器，进行单动、联动测试，验证所有工艺逻辑。
   • 故障模拟：人为制造一些典型故障，如断开传感器线缆，检查系统的诊断信息是否能够准确上报，确认诊断功能正常。

关键注意事项与经验总结

1. 硬件匹配是根基：替换前，反复确认模块的电压等级、信号类型等基本参数完全兼容。
2. 分步实施控风险：分步移植时，严格控制单次更换的 I/O 站点数量，建议不超过 2 个，防止故障范围扩大。
3. 仿真测试保安全：程序移植修改后，务必先在 TIA Portal 的 PLC 仿真环境中进行测试，无误后再下载到实体 CPU。
4. 备份重于一切：原项目、每次重大修改后的项目，都必须有独立备份。这是遇到问题时能够快速回退的保障。
5. 关注固件版本：将 S7-1500 CPU 和模块的固件更新到较新的稳定版本，通常能获得更好的兼容性和更多功能。
6. 优化数据管理：利用此次移植机会，将数据块（DB）按功能（如设备控制、配方参数、报警日志等）重新规划，便于未来维护。
7. 同步更新HMI：移植后，连接到 PLC 的 HMI 画面中的变量地址也需要相应更新，否则会导致通讯失败或显示错误。
8. 监控网络状态：调试阶段，充分利用 TIA Portal 的拓扑视图和在线诊断，实时监控 Profinet 网络的通讯质量，排查丢包、延迟问题。

总结而言，从 S7-300/400 到 S7-1500 的成功移植，依赖于 精准的硬件匹配、标准化的程序迁移流程以及全面的系统化验证。遵循本文梳理的路径和要点，可以系统性地管理风险，在有限的窗口期内达成升级目标。在实际操作中遇到的具体问题，也欢迎在技术社区如 云栈社区 进行交流探讨。
