自动驾驶HIL测试实战：硬件在环仿真的核心价值与技术要点

硬件在环（Hardware-In-the-Loop, HIL）本质上是一种将真实硬件（通常是控制器、执行器或传感器接口）置于由计算机实时模拟的虚拟车辆与环境中的测试方法。简而言之，就是把自动驾驶域控制器、传感器网关或制动ECU等真实组件，连接到一台“模拟的世界”中。虚拟的道路、交通参与者、传感器回波、定位信号被实时计算并发送给真实硬件，硬件据此做出决策（如下发制动指令），再将动作反馈回模拟器，从而形成一个完整的测试闭环。

将真实硬件接入虚拟世界，有两个关键要点：一是实时性，模拟必须以接近真实世界的时间尺度运行，否则控制器的时序和延迟表现将失真；二是接口还原，虚拟环境需通过各类总线、模拟信号甚至视频流，真实地驱动目标硬件的输入输出。HIL巧妙地将“实验室可控性”与“硬件真实性”结合，成为自动驾驶系统开发中不可或缺的一环。

HIL在自动驾驶开发中的关键作用

在自动驾驶开发周期中，HIL扮演着多面手的角色。它是快速验证控制逻辑与硬件接口的试金石。自动驾驶控制器与底层执行单元之间存在海量的消息、状态和时序要求，若仅依赖纯软件仿真，其接口匹配性和异常处理能力难以得到充分保证。将真实控制器接入HIL平台，即可在可控场景中观察硬件在不同工况下的反应、总线负载情况及异常处理流程，从而在早期发现接口不匹配、时延超限或异常状态覆盖不全等问题。

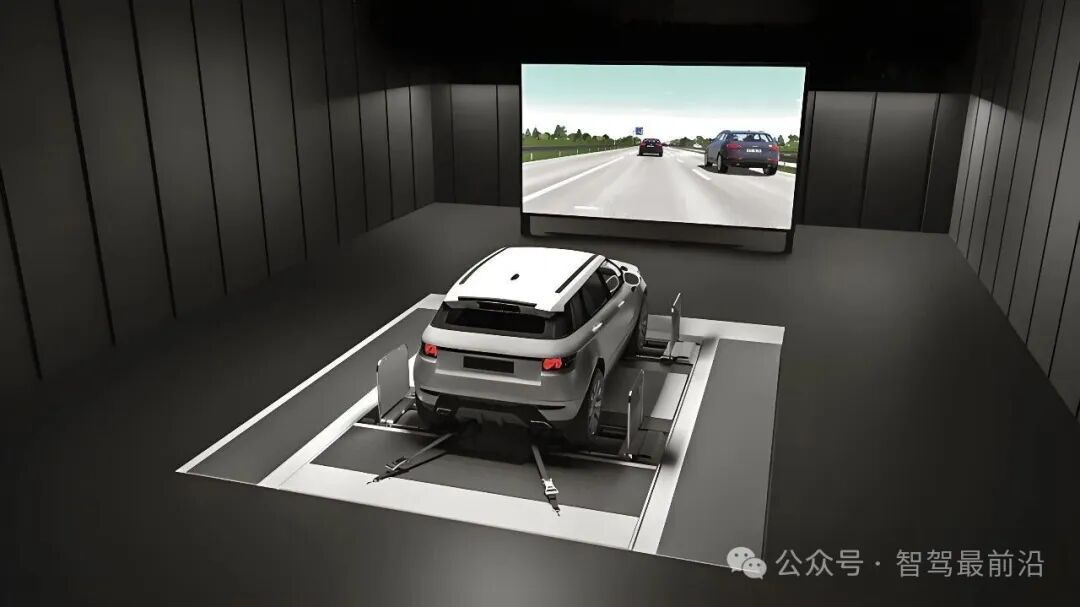

（图片源自网络）

HIL能够对极端与罕见场景进行高密度、可重复的测试。真实道路上的某些边缘情形出现概率极低，但对安全影响极大，例如冰面打滑下的多轴失效、复杂交叉口的多方决策冲突、多个传感器同时被遮挡等。HIL可以在短时间内将这些场景反复运行数千次，观察控制器行为、记录失败模式、调优安全策略，有效降低后期产品上市的潜在风险。

HIL还是连接模型仿真（MIL/SIL）与实车道路测试的关键桥梁。在典型开发流程中，算法先在模型环或软件环中进行逻辑验证，随后推进到HIL，将真实硬件纳入验证链路，最后才进入实车测试。这种分层验证策略不仅大幅节省成本，也显著降低了将问题带至真实车辆的概率。同时，HIL也是回归测试与持续集成的重要工具，每次软硬件变更后，都可在HIL上运行自动化回归场景，及时捕捉回归缺陷。

HIL对于合规与功能安全验证至关重要。在ISO 26262功能安全框架下，随着开发进入高安全等级（ASIL）要求，必须对硬件/软件在失效情况下的行为进行充分论证与测试。HIL能够模拟传感器失效、通信丢包、执行器迟滞等故障，检验系统的诊断、降级或安全停车（fallback）逻辑是否符合安全要求。对于SOTIF相关的场景边界与未知失效模式，HIL也提供了一个高度可控的试验平台。

实施HIL测试的技术要点与常见做法

要让HIL测试发挥最大价值，需要把握多项技术细节。实时仿真能力是首要基础。这不仅要求“跑得快”，更要求仿真平台必须在固定步长内完成车辆动力学、传感器模型和环境逻辑的所有计算，并在严格的时间窗口前将数据输出给真实硬件。控制器的运行频率通常在几十到几百赫兹，部分底层控制回路甚至要求千赫兹级别的更新频率，因此仿真平台的计算链路、操作系统调度和网络传输都需要精心设计，以避免抖动（jitter）和超时。

传感器建模是HIL成败的核心之一。摄像头、激光雷达、毫米波雷达、超声波、GNSS/IMU等，每类传感器的物理特性各异，模拟方式也大不相同。对于摄像头，逼真的图像流（包含光照变化、雨雪、运动模糊）对感知算法验证至关重要；对于雷达，回波模型需考虑多径效应、反射强度和噪声；对于定位系统，仿真需支持差分定位、信号遮挡导致的跳变等。常见的做法是将传感器仿真与物理引擎耦合，或采用基于真实数据回灌的方式来校准模型，以提升感知层在HIL中的可信度。

（图片源自网络）

接口与协议层的还原同样关键。自动驾驶系统中常见的通信方式包括CAN、Ethernet（含车载以太网AVB/TSN）、FlexRay、LIN以及各类模拟/数字I/O。HIL平台需能模拟这些总线的负载、时延、帧丢失和优先级冲突。特别是在多域控制器和域网关互联的架构下，总线拥塞或优先级倒置会直接影响控制决策，HIL可以提前暴露这些系统级问题。

故障注入是HIL的强项。可以在仿真中定义传感器噪声突增、通信丢包率提高、执行器信号饱和、电源瞬变等故障，进而观察整车控制器的降级策略是否按预期工作。优秀的HIL测试不仅关注“系统能否完成任务”，更会检验“系统在不理想条件下能否安全退出”，这正是自动驾驶安全设计的核心。

自动化与度量是提升HIL效率的另一关键。成熟的HIL实验室会将场景库、回归套件、数据采集和结果判定自动化，测试结束后自动生成并归档报告。常用的性能度量指标包括决策延迟、控制稳态误差、轨迹跟踪偏差、碰撞概率估计，以及在故障触发下的安全完成率等。这些指标需要通过可复现的脚本在基准场景中收集，以便进行长期对比和回归追踪。

最后需注意，不同层级的HIL测试侧重点不同。整车级HIL关注控制与执行在车辆动力学和车身系统耦合下的表现；传感器信号级HIL强调传感器回波与感知算法的交互；网络级HIL则用于评估域间通信与分布式决策的正确性。将这些层级组合成完整的验证链路，可以实现从模块到系统的逐步放大测试。

HIL的局限性与实车测试的互补

尽管HIL非常强大，但它并非万能。仿真模型不可能与真实环境完全一致，无论是车辆动力学、轮胎与路面的复杂相互作用，还是多变的光学现象和电磁干扰，模型总存在简化和假设。对于感知而言，真实世界的不可预测性（如偶发的强反光、镜头脏污、复杂背景物体）往往难以在仿真中被完全还原。因此，过度依赖HIL而忽视封闭场地和开放道路的实车验证，会带来“仿真通过但现实失效”的风险。

（图片源自网络）

某些硬件行为仅在物理世界中才会显现，例如电子元件在温度极限下的非线性失真、连接器物理松动导致的间歇性故障等，仅靠HIL难以完全覆盖。HIL能模拟信号层面的异常，但对这类物理失效的模拟需要结合环境试验（温湿度、振动）与硬件可靠性试验来补充。

因此，HIL的角色应定位为一个“高效的中间层”。在软件开发和硬件交付的早中期，利用HIL进行大批量、低风险、可重复的验证与回归；在产品走向成熟前，再将通过HIL验证的版本带入实车测试，用真实环境填补仿真的盲区。简言之，HIL将“危险与稀有事件”的验证搬入可控实验室，而道路测试则补全“真实世界的物理边界”，二者互为支撑，缺一不可。

总结：为什么HIL值得高度重视

将真实硬件置入模拟世界，这一构想看似简单，但在自动驾驶这样复杂且安全敏感的系统开发中，其带来的价值极为实际。HIL在缩短开发周期、降低测试成本、快速复现边缘场景、支撑功能安全论证以及实现自动化回归等方面，均发挥着不可替代的作用。它让自动驾驶系统能够在“零风险”的实验室内被逼问至极限并修补漏洞，从而将更稳定、更安全的版本推向最终的实车验证。

要把HIL用好，建议从项目初期就将HIL纳入整体验证策略，而非视作最后的准入门槛；建立可复用的场景库和自动化回归流程，实现测试的碎片化与持续执行；高度重视传感器模型与接口协议的真实性，特别是对感知和通信链路进行深入校准；将HIL的测试结果与实车试验数据交叉比对，形成“模型校正-仿真验证-实车验证-再校正”的迭代闭环；最后，始终保持对仿真局限性的清醒认识，将环境应力试验与长期的硬件可靠性试验作为必要的补充手段。
