汇川H5U/Easy系列PLC PID功能块详解：从参数配置到自整定应用

一、PID功能概述

PID控制器，即比例-积分-微分控制器，是工业过程控制领域应用最广泛的闭环控制算法。它通过对设定值与实际反馈值的偏差进行比例、积分、微分运算，实现对温度、压力、流量、速度等模拟量的高精度、稳定控制。

汇川技术的H5U与Easy系列PLC均内置了成熟的PID功能块。这些功能块支持自整定、PWM脉冲输出、模拟量输出等多种控制模式，能够灵活应对各种工业场景的控制需求。

典型应用场景包括：

• 温度控制：如加热炉、恒温箱、注塑机的温度精准调控。
• 压力控制：如恒压供水系统、气动设备的压力稳定。
• 速度控制：如变频器驱动的电机调速、卷绕设备的张力恒定。
• 流量控制：如液体或气体管道流量的精确调节。

二、PID指令格式与参数说明

1. PID指令格式（梯形图）

在汇川的AutoShop编程软件中，PID指令以功能块形式调用，通常集成在系统库中。主要提供两种类型的指令：

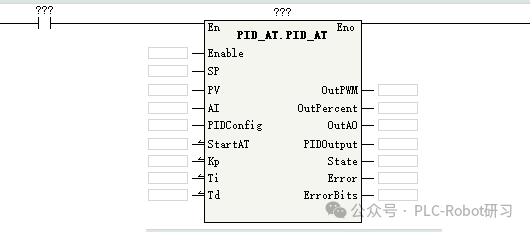

一种是支持模拟量输出的通用标准PID指令，其功能块接口如下图所示：

另一种是专门为温度控制（尤其是加热/冷却控制）优化的PID指令，功能更为丰富：

2. 核心输入/输出参数详解

调用PID功能块时，需要理解并设置以下关键参数：

• SP (SetPoint)：设定值。期望系统达到的目标值，数据类型为 REAL（浮点数）。
• PV (Process Value)：过程反馈值。来自传感器的实际测量值，数据类型为 REAL。
• AI：模拟量输入值。部分功能块允许直接输入整型模拟量地址，数据类型为 DINT。
• Kp：比例增益。决定控制器对当前误差的反应强度。设定范围通常为0.01至1000，值越大响应越快，但过大可能导致振荡。数据类型 REAL。
• Ti：积分时间（单位：秒）。用于消除静态误差，值越大积分作用越弱。设置为0时，关闭积分作用。设定范围通常为0.01至10000，数据类型 REAL。
• Td：微分时间（单位：秒）。用于预测误差变化趋势，抑制超调，值越大微分作用越强。设置为0时，关闭微分作用。数据类型 REAL。
• OutPWM：PWM脉冲输出使能。设置为 TRUE 时，功能块将输出PWM脉冲信号；FALSE 时关闭。
• OutAO：模拟量输出值。功能块计算出的控制量，可直接关联到模拟量输出通道。
• State：运行状态字。用于显示PID功能块的当前工作状态，如是否处于自整定、是否出错等。

3. PID_Config结构体参数

除了上述基础参数，PID功能块通常需要一个 PID_Config 结构体来进行更细致的配置。该结构体内部通常包含通用配置、输入配置、输出配置和高级配置等子结构，方便对PID行为进行模块化管理。

4. StartAT自整定功能详解

汇川PLC的PID功能块一大亮点是集成了自整定（Auto-Tuning）功能。启动自整定后，系统能自动分析被控对象特性，并计算出相对较优的 Kp、Ti、Td 参数，极大简化了工程师的调试工作。

自整定执行条件（以加热控制为例）：

• 当前过程值（PV）低于设定值（SP）。建议SP设置为设备常用的工作温度。
• 将 StartAT 引脚置为 TRUE，触发自整定过程。

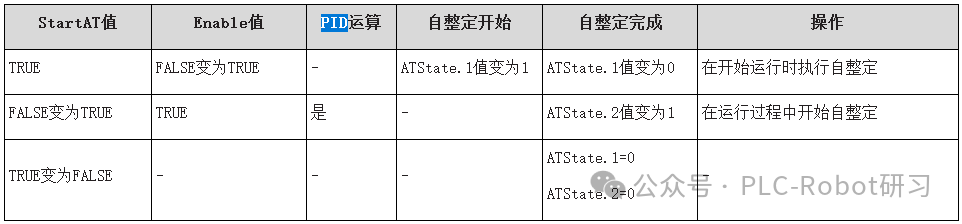

StartAT 信号与系统状态、自整定过程的逻辑关系如下表所示：

使用提示：
PID控制的核心原理与参数整定方法（如临界比例度法、衰减曲线法）是通用的，在基础 & 综合知识领域有深入探讨。如果你已经熟悉西门子、三菱等品牌PLC的PID应用，那么在汇川PLC上主要需要适应其特定的功能块调用方式和参数接口，其底层的控制逻辑和调试思路是相通的。掌握一种，便能更快地触类旁通。
