CAN 2.0A协议核心解析：标准帧结构与嵌入式应用实践

最近在项目中初次接触CAN通讯，系统学习了CAN 2.0A协议的相关知识。与深入协议底层细节不同，本文旨在从纯应用开发的角度出发，对CAN 2.0A的定义、核心规则、帧结构以及常见问题进行梳理和总结，希望能为同样初涉此领域的开发者提供一个清晰、实用的入门参考。

一、什么是CAN 2.0A协议？

CAN，全称Controller Area Network（控制器局域网），是由博世公司在1986年推出的串行通信协议。它的核心设计目标是在多个设备间实现可靠、实时的通信。最初主要应用于汽车电子领域，如今已广泛扩展至工业自动化、智能设备等诸多场景。

CAN 2.0规范主要分为两个子版本：2.0A和2.0B。简单来说，CAN 2.0A仅支持11位标识符的标准帧，而CAN 2.0B则在兼容标准帧的基础上，增加了对29位标识符的扩展帧的支持。为了聚焦于基础概念，本文内容将完全围绕CAN 2.0A展开，不涉及2.0B及更高阶的CAN FD等协议。

因此，我们可以将CAN 2.0A理解为CAN通信协议的基础版本。它结构简洁、硬件实现要求相对较低，非常适合作为初学者理解多节点、差分总线通信原理的起点。

二、CAN 2.0A协议规定了什么？

从应用配置的角度看，CAN 2.0A协议的核心规定可以归纳为以下四点，这几点也是我们在项目实践中必须遵循的准则：

1. 物理层规定：总线采用CAN_H和CAN_L两根差分信号线进行数据传输。为确保信号完整性，防止反射干扰，总线两端必须各接一个120Ω的终端电阻。
2. 标识符（ID）规定：仅支持11位标准ID，其数值范围为0x000至0x7FF，共计2048个唯一ID。这个ID不仅用于区分不同报文，也直接决定了报文在总线上的优先级（数值越小，优先级越高）。同一总线上不允许出现ID冲突的报文。
3. 数据长度规定：数据帧的有效负载（数据场）长度被严格限定为0到8个字节。任何企图发送超过8字节数据的操作都将被视为不符合协议规范，无法成功传输。
4. 通信机制规定：采用多主、非破坏性仲裁的通信方式。所有节点地位平等，无中心主机调度。当多个节点同时发起通信时，它们会通过比较ID进行仲裁，优先级低的节点会自动退出发送，且不会破坏正在传输的数据。此外，诸如CRC校验、应答、错误帧处理等复杂流程均由硬件控制器自动完成，极大简化了软件开发者的负担。

三、CAN 2.0A帧结构与帧类型

协议总共定义了5种帧类型，但对于大多数应用开发者而言，唯一需要主动配置和处理的只有数据帧。其他帧类型均由CAN控制器硬件根据总线状态自动产生和处理。

帧类型1：标准数据帧（唯一需要用户配置的帧）

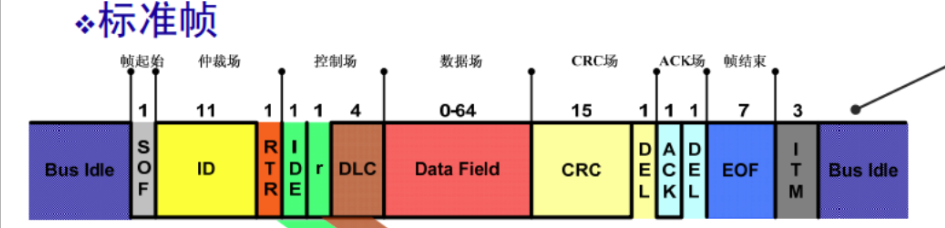

标准数据帧是我们实际发送和接收业务数据的载体。其结构按照总线上的传输顺序排列，理解每个字段的功能是应用开发的关键。

1. 帧起始（SOF）：1位，固定为显性电平（逻辑0）。它像一个“发令枪”，通知总线上所有节点一帧数据即将开始传输。此字段由硬件自动生成。
2. 仲裁场：这是帧的核心部分，包含 11位ID 和1位RTR位。ID用于标识和仲裁；RTR位在数据帧中固定为显性（0），以示与远程帧的区别。
3. 控制场：共6位，包含：
   • IDE位：固定为显性（0），表明此帧是标准帧（而非扩展帧）。
   • 保留位：1位，必须为显性（0）。
   • DLC位：4位，需要手动配置，用于指明后续数据场的长度（0-8字节）。
4. 数据场：长度由DLC指定，范围0-8字节。这里存放实际要传输的应用数据或指令，是通信的最终目的。
5. CRC场：包含15位CRC校验码和1位隐性界定符。由硬件自动计算和校验，用于检测数据传输过程中是否发生错误。
6. ACK场：包含ACK槽和ACK界定符。接收节点在正确接收到数据后，会在ACK槽位置发送一个显性电平进行应答。此过程完全由硬件自动处理。
7. 帧结束（EOF）：7位隐性电平（逻辑1），标志本帧传输结束，由硬件自动生成。

小结：在实际开发中，我们配置一个CAN数据帧，通常只需要关心三件事：设置11位ID、指定DLC数据长度、填充数据场内容。其余所有字段的组装、发送、校验和应答，都由CAN控制器硬件完美代劳。这体现了CAN协议将复杂网络通信协议机制硬件化的设计智慧，极大降低了软件复杂度。

帧类型2~5：远程帧、错误帧、过载帧、帧间隔（无需用户配置的帧）

这几种帧从应用层面看，仅需了解其作用即可，硬件会自动管理它们。

1. 标准远程帧：用于向特定ID的节点请求数据。其结构与数据帧类似，但RTR位为隐性（1），且没有数据场。在实际应用中，远程帧的使用频率极低。
2. 错误帧：当任何一个节点检测到总线错误（如位错误、格式错误等）时，会立即自动发送错误帧，强制终止当前传输，通知所有节点进入错误状态以进行后续处理。
3. 过载帧：类似于“流控”信号。当某个接收节点内部处理速度跟不上数据到达速度时，会自动发送过载帧，意在请求发送方延迟发送后续数据帧。在现代高性能MCU系统中，此帧已较少出现。
4. 帧间隔：用于分隔连续的数据帧或远程帧，由硬件自动插入的一段隐性位间隔，保证总线节点间的同步，对应用层完全透明。

四、CAN 2.0A协议的核心特点

基于以上内容，我们可以总结出CAN 2.0A协议的几个突出特点，这些特点也解释了它为何能在严苛的工业与汽车环境中经久不衰：

1. 多主对等：总线无中心主机，任何节点在总线空闲时均可主动发起通信。
2. 非破坏性仲裁：基于ID的优先级仲裁机制，解决了总线冲突问题，且不会造成数据损坏。
3. 抗干扰能力强：差分信号传输方式，对共模噪声有天然的抑制作用。
4. 高可靠性：硬件集成完善的错误检测（CRC）、确认和故障隔离机制，应用层无需编写复杂的错误处理代码。
5. 结构简洁：仅需两根双绞线，布线简单，系统易于搭建和维护。

五、初学者的常见问题与排查思路

在实际动手调试CAN总线时，以下几个问题是新手最容易遇到的“坑”：

1. ID冲突：总线中所有报文的ID必须是唯一规划的。如果两个节点使用了相同的ID发送报文，将导致不可预知的通信故障和数据丢失。务必在系统设计阶段就规划好ID分配表。
2. 终端电阻缺失：这是导致通信不稳定、丢帧甚至完全无法通信的最常见原因。务必检查总线两端是否准确接入了120Ω终端电阻。
3. 波特率不匹配：总线上所有节点的通信波特率必须严格一致（如500Kbps、1Mbps）。发送与接收方波特率不同将直接导致通信失败。
4. 差分线接反：将CAN_H和CAN_L两根线接反，通常会导致无法建立正常通信。
5. 数据超长：试图发送超过8字节的数据。这在CAN 2.0A协议下是无效操作，需要由应用层进行分包处理。

希望这份从应用视角整理的笔记，能帮助你快速把握CAN 2.0A协议的要领。学习过程中，多动手实践，多观察总线数据，是理解这类基础 & 综合通信原理的最佳途径。如果在实践中遇到其他有趣的问题或心得，也欢迎在云栈社区与大家交流分享。
