工业温度测量：热电偶工作原理、选型与常见类型解析

在工业自动化与过程控制领域，精确的温度测量是保证工艺稳定、产品质量和设备安全的核心环节。作为一种历史悠久且应用广泛的温度传感器，热电偶的选型、安装与维护直接关系到生产系统的可靠运行。那么，热电偶究竟如何工作？面对众多型号又该如何选择？本文将深入解析其工作原理、核心特性与选型策略。

热电偶的工作原理与结构

热电偶基于塞贝克效应工作。它由两根不同材质的金属导线（称为热电极）在一端焊接在一起，形成测量端（或称热端、工作端）。另一端则保持开路或连接到测量仪表，称为参考端（或称冷端、补偿端）。

当测量端与被测介质接触受热，而参考端保持恒定温度（或通过电路补偿）时，由于两种金属的电子逸出功不同，回路中会产生一个与两端温差成比例的热电势（毫伏级电压）。测量这个热电势，即可推算出测量端的温度。

从结构上看，一支工业用的热电偶远不止两根导线。它通常包含保护套管、绝缘材料、接线盒等部件，以应对严苛的工业环境。

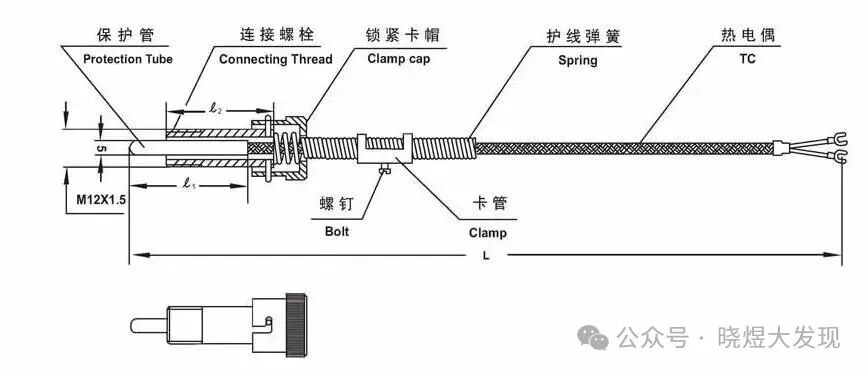

热电偶（TC）结构分解图，展示了保护管、连接螺纹、锁紧卡帽等关键部件。

得益于其独特的工作原理与坚固的结构设计，热电偶展现出一系列卓越特性，使其在工业测温中占据不可替代的地位。

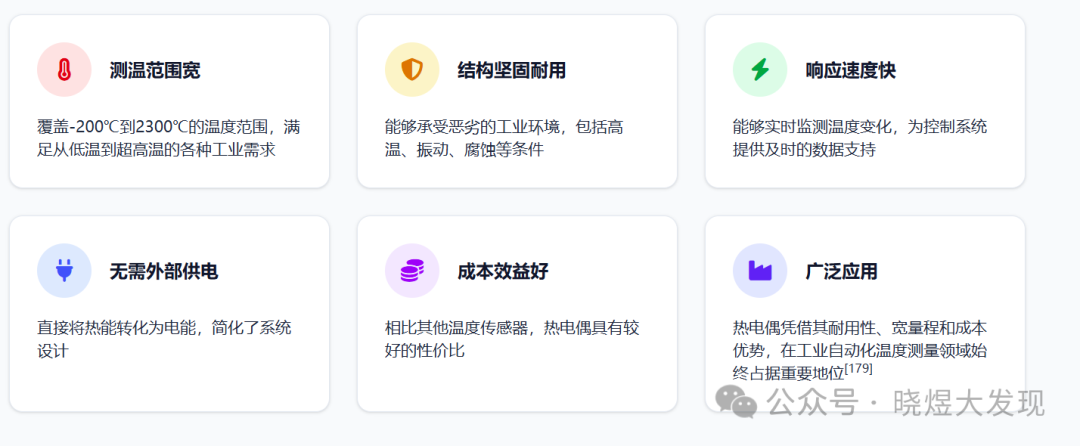

图示概括了热电偶的六大优势：测温范围宽、结构坚固、响应快速、无需外部供电、成本效益高、应用广泛。

热电偶的主要类型与特性

根据构成热电极的金属材料不同，热电偶分为多种标准化分度号，常见的有K型、E型、S型、J型、T型等。它们在测温范围、精度、适用环境和成本上各有侧重。

K型热电偶（镍铬-镍硅）

K型是工业应用中最常见的类型，约占70%以上的市场份额。

• 测温范围：
  • 长期使用：-200℃ ~ 1000℃
  • 短期使用：-200℃ ~ 1200℃
  • 极限范围：-270℃ ~ 1372℃
• 核心特性：
  • 线性度好：热电势与温度近似呈线性关系，便于显示和控制。
  • 抗氧化性强：适合在氧化性和惰性气氛中使用。
  • 性价比高：在宽温区内性能稳定且价格相对亲民。
• 注意事项：在氧分压较低的弱还原性气氛中，可能发生“绿蚀”（铬元素选择性氧化），此时建议选用N型热电偶或加强保护管措施。

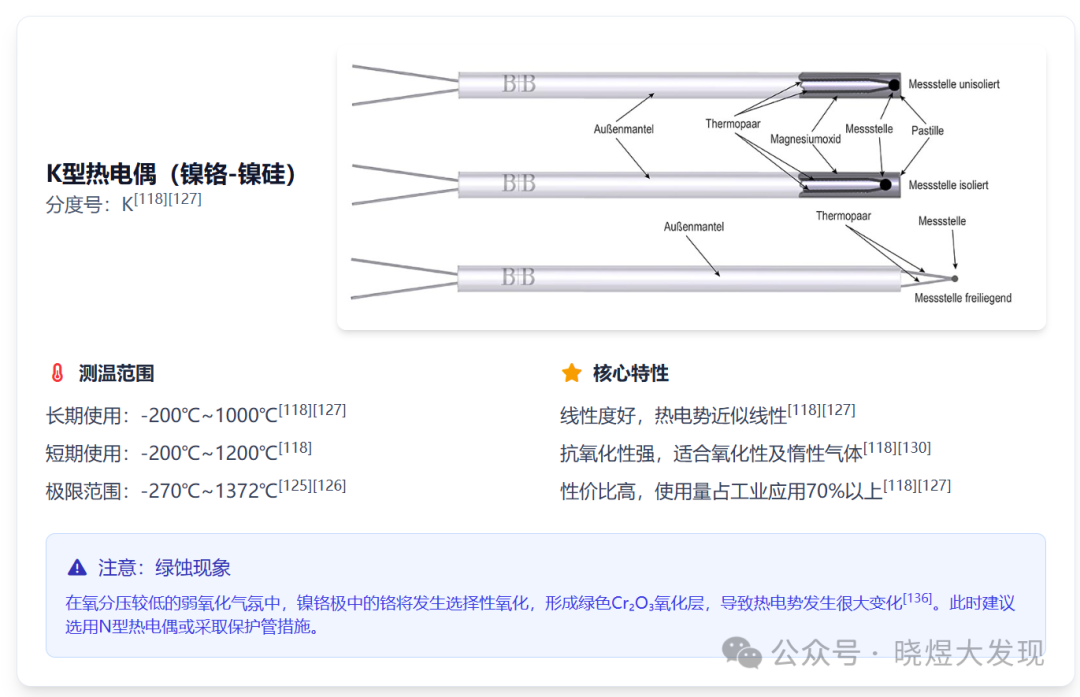

K型热电偶剖面结构及详细技术参数说明。

E型热电偶（镍铬-铜镍）

• 测温范围：
  • 长期使用：-200℃ ~ 600℃
  • 短期使用：-200℃ ~ 800℃
  • 极限范围：-270℃ ~ 1000℃
• 核心特性：
  • 灵敏度最高：其热电势率最大（约5.6μV/0.1℃），非常适合微弱温差测量。
  • 低温区精度高：在-200℃~400℃范围内，精度通常优于K型。
  • 耐湿性好：对高湿度环境的耐受性较强。

S型热电偶（铂铑10-铂）

• 测温范围：
  • 长期使用：0℃ ~ 1300℃（或1600℃）
  • 短期使用：0℃ ~ 1400℃（或1768℃）
• 核心特性：
  • 精度高、稳定性好：在所有热电偶中准确度等级最高，常作为标准温度计使用。
  • 国际温标依据：是国际温标（ITS-90）中630.74℃~1064.18℃区间的内插仪器。
  • 抗氧化性强：宜在氧化性气氛中连续使用。缺点在于价格昂贵，热电势较小，机械强度较低。

其他常见类型快速参考

• J型（铁-铜镍）：测温范围约-210℃~1200℃，适用于还原性气氛，价格低廉，但铁极易氧化。
• T型（铜-铜镍）：测温范围约-270℃~400℃，低温性能优异，稳定性好，常用于低温测量。

主要热电偶类型关键参数对比

• K型（镍铬-镍硅）：-200℃~1372℃，线性度好，抗氧化性强，性价比高。
• E型（镍铬-铜镍）：-200℃~900℃，灵敏度最高（5.6μV/0.1℃），适合微弱温差测量。
• S型（铂铑10-铂）：0℃~1600℃，精度最高，国际温标标准，价格昂贵。
• J型（铁-铜镍）：-210℃~1200℃，还原性气氛适用，价格低廉。
• T型（铜-铜镍）：-270℃~400℃，低温性能优异，稳定性好。

热电偶的行业应用

其耐用性、宽量程和成本优势，使热电偶渗透到几乎所有需要温度监控的工业领域。

热电偶在冶金、电力、石化及新能源等关键行业的典型应用场景。

热电偶五步选型决策流程

面对具体项目，如何挑选最合适的热电偶？可以遵循以下系统化的选型流程。

1. 确定温度范围

• 明确边界：确定被测介质的长期工作温度、短期峰值温度以及可能的最低温度。
• 预留余量：选型时，热电偶的长期使用温度上限应高于工艺实际最高温度，为传感器留出安全余量。
• 精度考量：不同温度区间，同一种热电偶的精度可能不同，需结合测量精度要求考虑。

2. 分析环境气氛

• 气氛类型：判断测量环境是氧化性、还原性、惰性还是真空。例如，K型适用于氧化气氛，J型适用于还原气氛。
• 有害成分：分析气氛中是否含有硫、碳、卤素、金属蒸汽等，这些成分可能侵蚀热电偶丝或保护管。
• 压力与流速：高压或高速流体会对热电偶结构产生机械和热冲击。

3. 选择热电偶类型（分度号）

• 匹配温度与气氛：综合前两步结论，筛选出符合温度范围和气氛要求的几种分度号。
• 权衡性能与成本：在满足基本要求的前提下，对比灵敏度、线性度、稳定性。例如，在-200~400℃区间追求高精度可选E型，在0-1300℃氧化气氛追求稳定可选S型，而通用宽温区性价比之选往往是K型。
• 参考官方文档与行业惯例：查阅详细的技术参数表，并了解同类工艺中常用的类型。

4. 选择保护管材质与结构

• 耐腐蚀性：根据介质腐蚀性选择保护管材质（如304/316不锈钢、因科镍、陶瓷等）。
• 机械与热性能：考虑介质的压力、流速、磨损性以及可能的热冲击，选择具有足够机械强度和抗热震能力的保护管。
• 响应时间：保护管直径、壁厚以及内部填充材料（如致密氧化镁）直接影响热响应速度，需根据控制系统的要求选择。

5. 验证与优化

• 小批量试用：在正式大批量采购前，进行现场试用，验证热电偶在实际工况下的性能、寿命和稳定性。
• 建立监控体系：记录试用数据，为建立长期的预防性维护和定期更换计划提供依据。

选型是一门平衡的艺术，需要在温度、环境、性能、响应速度、寿命和成本之间找到最佳结合点。系统的选型流程和充分的技术文档研读是做出正确决策的基础。希望这篇关于热电偶的解析能为您在工业测温方案设计中提供清晰的指引。获取更多工业控制与传感器技术深度内容，欢迎持续关注云栈社区。
