电商系统订单超时自动取消：从定时任务到延时消息的架构实践

我们在美团 APP 下单，假如没有立即支付，进入订单详情会显示倒计时，如果超过支付时间，订单就会被自动取消。

网上虽然有很多相关的文章，但不少方案其实不太适合真实的业务场景。今天，我们就来深入剖析一下如何设计订单超时自动取消的功能，希望能带给大家一些更贴近实战的启发。

1 定时任务方案

首先，我们最容易想到的自然是定时任务的方案。

方案流程：

1. 每隔 30 秒查询数据库，取出最近的 N 条未支付的订单。
2. 遍历查询出来的订单列表，判断当前时间减去订单的创建时间是否超过了支付超时时间，如果超时则对该订单执行取消操作。

这个方案工程实现相对简单，但它会间隔性地对数据库造成一定的 IO 压力。特别是当订单量非常大时，高频次的查询对数据库的性能是个不小的考验。

从功能模块角度来看，定时任务方案通常包含 调度层 和 业务逻辑层 两部分。

关于定时任务的实现策略，我们可以简单划分为 单机版 和 集群版。

2 定时任务方案：单机版

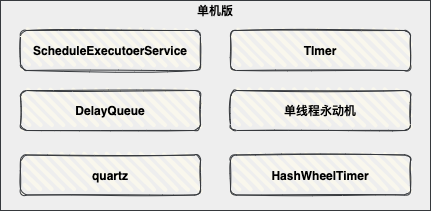

我们可以使用 Timer 、ScheduledExecutorService、Quartz 非常容易地实现单机定时任务。

但笔者并不推荐使用单机版的方案，举个简单的例子：

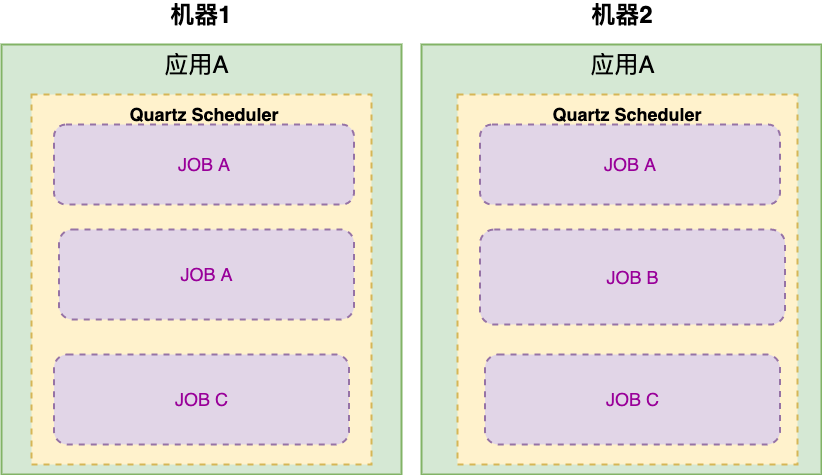

假设我们应用 A 通过 Quartz 调度三个定时任务 A、B、C，当集群部署时，可能会出现多台不同机器实例同时执行相同任务的风险。

此时，我们可以通过加锁的方式来规避，如下图所示：

但这种方式并不优雅，同时定时任务应用内调度层会经常空跑。我们更希望的是三个定时任务 A、B、C 能均匀分布在应用 A 的不同实例中。接下来，笔者会介绍亲身经历的三种集群版定时任务方案。

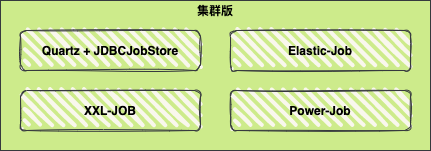

3 定时任务方案：集群版

3.1 Quartz + JDBCJobStore

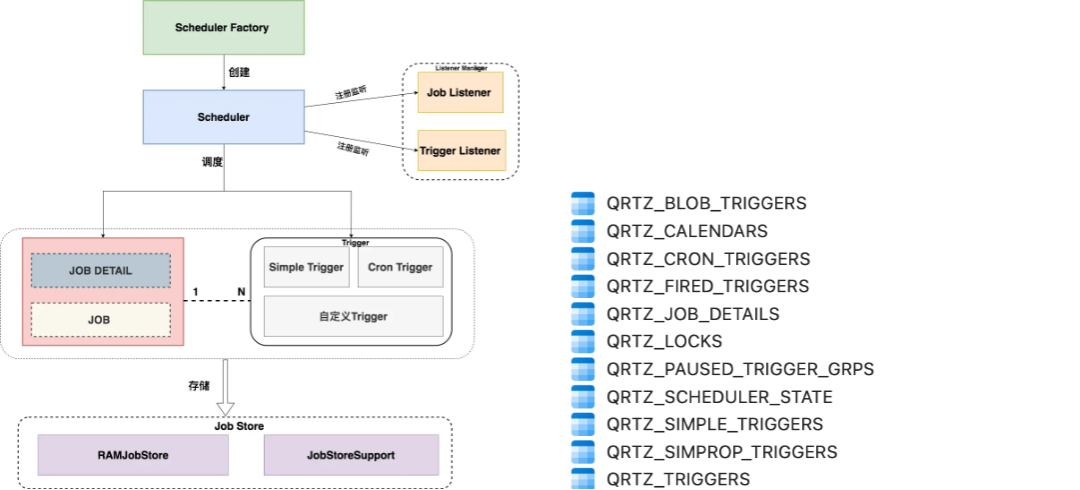

Quartz 本身支持集群模式，但需要在数据库中添加 11 张特定的表，对业务系统有一定的侵入性。

笔者曾经服务的一家彩票公司，订单调度中心就是使用 Quartz 的集群模式，实现了日均百万订单的调度处理。

需要特别注意的是：基于底层数据库悲观锁的机制，Quartz 的集群模式性能并不算高。如果执行频率高的任务数量达到一定规模，可能会出现性能瓶颈。

3.2 Elastic-Job

ElasticJob 定位为轻量级无中心化解决方案，使用 jar 包的形式提供分布式任务的协调服务。

ElasticJob 从本质上来讲，底层的任务调度还是通过 Quartz，它的优势在于可以依赖 Zookeeper 作为协调中心，将任务通过负载均衡算法分配给应用内的 Quartz Scheduler 容器。

举例：应用 A 有五个任务需要执行，分别是 A，B，C，D，E。任务 E 需要分成四个子任务，应用部署在两台机器上。

图中，应用 A 在启动后，5 个任务通过 Zookeeper 协调后被分配到两台机器上，通过各自的 Quartz Scheduler 执行不同的任务。

相比 Quartz 集群模式，ElasticJob 的可扩展性更高，同时因为是本地内存存储 JOB，性能也非常好。但是 ElasticJob 的控制台功能相对粗糙，主要因为它基于 Quartz + Zookeeper 的实现机制。通过控制 Zookeeper 节点来间接操作应用内任务，这种方式不够灵活。所以笔者认为 ElasticJob 更多的还是定位于一个框架，而不是一个完整的调度平台。

3.3 任务调度平台

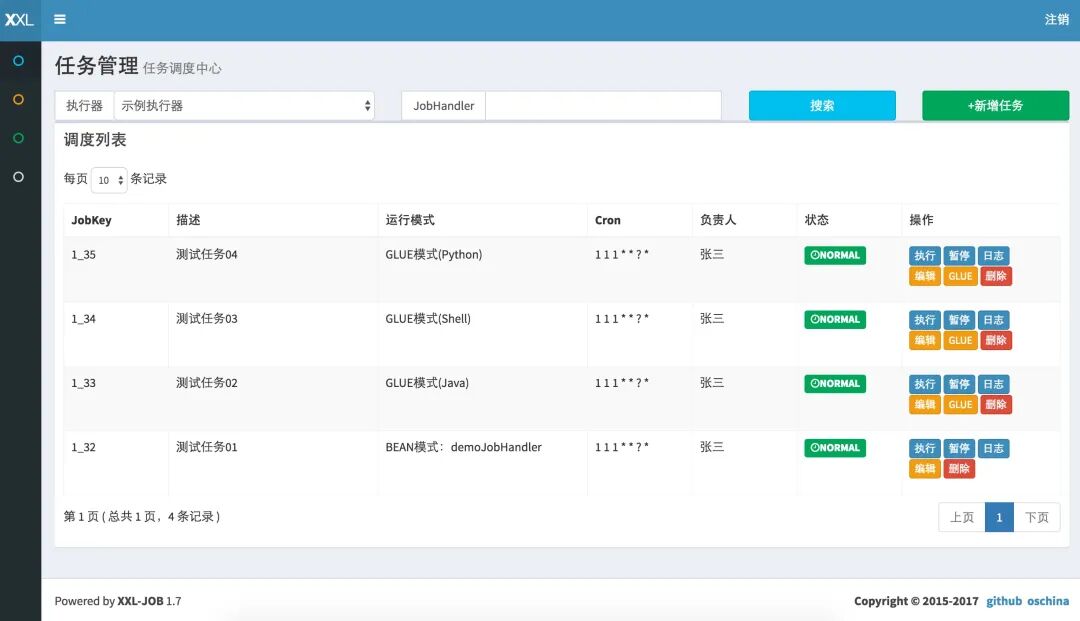

笔者非常认可任务调度平台这种模式。XXL-JOB 是一个使用最广泛的分布式 任务调度平台。

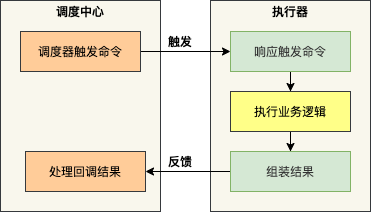

在这种模式下，业务系统和调度平台分开部署。我们在调度中心上配置应用以及其定时任务，当任务需要执行时，调度平台会触发业务系统的任务，业务系统执行完任务之后，再将结果反馈给调度平台。

业务系统和调度平台都可以水平扩展以实现高可用，同时在调度平台可以配置灵活的调度策略（比如 重试机制、广播模式 等）。

XXL-JOB 并不完美，因为其底层依然是基于数据库悲观锁的机制，虽然通过时间轮等方式做了一定程度的优化，但依然存在性能瓶颈。很多公司，比如神州专车、美团，都有自己自研的任务调度平台。这种模式非常适合多团队协作，便于大规模调度任务的统一管理。如果你使用 Spring Boot 等框架进行开发，可以很方便地与之集成。

4 延时消息方案

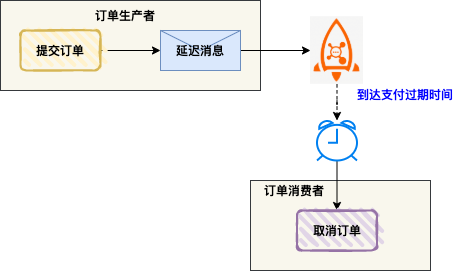

延时消息是一种非常优雅的实现模式。订单服务生成订单后，发送一条延时消息到消息队列。消息队列在消息到达支付过期时间时，将消息投递给消费者，消费者收到消息之后，判断订单状态是否为已支付，假如未支付，则执行取消订单的逻辑。

4.1 消息队列 RocketMQ

RocketMQ 4.X 生产者发送延迟消息的代码如下：

Message msg = new Message();
msg.setTopic("TopicA");
msg.setTags("Tag");
msg.setBody("this is a delay message".getBytes());
//设置延迟level为5，对应延迟1分钟
msg.setDelayTimeLevel(5);
producer.send(msg);

RocketMQ 4.X 版本默认支持 18 个 level 的延迟消息，其延迟等级是通过 broker 端的 messageDelayLevel 配置项确定的。

RocketMQ 5.X 版本则支持任意时刻的延迟消息，客户端在构造消息时提供了 3 个 API 来指定延迟时间或定时时间。

如果技术团队的基础架构能力较强，笔者非常推荐使用 RocketMQ 5.X 的延迟消息功能。

4.2 自研延迟服务

基于 RocketMQ 4 内置的延迟消息只能支持几个固定的延迟级别。像快手、滴滴等公司，则开发了单独的 Delay Server 来调度延迟消息。

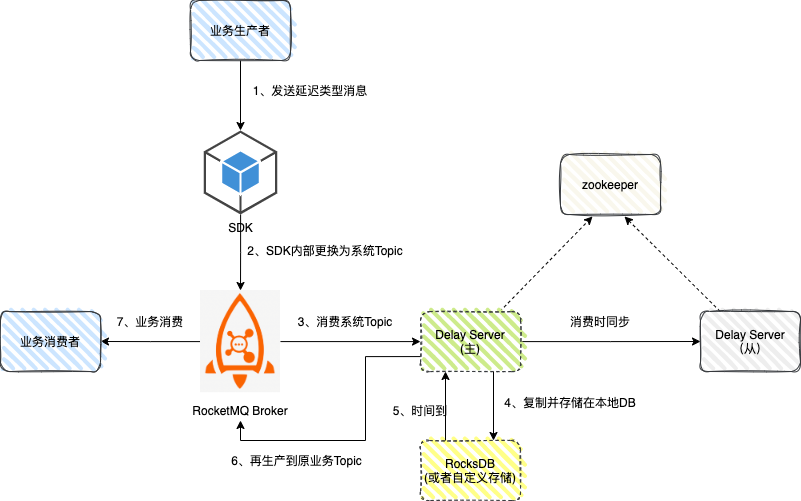

上图这个结构并没有直接将延迟消息发到 Delay Server，而是更换 Topic 以后存入 RocketMQ。这样的好处是可以复用现有的消息发送接口（以及其上的所有扩展能力）。对业务方来说，只需要在构造消息的时候额外指定一个延迟时间字段即可，其它用法都不变。

自研单独的 Delay Server 不仅可以适配 RocketMQ 4.X，也可以适配 Kafka，同时也能获得非常高的性能。说实话，这是一个非常实用且灵活的方案。

4.3 Redis 延迟队列

Redis 延迟队列是一个轻量级的解决方案，开源社区有成熟的实现，比如 Redisson。

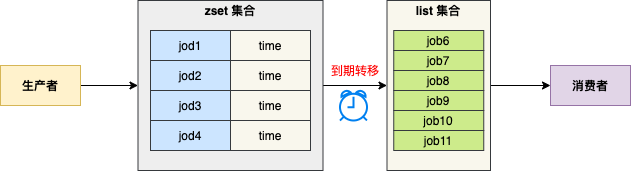

图中，我们定义两个集合：

1、zset 集合
生产者将任务信息发送到 zset 集合，value 是任务编号，score 是任务执行的时间戳。

2、list 集合
守护线程检测 zset 集合中到期的任务，若任务到期，将任务编号转移到 list 集合，消费者从 list 集合弹出任务，并执行任务逻辑。

需要强调的是：Redis 虽然可以实现延迟消息的功能，但它并不是真正意义上的消息队列，在使用过程中还是 有小概率会丢失消息 的风险。

5 最佳实践

5.1 并发口诀：一锁二判三更新

不管我们使用定时任务还是延迟消息，都不可避免会遇到 并发执行任务 的情况（比如消息重复消费、调度重试等）。

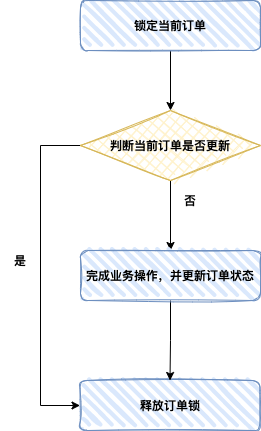

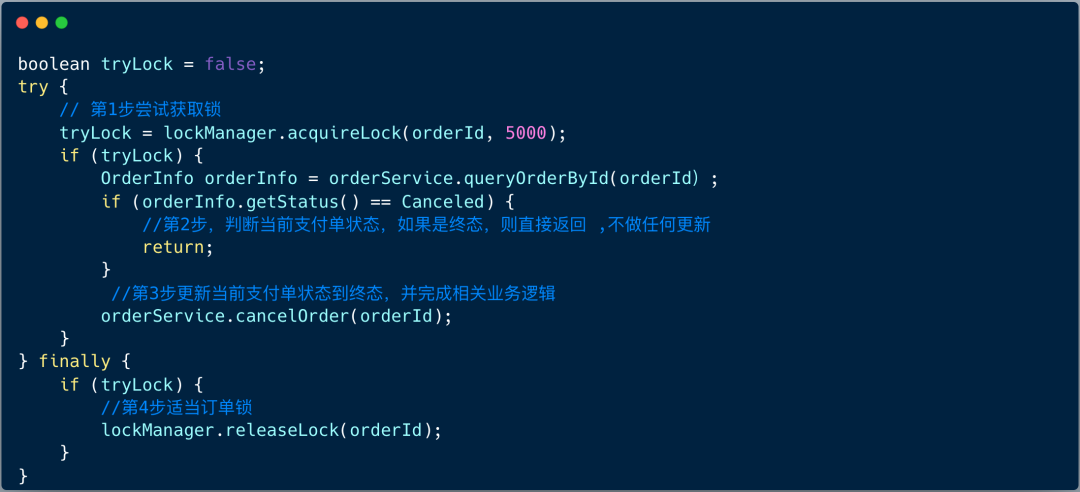

当我们执行任务时，可以按照 一锁二判三更新 这个口诀来处理：

1. 锁定 当前需要处理的订单。
2. 判断 订单是否已经更新过对应状态了。
3. 如果订单之前没有更新过状态，更新 状态并完成相关业务逻辑；否则本次不进行更新和业务操作。
4. 释放 当前订单的锁。

5.2 兜底意识 + 配置监控

虽然我们提到了很多的实现策略，但在现实实战中依然容易出现问题，比如不合理的操作导致消息丢失。

因此，我们应该具备 兜底意识。

假如少量消息丢失，我们可以通过每天凌晨跑一次兜底任务，批量将这些未处理的订单取消。这种兜底行为工程实现简单，同时对系统影响很小。

还有一点至关重要，就是 配置监控。

笔者曾经自研过任务调度系统，应用 A 接入后，从控制台发现每隔 2 个小时调度应用 A 的任务时，经常发生超时。通过分析，才发现是应用 A 的线程出现了死锁。这种问题出现的几率并不低，因此 配置监控 特别有必要。

对业务系统来讲，监控分为两个层面：系统监控 和 业务监控。

• 系统监控
  在条件允许的情况下，建议关注性能监控、方法可用性监控、方法调用次数监控这三大类。


  上图是性能监控的示例图，展示了不同时间段的性能分布，实时统计 TP99、TP999、AVG、MAX 等维度指标，这也是性能调优的重点关注对象。

• 业务监控
  业务监控是从业务角度出发，各个应用系统需要从业务层面进行哪些监控。具体就是对业务数据、业务功能进行监控，实时收集业务流程的数据，并根据设置的策略对业务流程中不符合预期的部分进行预警和报警。

  比如订单系统中有一个定时结算的服务，每两分钟执行一次。我们可以在定时任务 JOB 中添加埋点，并配置业务监控，假如十分钟内该定时任务没有执行，则发送邮件或短信给相关负责人。

6 总结

这篇文章，我们总结了订单超时自动取消方案的两种主流思路：定时任务 和 延迟消息。

1、定时任务
定时任务的实现策略，我们可以简单划分为 单机版 和 集群版。笔者不推荐在生产环境中使用单机版。集群版有三种典型方式：Quartz + JDBCJobStore、ElasticJob、XXL-JOB。每种方式各有优缺点，从工程化和易管理角度出发，笔者更倾向于任务调度平台（如 XXL-JOB）这种方式。

2、延迟消息
延时消息是一种非常优雅的模式。本文介绍了三种方式：消息队列 RocketMQ、自研延迟服务、Redis 延迟队列。如果技术团队基础架构能力很强，推荐使用 RocketMQ 或者自研延迟服务。如果仅想用轻量级的实现，可以选择 Redis 延迟队列。

不管采用定时任务还是延迟消息，要保证架构的稳定性，还需要特别注意以下两点：

1. 并发口诀：一锁二判三更新；
2. 兜底意识 + 配置监控。

希望这些来自实战的经验，能帮助你在设计自己的系统时做出更合适的选择。技术方案没有绝对的好坏，关键在于与团队能力和业务场景的匹配。关于系统设计和架构的更多讨论，也欢迎到 云栈社区 交流分享。
