咱们做硬件的,应该都绕不开一家公司。我反正是关注了十年出头,估计大家已经猜到了,它就是嘉立创。

前言

从最早接触到现在,已经超过十年了。那时候还在上学,做比赛、搞毕设,画个简单的两层板,找嘉立创打样,感觉又便宜又快。后来毕业进了公司,负责的项目越来越复杂,电路板的层数从两层到四层,再到更多层,但还是一直在嘉立创下单。包括它家的元器件商城,买电阻电容、MCU,顺手就下单了,不用到处比价找货,确实省心。

立创商城Logo

之前我还专门写过文章介绍嘉立创的创业故事。他们老板本身就是硬件工程师出身,自己当过工程师,太知道同行们需要什么了。很多工程师对嘉立创有感情,原因其实很简单:它陪着我们从学生时代一路走过来,见证了我们画的板子从简单到复杂,也实实在在解决了最实际的痛点——打样方便、买器件方便,不用折腾。

近两年嘉立创推出FPC软板打样,圈里还讨论了一阵,说软板都做了,这是要把柔性板市场也卷一遍。我当时想的是,软板都做了,高多层板什么时候能更进一步?

毕竟现在的硬件世界,跟十年前已经完全不一样了。

从简单板子到高多层板:硬件变了,嘉立创也变了

十年前做个产品,单片机跑一跑,接几个传感器、几颗LED,两层板或四层板完全够用。现在呢?AI芯片、高速接口、大容量存储,全往一块板上堆。尤其是这两年AI硬件火起来,机器人、边缘计算盒子、AI服务器,对PCB的要求直接拉满。

有些主控芯片,配套的板子二十层起步,信号层、电源层、地层反复堆叠,还要严格控制阻抗、做等长布线,稍微有点误差,板子就可能跑不起来。做服务器主板的更夸张,四五十层是常态,里面走的都是几百Gbps的高速信号。

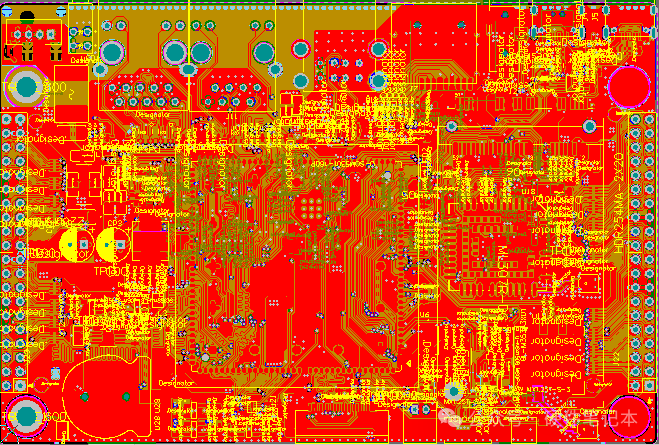

PCB设计示意图

这就是现状:硬件越来越复杂,板子越打越高。层数上去之后,难点不是一个一个来的,而是一堆一堆来的。你得考虑压合、钻孔、孔金属化和对位精度——压合实不实,钻孔光不光,镀铜匀不匀,对位准不准,每一项失误都会被放大几十倍。

有些板子因为元件多、尺寸有限,就必须做盲埋孔。在高密度板的设计里,盲埋孔几乎是绕不开的工艺,尤其是BGA封装的芯片,底下密密麻麻那么多引脚,不用盲埋孔根本没法走线。

针对这些越来越复杂的高多层板需求,嘉立创已经把盲埋孔、高多层板作为常规业务来承接。从简单的几次压合,到复杂的多次压合、交错盲埋孔,都能做。而且因为它是一站式服务,你不需要自己去跟PCB厂掰扯具体的工艺细节,下单时选好参数,后面基本就不用操心了。

HDI与高阶工艺:把天花板往上顶了顶

盲埋孔再往上走,就是HDI,也就是高密度互连板。

普通盲埋孔用的是机械钻,孔径有物理极限,钻头太细容易断。HDI用的是激光钻孔,孔径能做到更小,一般叫做微盲孔。孔径小了,在同样的面积里就能放下更多的过孔,走线的密度自然就上来了。

HDI还有一个特点,就是采用积层法,像盖楼一样一层一层往上叠加。每一层都做得很薄,层与层之间用微盲孔连接。这样做出来的板子,层数可以很高,但整体厚度不会太夸张,非常适合轻薄化的产品。HDI一般还分阶——1阶、2阶、3阶,阶数越高,工艺越复杂。1阶是一层微盲孔,2阶可以叠两层,3阶可以叠三层甚至更多。每上一阶,对位精度、镀铜均匀性的要求都是指数级增长。

现在的智能手机、无人机、智能手表,里面用的基本都是HDI板。内部空间就那么大,功能却越塞越多,不用HDI工艺根本装不下。

LPCAMM2内存安装示意图

去年我注意到一个消息:嘉立创现场展示了64层超高层PCB,以及1-2阶的HDI板。

64层是什么概念?前面提到的所有技术难点,到了64层这个级别,每一项的挑战都被放大了几十倍。这种高端多层板绝非一次压合而成,而是分多次逐渐叠加,然后再通过后续的增层压合,像搭积木一样累积到60多层。以前这种工艺,基本只有航空航天、高端通信设备才用得起,普通工程师想都不敢想,因为根本找不到愿意接小批量打样的厂。

现在嘉立创能做这个,意味着那些做小型化AI硬件、智能穿戴、无人机的团队,打样门槛又被拉低了一大截。小批量产品也能用上以前只有大厂才舍得投入的高阶工艺。

看着它把硬件门槛一步步降下来

回头看这十年,我最深的感触是:嘉立创一直在做同一件事,就是把硬件开发的门槛一步步降下来。

最早是做两层板打样,把价格打穿,让学生和创客也能随便尝试打板。后来是四层、六层,把高多层板打样的门槛往下拉。再后来是元器件商城,让你不用再满世界找料号。接着是SMT贴片服务,板子做回来直接贴好元件,不用自己动手焊。前几年上了FPC软板生产线,现在又把64层板和HDI工艺推向更广阔的市场。

从PCB制造到元器件采购再到贴片组装,它把硬件研发最基础、最繁琐的几个环节串联了起来,让你在下单之后不用再四处协调,板子回来就能直接调试。

顺便提一句,嘉立创IPO在即。一个从PCB打样起家的公司,能做到今天的体量,依靠的是什么?过硬的技术和充足的产能固然重要,但最核心的,恐怕还是这些年积累下来的工程师口碑。一个真正懂工程师痛点的平台,自然会获得市场的认可。

在这样专业的社区里,我们见证了无数像嘉立创这样的企业推动着整个行业向前发展。祝愿嘉立创未来发展得更好,持续为工程师们创造价值。
