马斯克官宣Terafab：2nm芯片巨厂开建，年产能目标1太瓦算力

埃隆·马斯克正式启动了名为“Terafab”的2纳米芯片制造工厂项目，其宏伟目标是实现年产能超过1太瓦（TW）的计算能力。据称，其中约80%的算力将部署于太空领域。

史上最大晶圆厂计划：TeraFab正式启动

3月22日，埃隆·马斯克宣布了一项雄心勃勃的计划：开建名为TeraFab的芯片制造工厂，这有望成为私营公司历史上规模最大的半导体制造设施之一。

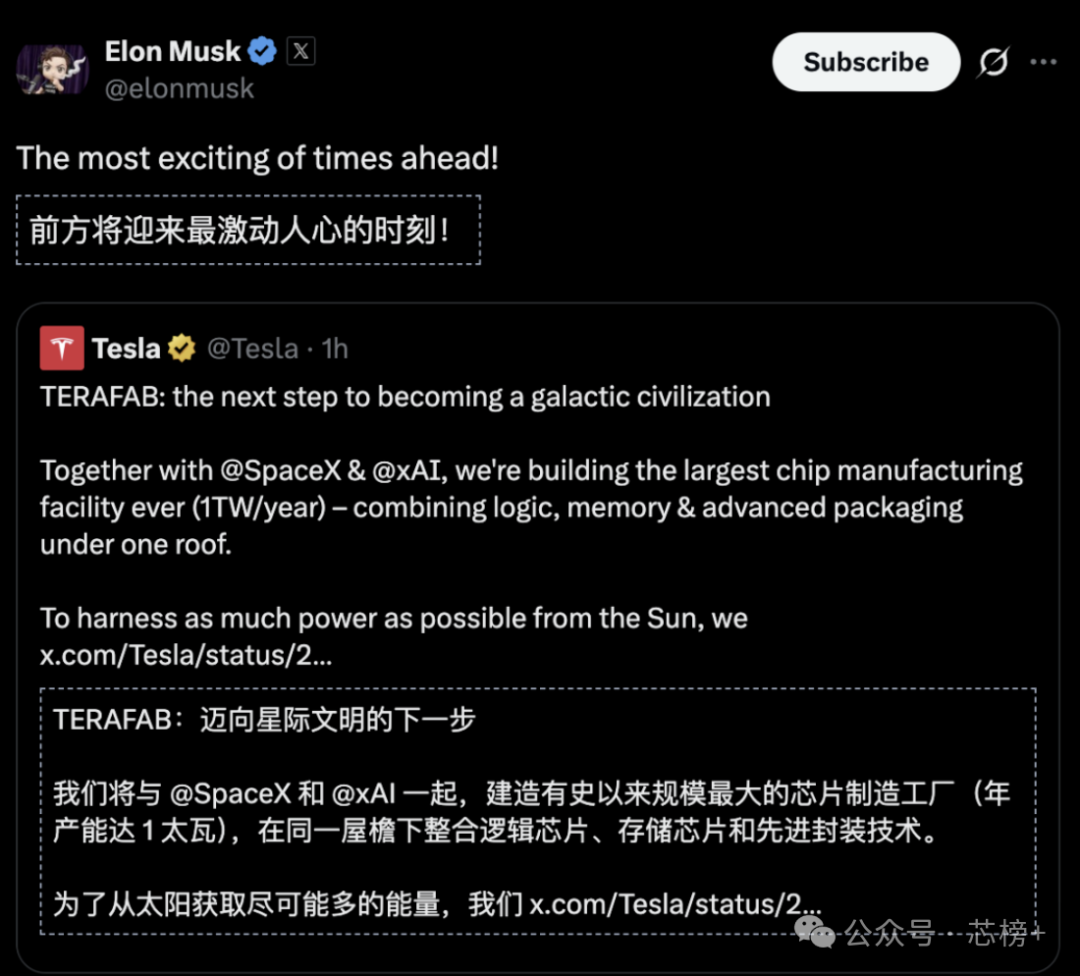

该工厂计划整合逻辑芯片、存储芯片以及先进封装技术，实现从设计到制造的全链条覆盖。特斯拉、SpaceX以及xAI将联合推动这一项目。马斯克表示，这是私营企业进军半导体领域的最大手笔，旨在让特斯拉跻身全球顶级半导体供应商行列，从而在从芯片到软件的整个技术栈中掌握自主权，减少对台积电、三星等外部供应商的依赖。

这一计划绝非小打小闹。项目总投资预计高达440亿美元（约合3030亿人民币），其中仅建厂成本就在200亿至250亿美元（约1377亿至1722亿人民币）之间。特斯拉充足的现金储备为这一巨额投资提供了底气。这一切都服务于马斯克长期的AI愿景：工厂的目标年产能是1太瓦（TW）算力。

这是什么概念？它相当于当前全球现有AI算力总和的50倍，或者2000万台顶级游戏电脑持续满负荷运行的输出。

1太瓦算力：难以想象的规模

1太瓦（1万亿瓦）是一个极其庞大的能量单位。它接近美国全年总电力消耗的两倍，足以同时为100亿部智能手机充电，或者驱动上千座大型数据中心全速运行。

更令人瞩目的是，这仅仅是起步。工厂将采用业界最先进的2纳米制程工艺，预计每年生产1000亿至2000亿颗芯片，专门为其三大核心业务提供动力：

• 全自动驾驶（FSD）：为特斯拉的自动驾驶系统提供专用芯片，减少对第三方解决方案的依赖。
• 擎天柱（Optimus）机器人：为机器人的AI处理提供核心算力支持。
• Dojo超级计算机：作为其训练人工智能模型的动力核心。

此外，项目还包括专为太空环境优化的D3芯片，能够耐受极端温度并处理海量计算任务。

目前，全球AI算力的年产出大约在200亿瓦左右，尚不及TeraFab目标产能的零头。马斯克似乎意在通过自建产能，从根本上解决未来算力短缺的瓶颈。他甚至展望未来实现千万亿瓦（Petawatt）级别的算力规模。

业界的质疑与现实的挑战

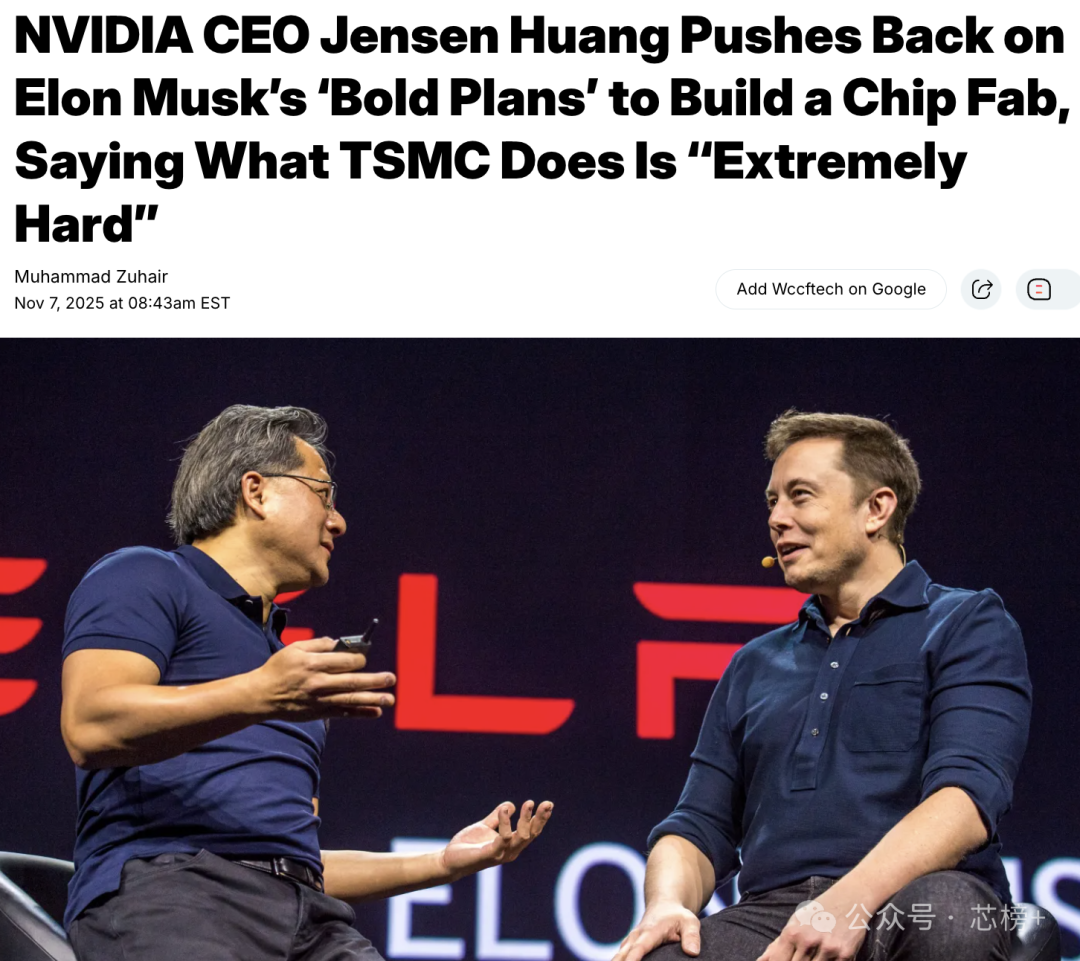

当马斯克高调宣布这一计划时，业界不乏冷静的声音。英伟达CEO黄仁勋就曾对此类“大胆计划”提出过质疑。

黄仁勋指出，建造先进的芯片制造工厂远非易事，这不仅仅是资金投入的问题。他以日本一家初创公司试图进军2纳米领域为例，指出即便投入数百亿美元，前景依然不明朗。台积电等企业几十年积累的技术壁垒和制造经验并非可以轻易跨越。

马斯克计划从零开始，直接挑战最顶尖的2纳米工艺，并实现月产10万片晶圆的规模，这被许多人视为一项极其艰巨的任务。此外，芯片制造的核心挑战之一——良品率控制，对于新入局者而言更是难上加天，达到可盈利的良率水平需要漫长的学习曲线和工艺磨合。因此，有网友调侃马斯克又在“画大饼”。不过，马斯克方的底气或许正来自于其雄厚的资金储备，声称能够承受初期的亏损。

终极愿景：超越地球的算力基础设施

然而，理解马斯克此举的关键或许在于，其根本目的可能并非纯粹的商业盈利。他的目标指向了更为宏大的远景：太空探索与星际文明。

该项目的终极野心是支持人类冲出地球，迈向火星乃至更遥远的恒星系统。马斯克透露，计划首先在奥斯汀建设第一座工厂，该工厂将具备制造各类逻辑和存储芯片，并完成封装测试的一站式能力。

惊人的是，这1太瓦算力中的80%计划被部署在太空。包括每年向太空运送大量物资，建设AI卫星网络和轨道数据中心，甚至在月球上建造基础设施。其背后的逻辑是：太空中太阳能获取效率远高于地球，不受天气影响，能量密度可达地面的5倍以上。

马斯克曾畅想，在一个由AI和机器人主导的、经济规模是地球百万倍的世界里，许多资源和服务将趋于免费，星际旅行也将成为可能。尽管这种远景听起来如同科幻，但考虑到马斯克在可回收火箭和电动汽车领域实现的突破，谁又能断言他完全做不到呢？对于这一重塑全球半导体格局与人工智能算力未来的大胆计划，科技界正屏息以待。如果你想了解更多前沿科技资讯和开发者趣闻，欢迎来云栈社区的开发者广场逛逛。
