一、刻蚀技术的基础：为什么它这么重要？

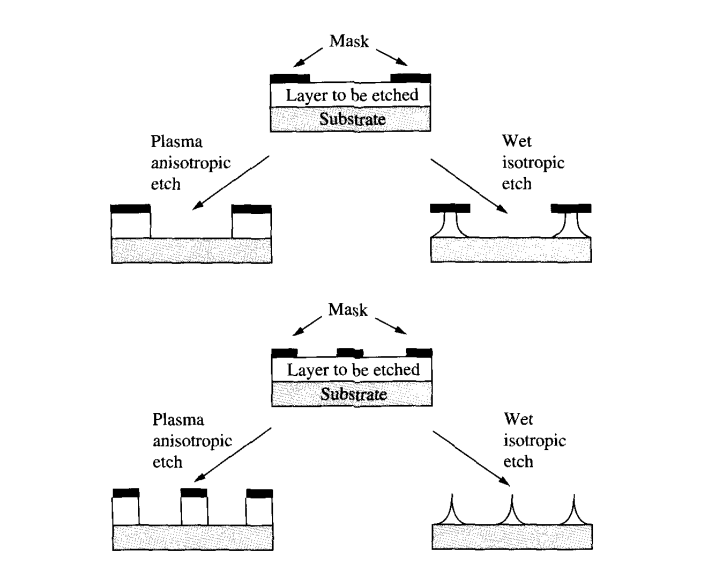

首先，让我们回顾一下刻蚀技术的基础。刻蚀工艺在半导体制造中扮演着至关重要的角色，它的主要任务是将预先设计好的图案从光刻胶转移到材料表面，并通过物理或化学手段去除表面的一部分，从而形成我们在芯片中看到的那些微小电路。
现代半导体制造已经进入了纳米级的微缩阶段。为了实现这些精细的结构，刻蚀技术必须具备极高的精度和稳定性，任何一个环节的微小偏差都可能导致整批芯片的失效。因此，它不仅仅是制造流程中的一环，更是决定芯片性能和良率的关键工艺。

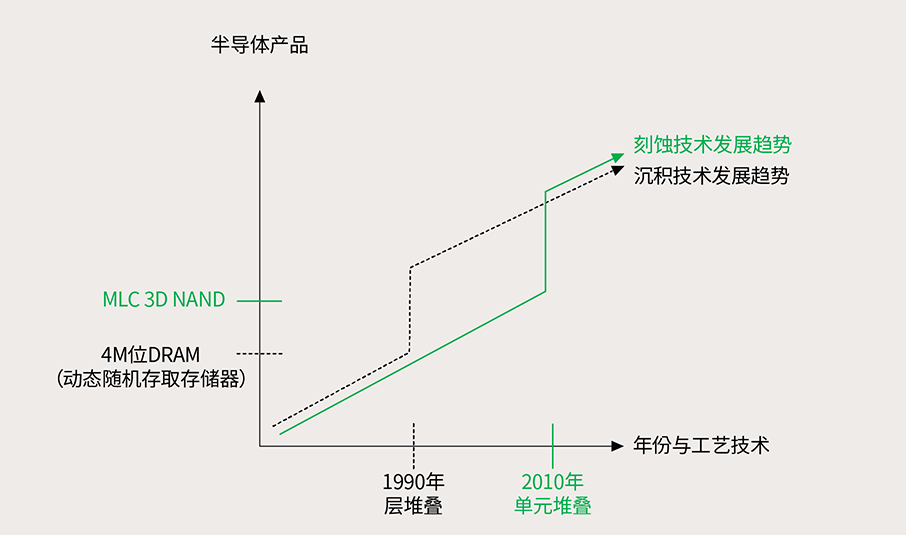

二、最新进展：刻蚀技术如何走向智能化？
随着技术的发展，刻蚀已经不仅仅是“去除表面”那么简单了。如今，其最新进展主要体现在精度控制、选择性刻蚀、以及智能化调控这几个维度上。
-
低损伤刻蚀：

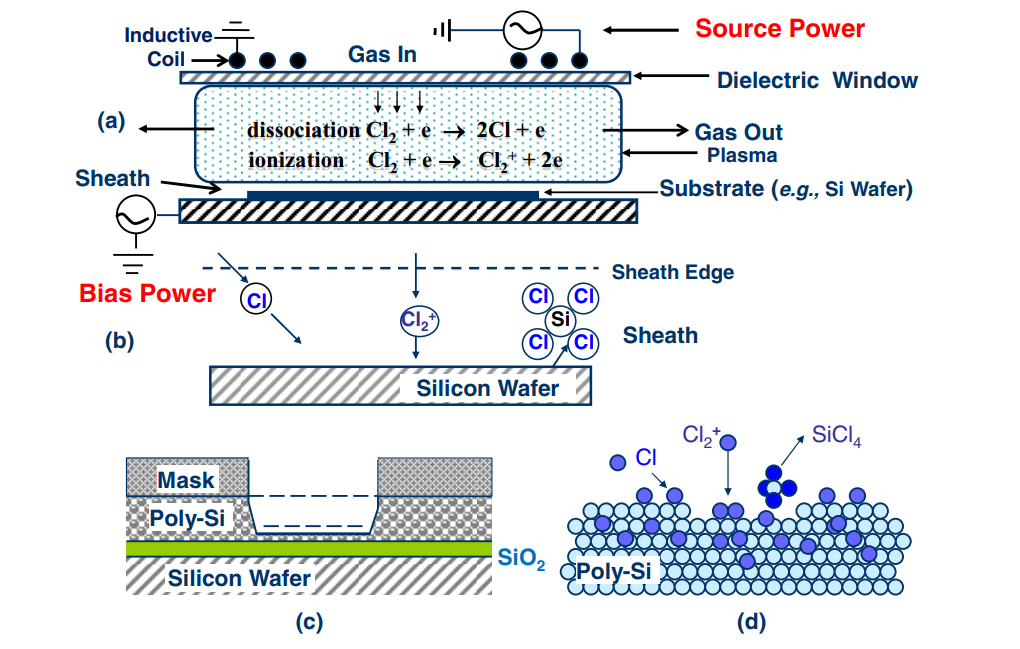

在芯片特征尺寸越来越小、材料堆叠越来越复杂的今天，如何避免刻蚀过程中对邻近材料产生不必要的损伤，已经成为一项关键技术。通过对气体成分、等离子体功率、偏压等参数的精确控制，现代刻蚀技术可以实现更低的物理和电学损伤，确保每个纳米级的微小结构都精确符合设计要求。
-
选择性刻蚀：
现代芯片结构往往是多种材料的“交响乐”，包含了硅、氧化物、氮化物、金属等多种薄膜。因此，选择性刻蚀——即只刻蚀目标材料，而尽可能少地影响其他材料——变得至关重要。通过精确调节刻蚀气体的配比、压力和能量，工程师们可以在不同材料之间进行精确的“雕刻”，避免交叉污染和结构坍塌。
- 智能化控制：
过去，刻蚀工艺很大程度上依赖于工程师的经验和预设的“配方”。而现在，随着大数据与AI技术的结合，刻蚀工艺正在向智能化迈进。例如，通过实时分析刻蚀过程中的光谱数据、等离子体发射信号乃至原位电子显微镜图像，AI模型可以动态调整工艺参数，实现更加精准和一致的刻蚀效果，同时还能预测和预防潜在缺陷。
三、刻蚀技术的应用：不止于传统逻辑芯片
刻蚀技术的舞台早已超越了传统的CPU、GPU逻辑芯片制造，其应用场景正在向更多前沿和关键的领域扩展。
- 3D NAND存储：
为了满足数据爆炸式增长的需求，3D NAND闪存采用了垂直堆叠的存储单元结构。这种结构需要刻蚀出极高深宽比（即又深又细）的通孔，其精度要求极其严苛。现代刻蚀技术的发展，特别是高深宽比刻蚀（HAR Etch）能力的突破，使得我们能够在极细微的尺寸下进行精准、均匀的纵向刻蚀，从而保证了存储芯片的容量、稳定性和读写速度。
-
量子计算：
作为当下最前沿的计算范式之一，量子计算的核心——量子比特（Qubit）对制造精度有着近乎“苛刻”的要求。在超导量子芯片或半导体自旋量子比特的制造中，刻蚀技术用于定义约瑟夫森结、量子点等关键结构。任何纳米级别的边缘粗糙度或尺寸误差，都可能严重影响量子比特的相干时间和操作保真度。因此，面向量子计算的原子层级别精密刻蚀技术，正成为突破相关制造瓶颈的关键。
-
先进封装：
随着摩尔定律逼近物理极限，通过先进封装技术来提升系统性能已成为行业共识。在扇出型封装（Fan-Out）、硅通孔（TSV）以及 Chiplet 集成等3D封装技术中，刻蚀被用于在高密度互连结构中精确制造微凸点、再布线层和通孔。这些工艺直接决定了封装后芯片的电学性能、散热效率和可靠性，是推动异构集成的核心引擎之一。
四、未来展望：精度与智能化的双重奏
从技术演进的角度看，刻蚀技术的未来将聚焦于以下几个方向：
-
更高精度与原子级制造：
随着制程节点向3nm、2nm甚至更小的方向发展，刻蚀技术将继续挑战物理极限。原子层刻蚀（ALE）等技术将变得更加成熟，能够实现单原子层级别的材料去除，为下一代半导体器件提供前所未有的尺寸控制和表面质量。
-
全面智能化与自适应制造：
未来的刻蚀设备将深度集成传感器和AI算法，形成一个“感知-决策-执行”的闭环系统。工艺过程将从静态配方升级为动态、自适应的实时优化，从而大幅提升生产效率和产品良率，降低对复杂环境波动的敏感度。
-
应对新材料挑战：
二维材料（如石墨烯、MoS₂）、新型铁电材料、高迁移率化合物半导体（如GaN、GaAs）等不断涌现。未来的刻蚀技术必须发展出针对这些新材料的专用工艺方案，解决它们在刻蚀速率、选择性、边缘特性等方面的独特挑战。
五、总结：精密雕刻师，塑造未来科技基石
从奠定海量数据存储基础的3D NAND，到探索计算新边疆的量子芯片，再到实现高性能系统集成的先进封装，刻蚀技术如同一位顶级的微纳雕刻师，为这些前沿领域的创新提供着不可或缺的精密加工能力。通过不断追求极致的精度控制，并积极拥抱智能化变革，刻蚀技术不仅持续推动着半导体产业本身的技术迭代，也为人工智能、自动驾驶、物联网等未来科技应用奠定了坚实的物理基础。想了解更多前沿制造技术的深度解析，欢迎访问云栈社区进行交流探讨。 |
