瑞萨电子的第三代电容式触摸技术（CTSU2）自2019年推向市场，在第二代技术的基础上实现了显著进化。它不仅在抗噪声能力上大幅跃升，还通过提高内部基准精度、支持低功耗模式以及引入高速并行扫描功能，为嵌入式人机交互设计带来了更多可能。
1. 抗噪声性能的大幅提升

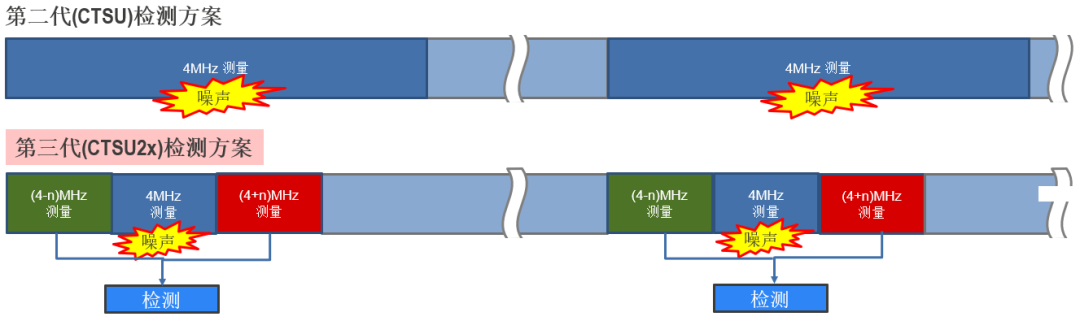

相较于第二代技术，CTSU2的核心抗噪改进在于采用了基于三频率测量的机制。它通过在多个不同频率点进行测量并对结果进行比较，有效规避了环境中的同步噪声干扰，从而在测量源头就大幅提升了系统的鲁棒性。

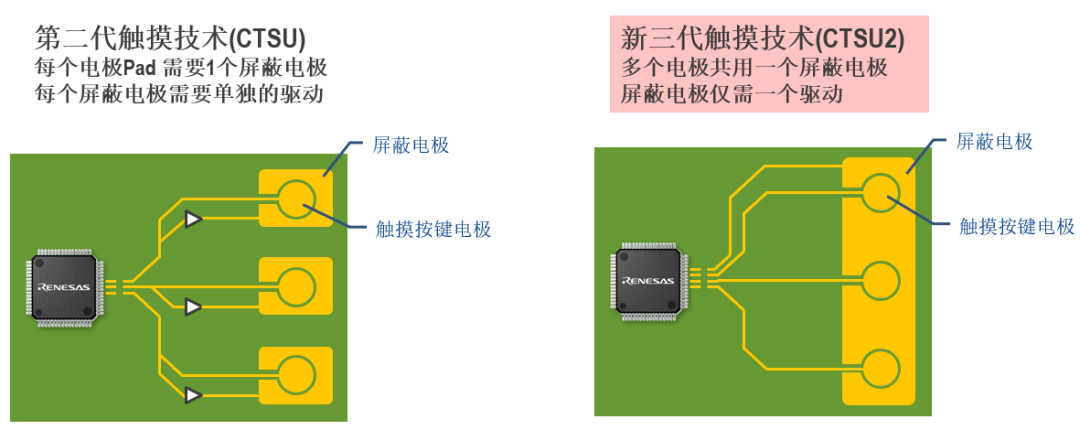

除了测量算法的升级，第三代技术在硬件设计上也进行了优化。它改进了屏蔽电极的布局方式，允许多个触摸感应电极共用一个屏蔽电极。这一设计极大地简化了PCB布局的复杂性，降低了硬件设计难度。同时，基于第三代技术的自电容感应方式，能够更好地支持防水与抗噪声设计。
2. 内部基准精度显著提高

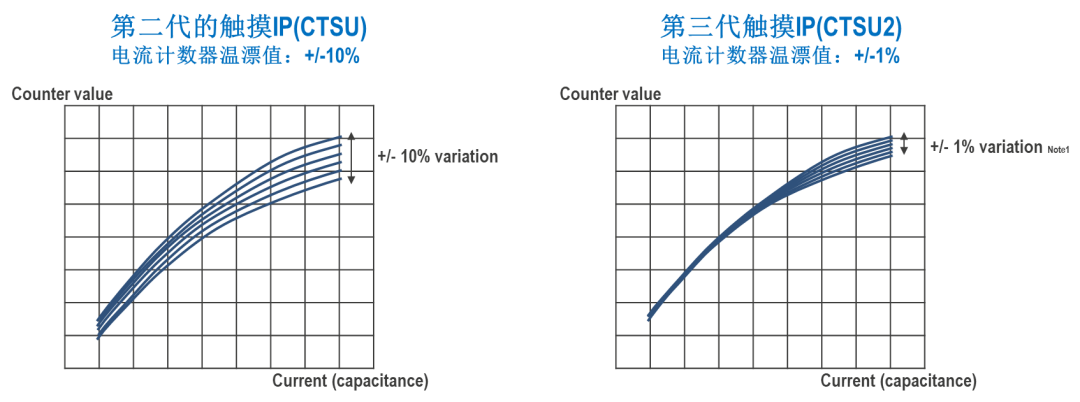

在传感器精度方面，CTSU2通过改进的ICO（内部振荡器校准）电路，显著提升了电流计数器的测量精度。这一提升使得触摸感应系统在环境温度变化较大的应用场景中，依然能保持稳定可靠的检测性能，减少了因温漂引起的误触发或灵敏度下降问题。
3. 专为低功耗应用优化的触控支持
针对物联网、电池供电等对功耗极为敏感的应用，CTSU2技术衍生出了专门的优化版本。它在通用IP的基础上，增加了多电极连接（Multi Electrode Connection） 和自动判断（Auto Judgement） 两大功能。
在MCU处于低功耗的 Stop+Snooze 模式下：
- 多电极连接：可以将所有触摸电极并联在一起进行一次扫描，避免了传统方式下每个通道逐一扫描的时间消耗，从而缩短了唤醒和检测时间。
- 自动判断：触摸按键的
ON/OFF 状态可由CTSU模块硬件自动完成判断，无需唤醒主CPU参与决策。这个过程大幅减少了系统在处理触摸事件时的整体功耗减少。
实测数据显示，采用这些低功耗优化技术的IP（如在RX140和RL78/G22系列MCU中集成的版本），其功耗可比通用IP版本降低高达80%。
4. 支持高速并行扫描，减少响应延迟
为了满足家电面板、工业控制台等需要大量按键的矩阵排列应用场景，CTSU2技术引入了电容频率转换（Capacitance Frequency Conversion, CFC） 功能，实现了高速并行扫描。

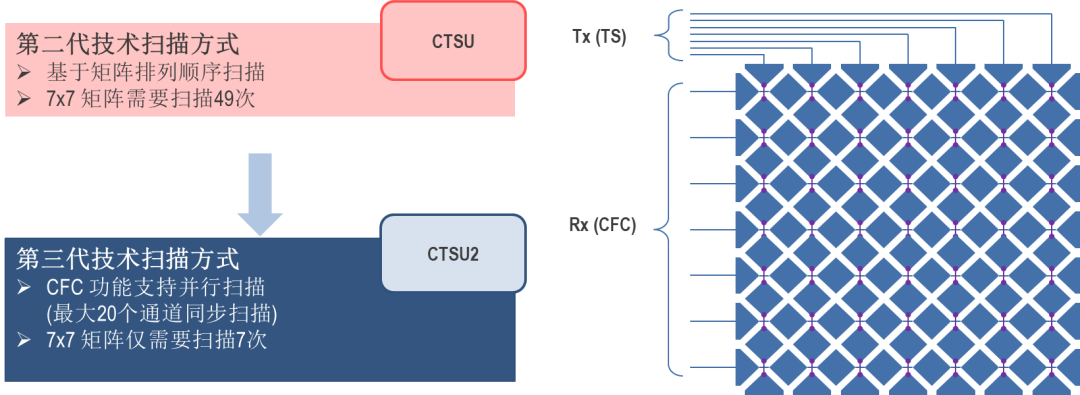

传统扫描方式需要按顺序逐个扫描矩阵中的交叉点。例如，一个7x7的矩阵需要扫描49次。而CFC功能支持最多20个通道同步扫描，同样的7x7矩阵仅需扫描7次即可完成。这极大地减少了全矩阵扫描所需的时间，从而显著降低了按键的响应延迟，提升了用户体验。该功能已集成在RA2E1和RA2L1等系列MCU中。
技术总结与优势
总而言之，瑞萨第三代电容触摸技术CTSU2通过一系列创新，带来了全方位的性能提升：
- 卓越的抗干扰能力：其抗噪声性能通过了严苛的IEC61000-4-3 level4（辐射抗扰度）和4-6 Level 3（传导抗扰度）测试标准，能在复杂的电磁环境中稳定工作。
- 差异化的IP设计：通过提供支持低功耗和高速并行扫描的差异化IP内核，使开发者能够根据具体应用需求（如电池寿命或响应速度）灵活选择最合适的解决方案。
- 简化复杂设计：无论是抗噪设计、低功耗实现还是多按键矩阵处理，CTSU2技术都旨在将复杂的交互设计难题简单化，帮助产品快速可靠地上市。
对于嵌入式开发者而言，深入理解这些技术特点，有助于在项目选型和设计初期就做出更优的决策。如果你想与更多同行交流嵌入式开发中的硬件选型、系统架构等实战经验，云栈社区的相关板块或许能为你提供一个不错的交流平台。 |
