之前为了给一个虚拟专用网客户端添加 SRV 记录查询功能，我尝试用了一个现成的 DNS 查询库，结果在 Windows 上编译时遇到了一堆麻烦。这让我下定决心，不如自己动手实现一套轻量的 DNS 查询工具。要自己写，第一步就得搞清楚 DNS 报文到底长什么样，特别是请求报文该怎么组装。这篇笔记就专门聊聊 DNS 请求报文的构成。
报文头部：固定的 12 字节

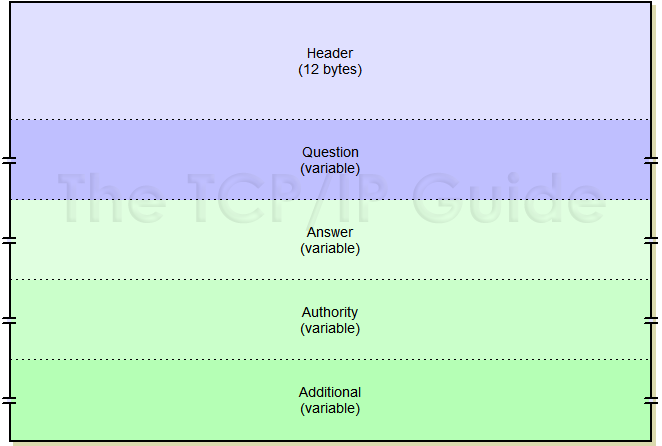

一个标准的 DNS 报文可以划分为五个主要部分。第一部分是一个固定长度为 12 字节的头部（Header），它包含了控制整个查询的核心信息。头部之后，是四个长度可变的数据段。

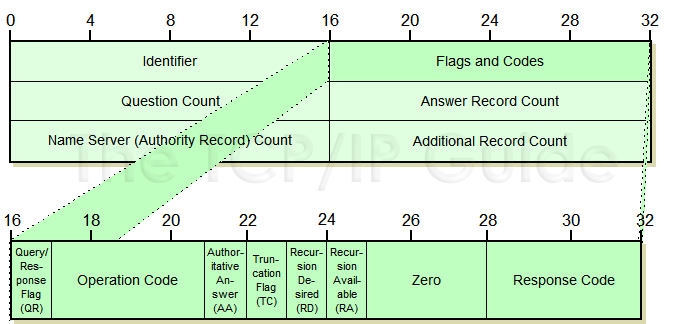

这关键的 12 个字节，又可以细分为 6 个字段，其布局如下图所示：
我们来逐一拆解：
- Transaction ID (标识符)：由客户端发起请求时随机生成的一个 16 位无符号整数，用于匹配请求与对应的响应。
- Flags (标志位)：这是一个 16 位的复合字段，包含了多种控制标志，具体如下表：
| 标志位 |
作用 |
长度 (bit) |
| QR (Query/Response) |
0表示查询请求，1表示响应 |
1 |
| opcode |
0: 标准查询 1: 反向查询 2: 服务器状态请求 |
4 |
| Authoritative |
表示是否为授权服务器的回答 |
1 |
| Truncated |
响应是否被截断，即使用UDP时，是否只返回前512字节内容 |
1 |
| Recursion desired |
是否期望进行递归查询 |
1 |
| Recursion available |
如果响应时，域名服务器可以递归查询，则将该位置为1 |
1 |
| Z |
预留字段 |
1 |
| AD |
应答服务器是否验证了DNSSEC数字签名 |
1 |
| CD |
checkdisabled，是否接收没有验证的数据 |
1 |
| rcode |
Response Code，返回码的字段，通常值为0或3，0表示没有出错，3表示域名不存在 |
4 |
- Question Count (问题数)：表示查询段（Question Section）中包含的查询条目数量。
- Answer Record Count (资源记录数)：表示回答段（Answer Section）中包含的资源记录数量。
- Name Server (Authority Record) Count (授权域名记录数)：表示授权段（Authority Section）中包含的记录数量。
- Additional Record Count (额外资源记录)：表示附加段（Additional Section）中包含的记录数量。
理论说完了，我们抓个包来看看实际数据。我本地发起了一次对 www.baidu.com 的 A 记录查询，其报文前 12 个字节的十六进制表示如下：
a0 fa 01 00 00 01 00 00 00 00 00 01
- 前两个字节
0xa0fa 是随机生成的 Transaction ID。
- 紧跟着的两个字节是
0x0100，这就是 Flags 字段。把它转成二进制是 0000000100000000。
按照前面表格中每个标志位的长度来拆分这个二进制串：0 0000 0 0 1 0 0 0 0 0000。整理一下，这个查询请求的标志位含义就很清晰了：
- QR 类型：0，表示这是一个查询请求。
- opcode 查询方式：0000，表示标准查询。
- Authoritative：0，查询请求中此位无关，置为0。
- Truncated：0，表示内容未被截断。
- Recursion Desired：1，期望服务器使用递归查询。
- Recursion Available：0，查询请求中此位无关，置为0。
- Z：预留位，固定为0。
- AD：0，查询请求中此位无关，置为0。
- CD：0，表示不接受未经验证的数据。
- rcode：0000，查询请求中此位无关，置为0。
请求报文的构造
对于单纯的查询请求，头部 Flags 字段中实际需要关心的只有以下几项，其他无关位通常置0即可：
- QR Type：查询请求固定为0。
- Opcode：指定查询类型（如标准、反向查询）。
- Truncated：查询时通常为0。
- RD (Recursion Desired)：是否启用递归查询，这是客户端可以控制的关键选项。
- Z：预留位，固定为0。
- CD：是否接受未验证的数据。
一个最常见的、只启用递归查询的标准请求，其 Flags 值组合起来就是 0x0100。
头部之后，紧跟着的就是长度可变的 Question段。这里存放着我们真正要查询的内容：域名、记录类型和地址类型。那么，长度不定的域名信息是如何编码的呢？
以 www.baidu.com 为例，这个域名被点号.分割成三部分：www、baidu、com。DNS 报文在传输时，采用 长度值 + 标签内容 的格式来编码。对于 www.baidu.com，其十六进制表示如下：
0x03, 0x77, 0x77, 0x77, 0x05, 0x62, 0x61, 0x69, 0x64, 0x75, 0x03, 0x63, 0x6f, 0x6d, 0x00
解析一下：
0x03 表示接下来的标签有3个字符，然后是三个 0x77（字母‘w’的ASCII）。0x05 表示接下来的标签有5个字符，然后是 baidu 的 ASCII 码。0x03 表示接下来的标签有3个字符，然后是 com 的 ASCII 码。- 最后以
0x00 作为域名编码的结束符。
在结束符之后，完整的 Question 段还需要追加 2 字节的 Type（记录类型）和 2 字节的 Class（地址类型）。
- 查询 A 记录时，Type 值为 1。
- 使用 Internet 地址时，Class 值为 1。

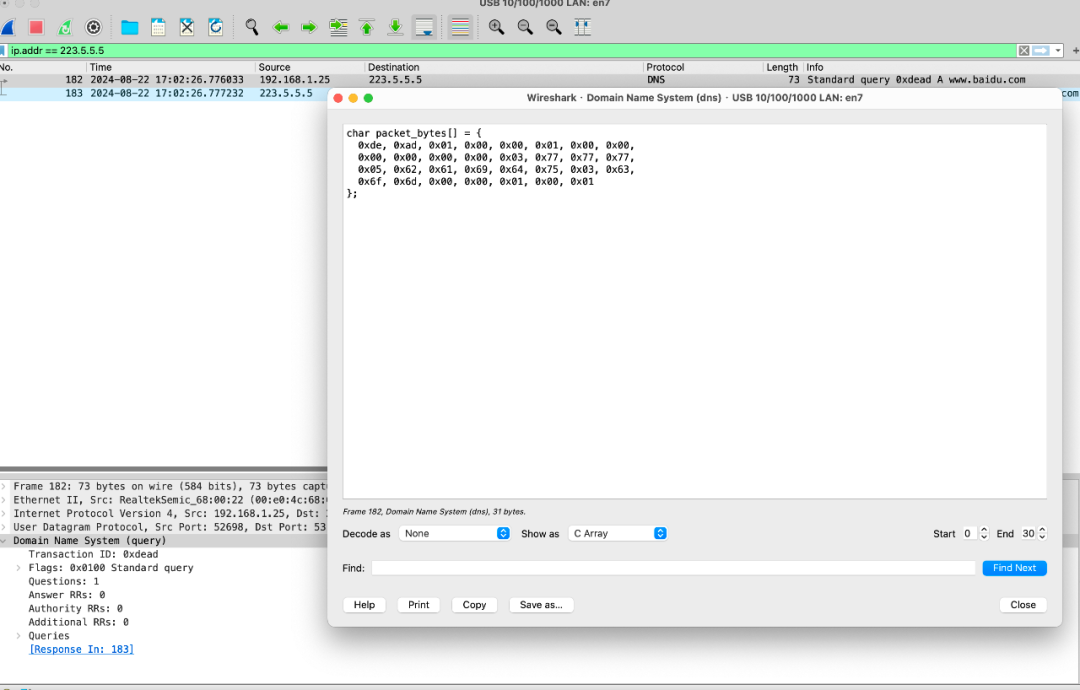

现在，我们可以组装一个最简单的 DNS 请求负载了：
uint8_t qry[] = {
0xde, 0xad, // Transaction Id 随机值
0x01, 0x00, // Flags
0x00, 0x01, // Questions 请求数量 1，即后面Query部分带有一个域名
0x00, 0x00, // Anwser 数量，请求报文不关注这个字段
0x00, 0x00, // 权威回答数量，请求报文不关注这个字段
0x00, 0x00, // 额外信息数量，请求报文不关注这个字段
0x03, 0x77, 0x77, 0x77, // 等价于 www
0x05, 0x62, 0x61, 0x69, 0x64, 0x75, // 等价于 baidu
0x03, 0x63, 0x6f, 0x6d, // 等价于 com
0x00, // 域名截止符
0x00, 0x01, // type 类型 A记录 2 字节
0x00, 0x01 // class 类型 Internet 2 字节
};
我们只需要通过 UDP socket 将这个字节数组发送到任意 DNS 服务器的 53 端口，就能收到相应的回复，从而完成一次最基础的 DNS 查询。
看到头部里有一个“问题数量”的字段，我产生了一个大胆的想法：能不能在一个 DNS 请求包里，同时查询多个域名呢？初衷是为了提升效率，毕竟 12 字节的头部是固定开销，一次查询多个域名似乎能减少网络往返。
于是我构造了下面这个负载，试图同时查询 www.baidu.com 和 www.taobao.com 的 A 记录：
uint8_t qry[] = {
0xde, 0xad, // Transaction Id 随机值
0x01, 0x00, // Flags
0x00, 0x02, // Questions 请求数量 2
0x00, 0x00, // Anwser RRs
0x00, 0x00, // Authority RRs
0x00, 0x00, // Additional RRs
0x03, 'w', 'w', 'w',
0x05, 'b', 'a', 'i', 'd', 'u',
0x03, 'c', 'o', 'm',
0x00, // 域名截止符
0x00, 0x01, // type 类型 A记录 2 字节
0x00, 0x01, // class 类型 Internet 2 字节
0x03, 'w', 'w', 'w',
0x06, 't', 'a', 'o', 'b', 'a', 'o',
0x03, 'c', 'o', 'm',
0x00,
0x00, 0x01, // type 类型 A记录 2 字节
0x00, 0x01 // class 类型 Internet 2 字节
};

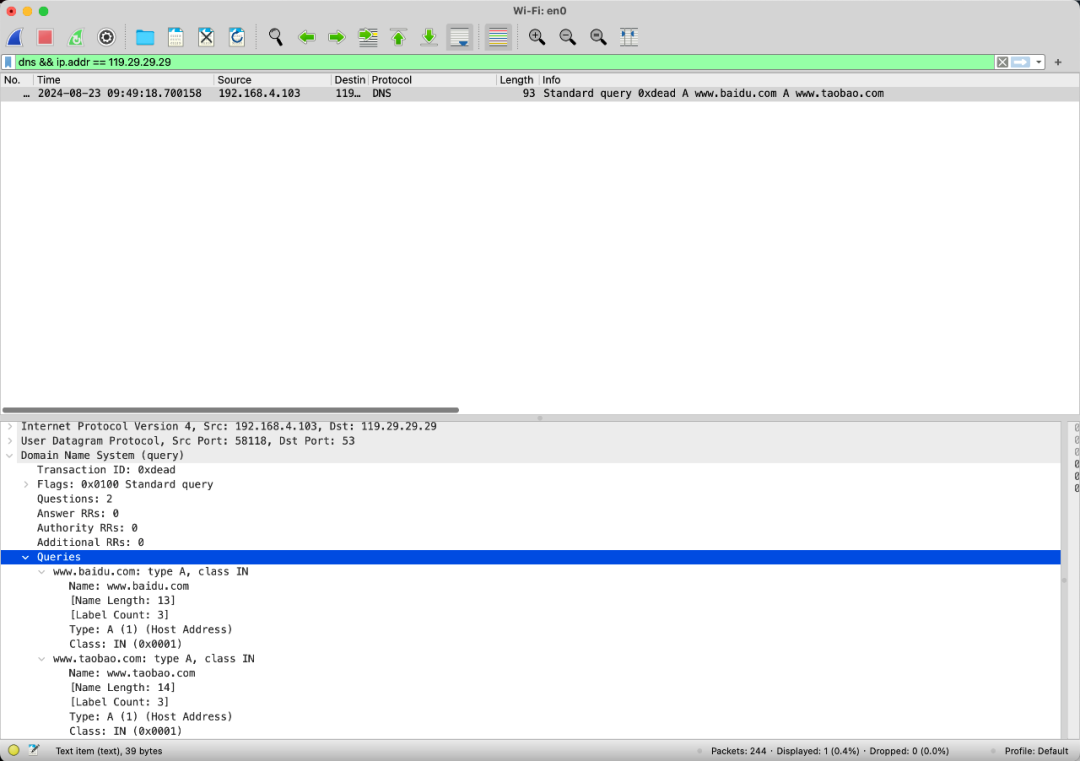

但实际抓包发现，DNS 服务器直接无视了我的这个“复合”请求。
我在 StackOverflow 上找到了一个相关讨论。其中一个回答我觉得很有道理：DNS 响应的头部 Flags 字段（如 AD、CD、rcode）是针对整个响应的状态标识。如果一次请求查询多个域名，而其中部分成功、部分失败，或者它们来自不同的权威服务器，这个统一的 Flags 字段将无法准确、无歧义地反映每个域名的具体查询状态。这很可能就是为什么现行 DNS 协议规范和实践都倾向于“一个请求，一个查询”。自己动手剖析协议细节，总能发现这些设计背后的权衡与考量。
