电子布,这个听起来有些陌生的名词,实则是现代电子工业的基石。它是覆铜板(CCL)和印制电路板(PCB)不可或缺的核心增强基材。简单来说,它就像建筑物中的钢筋骨架,为电子设备提供绝缘、机械支撑和关键的介电性能。

其原材料是电子级无碱玻璃纤维纱,单丝直径通常要求≤9微米,高端产品甚至用到超细纱(≤5-6微米)。通过精密的织造、退浆、以及硅烷偶联剂表面处理等工序制成。电子布的性能,直接决定了最终PCB板的信号传输损耗、热稳定性和高频高速处理能力。

传统的第一代电子布(E-glass)的介电常数(Dk)约4.5-5.0,损耗因子(Df)约0.003,适用于普通PCB。然而,在AI服务器、5G/6G基站、汽车电子等追求极致信号完整性的高频高速场景下,对基材提出了近乎苛刻的要求。在信号损耗的物理公式中,介电常数(Dk)和损耗因子(Df)越低,信号传输效率就越高,发热也越小;同时,热膨胀系数(CTE)越低,芯片封装时基板翘曲的风险就越小。

第二代低Dk/Df电子布(Dk≈3.5,Df≤0.002),通常通过含硼硅酸盐改性实现,已能适配M7-M8级的高端覆铜板;而更尖端的第三代石英纤维布(简称Q布,Dk≈3.7,Df可低至0.0002,CTE≈0.5ppm/℃)则成为了M9级覆铜板及先进封装的理想选择,能够支撑未来英伟达Blackwell/Rubin等架构下超过64GT/s的传输速率以及16层乃至24层以上的多层PCB需求。

电子布生产的核心壁垒极高,主要体现在三个方面:

  1. 玻璃配方:需要极高的纯度与极低的金属杂质。
  2. 超细拉丝工艺:采用坩埚法或池窑法,并需掌握“零气泡”等尖端技术。
  3. 织机精度与后处理:全球高端电子布织机产能有限,交货周期可长达18-24个月。

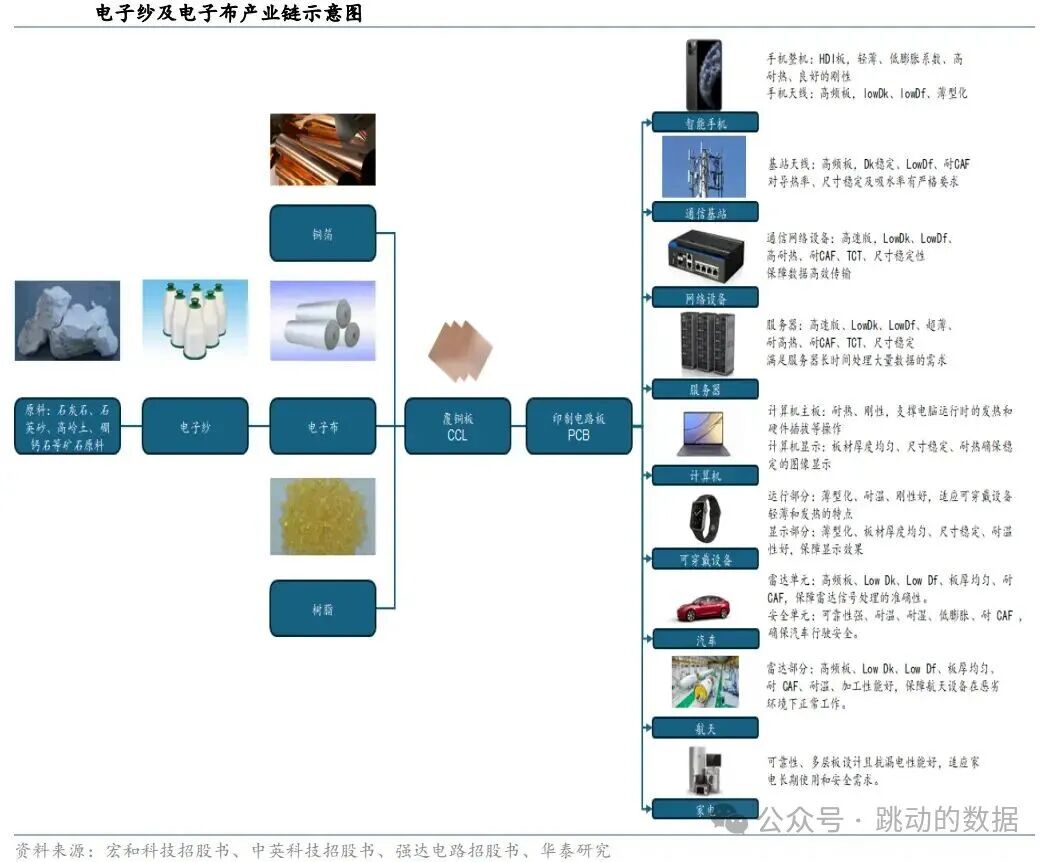

电子布产业链:从原料到终端应用

上图清晰展示了从基础矿石原料到电子纱、电子布、覆铜板(CCL)、印刷电路板(PCB),最终应用于手机、通信基站、服务器、汽车电子等广泛领域的完整产业链,并标注了各环节对材料性能(如Low Dk, Low Df, 抗CAF等)的关键要求。

在AI算力爆发的驱动下,需求端发生了结构性变化。一台高端AI服务器的PCB用布量是传统服务器的2-3倍,而因使用更高端的特种布,其价值量更是提升了5倍以上。叠加全球数据中心的快速扩建,形成了刚性且持续的高景气需求。

市场层面,自2025年10月以来,电子布已历经多轮涨价。以常见的7628型电子布为例,价格已从4.15元/米涨至4.75元/米以上,并在2026年1-4月继续调价,部分产品单次涨幅达0.15-0.6元/米。由于部分传统布产能转向利润更高的特种布,导致传统布供给趋紧,而高端低CTE/低Dk布的交付周期更是拉长至半年。机构测算,2026年低热膨胀系数电子布仍将处于供需偏紧状态,价格有望进一步攀升,这也加速了国产替代的进程(如中材科技、宏和科技等企业已通过英伟达的间接认证)。

核心厂商梳理

中国巨石
作为全球电子玻纤龙头,实现了电子纱与电子布的一体化生产,全球市场占有率约23%,电子布销量全球领先。其规模与成本壁垒突出,新建的淮安零碳智能基地10万吨电子级玻璃纤维暨3.9亿米电子布产线将于2026年分批释放产能,其中薄布/超薄布占比将超过30%。公司在低Dk产品上有序推进,形成普通布与特种布双轮驱动的格局。2025年电子布销量达10.62亿米,量价齐升贡献了显著利润增长。

宏和科技
全球高端电子布制造龙头,在极薄/超薄布(≤9μm)领域市占率全球第一,高端产品占比近50%。公司已实现从电子纱到电子布的完整一体化生产,彻底打破了日本企业的长期垄断。凭借深厚的超细纱及精密织造技术壁垒,其产品直接供应给台光电子、松下、生益科技等全球前十大CCL厂商,广泛应用于5G智能手机、AI服务器和汽车电子。

国际复材
玻纤行业头部企业,在低介电(LDK)纱/布技术上领先,采用自主坩埚法结合零气泡技术,可将介电损耗进一步降低20%。公司可实现低介电一代/二代产品的弹性生产,并已获得英伟达二级供应商认证。产品矩阵丰富,覆盖风电、电子、热固等多个领域,在电子领域通过收购实现了纱、布一体化,拥有完善的全球销售网络。

中材科技
其子公司泰山玻纤专业从事玻璃纤维及制品,在特种玻纤布(如低介电一代/二代、低膨胀产品)方面技术沉淀深厚,已实现各类型产品全面量产,并向AI领域头部客户批量供货。公司研发投入高,致力于打造高端差异化产品,拥有5条低介电细纱产线,2025年通过定增项目将特种玻纤布产能从2600万米提升至3500万米,并推进灯塔工厂智能化升级。

山东玻纤
作为玻纤制品企业,拥有扎实的电子级玻璃纤维布产能,目前正将部分产线升级为可生产电子级超细纱,以生产106/1035等超薄电子布(厚度≤28μm)。公司专注于中高端电子布,产品已进入戴尔、浪潮等供应链,并通过了AEC-Q200车规级认证。

菲利华
石英玻璃材料及纤维领域的龙头,其石英纤维布(涵盖纱、布、棉系列)性能领先,损耗因子(Df)低至0.0002-0.0004,适用于光通信、半导体、航空航天以及AI服务器所需的M9级覆铜板。公司在第三代石英纤维技术上有深厚储备,2025年成功研发M9级Q布并通过英伟达认证。随着AI芯片先进封装对低CTE/低损耗基材的刚性需求增长,石英布被视为下一代核心材料。

想了解更多关于PCB产业链的知识,可以阅读这篇相关文章:PCB 概念有哪些?。随着5G和AI技术的全面铺开,与之相关的网络/系统知识也显得愈发重要。对于电子布这样的核心基础材料,其技术迭代与市场动态紧密关联,深入了解有助于把握整个电子信息产业的发展脉络。更多深度的技术讨论和产业分析,欢迎访问云栈社区进行交流。


免责声明:内容来自于网络。本文仅供信息交流、学习参考及讨论之用,不构成任何投资建议。资本市场存在风险,投资需谨慎。
