半导体量检测设备技术解析：分类、市场格局与国产化进展

定义与作用

半导体检测与量测设备是贯穿集成电路制造全流程的核心装备，对于保障芯片良品率至关重要。

检测设备的核心功能在于识别晶圆表面或电路结构中的异质情况，例如颗粒污染、表面划伤、开短路等对芯片性能产生不良影响的结构性缺陷。量测设备则专注于对晶圆电路上的结构尺寸和材料特性进行精确量化分析，涵盖薄膜厚度、关键尺寸（CD）、刻蚀深度、表面形貌等物理性参数。在精密加工领域，量测设备还承担着精密结构件三维尺寸量测的任务。根据SEMI的统计，在晶圆厂前道制造设备的支出构成中，半导体检测和量测设备支出占比约为10%，是芯片生产线建设的重要组成部分。

制造流程中的关键应用阶段

量检测工作依据在芯片制造流程中的实施阶段，主要分为三类，形成对生产全过程的闭环监控：

• 前道检测：在晶圆加工的初期阶段进行，类似于检查基础涂层，主要监控晶圆表面质量，识别如颗粒污染等基础缺陷。
• 中道检测：在更复杂的电路结构形成阶段进行，检查电路布局等细节是否精确符合设计要求，确保工艺步骤的准确性。
• 后道测试：在芯片制造完成后进行，对最终产品进行全面的功能测试，验证其整体性能是否达到设计规格和目标。

这三个阶段紧密衔接，能够及时拦截各环节产生的缺陷，有效避免因后期修正带来的高昂成本。

主要量检测技术原理与分类

支撑量检测工作的是一系列精密的技术手段，依据测量原理可主要分为以下几大类：

1. 光学检测技术

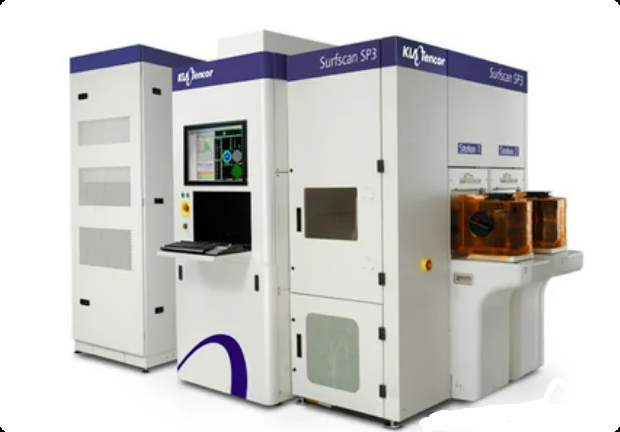

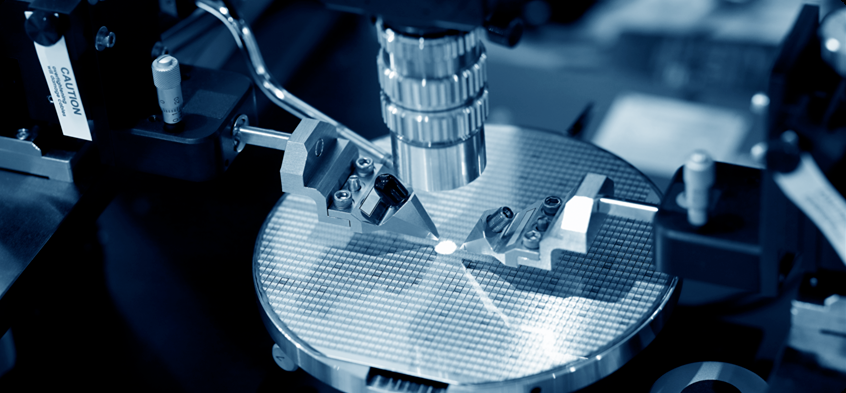

• 无图形晶圆检测：利用激光照射晶圆表面，通过多通道收集和分析散射光信号来识别表面缺陷（如KLA Surfscan系列）。

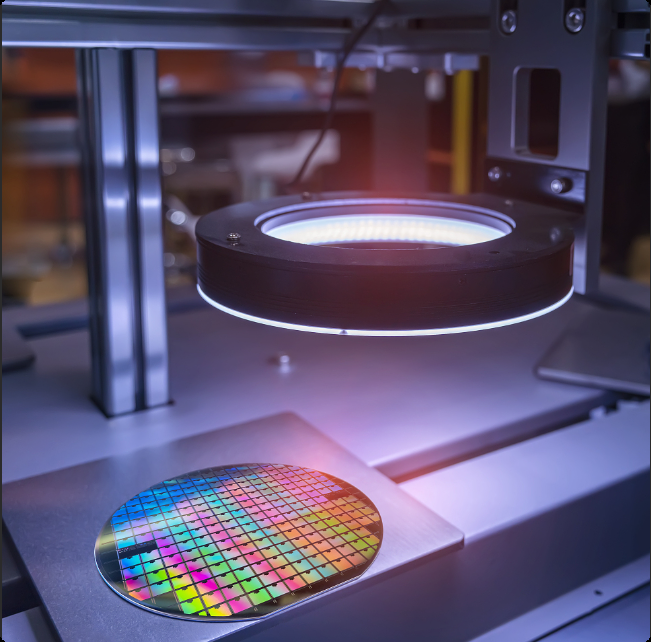

• 图形晶圆成像检测：分为明场检测（利用反射光生成图像）和暗场检测（利用散射光生成图像），用于检查带有电路图形的晶圆缺陷（如KLA Puma系列）。
• 光刻掩膜板成像检测：采用高分辨率光学成像方法，对比掩膜板上的实际图案与设计图形，确保光刻模板的准确性（如KLA Teron系列）。

2. 电子束量检测技术

利用聚焦的高能电子束扫描样品表面，通过收集二次电子或背散射电子信号来生成高分辨率图像。这种方法具有极高的分辨率，常用于关键尺寸的量测（CD-SEM）和缺陷的精细复查（Review SEM），例如KLA eDR7xxx系列设备。

3. 物理与化学分析技术

• X射线衍射仪（XRD）：分析材料的晶体结构（晶格常数、取向、应力）。
• 俄歇电子能谱（AES）：分析样品表面的元素组成和化学状态。
• 二次离子质谱（SIMS）：测量杂质浓度及其深度分布。
• 原子吸收分光光度（AAS）：测定样品中特定金属元素的含量。
• 气相色谱（GC）：分离和分析混合气体中的各组分。
• 高频电感耦合等离子体发射光谱（ICP-OES）：用于精确测定样品中多种元素的浓度。

4. 结构与形貌分析技术

• 扫描电镜（SEM）：利用电子束扫描表面，通过二次电子信号成像，观察表面形貌、元素分布和缺陷特征。
• 透射电镜（TEM）：电子束穿透超薄样品成像，用于分析内部晶格缺陷、相结构和界面特性。
• 金相显微镜：通过光学显微成像观察样品的宏观和微观截面结构，分析缺陷类型、密度和形貌。
• 椭圆偏振光谱仪：通过测量偏振光在薄膜样品上的状态变化，精确分析薄膜的厚度、折射率和消光系数（如KLA Spectrafilm系列）。

5. 光学与光谱分析技术

• 拉曼光谱仪：通过拉曼散射效应分析材料的晶体结构、应力状态和载流子浓度。
• 光致发光光谱仪（含低温型）：利用光致发光效应评估材料的光学品质、能带结构、缺陷特性及载流子寿命，低温型特别用于分析浅能级杂质。
• 阴极发光光谱仪：利用电子束激发样品产生的发光效应，检测材料内部的缺陷类型、密度和发光效率。
• 辉光放电光谱仪：通过辉光放电产生的发射光谱，分析多层薄膜结构中的元素深度分布。

6. 其他专项技术

• 激光粒度仪/纳米粒度仪：通过激光散射原理测量颗粒或纳米颗粒的尺寸分布。
• 元素分析仪：如碳硫分析仪、氧氮氢分析仪，通常通过燃烧-红外/热导法等测定样品中特定元素的含量。
• 套刻精度量测技术：包括基于成像的测量（IBO，如KLA Archer系列）和基于衍射的测量（DBO，如ASML YieldStar系列），用于精确测量光刻工艺中层与层之间的对准误差。更多技术细节与避坑指南，可参考云栈社区的 技术文档。

市场格局与国产化

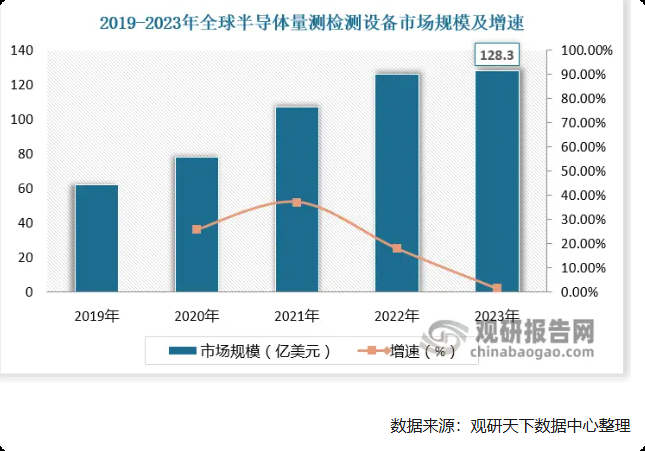

全球半导体量检测设备市场呈现高度集中的竞争格局。根据 VLSI Research 2020 年的统计数据，科磊半导体（KLA）、应用材料（Applied Materials）和日立（Hitachi） 三家企业合计占据了中国半导体检测与量测设备市场超过70%的份额，其中科磊的市占率高达54.8%，处于绝对领先地位。2020年，中国大陆半导体检测与量测设备市场规模达到21.0亿美元，占全球市场的27.4%，但设备的国产化率仍然较低。

目前，中国本土厂商正在该领域加速技术研发和市场拓展：

• 中科飞测：主要产品包括无图形晶圆缺陷检测设备、图形晶圆缺陷检测设备、三维形貌量测设备和薄膜膜厚量测设备等系列，其设备已应用于国内28纳米及以上制程的集成电路制造产线。
• 上海睿励：专注于集成电路工艺检测设备，主要产品为光学膜厚测量设备和光学缺陷检测设备等。其自主研发的12英寸光学膜厚测量设备 TFX3000 系列已应用于28纳米芯片生产线，并正在进行14纳米工艺验证。

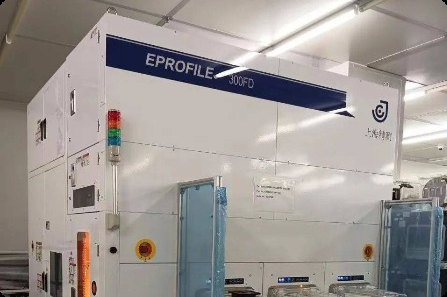

• 上海精测：聚焦于前道检测与量测设备领域，已向客户出货应用于28纳米-45纳米制程的12英寸独立式光学线宽测量设备（OCD）以及应用于10X纳米制程的12英寸全自动电子束晶圆缺陷复查设备。
