全球先进制程竞争正在从单纯追逐晶体管微缩，进一步延伸到计算光刻、材料模拟、制程控制、缺陷检测和晶圆厂运营的全流程智能化。英伟达在 GTC Taipei 期间宣布，台积电正在扩大采用英伟达加速计算与人工智能技术，将 GPU 平台、CUDA-X 软件库、视觉 AI 与数字孪生工具导入半导体设计及晶圆制造流程。这意味着双方合作关系不再只停留于“台积电制造英伟达芯片”，而是进一步转向“英伟达 AI 反过来优化台积电晶圆厂”。
这一变化的产业含义在于，AI 基础设施需求推动先进芯片复杂度持续上升，而先进芯片制造本身也越来越依赖 AI 和高性能计算。对台积电而言，导入英伟达技术的目标不仅是缩短制程开发周期，还包括提升能源效率、降低制程变异、强化纳米级缺陷检测能力，并在复杂晶圆厂调度中释放更多产能。

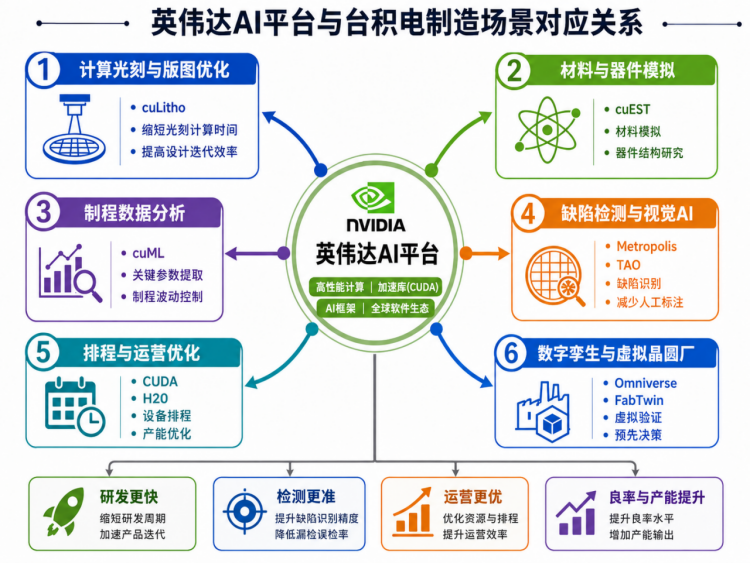

图1：英伟达AI平台与台积电制造场景对应关系。
从设计到量产：AI 被导入晶圆制造全生命周期
随着先进节点进入 2 纳米及后续世代，芯片从设计转入高量产不再只是设备精度问题，更是大规模计算、物理模拟和实时优化问题。计算光刻、晶体管建模、制程窗口控制、良率分析和晶圆厂排程都需要处理庞大数据和复杂约束。英伟达公布的信息显示，台积电正在利用 CUDA-X 软件库和 AI 模型，在英伟达 GPU 上加速这些关键工作负载，并将应用范围覆盖计算光刻、晶体管与制程模拟、先进制程控制以及晶圆厂运营优化。
在计算光刻环节，台积电采用英伟达 cuLitho 平台。计算光刻是先进芯片制造中计算密集度最高的工作之一，用于优化光罩图形和光刻修正，以确保极小线宽下的图形能够准确转移到晶圆上。英伟达披露，cuLitho 相较 CPU 架构的计算光刻方案，在相同总体拥有成本下可带来 20% 至 50% 的成本效益或周期时间改善。此前，台积电与 Synopsys 已将 cuLitho 导入生产流程，显示该技术已从概念验证进入实际生产应用。
在材料、元件和制程模拟方面，台积电使用英伟达 cuEST 电子结构模拟库，以 GPU 加速半导体材料和化学模拟。对于先进晶体管、新材料和制程方案开发而言，模拟速度直接影响研发迭代效率。英伟达称，cuEST 可使相关化学模拟平均加速约 50 倍，从而帮助工程团队更快筛选材料组合、器件结构和制程条件。

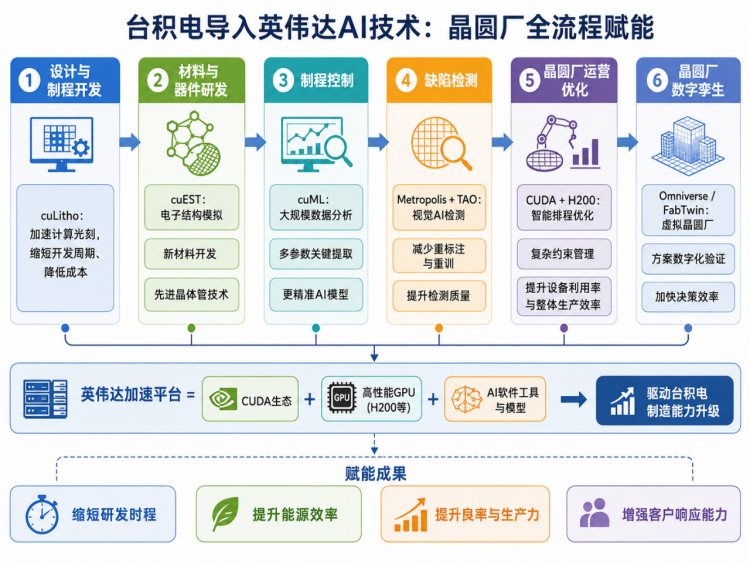

图2：台积电导入英伟达AI技术的晶圆厂全流程赋能。
制程控制与缺陷检测成为良率竞争新焦点
先进制程的良率提升，越来越依赖对海量制程参数的实时分析。台积电正在使用英伟达 cuML 机器学习库，在 GPU 上加速大规模分析，从跨越数千道工序的数十万项制程参数中提取关键信息，并将其作为机器学习模型的精准输入。其目标是更快识别制程漂移、缩小制程变异，并提升先进节点良率表现。
在检测环节，台积电引入英伟达 Metropolis 平台和 TAO Toolkit，以 视觉 AI 强化先进缺陷分类能力。随着线宽持续缩小，微小缺陷也可能影响芯片质量和最终良率。视觉 AI 的价值在于提升纳米级缺陷识别效率，并减少因制程条件、检测设备或缺陷类型变化而反复标注和重新训练模型的需求。
晶圆厂运营管理同样是此次合作的重点。先进晶圆厂包含大量设备、工序、物流路径、维护窗口和交付约束，排程优化已成为决定产能释放的重要变量。台积电通过 CUDA 平台和英伟达 H200 GPU 加速排程计算，以更好处理复杂限制条件、简化生产路径，并提升整体晶圆厂生产效率。
FabTwin 探索：把晶圆厂建设提前搬进数字世界
除既有制造流程外，台积电还在探索使用英伟达 Omniverse 库构建 FabTwin 虚拟晶圆厂环境。先进晶圆厂建设涉及设备配置、厂务系统、物料搬运、机器人、人工作业和安全规范等多维因素，规划错误往往会在建厂后带来高昂调整成本。通过虚拟晶圆厂，企业可在实体建设前对设计方案进行数字化验证，更灵活地比较复杂布局、提前发现瓶颈，并在设备采购和厂房建设前做出更高质量的决策。
这类数字孪生能力的战略意义不只在建厂阶段。随着先进封装、异质集成、AI 服务器与高性能计算客户需求快速增长，晶圆厂和后段产线的协同复杂度持续上升。通过虚拟仿真、AI 排程和实时数据反馈，制造端有机会从“经验驱动”走向“模型驱动”，进一步缩短从技术开发到稳定量产的爬坡时间。

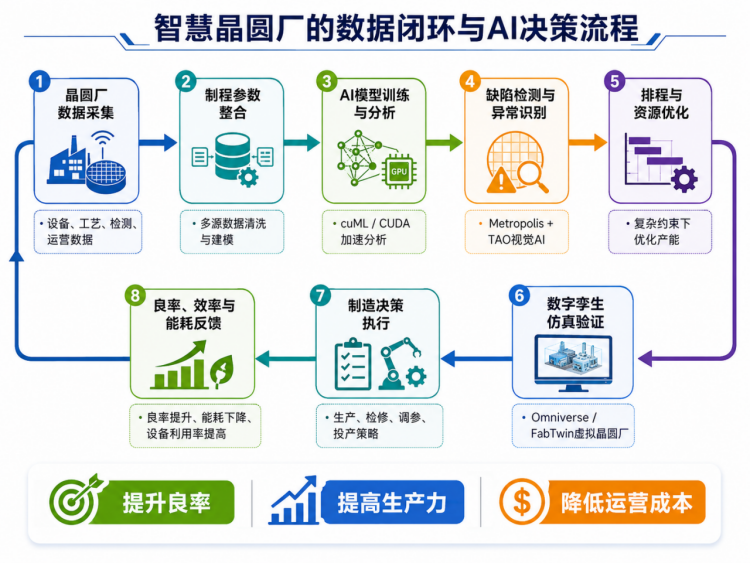

图3：智慧晶圆厂的数据闭环与AI决策流程。
产业背景：能效与良率正在成为 AI 芯片时代的硬约束
台积电加速将 AI 导入制造端，背后是先进制程竞争逻辑的变化。AI 训练和推理需求快速扩张，使芯片客户越来越关注性能提升与能耗控制之间的平衡。路透社此前报道，台积电业务发展高级副总经理 Kevin Zhang 表示，客户最希望改善的领域正是能源效率，从智能手机、物联网到高性能 AI 数据中心均是如此。
这意味着，半导体创新不再只依赖单一维度的晶体管密度提升。先进制程、先进封装、3D 堆叠、硅光子和制造端 AI 优化，将共同构成下一阶段性能与能效提升的关键路径。台积电作为全球最大晶圆代工厂，若能在制造流程本身大规模应用 AI，将有助于其在先进节点、良率管理和客户交付能力上继续维持领先。
英伟达角色扩展：从 AI 芯片客户到晶圆厂技术供应者
此次合作也反映出英伟达产业角色的扩张。过去，英伟达主要以 AI 加速器设计商身份依赖台积电制造先进 GPU；如今，英伟达的软件库、GPU 平台、视觉 AI 和数字孪生工具开始进入晶圆厂内部，成为先进制造环节的技术支撑。
这构成一个值得关注的产业闭环：AI 芯片需求推动先进制程复杂度上升，先进制程制造又需要更多 AI 和加速计算辅助，而更高效率的制造能力最终反过来支撑下一代 AI 芯片迭代。对台积电而言，采用英伟达工具并不意味着制造能力被外部平台替代，而是将高性能计算和 AI 模型纳入既有制造体系，以提高研发、量产和运营效率。
不过，晶圆厂 AI 化也面临现实挑战。先进制造涉及高度敏感的制程数据和知识产权，AI 模型的部署需要兼顾数据安全、模型可靠性、产线稳定性和可解释性。对于台积电这样的全球关键制造平台，AI 工具的价值最终仍需通过良率改善、周期缩短、能耗下降和产能释放等可量化指标验证。

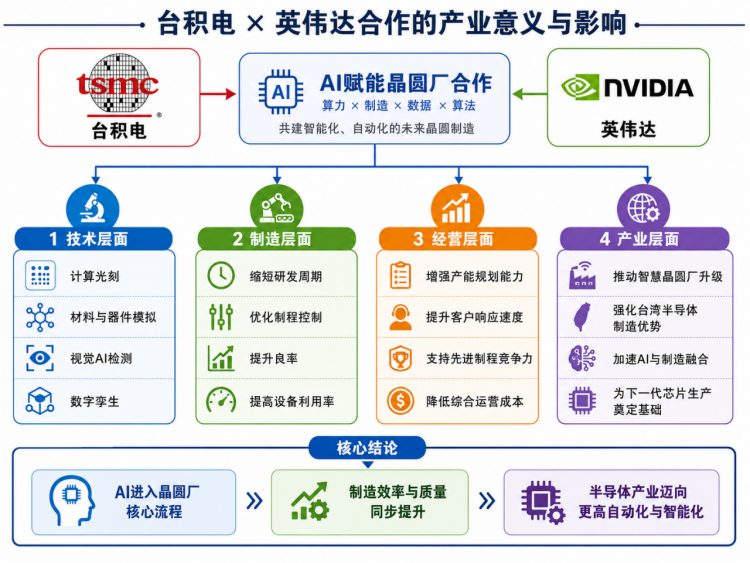

图4：台积电与英伟达合作的产业意义与影响。
长期影响：AI 制造能力将成为先进制程竞争的一部分
从行业视角看，台积电导入英伟达 AI 技术标志着半导体制造竞争正在进入新阶段。未来先进制程厂商的竞争力，不仅取决于 EUV 设备、制程配方和先进封装能力，也取决于能否利用 AI 处理更复杂的物理模拟、生产排程和检测任务。
在 AI 基础设施持续扩张、芯片设计复杂度上升、能源效率成为硬约束的背景下，制造端 AI 化可能成为晶圆代工产业的新分水岭。台积电与英伟达的合作，既是先进制程开发工具链的一次升级，也显示全球半导体产业正在形成“AI 设计芯片、AI 制造芯片、芯片反哺 AI”的新循环。
云栈社区将持续关注半导体制造智能化趋势，更多产业动态与技术分析，欢迎访问云栈社区。
资料来源
NVIDIA Newsroom：《NVIDIA and TSMC Bring AI Into Fabs to Advance Semiconductor Design and Manufacturing》
NVIDIA Newsroom：《TSMC and Synopsys Bring Breakthrough NVIDIA Computational Lithography Platform to Production》
NVIDIA Newsroom：《NVIDIA, ASML, TSMC and Synopsys Set Foundation for Next-Generation Chip Manufacturing》
NVIDIA Blog：《Taiwan’s Industry Titans Turbocharge World’s AI Infrastructure Buildout With NVIDIA》
Reuters：《Energy use forcing rethink of AI chip design, TSMC says》
