天猫精灵拆解：这颗1Gbit NAND Flash身价翻五倍，赚翻了！

在云栈社区，今天来盘一下这款天猫精灵。

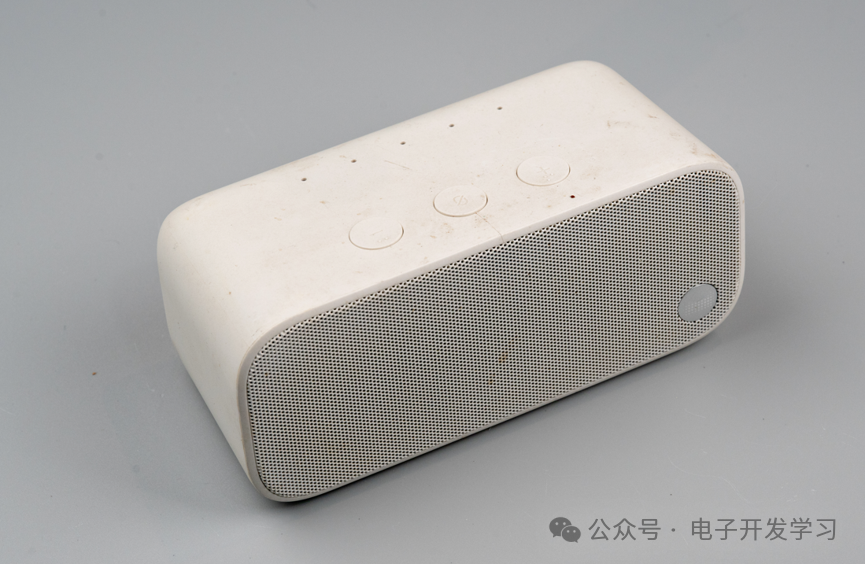

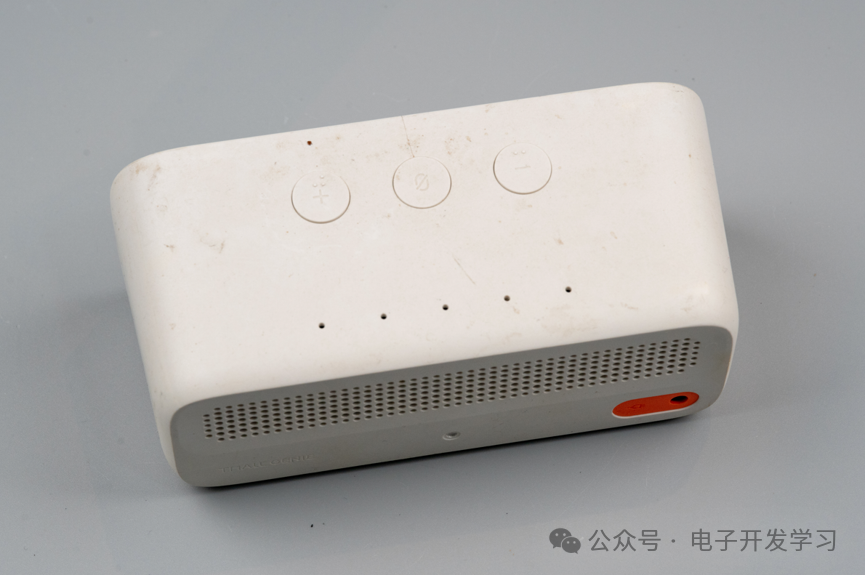

它顶部有三个按键，分别是音量+、音量-、语音。

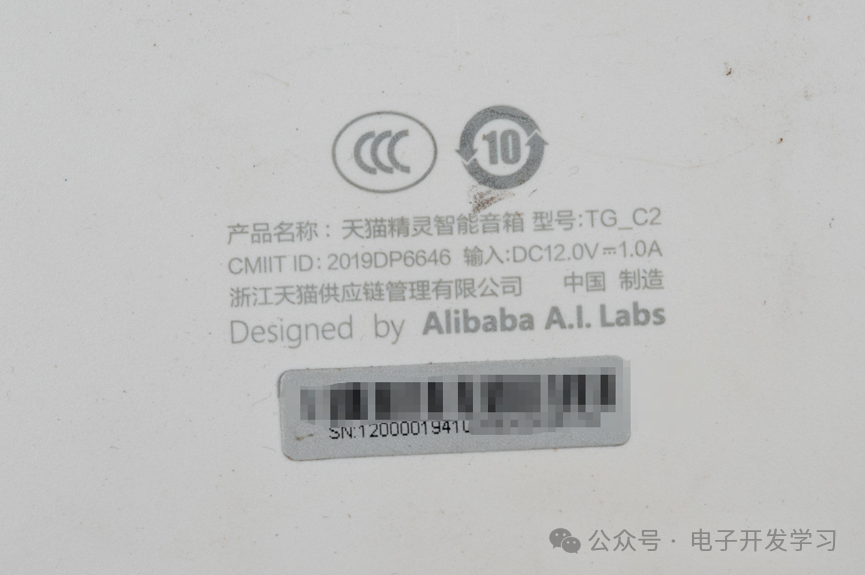

有3C认证标识。型号是TG_C2，供电是12V直流电。

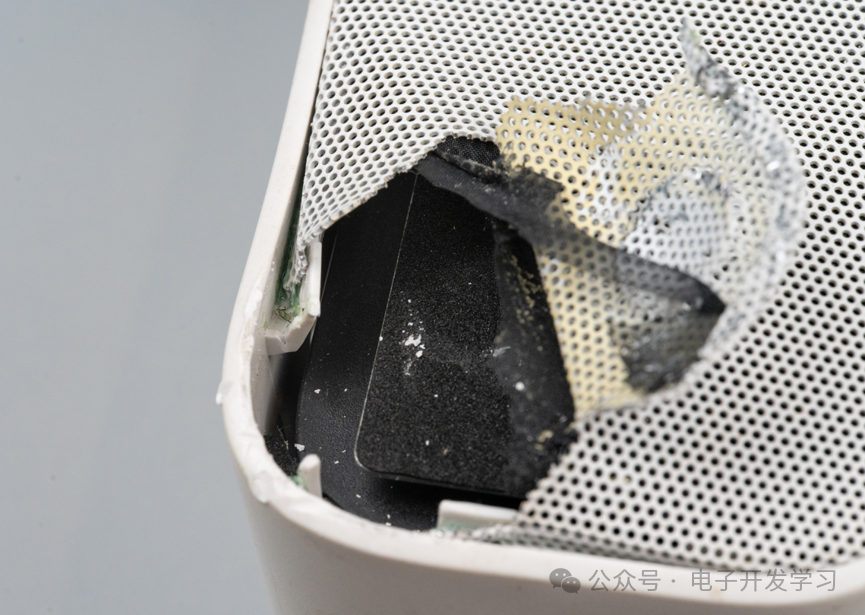

这玩意拆解太难了，本来打算装个逼做个无损拆解，结果发现只能从前面的金属网拆解，而且这个金属网是卡扣加胶的形式，所以臣妾完全做不到无损拆解啊。

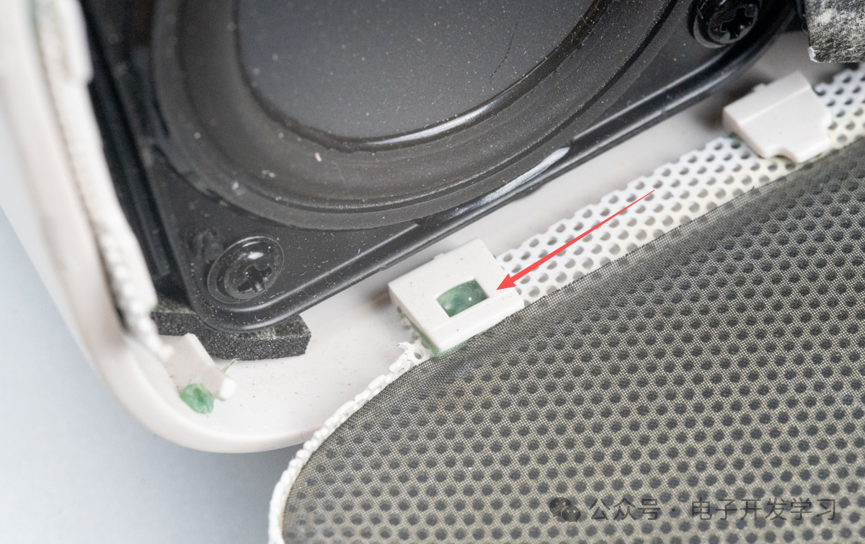

这个卡扣加滴胶的方式，估计加热可能能解决，但是我有点上火了，迫不及待地暴力拆解了。

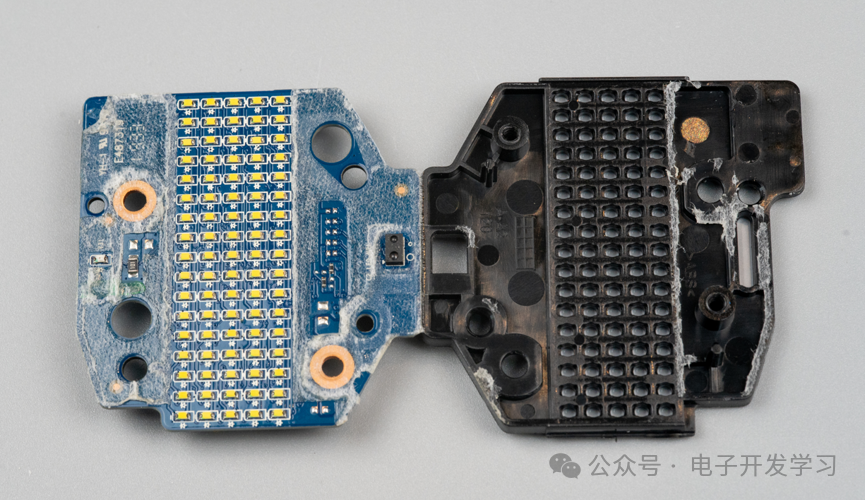

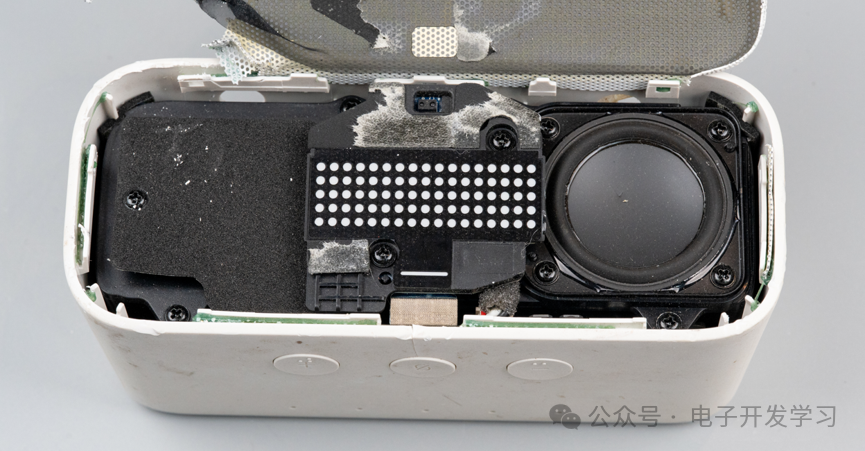

映入眼帘的是一个点阵屏，分辨率为5x17。

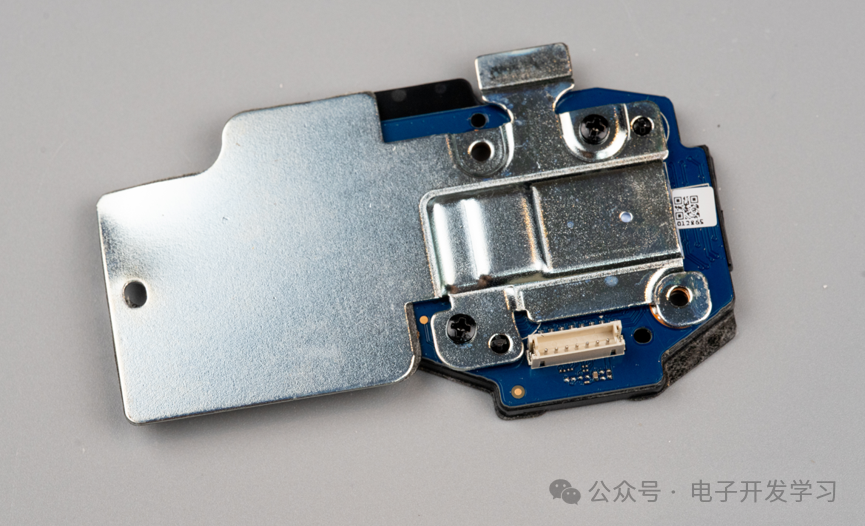

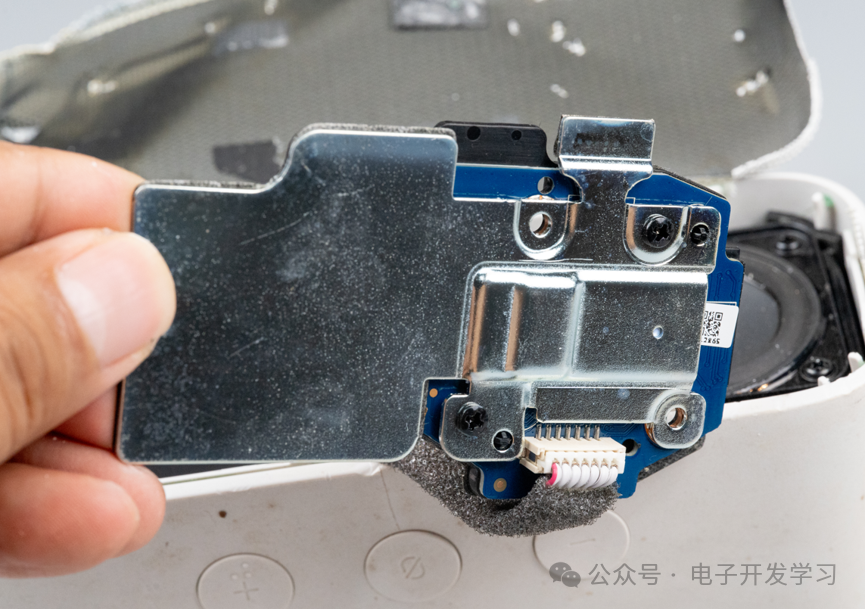

这个点阵屏的电路板背面加了一个散热金属片。

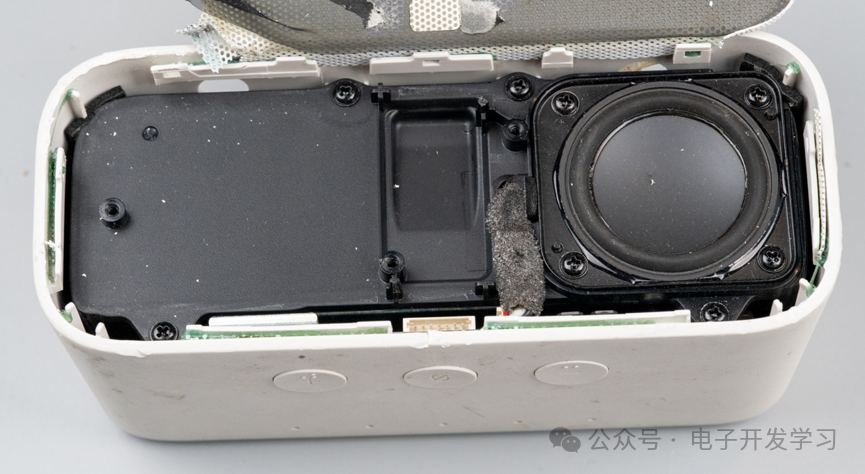

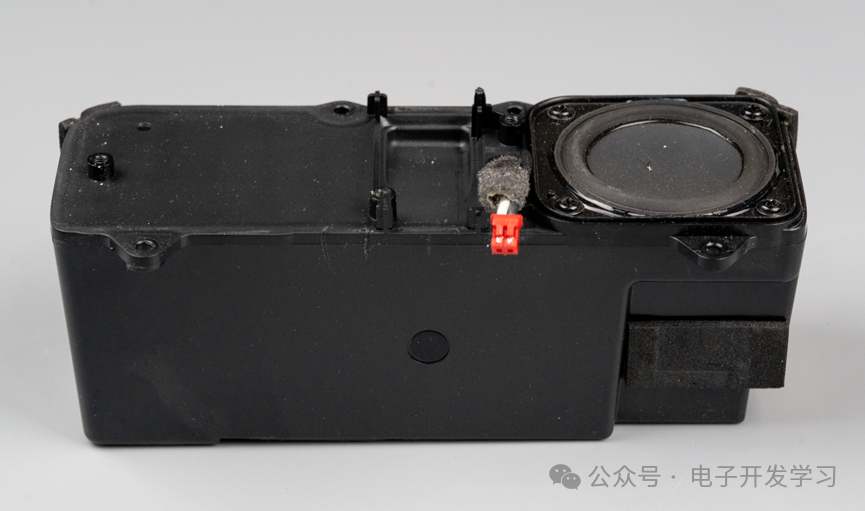

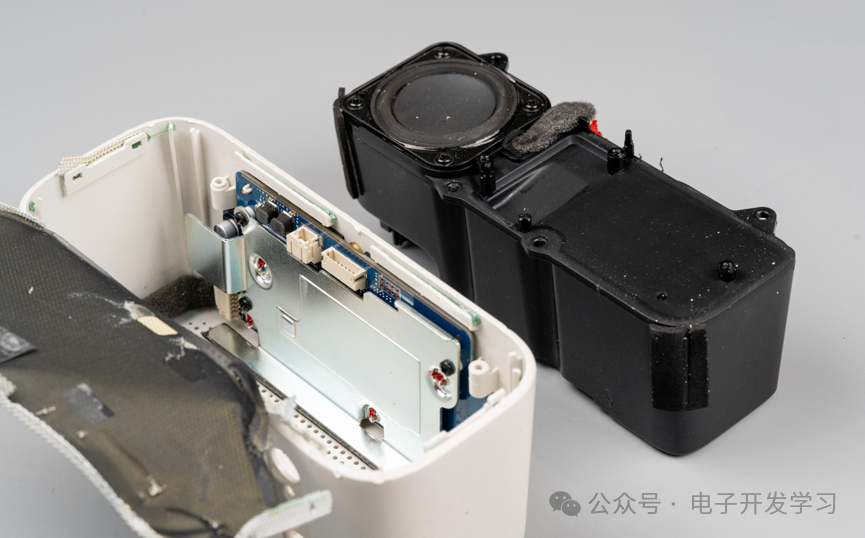

黑色的是音响的谐振腔。

这个谐振腔的尺寸不小，满打满算刚好可以塞进这个外壳里，塞得满满当当的。

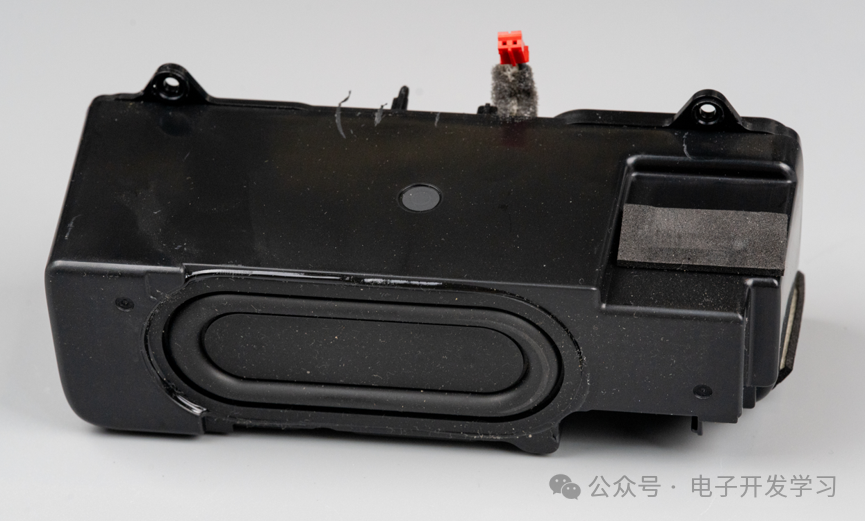

里面只有一个喇叭。

但是底部还有一个震动膜。

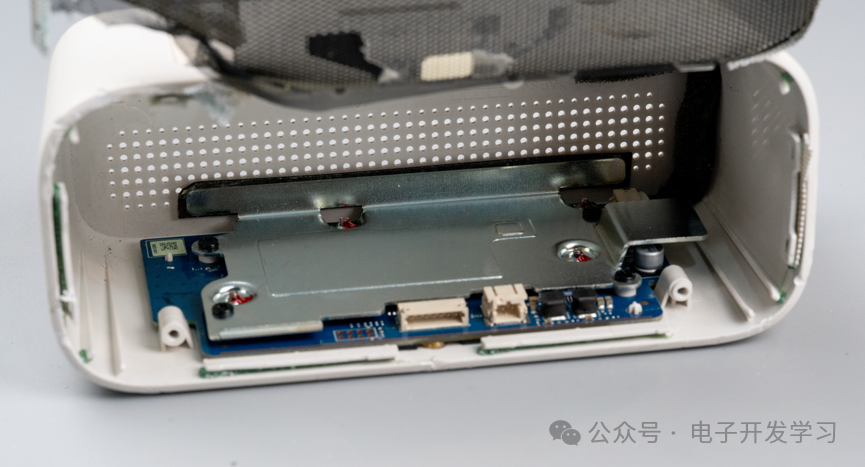

这个天猫精灵的主板被可怜兮兮的安排在了外壳顶部。

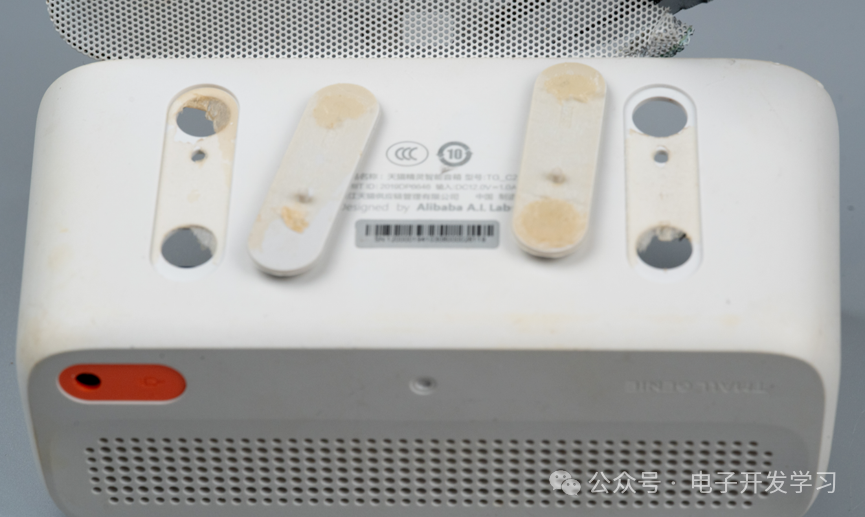

通过底座胶条下面的这四个孔伸进螺丝刀，刚好可以拆掉主板上的螺丝。

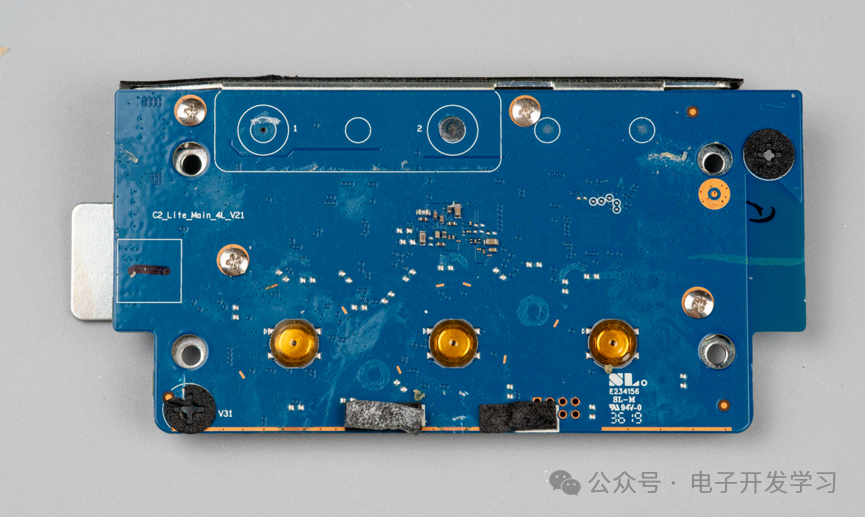

这是主板背面。有三个按键。

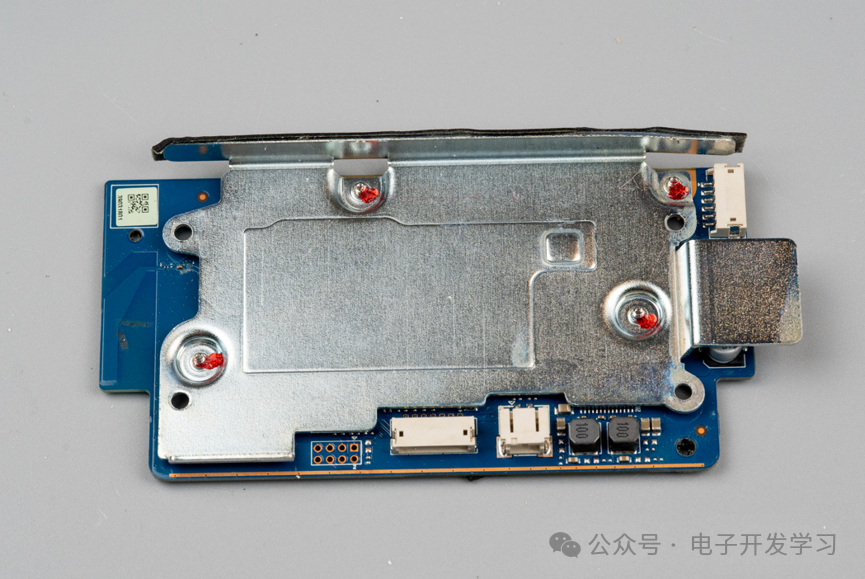

电路板背面有一个很大的金属片，一方面是固定，一方面可以散热。

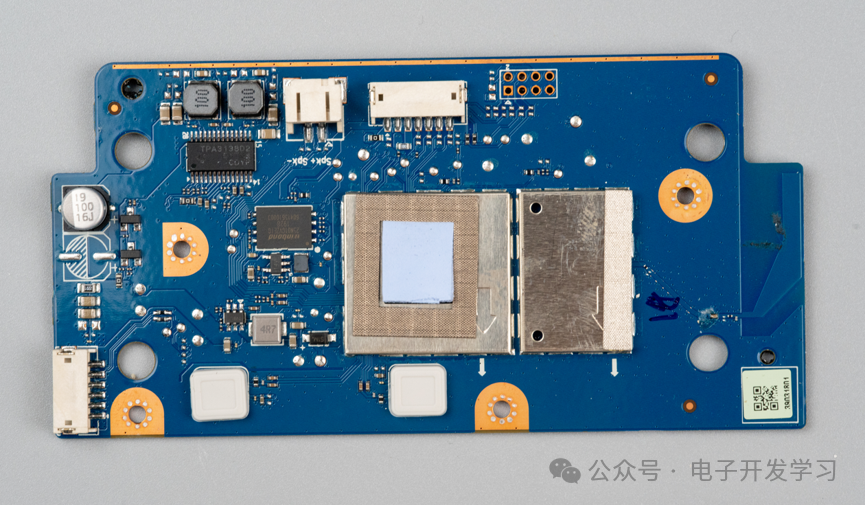

去掉金属片之后，可以看到板子比较简单。

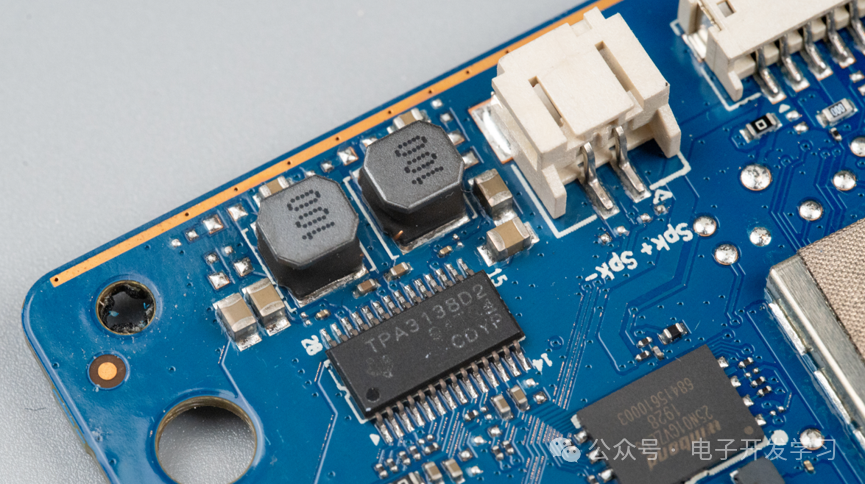

喇叭驱动采用了TPA3138D2PWPR。这是一个10W 立体声、18.5W 单声道、3.5V至 14.4V、模拟输入D类音频放大器。

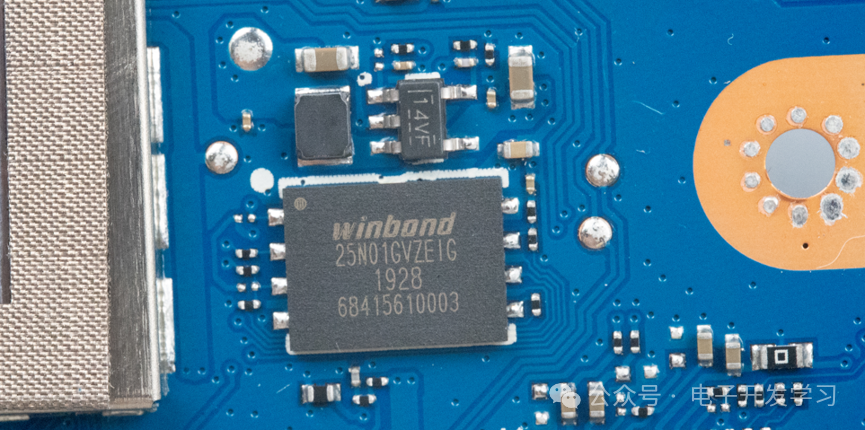

板子上还放了一个华邦的W25N01GVZEIG，这是一个1Gbit容量的NAND Flash芯片，众所周知现在存储价格比较高，前几天刚诞生的A股市值之王就是做存储的。那么这个W25N01GVZEIG现在值多少钱呢？

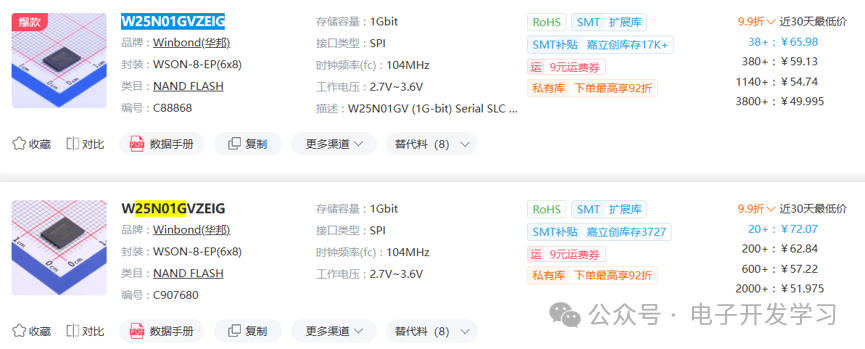

我去立创搜了一下，发现大概在50左右。之前这个价格应该在10块以内可以拿下的。看来今天的拆解已经值回票价，我可以把这个Flash吹下来焊接到我的穿越机飞控上。

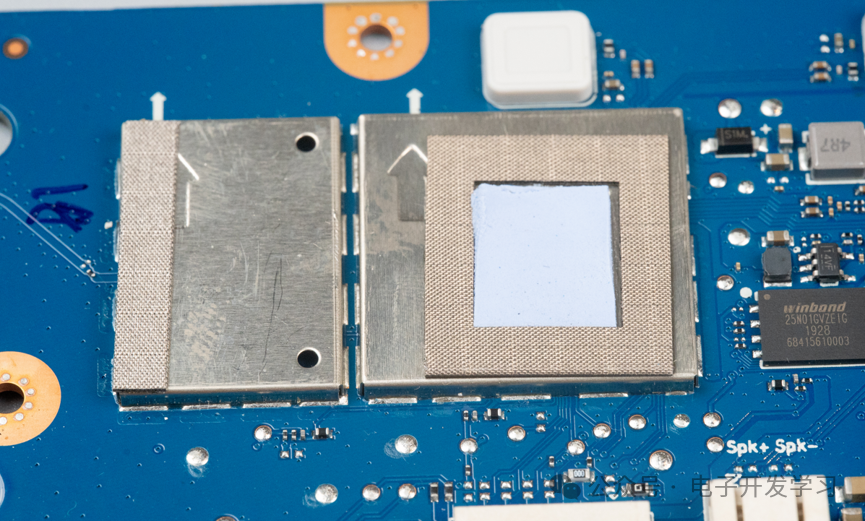

板子上有两个屏蔽壳，其中左边的屏蔽壳底部引出了天线走线，说明这个屏蔽壳下面是射频相关的电路，而右边这个很显然就是主控芯片了。

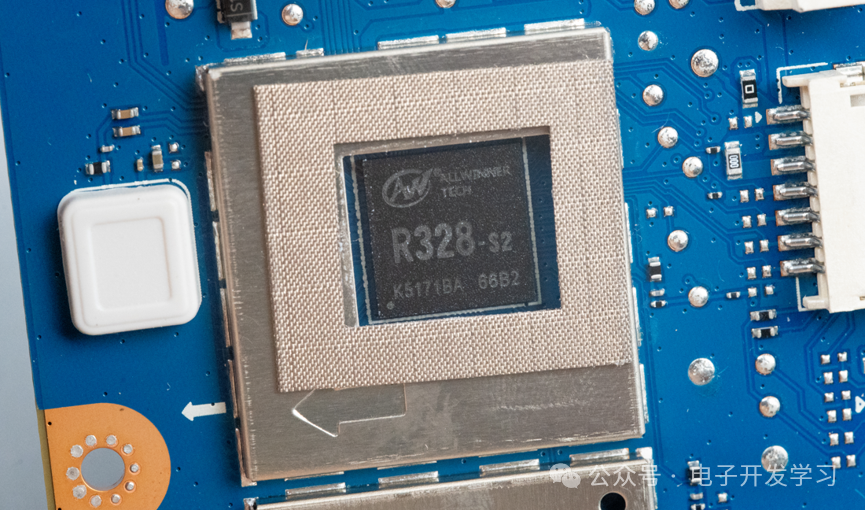

去掉中间那点散热硅脂片一看，原来是全志的R328-S2呀。这是一个双核ARM Cortex-A7 + HiFi4 DSP的异构架构SoC，Cortex-A7 应用处理器：负责运行操作系统（Linux） 和处理主要的业务逻辑。HiFi4 DSP是一个专门为音频算法优化的处理器。它不参与业务逻辑，专门负责繁重的音频信号处理，比如多麦克风阵列的降噪、回声消除（AEC）和远场语音唤醒等。为啥这个板子上没看到内存颗粒？那是因为R328-S2的一大特色是内部直接集成了64MB的DDR2内存。这有点像瑞芯微的RV1106G3。

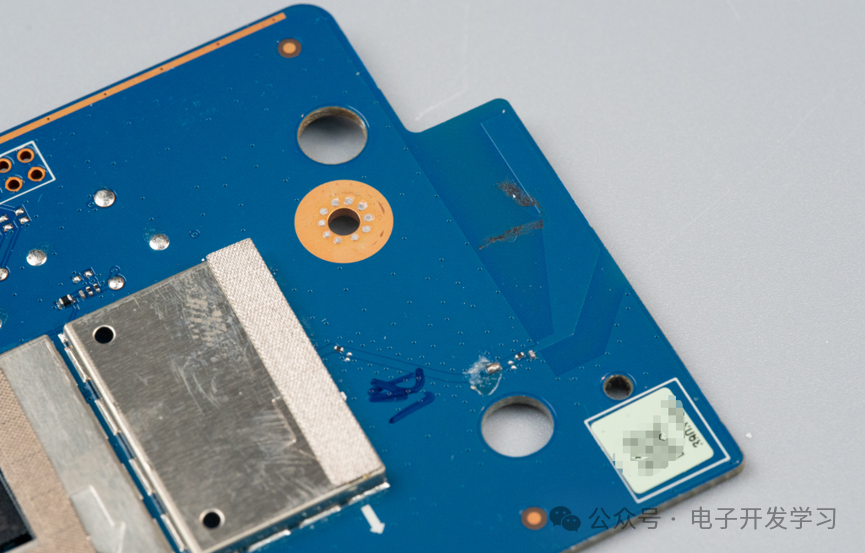

这是射频电路引出的PCB板载天线。

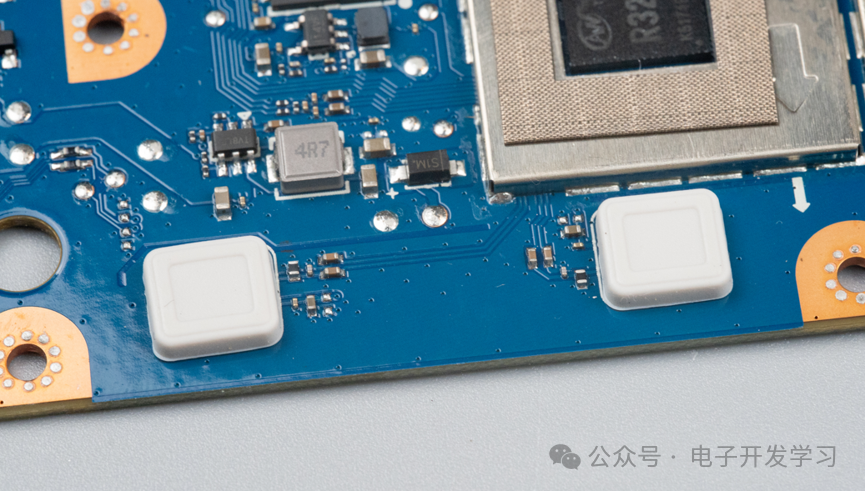

这两个白色硅胶帽下面是两个硅麦，用来采集用户交互音。

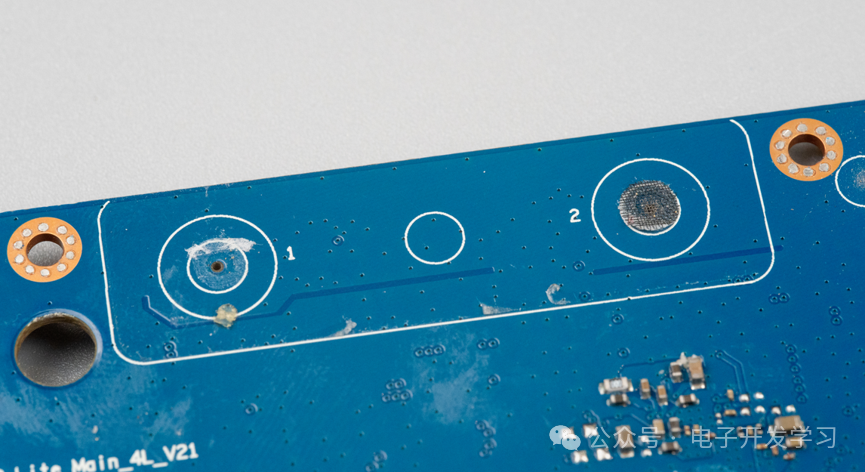

硅麦的收声孔在肚子上，所以板子上有开孔、加防尘罩处理。

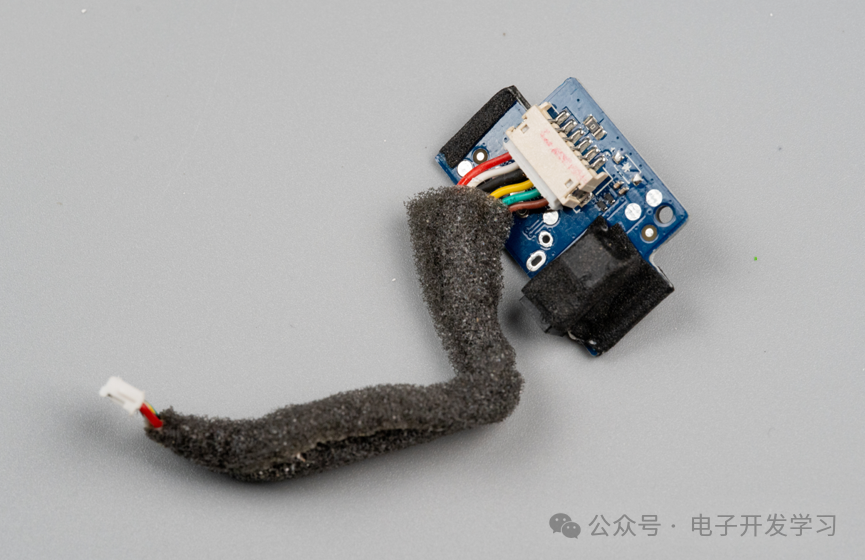

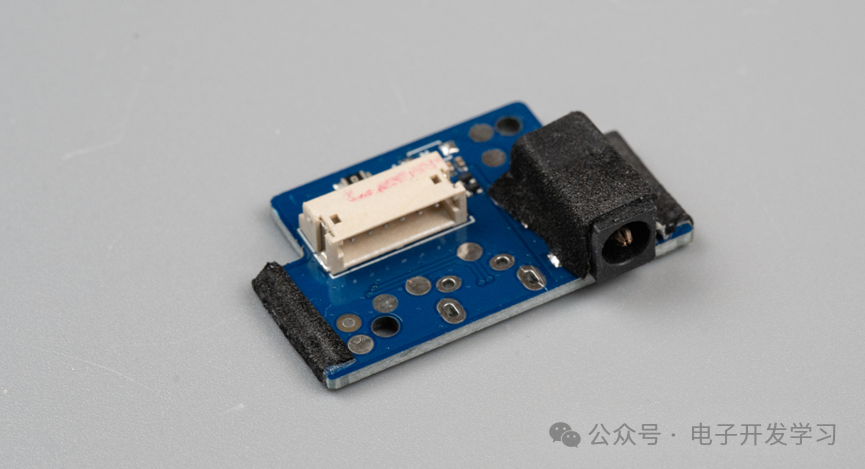

这是这个天猫精灵的电源输入子板。

这个板子上面有一个12VDC直流输入座，转换成排线连接到了主板上。

接下来我们看一眼这个点阵屏电路板。

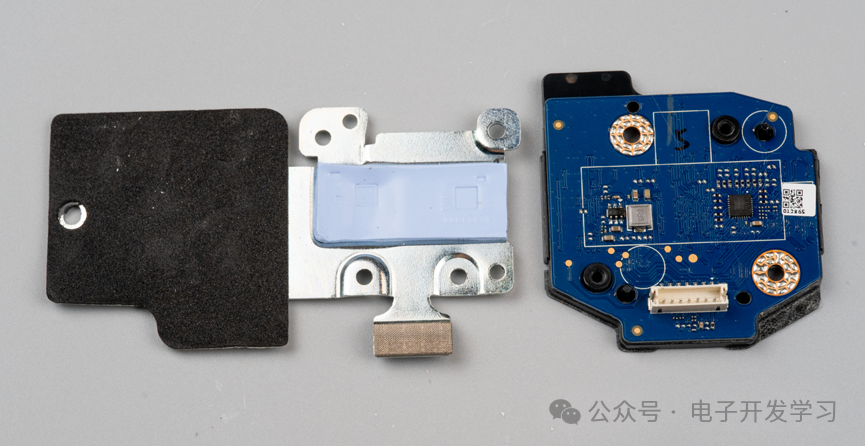

拆掉上面的散热片。

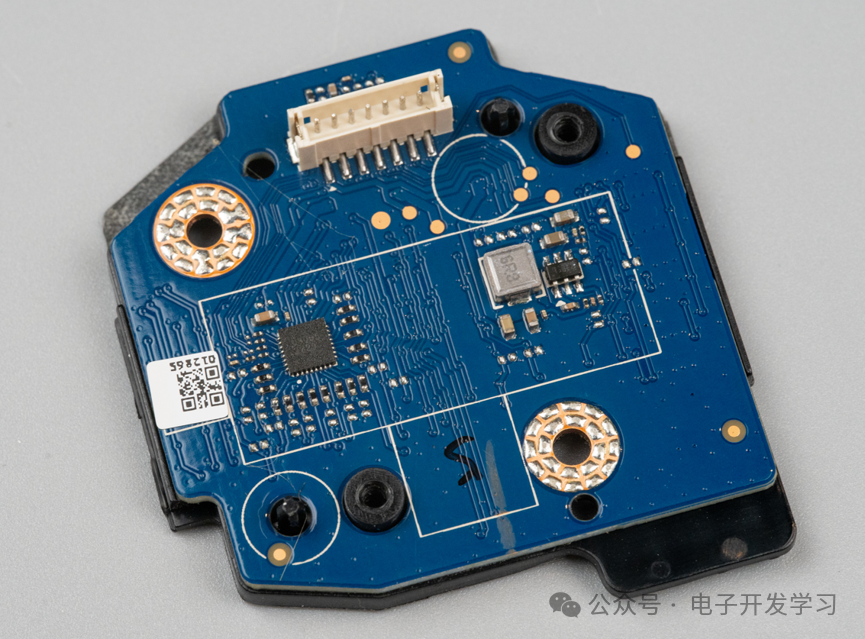

上面有两块电路，一个是LED阵列驱动芯片。另一个是DC-DC电源电路。

为啥要有LED阵列驱动芯片，因为这个点阵屏每个可发光的点都是一个LED实现的。总共用到了17*5=85个LED。

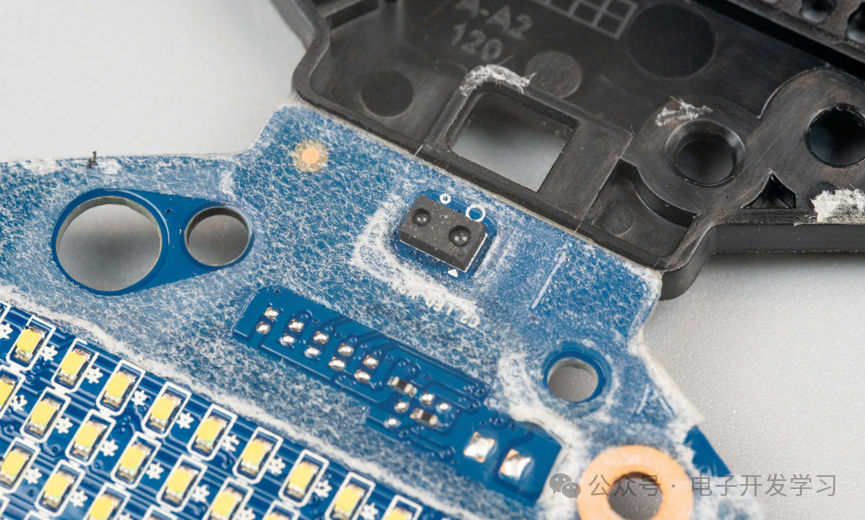

在这个板子上还有一个类似TOF传感器的器件，用来感知是否有人在这个天猫精灵前面，可能如果检测到有人的话，这个屏幕上的天猫精灵就要卖个萌吧。

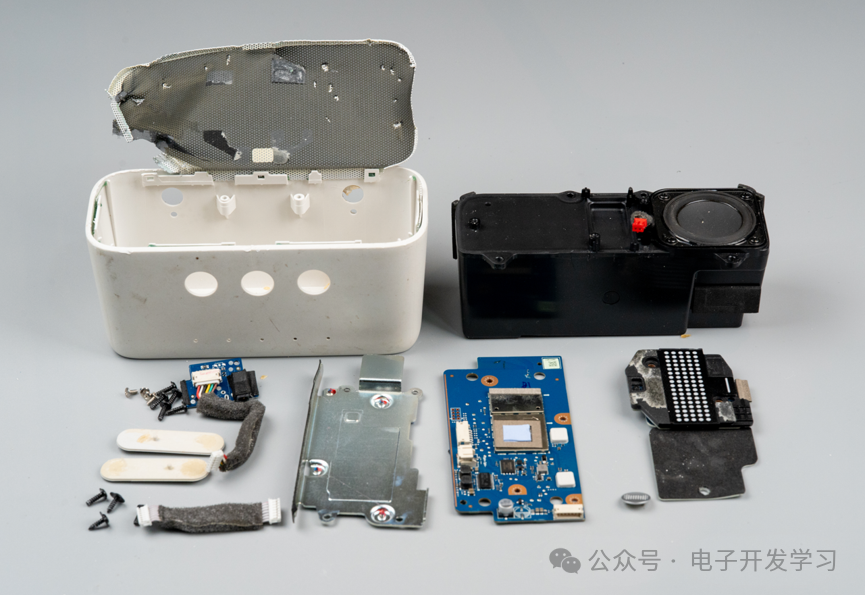

以上就是这个天猫精灵的拆解。这款天猫精灵在结构设计上很有特点——巨大的谐振腔几乎塞满了整个机身，为音质提供了充足的物理基础，而主板却被“挤”到了顶部，空间利用率相当极致。核心方案上，全志R328-S2搭配华邦1Gbit NAND Flash的组合，在当下存储涨价潮下，单颗Flash近50元的成本确实让这次拆解“值回票价”了。整体来看，做工扎实、方案成熟，唯一让人遗憾的就是那个金属网——卡扣加胶的结构，无损拆解几乎不可能。
