RK3576开发板ISP调优实录：从BLC到3D LUT的摄像头画质优化全流程

做嵌入式图像识别处理类项目的兄弟，在 SoC 选型时，一般都会优先考虑集成了 ISP 的芯片。那什么是 ISP 呢？

ISP（Image Signal Processor，图像信号处理器）的作用是对前端图像传感器输出的原始信号进行后期处理，听起来有点类似 PS 的功能——谁说视频不能 PS ？直接在芯片里就完成了视频的 PS。

不同的人 PS 出来的照片美感不同，而 ISP 如果不调试优化，也很难输出高成像质量的视频。

本文基于米尔 RK3576 开发板进行 MIPI Camera ISP 调试，让开发者能快速理解 ISP 调试的全过程。

一、ISP 调试的必要性

说到底，ISP 调试就是解决摄像头硬件本身的缺陷，把拍出来的画面搞得和人眼看到的画面尽可能一致。摄像头硬件有以下三大缺陷需要靠算法来弥补：

1. 弥补传感器的物理缺陷

光谱响应曲线差异：图像传感器和人眼对不同颜色的感知度本身就不一样，二者的光谱响应曲线存在差异，需要通过色彩校正矩阵 CCM 来进行矫正。

噪点和坏点问题：暗光环境下，传感器会因为半导体热运动产生暗电流噪声，而且还可能存在坏点，这些问题反映在画面上就是噪点。需要通过黑电平校正 BLC、坏点校正 DPC 和降噪模块进行处理。

2. 镜头本身的畸变

镜头阴影问题：受镜头物理结构影响，画面边缘进光量天生比中心少，所以拍出来的图像四角会偏暗。可以通过镜头阴影校正 LSC 进行补偿。

几何变形问题：镜头是圆的，传感器是平的，光线经过折射之后会导致图像变形，可以通过几何校正算法来修正。

3. 还原真实的色彩环境

人眼有一个比较牛的功能叫"颜色恒常性"——不管是在暖黄的灯泡下还是冷白的日光下，我们看白纸都觉得它是白的。但传感器不一样，在不同光源下拍同一张白纸，一会儿偏黄一会儿偏蓝。这需要通过自动白平衡 AWB 算法来校正色温带来的偏差，确保在不同光源下得到与人眼一致的画面。

说到这里你可能也发现了，ISP 调试是一个与"审美"相关的事。你可以基于标准光源箱、色卡、图卡等设备，通过量化指标（如信噪比、色彩误差、清晰度等）建立科学的成像基准，确保系统参数的准确性，这叫做客观调试。也可以从人眼感知和视觉审美的角度去调试，达到更好的成像效果和质感，这叫主观调试。

二、调试准备

1. 硬件准备

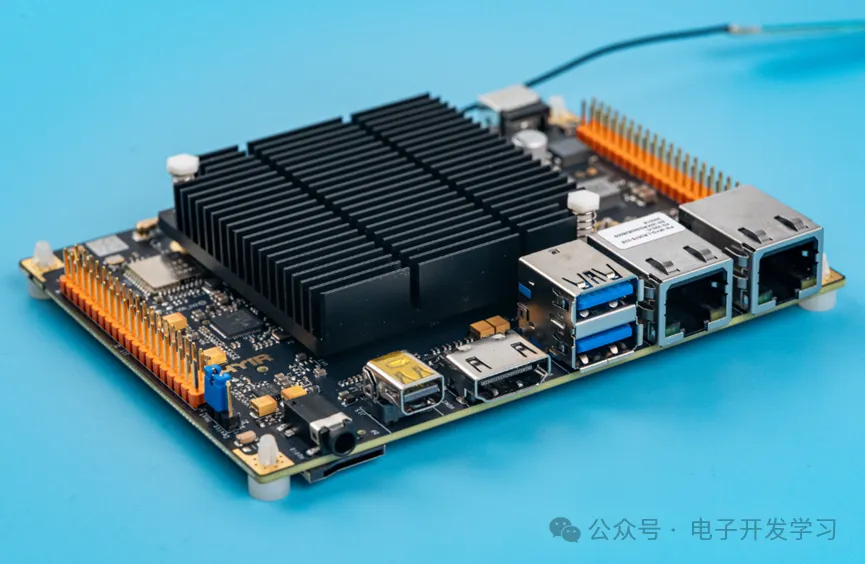

采用米尔 RK3576 开发板，另外需要准备专业 ISP 调试灯箱和摄像头模组。

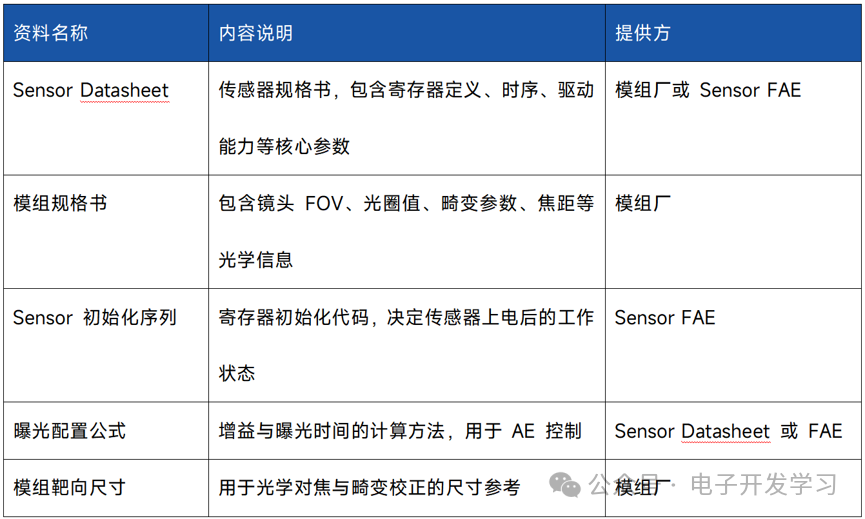

2. 摄像头资料准备

为保证调试方向正确，需要准备传感器和模组的规格书、初始化序列、曝光配置公式、模组靶向尺寸等核心资料，可以从技术文档库中获取相关参考。

3. 实验设备

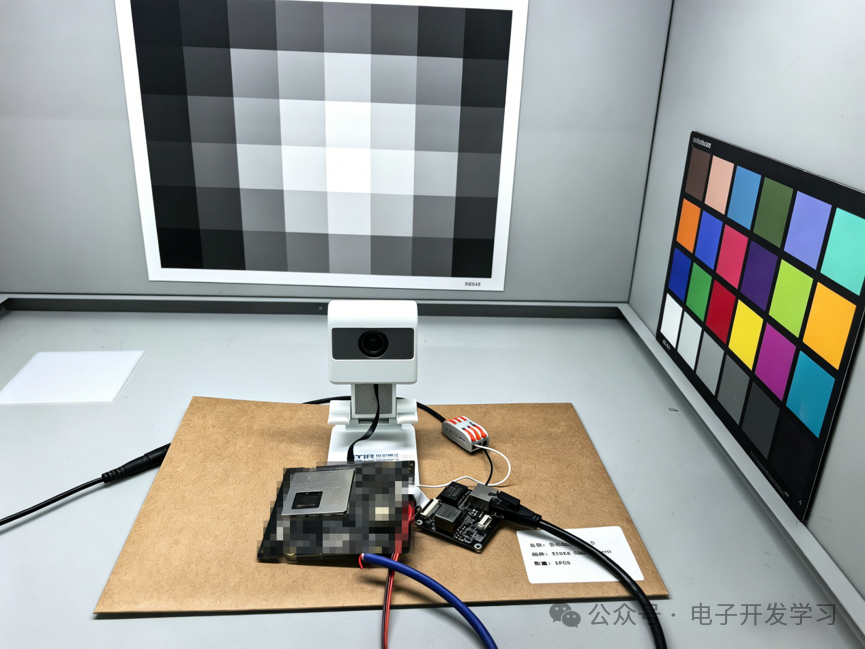

以下设备用来搭建标准化的光学实验环境：

• 镜头盖或遮光布：遮挡镜头，进行黑电平 BLC 标定。
• 标准光源：配备至少 7 种标准光源（HZ、A、CWF、TL84、D50、D65、D75）及可调亮度光源，用于 AWB、CCM 等模块在不同色温下的标定。
• 匀光片：用于镜头阴影校正 LSC。
• 爱色丽 24 色色卡：用于色彩校正矩阵（CCM）及自动白平衡（AWB）模块的标定。
• 灰度渐变卡：用于噪声分析、动态范围及 Gamma 曲线标定。
• 棋盘格标定板：用于几何畸变校正（LDC）参数提取。

三、环境搭建

1. Buildroot 系统

下载 Linux 对应的 rkaiq_tool_server，推送到板端并运行，输出类似以下的打印信息就说明这一步完成了：

Linux,Create domain socket success.
Found single camera node: /tmp/UNIX.domain0
Connect to /tmp/UNIX.domain0
rkaiq_tool_server connect AIQ success
lo IP: 127.0.0.1
eth0 IP: 192.168.1.173

2. Windows PC 端

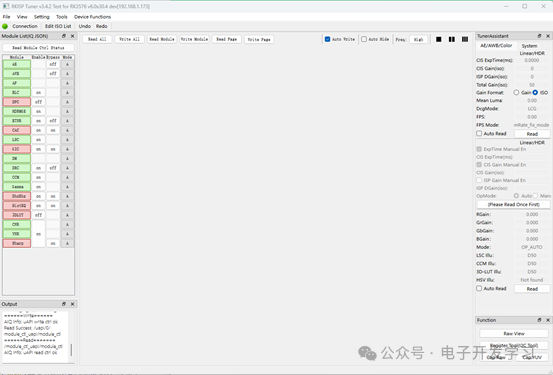

在 PC 上下载 RKISPTuner 工具并打开运行，下面是 RKISPTuner 主界面。

3. 连接与验证

• 通过 ping 测试板端 IP，确认米尔 RK3576 开发板与 PC 实现网络连接；
• 在 RKISPTuner 中填入板端 IP 地址，点击"连接"；
• 连接成功后，工具界面左侧可看到实时预览画面；
• 如果连接失败，检查 rkaiq_tool_server 是否正常运行、防火墙是否放行对应端口、通过 ifconfig 确认开发板 IP 地址是否正确。

四、摄像头标定（客观调试）

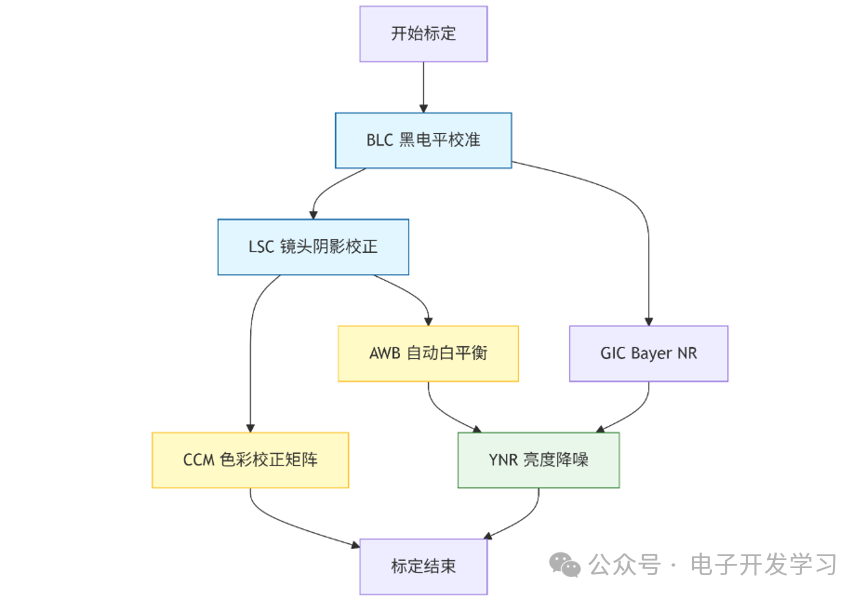

标定之前，需要先理解 ISP 各子模块之间的依赖关系。比如必须在 LSC 之前完成 BLC 的处理，某一个模块的参数调错会传递到其他模块，导致调试失败。

必须严格按照上图所示的顺序进行调试（通常为：BLC → LSC → AWB → CCM → 其他），不要随意跳过或颠倒步骤。每完成一个模块的调试，要立即确认参数效果，避免最后发现问题又得从头再来。

下面按顺序进行调试：

1. 黑电平 BLC 标定

BLC 是整个 ISP 流水线的第一步，作用是消除传感器的暗电流偏移，为后续模块建立正确的信号基准。

先用镜头盖或者遮光黑布完全遮挡镜头，保证无光线进入传感器。然后在 RKISP Tuner 中切换到 BLC 模块页面，点击 "Capture" 采集当前黑帧 RAW 数据。建议在多个增益档位（1x、2x、4x、8x、16x）下分别采集，获取不同增益下的黑电平偏移值。

工具会自动计算 R/Gr/Gb/B 各通道的黑电平均值，然后将结果写入 IQ 文件。IQ 文件建议直接从 /etc/iqfiles/ 找个相近的进行拷贝修改，减少工作量；直接使用 RKISP Tuner 生成 IQ json 文件工作量较大。

一般要求 R/Gr/Gb/B 各通道黑电平值在 50-65 之间（10bit RAW），且四个通道的差异不超过 2。如果 BLC 值偏大，画面会整体偏暗且动态范围减小；如果 BLC 值偏小，暗部容易出现彩色噪点。BLC 是后续所有工作的基石，必须精确标定。

2. 镜头阴影校正 LSC 标定

LSC 用于补偿镜头物理结构导致的边缘进光量不足。

首先将匀光片贴在标准光源箱上，确保照射到镜头的光线均匀柔和，无明显热点和暗角。然后在每种标准光源下，分别采集匀光图像。在 RKISP Tuner 中切换至 LSC 模块页面，点击 "Capture" 进行采集。工具会自动生成各种光源下的增益补偿表（Gain Table），用于补偿画面边缘的亮度衰减，确认后保存至 IQ 文件。

验证方法很简单：对着纯白墙壁拍照，检查照片四角和中心亮度差异是否在 5% 以内。

3. 自动白平衡 AWB 标定

AWB 模块用于在不同色温光源下消除色偏、还原白色。

先在标准光源箱的各色温光源下（HZ、A、CWF、TL84、D50、D65、D75），分别拍摄 24 色色卡。然后在 RKISP Tuner 的 AWB 模块中，框选色卡白色区域，工具将自动统计 R/G/B 三通道的增益比（WB Gain），生成不同色温下的白平衡增益曲线。最后把各色温下的 WB Gain 值写入 IQ 文件的 AWB 配置段。注意确认白色区域 R/G/B 三通道比值接近 1:1:1。

4. 色彩校正矩阵 CCM 标定

CCM 解决传感器和人眼对颜色感知不同的问题，本质上是把传感器的色彩空间映射到 sRGB 标准色彩空间。

在各标准光源下拍摄 24 色色卡，保证色卡充满画面 60% 以上。在 RKISP Tuner 的 CCM 模块中框选色卡区域，工具自动计算 3×3 校正矩阵。重点关注 ΔE（色差）指标，一般要求平均 ΔE < 5，最大 ΔE < 10。为适应不同光源场景，需在多种色温下标定 CCM，并通过插值算法实现色温间的平滑过渡。

以上完成了 BLC、LSC、AWB、CCM 的客观标定，建立了科学的成像基准。接下来进入 AE、3DNR、锐化、Gamma、3D LUT 等主观调试环节。

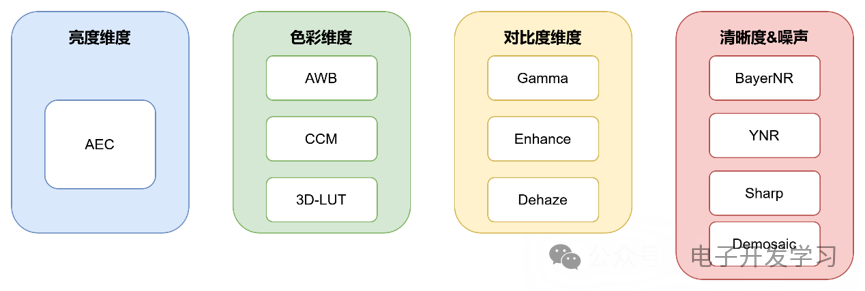

五、主观调试前知识准备

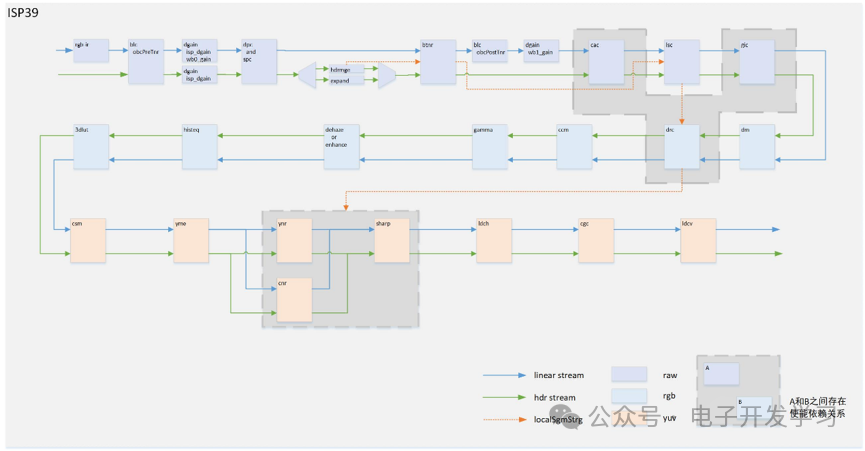

主观调试包括以上流程。下面这张是 RK3576 ISP39 Pipeline 架构。

米尔 RK3576 开发板搭载的 ISP39 是瑞芯微第三代 ISP 架构，支持 3 路 MIPI 输入 + 1 路输出的处理能力。以下是 ISP39 内部 Pipeline 包含的主要模块，按处理顺序依次说明：

• BLC — 黑电平校正，消除传感器暗电流偏移
• DPC — 坏点校正，检测并修复传感器固有坏点
• Bayershd — Bayer 域阴影校正，去除镜头暗角
• LSC — 镜头阴影校正，补偿亮度/色彩不均匀
• AWB — 自动白平衡，色温自适应校正
• Demosaic — 去马赛克，Bayer → RGB 插值重建
• CCM — 色彩校正矩阵，光谱响应适配
• 3D LUT — 三维查找表，精细色彩风格调校
• Gamma — 伽马校正，线性 → 非线性映射，匹配显示器
• EE/Sharpen — 边缘增强，提升图像清晰度与细节感
• 3DNR — 3D 降噪，时域+空域联合降噪

六、主观调试

先使用 selfpath 节点进行预览：

# 找到 selfpath 对应的 video 节点
grep . /sys/class/video4linux/video*/name

# 进行摄像头预览
gst-launch-1.0 v4l2src device=/dev/video12 ! \
'video/x-raw,width=1920,height=1080,framerate=60/1' ! \
videoscale ! 'video/x-raw,width=1920,height=1080' ! waylandsink

# 确认 mainpath 节点是否被占用，查看 Output 一列为 rkisp_selfpath
cat /proc/rkisp-vir*

接下来使用 RKISP Tuner 进行在线调试。连接成功后，左侧面板为实时预览画面，右侧为各 ISP 模块参数调节面板。

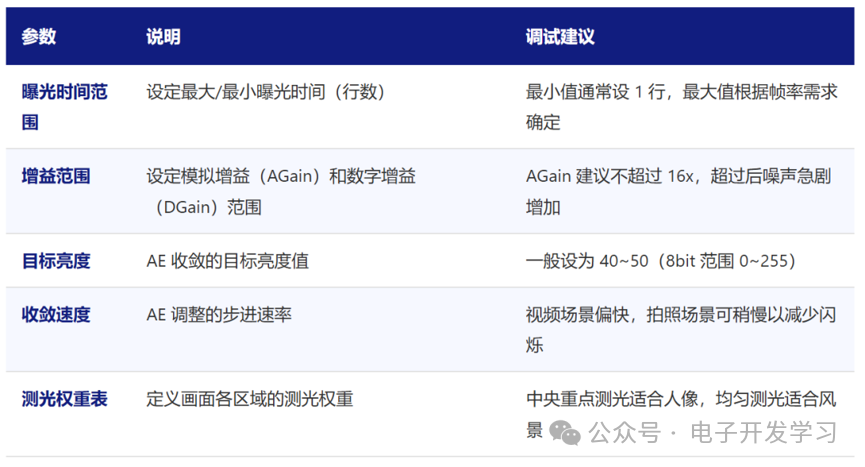

1. 自动曝光 AE 调试

自动曝光 AE 用于控制画面整体亮度和动态范围，是影响观感的第一要素。RK3576 的 AE 算法基于直方图统计和权重映射，支持多区域测光。

调试 AE 时要注意防止闪烁（Anti-Flicker）。室内照明灯如果闪烁频率是 50Hz，曝光时间必须调整为 10ms 的整数倍；如果是 60Hz，调整为 8.33ms 的整数倍。

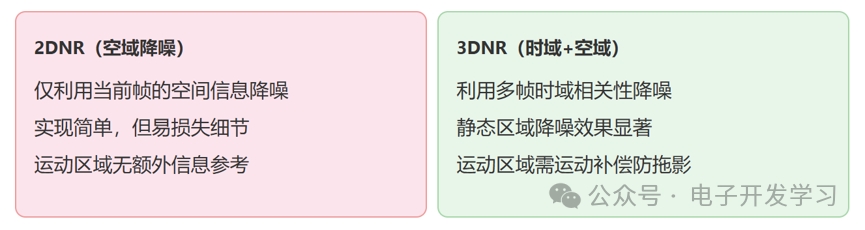

2. 3D 降噪 3DNR 调试

3DNR 是 RK3576 ISP39 的重要降噪模块，结合时域（帧间）和空域（帧内）降噪策略，在保持细节的同时有效抑制噪声。

调试 3DNR 时要注意：

• 时域降噪强度：静态场景可适当加大，运动场景需减小以避免拖影（Ghosting）
• 运动检测阈值：过高会导致运动物体拖影，过低则降噪效果不足
• 空域降噪强度：需与时域降噪配合，通常空域强度低于时域，避免过度涂抹
• 降噪与锐化的平衡：降噪会损失画面细节，需要通过后续 Sharpen 模块进行适当补偿

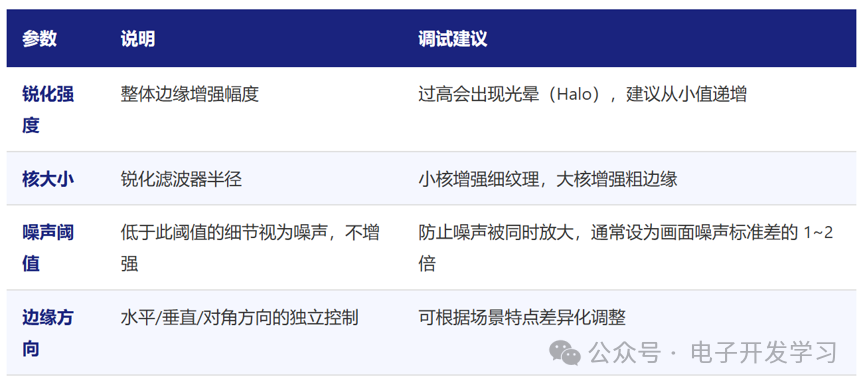

3. 锐化/边缘增强 Sharpen 调试

降噪会损失画面细节，Sharpen 模块用于补偿前级降噪和 Demosaic 插值带来的细节损失，提升图像清晰度感知。

调试后可在高对比度边缘区域（如黑色文字白色背景）验证：检查白色边缘外是否出现明显亮环（光晕效应）。如果存在，需降低锐化强度或增大噪声阈值。

4. Gamma 调试

Gamma 校正把传感器的线性光信号映射为非线性输出，匹配显示设备的亮度响应特性和人眼的亮度感知特性。

• 标准 Gamma 2.2：适用于一般 sRGB 显示场景，最常用的默认曲线
• 自定义 Gamma 曲线：根据项目需求调整暗部/亮部映射关系
  • 暗部提亮：增大低输入区域斜率，改善暗部可见度
  • 亮部压缩：减小高输入区域斜率，防止高光溢出

注意：修改 Gamma 曲线会影响 AE 的目标亮度判定，调整后需重新验证 AE 行为。

5. 三维查找表 3D LUT 调试

3D LUT 提供对 RGB 色彩空间的精细调校，可以实现 CCM 无法覆盖的复杂色彩映射和色彩风格化处理。比如把色彩风格调成暖色调、冷色调、电影风格等。

调试方法：在 RKISP Tuner 中导入 3D LUT 文件（通常为 17×17×17 或 33×33×33 的立方体网格），通过调整网格节点值实现色彩映射。注意调整范围不宜过大，否则容易出现色彩断层或伪影。一般在 CCM 调试完成后再使用 3D LUT 进行微调。

七、IQ 文件配置与烧录

参数调节完成后可实时观察效果变化，确认满意后写入 IQ 文件。IQ（Image Quality）是用 JSON 格式存储的文件，保存所有 ISP 模块的算法参数。RK3576 的 IQ 文件通常命名为 <sensor_model>.json，板端存放路径为 /etc/iqfiles/。

IQ 文件结构示例如下：

{
  "sensor_info": {
    "sensor_name": "imx219",
    "resolution": "1920x1080"
  },
  "blc": {
    "blc_offset": [56, 57, 57, 56]
  },
  "lsc": {
    "lsc_table": [...]
  },
  "awb": {
    "wb_gain": {...}
  },
  "ccm": {
    "ccm_matrix": [...]
  },
  ...
}

配置好 IQ 文件后，按如下流程烧录：

1. 在 RKISP Tuner 中完成参数调试后，点击 "Save" 将参数导出为 JSON 文件
2. 通过 ADB 或 SCP 将 IQ 文件推送到板端 /etc/iqfiles/ 目录
3. 重启 MYD-LR3576 开发板或重启 3A 服务使新 IQ 文件生效

# 通过 ADB 推送 IQ 文件
adb push imx219.json /etc/iqfiles/

# 通过 SCP 推送 IQ 文件
scp imx219.json root@192.168.1.173:/etc/iqfiles/

# 重启摄像头服务
killall rkaiq_tool_server

# 或直接重启系统
reboot

注意：IQ 文件命名必须与设备树（DTS）中 rockchip,camera-module-name 属性匹配，否则 ISP 无法自动加载对应参数。

八、常见问题与解决方案

1. 预览画面全黑或全绿，无正常图像

可能原因：MIPI CSI 时序配置错误（CLK/Lane 数量错误、速率不匹配），传感器初始化序列未正确加载或 I2C 通信失败，电压/时钟未使能。

排查步骤：

# 检查内核日志
dmesg | grep -i "mipi\|csi\|sensor"

# 确认 Sensor I2C 通信
i2cdetect -y <bus>

# 检查 Media Pipeline 拓扑
media-ctl -p

2. 画面明显偏色（偏蓝/偏黄/偏绿）

可能原因：AWB 参数未标定或标定光源不充分、CCM 矩阵偏差过大、LSC 色彩补偿不均匀。

排查步骤：

• 检查 BLC 和 LSC 是否已正确标定（前置模块偏差会级联影响 AWB）
• 在当前光源下重新标定 AWB，确认 WB Gain 是否合理
• 检查 CCM 矩阵的 ΔE 指标是否达标

3. 画面存在明显暗角

可能原因：LSC 参数标定有问题，或镜头本身暗角严重超出 LSC 补偿能力。

排查步骤：

• 重新标定 LSC，确保匀光片使用正确、光源均匀
• 在 RKISP Tuner 中查看 LSC Gain Table，确认增益值是否合理（一般不超过 4x）
• 若 LSC 增益已很大但仍有暗角，说明镜头本身暗角严重，需更换镜头

4. 运动场景出现拖影（Ghosting）

可能原因：3D 降噪时域强度过强、运动检测阈值设置不合理、视频帧率太低。

排查步骤：

• 适当降低 3DNR 时域降噪强度，或增大运动检测灵敏度
• 确认帧率是否达到预期：v4l2-ctl --device=/dev/videoX --set-fmt-video=width=1920,height=1080,pixelformat=NV12 --set-parm=60
• 在快速运动场景下反复验证，找到降噪与拖影的平衡点

5. RKISP Tuner 连接板端失败

可能原因：rkaiq_tool_server 未运行或已崩溃、版本不匹配、网络不通或防火墙拦截。

排查步骤：

# 板端确认进程运行
ps | grep rkaiq_tool_server

• PC 端 ping 板端 IP 确认网络连通
• 确认版本一致：RKISP Tuner 和 rkaiq_tool_server 必须使用同一 SDK 版本
• 重启 rkaiq_tool_server 后重试连接

6. 曝光闪烁

曝光闪烁指室内灯光场景画面周期性明暗变化，可能因为曝光时间未与光源闪烁频率同步，或 Anti-Flicker 未开启/频率设置错误。

排查步骤：

• 市电 50Hz 时确保最小曝光时间为 10ms 的整数倍，60Hz 时为 8.33ms 的整数倍
• 开启 Anti-Flicker 并设置为电网频率，国内为 50Hz
• 在 IQ 文件中确认 AE Anti-Flicker 配置已生效

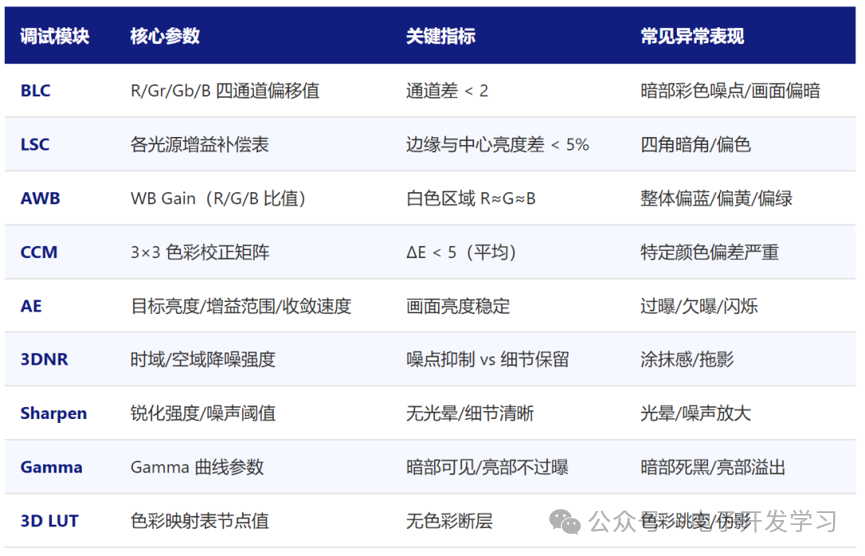

这张调试速查表详细归纳了每个模块的调试指标和异常表现，建议收藏备用。

九、调试经验总结

整个流程总结：资料准备 → 环境搭建 → BLC 标定 → LSC 标定 → AWB 标定 → CCM 标定 → AE/3DNR/Sharpen/Gamma/3D LUT 主观调试 → IQ 文件烧录 → 多场景验证 → 完成。

几点经验分享：

1. 严格按 Pipeline 顺序调试：ISP 内各模块是串联的，前级输出是后级输入。跳过 BLC 直接调 AWB，或跳过 AWB 直接调 CCM，都会导致参数级联失真。

2. 控制单一变量：每次只调一个模块的参数。同时修改多个模块参数，你没法判断效果到底是哪个模块导致的。

3. 多场景验证：调试效果要在室内/室外、强光/暗光、静止/运动等多种场景下验证，才能保证参数的泛化能力。

4. 做参数变更日志：每次调试记录参数变更和效果，方便后续回溯对比。

5. 善用官方 IQ 文件：瑞芯微官方 SDK 中一般提供多个 IQ 文件供参考，直接找相近模组的 IQ 文件修改，比从零创建高效得多。

6. 关注模块间耦合：Gamma 改变影响 AE，3DNR 强度影响 Sharpen，LSC 改变影响 AWB……这些模块之间存在上下游联动效应，调试时需特别注意。
