嵌入式音视频端到端超低延迟设计：Zynq VCU 子帧流水与同步

从整体架构到子帧流水、编解码、传输与同步控制

一条音视频链路即使能够稳定处理每秒 60 帧，也可能显示着几百毫秒之前的画面。原因往往藏在缓冲、调度和交接边界里：采集等完整帧，编码等参考图像，网络等打包，接收等乱序恢复，显示等刷新。每个环节只多等一点，端到端延迟就会不断累积。

超低延迟设计的核心，是让同一帧的不同部分在不同模块中同时前进，并且给每一次等待设置明确的理由和上限。它同时要求数据正确、播放连续和尾部延迟可控。

从图像与声音产生，到远端屏幕和扬声器呈现，每一层都需要同时解决处理粒度、数据有效性和播放期限。下文以 Zynq 的 VCU 子帧路径为具体案例，逐层解释可迁移的设计原理。图中的抽象时序和预算属于示意或工程假设，不能替代整机实测。

01 从一帧画面的旅程理解延迟

1.1 延迟、吞吐和抖动分别描述什么

延迟是某一份内容从起点到终点经历的时间。吞吐是单位时间处理多少内容。抖动是延迟或到达间隔的变化程度。三个指标相关，但不能互相代替。

一个内部排队 6 帧、每秒稳定输出 60 帧的系统，吞吐可以完全合格，但仅这部分排队就可能贡献约 100 ms。另一个系统平均延迟很小，却偶尔停顿 100 ms，也难以承担持续交互任务。

帧周期由帧率决定：T_frame = 1000 / fps，单位为 ms。30 fps 对应 33.33 ms，60 fps 对应 16.67 ms，120 fps 对应 8.33 ms。这里表示相邻帧的时间间隔，不代表每个模块一定需要一个帧周期完成运算。

1.2 必须先定义测量边界

视频的完整边界应包括曝光、读出、ISP、内存、编解码、网络、显示扫描和面板。音频的完整边界包括 ADC、采集 DMA、算法、传输、播放 DMA、DAC；若测量到麦克风和扬声器，还要说明声传播距离。

滚动快门按行曝光和读出，屏幕也可能按行扫描。同一帧顶部与底部的测量结果可能不同，因此需要说明测量区域。一次光学变化跨越曝光窗口时，还会出现亮度积分和检测阈值问题。软件时间戳不是自动等价的光学时间戳。

工程上可先固定一个基线：1080p60、单路、8 bit NV12、受控有线网络、固定显示刷新率；然后分别验证分辨率、码率、网络和负载变化。没有边界定义的“低于 20 ms”难以比较，也无法复现。

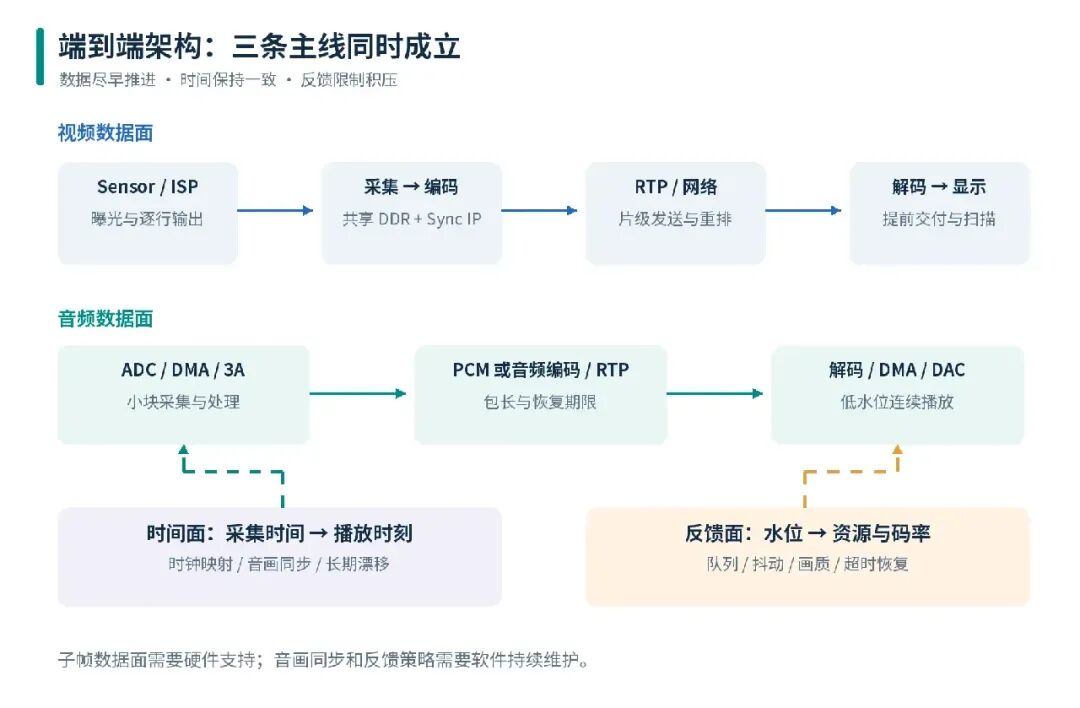

图1　视频与音频并行传输，共同依赖时间映射和反馈控制。Sync IP 位于采集与编码之间；显示侧采用另外的时序保护。

1.3 把延迟拆成处理、等待和呈现

对同一份可追踪内容，可以把沿途时间分成三类：真正计算或搬运的服务时间、排队或凑齐输入的等待时间、为了同步和输出硬件而产生的呈现时间。优化需要先判断属于哪一类。

减少代码计算量只能影响服务时间；降低 queue 水位针对排队；禁用未来帧前瞻针对数据依赖；切换低处理延迟面板则影响呈现。用一个编码器开关解决全部问题，通常不会奏效。

流水重叠后，端到端延迟应沿同一图像区域或同一声学事件的依赖路径计算。不能把各模块处理整帧的总时长全部相加，也不能把首片输出时间当成整帧可显示时间。首个可见像素、指定区域更新和完整画面更新，必须分别定义。

02 架构的三条主线：数据、时间和反馈

2.1 数据面负责尽早推进有效内容

视频路径是 Sensor/输入接口、ISP、采集 DMA、编码器、RTP 打包、网络、解包、解码器、显示控制器、面板。音频沿独立路径推进：ADC、DMA、3A、编码或 PCM 打包、网络、解码、播放 DMA、DAC。

在 Zynq 案例中，VCU 硬件承担视频压缩和解压缩，PL 组织采集、显示、同步及互连，PS 运行控制、驱动、媒体框架和网络等软件。具体 IP 与 DDR 拓扑要服从板级设计。VCU 不提供音频编解码，音频需使用独立的软件或硬件路径。

2.2 时间面负责让内容在正确时刻呈现

采集时间戳应描述内容产生的时间。编码完成时间、网络发送时间和显示提交时间描述的是处理进度。把这些不同含义的时间戳混在一起，会掩盖真正延迟，也会破坏音画同步。

时间面需要维护采集时钟、RTP 媒体时钟、接收端时钟和显示/声卡时钟之间的映射，并决定目标播放时刻。目标播放时间必须容纳可接受的处理与传输变化，但不能因为队列增长而无上限后移。

2.3 反馈面负责阻止延迟持续增长

反馈指标至少包括编码帧大小、实际发送速率、发送积压、网络丢包、到达抖动、解码耗时、显示错过刷新次数和音频缓冲水位。发现网络容量下降时，应调整码率、画质或帧率；发现 CPU 或 DDR 竞争时，应调整资源分配或负载。

仅扩大队列会把短暂不足变成越来越旧的画面。稳定系统必须满足长期处理能力大于输入负载，并为突发保留余量。优先级可以改变竞争顺序，但不能制造额外带宽。

2.4 硬件执行路径与控制路径分开考虑

媒体软件提交的是描述符、地址、格式、时间戳与任务参数；实际像素搬运和编码往往由 DMA、VCU 与显示硬件执行。CPU 占用不高，并不证明链路没有瓶颈：硬件可能正在等待 DDR，或者软件还没有提交足够的输出空间。

控制路径应提前准备后续任务和 buffer，使硬件尽可能连续运行；但已准备的 buffer 不应变成大量陈旧帧排队。硬件描述符深度、可用输出池和实际媒体积压应分别监测。

另外，Sync IP 解决生产与消费的地址进度关系，不负责端到端时间同步。它不能代替网络时钟校准，也不会自动让音频与视频的采集时间一致。

03 从帧级串行交接到子帧流水

3.1 四种模式的本质差异

以 VCU 为例，可以把低延迟能力分成四个层次。关键差别是模块之间按整帧交接，还是能按片或更小的区域推进。

模式	采集到编码	编码到解码	解码到显示	消除的主要等待
Normal Latency	帧级	帧级	帧级	常规缓冲与编码结构
Reduced Latency	帧级	帧级	帧级	输出重排序
Low Latency	帧级	slice 级	帧级	编码输出和解码输入的整帧交接
Xilinx Low Latency	子帧并行	slice 级	提前交付并行扫描	进一步减少采集和显示边界等待

普通 Low Latency 仍需采集完整帧后再交给编码器，也通常在解码完成后才交给显示。Xilinx Low Latency 进一步允许生产者和消费者同时访问同一帧缓冲，但需要专门保证访问安全。

3.2 流水线为什么能够变快

假设一帧分为 N 个等大小工作单元，经过 K 个阶段，每阶段处理一个单元的时间均为 τ。忽略启动开销、资源竞争和额外等待时：

• 每阶段等整帧：完成该帧约需 K × N × τ。
• 每单元及时交接：完成该帧约需 (N + K - 1) × τ。

例如 N=8、K=4，示意结果分别为 32τ 和 11τ。减少的是阶段之间的等待，计算本身并没有凭空消失。真实系统各阶段速度不同，最慢阶段会限制吞吐，启动门槛、跨块依赖和显示刷新还会增加延迟。

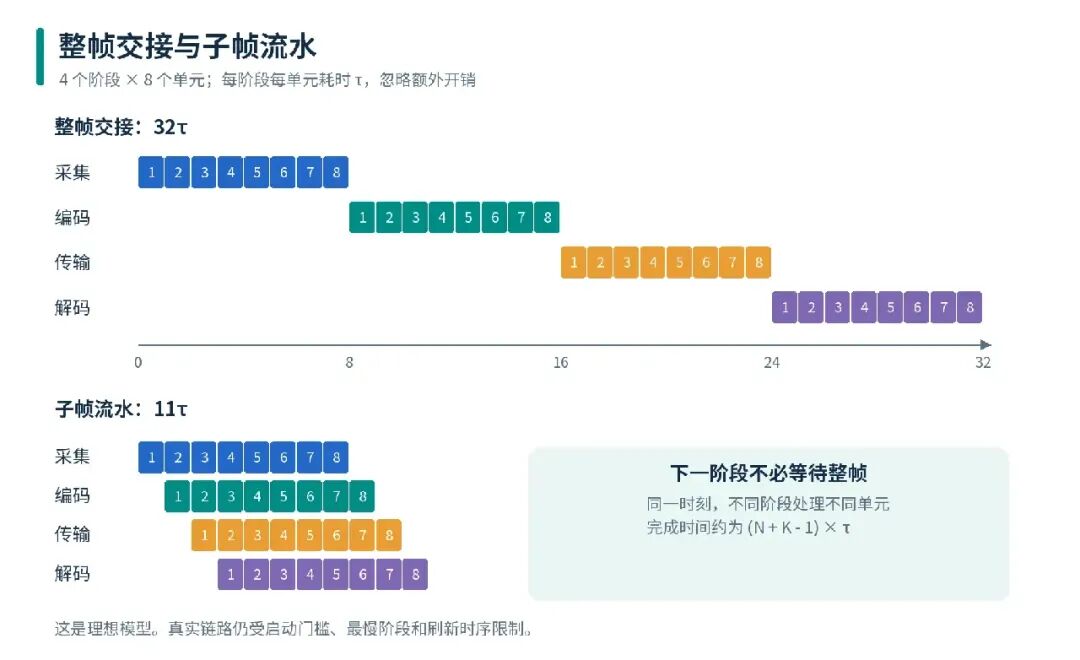

图2　每个小块代表一个工作单元，颜色代表处理阶段。图中单位为抽象时间 τ，不是 VCU 实测毫秒值。

3.3 三项能力不能混为一谈

零拷贝解决重复搬运；slice 输出解决码流生成后的交接粒度；子帧同步解决一帧尚未全部完成时的安全读写。系统可以同时支持零拷贝和多 slice，却仍然在某个模块等完整帧。

因此，验收必须逐个检查：采集是否提前交付、编码是否提前产生码流、网络是否立即发送、解码是否立即消费、显示是否具备安全的提前扫描能力。

04 Sensor 与 ISP：低延迟从图像产生时开始

4.1 曝光、读出与帧周期

曝光是像素积累光信号的过程；读出是把像素测量值输出到后级的过程。滚动快门不同图像行的曝光窗口存在时间偏移。缩短曝光可以减少运动模糊及时间积分范围，但不自动缩短整帧读出。提高帧率也需要 Sensor、接口、ISP、DDR 和后端同时承受更高负载。

时间戳需要绑定明确事件，例如帧起始、曝光起始或曝光中点；不能把 DMA 完成时刻直接命名为拍摄时刻。若要从帧起始换算到某一图像行的曝光时刻，应依据 Sensor 时序、行周期及曝光设置建立模型，并用外部信号验证。

4.2 ISP 中最容易隐藏的帧等待

空间滤波通常只需要局部行窗口，但时域降噪需要历史图像，某些多帧 HDR、去交错、畸变校正或电子防抖实现还可能引入额外帧缓存。算法名字并不能决定延迟，需要查看该实现的数据依赖和输出时机。

检查 ISP 的每个节点：输入最少需要几行或几帧，输出是否允许逐行推进，是否插入格式转换或额外缩放，输出 buffer 是否只能在帧尾完成。若 ISP 已经缓存整帧，后级 Sync IP 只能优化其后的等待。

4.3 行缓存的直观估算

若某滤波器必须等待 r 行、输入行周期为 T_line，则启动等待的量级是 r × T_line。实际还要加内部计算和握手开销。这个估算有助于区分“几十行窗口”和“整帧缓存”的差别，但不能忽略消隐、像素打包和时钟域转换。

05 共享内存与 Sync IP：提前读，怎样仍然正确

5.1 普通帧缓冲的交接方法

常见 V4L2 采集路径先提交空 buffer，DMA 写完整帧，驱动报告完成，再由应用或媒体框架交给编码器。上半帧可能很早就已写好，却仍然等待最后一行。

VCU 的定制子帧路径允许采集与编码共享同一个尚在填充的 buffer。Sync IP 监视生产者写入，对编码器读请求进行 AXI 事务级控制：目标区域可安全读取就放行，否则暂缓该读取。它不是 CPU 自旋等待，也不是把整帧复制到另一个缓冲区。

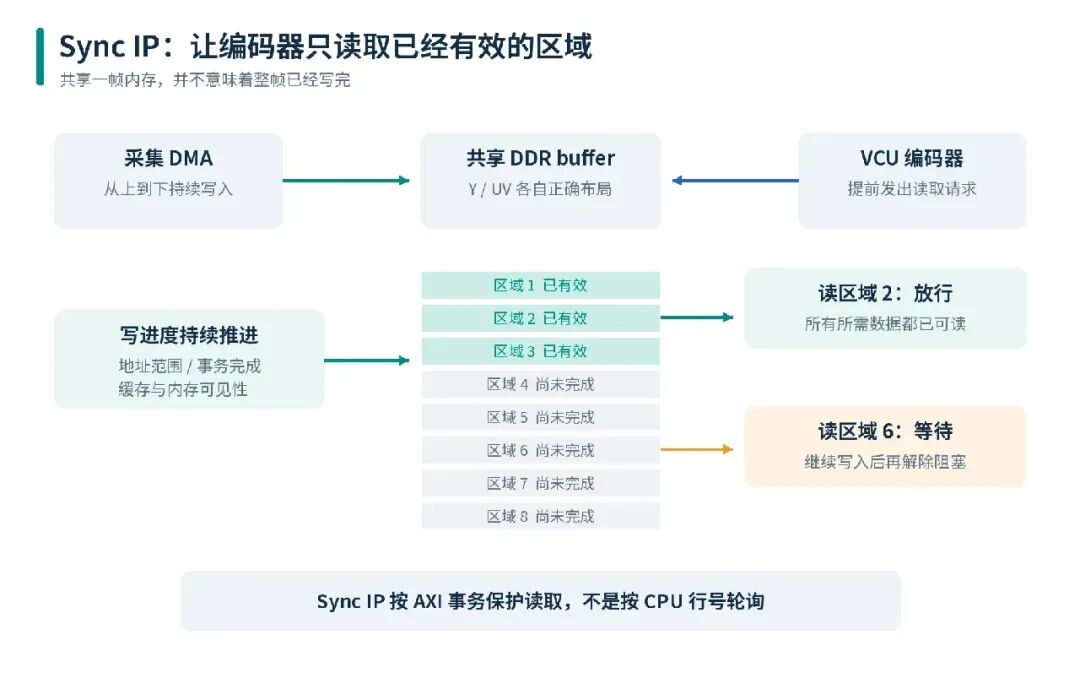

图3　行号用于解释进度，实际实现按照 AXI 事务和配置的地址范围跟踪；亮度、色度及对齐必须分别正确处理。

5.2 early dequeue 的真正含义

流程可概括为：先配置当前缓冲区的同步地址范围，再提前把 buffer 交给编码器；编码器提交读取，采集端填充数据，Sync IP 使编码器只能读到已经准备好的区域。

提前交付只表示后级可以在同步机制保护下使用该 buffer，并不表示整帧已经完成。early dequeue 和 OMX 提前回调用于表达这种提前交接，后续实际完成事件仍需单独处理。

这不是标准 V4L2 任意驱动都具备的行为。普通驱动直接提前调用完成通知，会破坏已有的完成语义；没有配套硬件同步和媒体组件支持，可能读到旧数据或正在更新的数据。

5.3 缓存一致性、完成同步、生命周期是三件事

问题	需要的机制	不能代替它的东西
两个设备如何共享内存	DMA-BUF 导入导出、各设备 DMA 映射	一个 CPU 虚拟地址
CPU 与设备如何看见正确内容	正确缓存属性和 DMA API 协议	仅仅传递文件描述符
设备是否已经产生所需数据	完成事件、fence 或子帧进度保护	cache flush
buffer 何时能够回收	引用和在途任务生命周期管理	early callback
行布局如何解释	stride、offset、format、modifier 等元数据	仅宽度与高度

Linux DMA-BUF 框架支持跨设备共享，dma-fence 表达异步硬件操作完成，dma-resv 管理相关 fence。但默认按一次完整任务通知的 fence，不会自动描述“前几行可读”。子帧访问需要额外的进度协议。

设备 DMA 地址也不一定等于 CPU 物理地址。IOMMU 存在时，不同设备可能使用不同的 IOVA 映射。不能把一个设备看到的地址未经验证直接交给另一个设备。

5.4 NV12 为什么不能只盯着亮度进度

NV12 包含 Y 平面和交错 UV 平面。编码器处理某个区域时，需要的亮度和色度都必须有效。色度垂直采样率、行跨度、平面偏移、对齐与编码块访问范围都会影响安全边界。

一般正确性条件是：消费者即将读取的整个区域，都已经被生产者写好并满足内存可见性要求。单一行号比较只是概念示例，不能替代实际硬件地址和事务规则。

5.5 零拷贝依然消耗 DDR 带宽

1080p NV12 的有效图像大小约为 1920 × 1080 × 1.5 = 3.11 MB。60 fps 下，一个完整读或写方向约为 186.6 MB/s。4K60 对应约 746.5 MB/s。

仅采集写、编码输入读、解码输出写、显示读四个方向，若落在同一个系统内，就分别达到约 0.75 GB/s 和 2.99 GB/s。这还未包含参考图像、重建、码流、对齐填充和其他业务。若发送端、接收端分板，应分别计算各板带宽，不能将四个方向全部归到一块板上。

所以零拷贝减少额外复制，却不会消除设备必要的内存访问。最坏带宽和服务延迟必须实测。

5.6 一个共享 buffer 的完整生命周期

普通完整帧路径的生命周期近似是：空闲、采集写入、采集完成、编码读取、读取完成、回到空闲。子帧路径改变的是采集和读取可以重叠，回收条件并没有因此消失。

必须同时确认生产者已经停止写入、消费者已经结束读取、没有显示或其他下游继续持有引用，才允许复用原始图像内存。不同驱动回调的语义不同：码流片输出不代表编码器不再需要原始图像；early callback 更不代表数据全部完成。

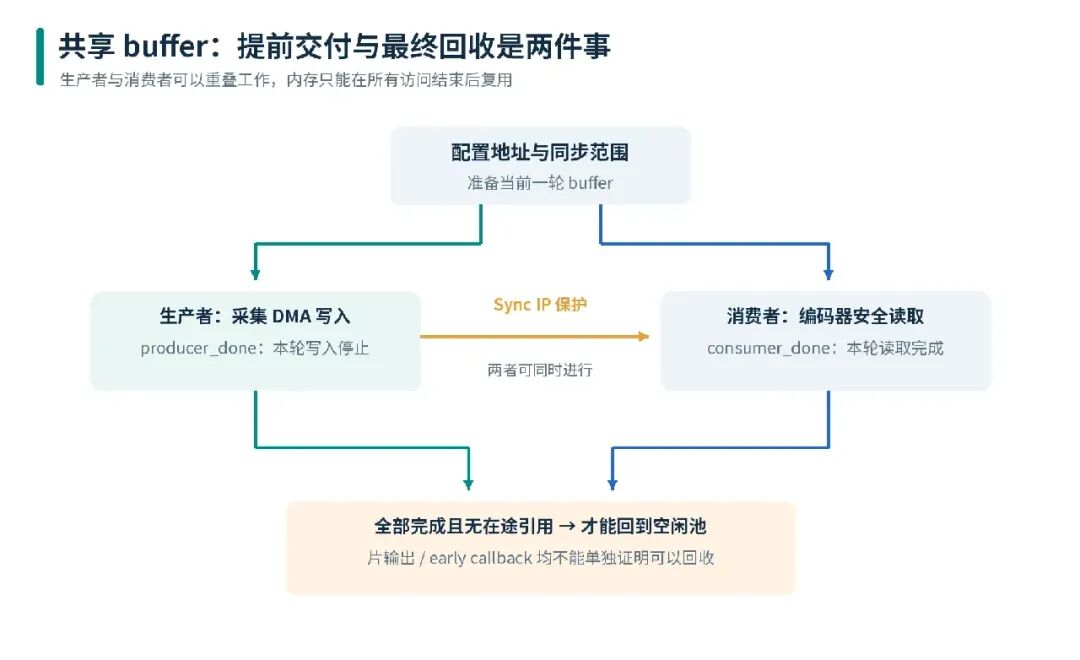

图4　“允许提前使用”和“允许回收”是不同事件。生产者与消费者各自完成后，仍需检查其他在途引用。

概念上可使用独立的状态和引用记录：producer_done 表示本轮写入已停止，consumer_done 表示本轮读取已完成，inflight_refs 表示仍在持有该内存的任务数。只有全部满足回收条件，buffer 才能重新进入空闲池。真实驱动需要锁、原子操作或对应硬件同步，不能把几个无保护布尔变量当作实现。

停止链路时也要按依赖排空：停止继续提交，取消或等待在途任务，解除下游持有，关闭同步通道，最后撤销映射和释放内存。若设备仍在 DMA 时就释放 buffer，可能损坏其他内存，而不只是出现一帧花屏。

5.7 为什么内存屏障不能替代同步 IP

内存屏障约束规定范围内的访问顺序，缓存维护解决数据可见性；二者都不会凭空生成尚未采集的像素。CPU 执行一次屏障之后，采集 DMA 可能仍然只写了图像前半部分。

子帧并发需要把“哪段数据已经产生”表达给消费者，并在设备访问入口真正限制读取。没有硬件进度保护或经过验证的等价协议时，应保留完整帧完成边界。

06 编码原理：哪些依赖会产生等待

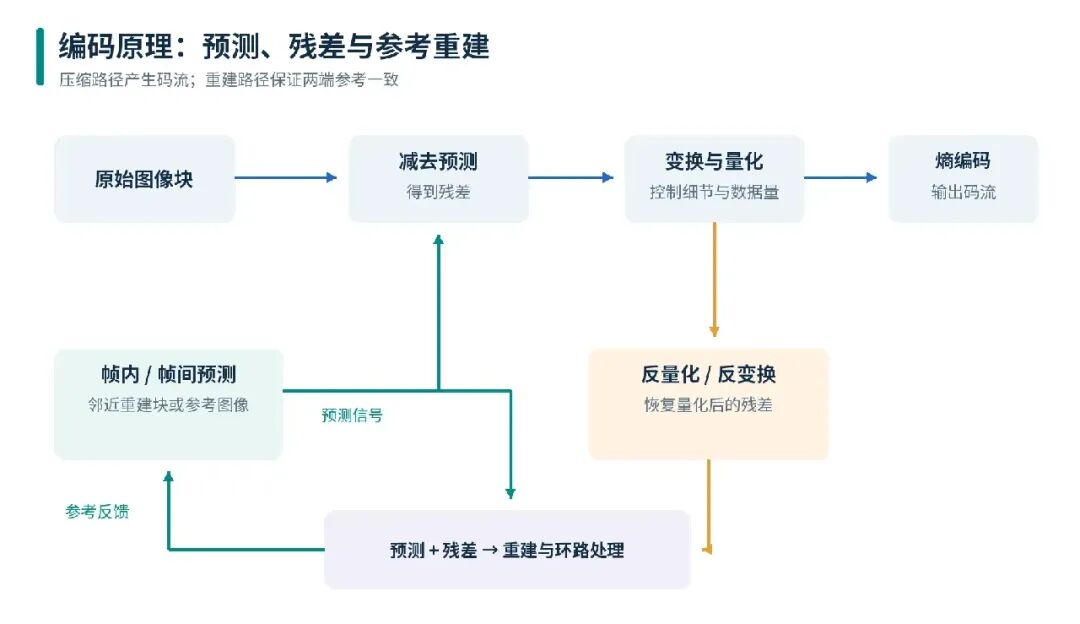

6.1 编码器不是简单压缩一个文件

视频编码利用空间与时间上的重复信息。帧内预测根据同一图像中已重建的邻近区域预测当前块；帧间预测根据参考图像及运动信息预测当前块。预测与原始信号的差值叫残差，残差经过变换、量化和熵编码形成码流。

编码器还需要重建图像：把量化后的信息反向还原，与预测相加，经过环路处理后保存为参考。这样编码器与解码器才能依据相同重建结果预测后续内容。

图5　参考图像存储和输出排队的用途不同。无 B 帧也仍然可能需要参考图像。

压缩收益可以用原始带宽直观理解。1080p60、8 bit NV12 的有效图像速率约为 1.49 Gbit/s，而网络视频通常只有其中一小部分。节省的大量比特，来自预测、残差量化和熵编码；它也带来了参考依赖、画质损失以及复杂度变化。

QP 是量化强度的控制量之一。较强量化通常让更多细小残差信息被抑制，从而减少码流，但纹理与细节也更容易损失。低延迟码控在复杂帧里提高 QP，本质上是在画质与及时发送之间做取舍。量化、码率与视觉质量并非对所有内容都保持简单线性关系。

6.2 H.264 与 H.265 不能按名字决定延迟

H.264 以宏块及其子划分组织预测等处理，H.265 使用 CTU 及递归编码块划分，并扩展预测、变换和环路处理能力。HEVC 通常能在相同视觉目标下节省码率，但具体效率取决于内容和配置。

更复杂的编码工具可能增加运算与依赖，但硬件实现、并行度和缓冲策略同样关键。某些硬件实现中 HEVC 的流水与缓冲设计甚至比 AVC 更适合低延迟，因此不能从算法名称直接推断产品延迟。

选择编码标准时应同时测量：相同画质下的码率、首片输出时间、末片输出时间、最大帧大小、解码兼容性和最坏处理时间。只比较相同码率下的平均编码时间不够完整。

6.3 B 帧、重排序与前瞻

若显示顺序为 I0、B1、B2、P3，且 B1/B2 参考未来的 P3，编码过程必须先获得 P3，解码顺序也需要配合这种依赖。未来参考和输出重排序会增加延迟。

本文的低延迟基线采用 Low-delay-P、B 帧为零，消除未来帧等待。一般标准中存在不同参考结构，但不能把“所有 B 图像都必然增加相同帧数”当成通用公式，应查看实际参考关系和解码输出约束。

Look-ahead 为更好的码率或场景决策预先分析后续图像，会引入额外前瞻等待。双遍编码将统计分析与正式编码分开，可能用于优化质量或码率分配；实时前瞻也需要先观察后续内容。以最低稳态延迟为目标时，必须核实模式约束及等待深度，不能只因为硬件支持就直接开启。

6.4 GOP、I 帧、IDR 与 GDR

概念	作用	与低延迟的关系
GOP	描述一组图像的编码组织	长 GOP 不等于稳态必须等整组
I 图像	使用帧内编码	大小可能明显高于 P 图像
IDR	刷新参考关系的随机接入点	有助恢复和加入，但可能产生较大突发
GDR	在连续图像中逐步帧内刷新	分摊刷新负担，恢复完成需要过程

不是每一个 I 图像都与 IDR 具有同样的参考刷新语义。GDR 也不能简单当作“每帧都能独立解码”。接收端加入与错误恢复需要参数集、恢复语义和编码器的参考限制配合。

频繁 IDR 可以缩短等恢复点的时间，却可能产生更多码率峰值。更长 GOP 可以提高压缩效率，却会影响随机接入与错误传播。GOP 决策必须与丢包恢复策略一起设计。

6.5 参考关系决定丢包后的影响范围

对于 I0、P1、P2、P3 的参考链，即使每一帧都是按时编码，没有未来帧等待，后续 P 图像仍可能依赖前面重建的内容。P1 损坏后，解码器若使用错误隐藏继续重建，偏差可能被 P2、P3 沿参考链带下去。

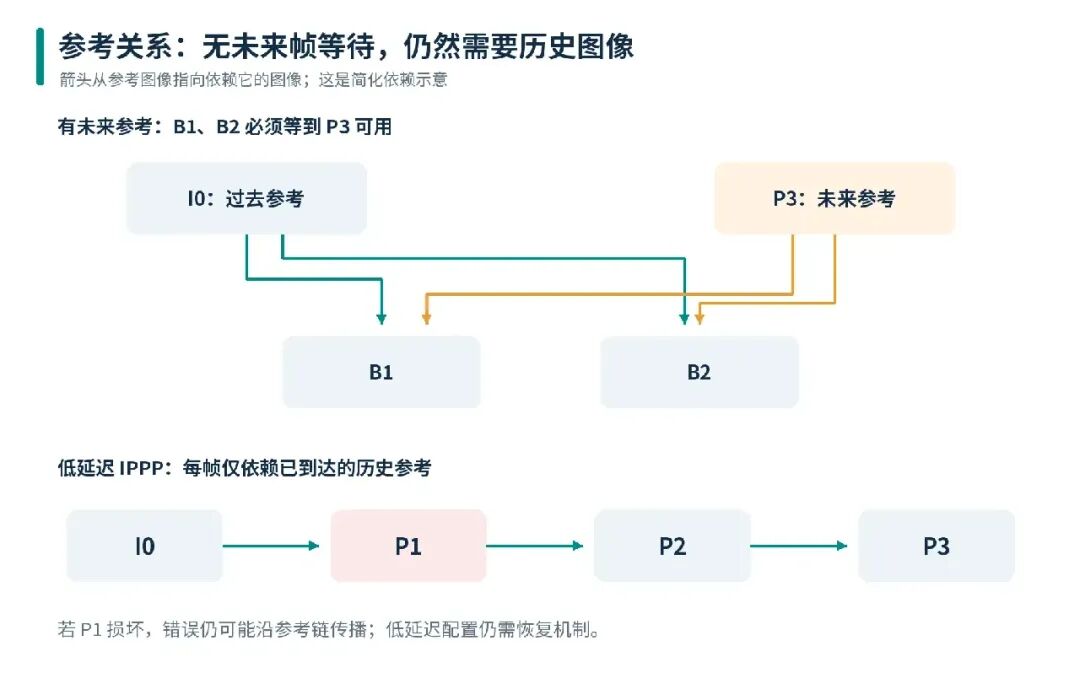

图6　上图展示需要未来参考的 B 图像为何产生等待；下图展示无 B 帧后仍存在的历史参考依赖。箭头表示参考内容流向被预测图像。

全 I 编码减少跨帧参考依赖，但通常需要更高码率，可能把瓶颈转移到网络与 DDR。IPPP 配合受控刷新通常更节省带宽，但需要处理错误传播。两种方式不能只比较编码时间，还要同时比较发送时间、画质和恢复成本。

当丢包发生时，接收端可丢弃不完整图像、使用错误隐藏，或请求刷新；发送端决定插入 IDR 或按受支持的渐进刷新流程恢复。刷新帧本身可能产生突发，因此需要避免多个接收端请求导致连续大帧。

07 Slice、NAL、AU：子帧链路的交接语言

7.1 Slice 不是一个网络小包

Slice 是编码语法上的一部分图像区域。NAL unit 是携带编码语法的封装单元，内容可以是 slice、参数集或其他信息。AU 是与一幅编码图像相关的一组访问单元数据；在本文的逐行单层视频场景，可近似按一幅图像理解。

网络包按 MTU 和传输协议组织。一个 slice 对应的 NAL 可能需要多个 RTP 包传输，也可能一个 RTP 聚合包承载多个小 NAL。四者不能简单画等号。

7.2 Slice done 使后续工作提前开始

VCU 的低延迟编码器在片完成时产生 slice_done，提前输出相应码流。后级可以发送第一片时，编码器继续处理第二片；接收端处理第一片时，发送端还在生成末尾的片。

60 fps、8 片时，帧周期除以片数约为 2.08 ms。这只是均匀片级推进的尺度。实际 slice 的编码块行对齐、复杂度和码流大小都不均匀，编码器还可能存在启动门槛，因此不能把 2.08 ms 写成必然的编码延迟或整机延迟。

7.3 分片多也有代价

增加 slice 可减少交接等待，同时增加头部、调度、回调和网络处理开销，并可能降低压缩效率。HEVC 的 slice、dependent slice segment、tile 和 WPP 也不是同一概念；并行解码工具不自动等价于已具备片级输出接口。

在这类 VCU 路径中可以从 num-slices=8 起步，分别测量 4、8、16 片等受支持配置的首片时间、尾部耗时和码率。更多分片的收益会逐渐受开销限制，其他硬件应从实际支持范围和测量结果出发。

7.4 alignment=nal 需要贯穿必要边界

如果编码器已经按 NAL 输出，而 parser 或解包器又把所有 NAL 拼成完整 AU 才继续，前面的优化就会被抵消。应检查每个组件的协商格式、输入输出 buffer 边界和实际触发时间。

NAL 对齐也不保证接收器一定无需等待帧尾：某些实现需要完整 AU 才提交解码，某些实现对最后 NAL 的边界识别依赖后续数据。必须用逐片时间戳证明链路真的在推进。

7.5 Slice 的局部独立性有边界

独立 slice 可以限制一部分帧内预测或熵编码依赖，但它仍可能使用历史参考图像。HEVC 的 dependent slice segment 还可能继承前一片段的部分上下文。因此“收到一片”不等于任何解码器都能在完全没有上下文的情况下处理它。

重建像素也可能需要环路滤波。若配置允许跨 slice 边界处理，某个边缘区域的最终可读时刻可能晚于其原始块重建时刻。显示保护应该使用处理完成后的可读边界，而不是只观察某个中间阶段的写入。

这种差别在花屏定位时很关键：码流 slice_done 只说明相应输出阶段完成，不表示该图像已经可被远端完整显示，更不表示参考图像可以立即释放。

08 码率控制：把网络突发纳入编码设计

8.1 平均码率合格，队列仍会增长

8 Mbit/s、60 fps 的平均每帧大小约为 16.7 kB，但某个复杂帧可能达到 100 kB。若可用发送速率为 20 Mbit/s，该帧仅串行发送就需要 40 ms。把它称作“8 Mbit/s 视频”并不能消除这次突发。

简化模型为 T_serialize = B_bits / C_bps。链路有效容量要扣除协议开销和竞争流量。slice 可以让发送更早开始，但不会让总字节数消失。

8.2 CBR、低延迟码控与 CPB

CBR 通常约束某一时间尺度的速率，不代表每帧同样大，更不代表以太网线上每毫秒发送的字节数完全一致。低延迟码控需要更积极地控制帧大小与突发，代价可能表现为复杂画面 QP 增大、细节减少。

CPB 是压缩图像缓冲模型，HRD 描述假想参考解码器的缓冲与移除时序；DPB 保存解码图像，承担参考和可能的输出重排序；网络 jitter buffer 用于包的乱序与到达变化。三者位于不同层面。

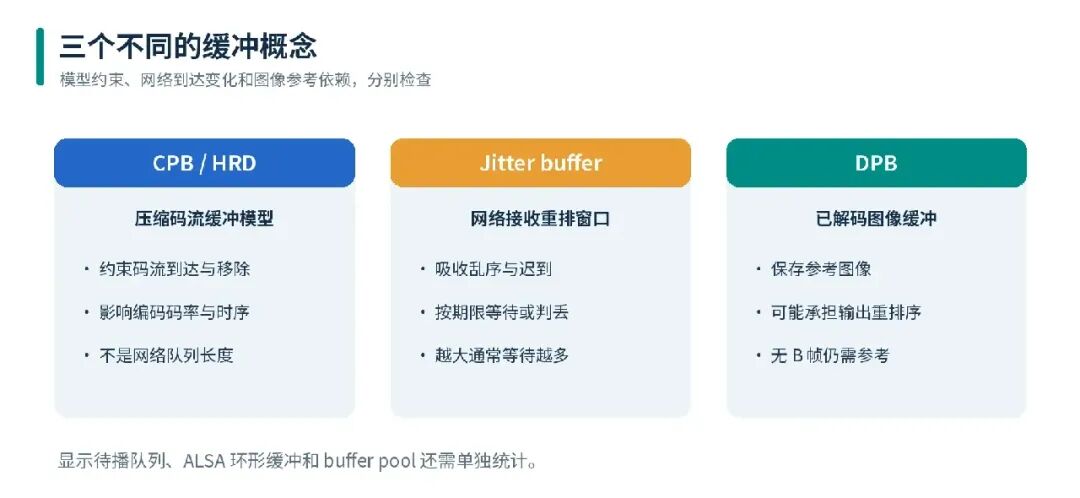

图7　应分别检查编码模型约束、网络等待、参考存储和显示排队，不能用一个“buffer 大小”概括全部延迟。

例如 cpb-size=500、initial-delay=250 是 HRD 参数，单位为毫秒。它们不是 GStreamer queue 长度，也不是 jitter buffer 的等待设置。实际播放是否按该时序等待，取决于接收实现；低延迟配置不能脱离码流约束、缓冲稳定性和互操作要求任意修改。

8.3 帧大小上限与动态码率

从架构看，限制单帧大小有助于约束网络串行发送和队列增长。可以先按可用容量与预算建立约束：B_frame_bits ≤ C_effective × T_send_budget，再检查画质是否可接受。这个式子是预算条件，不是对任意编码器行为的保证；复杂内容下还要处理超限或质量下降。

部分编码器提供 MaxPictureSize 或类似能力，但设置位置、单位、是否可动态修改以及适用码控模式取决于实现。不能把底层控制库能力直接写成一个假定存在的媒体插件属性。

动态码率调整有收敛过程。网络反馈环需要平滑、滞回和变化速率限制，不能每看到一个异常包就剧烈改变编码器。带宽下降时先抑制持续积压；恢复时逐步增加质量，观察帧大小与网络水位是否稳定。

8.4 用队列方程解释延迟增长

设某段时间内产生 B 比特，发送能力为 C 比特每秒，时间跨度为 Δt 秒，队列已有 Q 比特。忽略细节的水位关系为：Q_next = max(0, Q + B - C × Δt)。对应排队时间量级为 Q / C。

例如网络可用速率持续为 10 Mbit/s，编码器却持续产生 12 Mbit/s，每秒会新增约 2 Mbit 积压。1 秒后仅这些积压就对应约 200 ms 的额外排队。把 socket buffer 扩大只会推迟丢包，无法恢复实时性。

实际码流不是均匀流，slice 输出还会形成短时突发。因此需要同时约束长期平均负载和短时峰值；如果大 I 帧连续到达，平均值尚未明显改变，短时队列也可能已经超出播放期限。

09 传输设计：及时发送，有限等待，按期限恢复

9.1 RTP/UDP 的基础路径

受控局域网可使用 RTP/UDP 作为便于观察的基线。RTP 提供序号、媒体时间戳和载荷类型等信息；UDP 保留报文边界，但不保证送达和顺序。应用仍需负责乱序、丢包、截止时间和拥塞响应。

H.264 与 HEVC 分别具有自己的 RTP 载荷格式和分片规则，不能把一种格式的分片头直接用于另一种编码。单个 NAL 太大时使用相应分片机制；需要重组完整的相关 NAL 后再按解码器支持能力推进，不应误把 IP 分片当作媒体层分片方案。

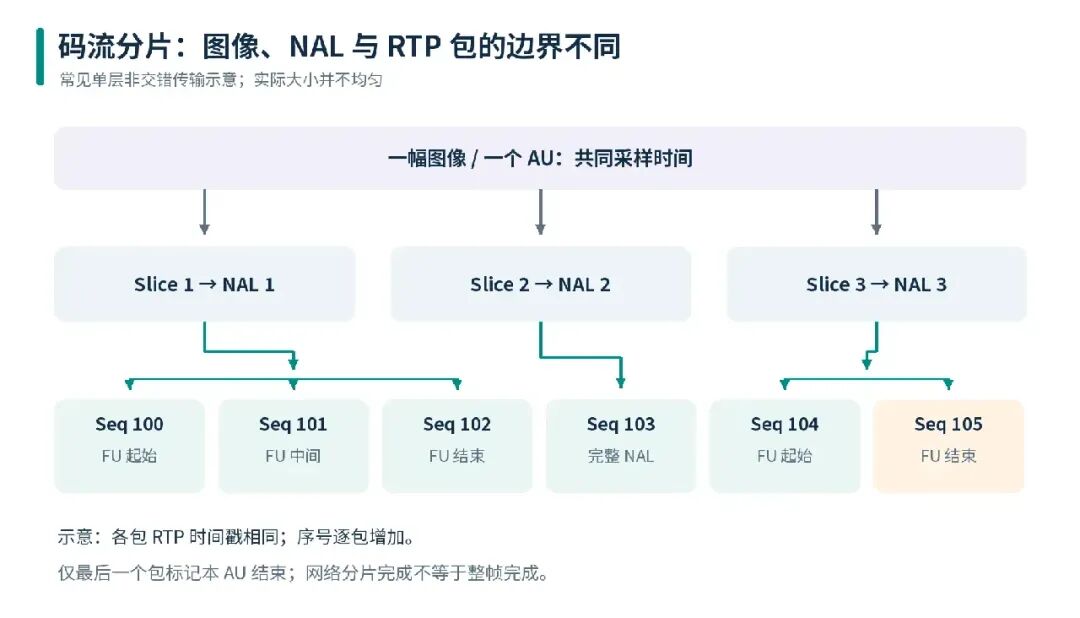

图8　同一图像的包保持一致的媒体时间语义，序号随包推进；最后一个 slice 的最后一个 RTP 包才对应此图像的结束标记。图中只展示单层、非交错的常见情形。

视频 RTP 时钟通常使用 90 kHz。同一采样时刻的图像片不应因为编码完成时间不同而随意改时间戳。H.264/HEVC 的 marker 与 AU 结束相关，不能把每个 slice 的结束都标成完整帧结束。

9.2 MTU、聚合与 pacing

路径 MTU 限制的是实际 IP 包大小。计算媒体载荷时必须扣除 IP、UDP、RTP、扩展头和可能的隧道、安全开销。1200 字节可作为某些环境的保守起点，但不是所有网络的固定最优值，应通过路径与协议确认。

过度聚合会等待更多 NAL；完全不节制的突发发送又会让交换机或无线队列瞬间增长。pacing 是把发送分布到一个受控时间窗口内。窗口过大直接增加等待，过小则失去削峰作用。应在片级及时发送的基础上，对最坏突发和截止时间做预算。

9.3 jitter buffer 的窗口应来自测量

抖动缓冲让稍晚或乱序的包有机会按顺序恢复。窗口小，延迟低，但容易把迟到当成丢失；窗口大，更能吸收变化，但内容会变旧。例如把重排窗口设为 7 ms，只表示愿意为特定到达变化保留相应等待，并不表示整个网络或接收路径只有 7 ms 延迟。

GStreamer rtpjitterbuffer 的 latency 以毫秒表示；丢失通知、重传请求及丢弃行为有各自参数，应按版本检查。设为 0 不代表链路没有延迟，也不代表丢包下仍能稳定解码。

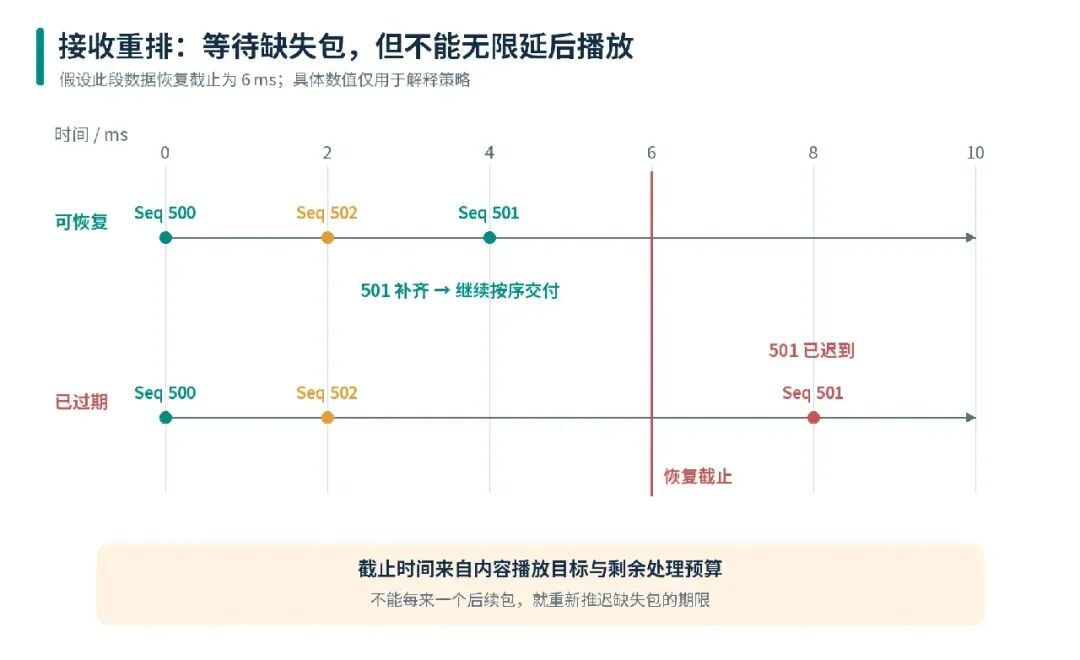

接收重排可看一个简化例子：Seq 500 在 0 ms 到达，Seq 502 在 2 ms 到达，Seq 501 在 4 ms 到达。502 提前到达后暂存，501 补齐后即可按顺序继续。若用于此段数据的恢复截止在 6 ms，8 ms 才到达的缺失包已经不能按原计划使用。

图9　这是接收策略的概念图。实际截止时刻由媒体时间映射、目标延迟和剩余解码/显示预算决定，不是机械地为每个包重新计时。

若每次收到后续包都把截止时间重新向后推，流可能永远在等前面的缺失数据。实时系统需要固定或有界调整的内容期限，迟到数据如何处理也必须与解码参考链配合。

9.4 重传和 FEC 都有时间成本

重传应满足：检测时间 + 反馈时间 + 重发传输时间 + 解码余量 < 距离播放截止的剩余时间。已经过期的数据即使最终可靠送达，也可能只增加陈旧内容的积压。

FEC 用冗余换取部分丢失恢复能力，既消耗带宽，也可能等待保护组数据到齐。短保护组等待小但效率受限；长保护组可能增加恢复等待。需要测量目标丢包模型，而不只是打开一个开关。

9.5 协议选择的架构取舍

方案	适合关注的能力	低延迟设计中的代价
RTP/UDP	时间戳、媒体分片、可控播放期限	需实现反馈、恢复与拥塞控制
TCP 可靠字节流	顺序可靠交付	同一连接丢失后的后续字节交付受阻
WebRTC 类实时栈	协商、穿透、拥塞、实时反馈	需核查内部缓冲和硬件片级接口
可靠重传型媒体传输	抗丢包和网络适应	恢复窗口需计入端到端预算
QUIC Datagram	在 QUIC 连接中传送不可靠报文	仍需媒体时间、反馈及播放策略

QUIC 可靠流与 QUIC Datagram 的语义不同。Datagram 扩展允许不可靠报文传送，但并不自动实现 RTP 的时间体系和抖动缓冲，也不会绕过拥塞约束。协议名称本身不能承诺某个端到端毫秒数。

9.6 Socket、网卡和封装同样会积压

send() 或 sendto() 成功，通常只能说明数据已被本机相应路径接受，不能直接当作已经出现在网线上。发送缓冲、qdisc、驱动队列、DMA 描述符和网卡都可能继续持有数据。接收端也可能因中断合并、调度延迟或读取不及时产生积压。

需要同时记录应用发送时刻与可获得的内核或硬件时间戳。缓冲容量应足以吸收允许的短时突发，但不能成为长时间存放陈旧码流的地方。若发送期限已经超出，应按媒体依赖执行丢弃或降载，不能靠持续增大缓冲掩盖问题。

RTSP 主要负责会话控制，实际媒体可以走 RTP/UDP，也可以嵌入可靠传输连接。讨论延迟时应说明具体媒体承载方式。若额外加入复用器和容器，例如将音视频复用为传输流，还要检查复用对齐、时间戳、输出刷新和解复用等待，防止片级码流重新被聚合。

10 解码到显示：保证扫描永远不追上写入

10.1 解码需要输入、参考和输出空间

解码器需要解析语法、熵解码、预测、反量化、反变换和重建等步骤，并保存必要的参考图像。硬件常把这些工作拆成多个阶段，因此既可能流水并行，也可能因为码流输入不足、参考未就绪或输出 buffer 不足而暂停。

无 B 帧消除的是相关重排序等待，不会消除 P 帧参考需求。把 DPB、熵缓冲或输出池全部减到最小，可能使硬件饥饿并增加延迟尖峰。

在实现上可以把解码输入分成四个检查点：是否具有有效参数集，相关 NAL 是否完整，参考图像是否可用，是否已经准备好重建与显示缓冲。任何一项缺失，计算单元即使空闲也无法正确推进。

参数集描述图像尺寸、编码工具和相关约束。连接中途加入、编码器重启或分辨率切换后，接收端可能需要重新获取参数集并重建缓冲配置。只发送新的 slice 而缺少必要上下文，并不能保证首帧正常出现。

解码流水内部还会在熵处理、运动补偿和像素重建之间传递任务。熵处理提前完成并不表示像素已经生成；像素写回开始也不表示所有后处理已完成。逐级事件必须按真实语义命名。

10.2 提前输出不等于解码完成

VCU 子帧路径中的定制 OMX 解码器通过 early FillBufferDone 提前交付输出 buffer。解码器继续写，显示控制器稍后开始从同一 buffer 扫描。此处没有与采集侧相同的硬件 Sync IP。

显示端根据 Vblank 时间预测并安排提交，为解码进度保留约半帧周期的领先量。60 Hz 的半帧约为 8.33 ms，但这不是任何负载下都成立的解码保证，也不等价于机械地等待“恰好一半像素完成”。

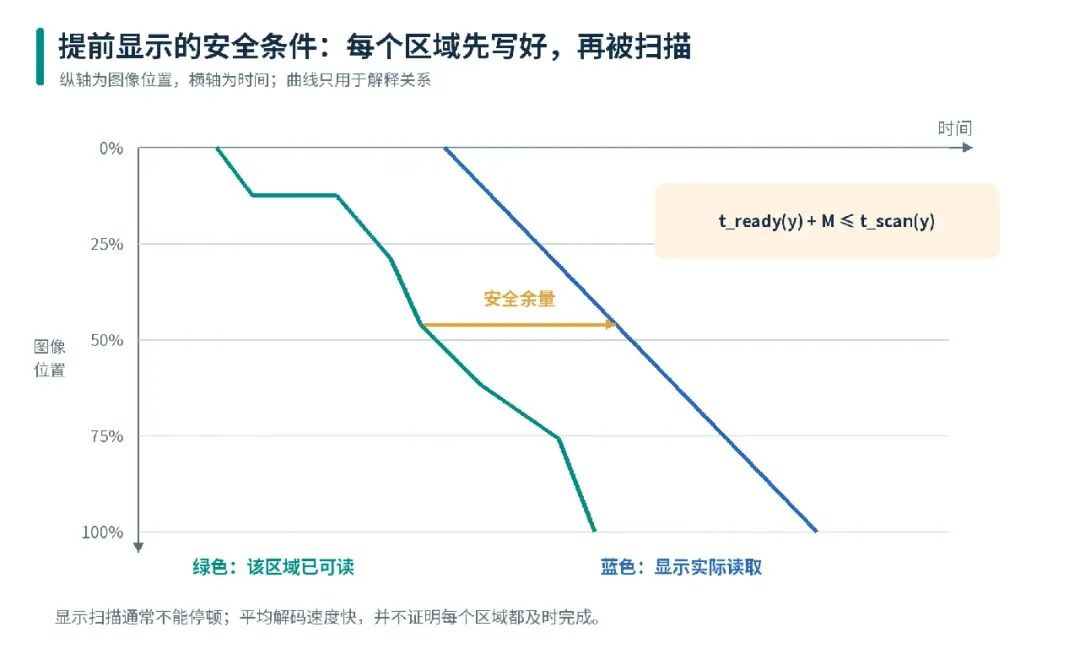

图10　示意曲线表示每个区域完成写入与被显示读取的时间。扫描线不能越过可读边界；安全余量需要覆盖网络、解码和内存服务变化。

10.3 正确性条件比平均速度更重要

对图像区域 y，应满足 t_ready(y) + M(y) ≤ t_scan(y)。t_ready 是包括重建及必要滤波依赖后的可读时刻，M 是安全余量，t_scan 是显示实际读到该区域的时刻。

编码器被阻塞后可以等待，显示控制器通常要按固定像素时钟连续输出。它不能在画面中间随意停下来等解码。因而最坏情况余量、欠载检测和失败策略是提前显示方案的一部分。

网络严重抖动、复杂画面或者 DDR 争用打破领先量时，应采取可验证策略，例如不提交该帧、保留上一完整画面、等待恢复点或切换到更保守的帧级显示。具体策略取决于显示硬件对正在扫描 buffer 的行为，不能在扫描过程中随意替换引用。

10.4 Vblank、扫描和面板处理还会增加时间

显示提交、Vblank 到达、DMA 扫描、面板发光是不同事件。普通双缓冲 page flip 通常在适合的刷新边界切换，并不保证逐 slice 呈现。桌面合成器、电视画质处理、插帧和面板响应也会增加延迟。

关闭 sync 只是改变软件播放调度，不能消除刷新周期，还可能破坏音画关系。最低延迟路径通常需要直接显示 plane、受控刷新时序及低处理延迟的显示设备。

11 音频链路：小块处理与稳定播放水位

11.1 先统一各层的块长

音频块时长 T_block = N / Fs。48 kHz 下，120、240、480、960 个每声道采样点分别对应 2.5、5、10、20 ms。采集每 5 ms 唤醒一次，并不意味着 3A 或编码器每 5 ms 就会输出；如果后级需要 20 ms，就仍会发生拼块等待。

层级	需要检查的时间参数	典型问题
ADC / DAC	数字滤波与转换群延迟	软件测量遗漏模拟端
ALSA DMA	period、buffer、启播阈值	播放水位过高或频繁 XRUN
AEC / NS / AGC	处理块、分析窗、前瞻	各算法重复缓冲
编码与打包	编码帧长、每包帧数	小帧又被合成长包
接收与播放	jitter、解码、硬件待播采样	为稳音频而无限增加队列

ALSA 的 period 与整个环形 buffer 是不同概念，启播阈值和读写行为也会影响实际水位。分配了 20 ms 容量，不意味着每个采样必然等待 20 ms；需要看当时实际排队了多少采样。

音频 API 中的一个 frame 通常表示同一采样时刻所有声道的一组采样。48 kHz 双声道的 240 个 frame 仍然对应 5 ms，而不是 10 ms；每个 frame 的字节数才会随声道数和位宽增加。

例如 5 ms 采集 period 对接 10 ms 算法块，需要合并两次采集。第一块中的较早采样会等待下一块到齐，然后才能参加整块处理。如果编码器再按 20 ms 聚合，等待会继续增加。应让各层块长尽量兼容，并明确哪个层真正要求更长的分析窗。

中断更频繁并不总是更好：period 过小会增加调度开销，系统稍有抖动就可能 XRUN。合理目标是在最坏负载下维持小而稳定的水位，而不是追求最低配置数值。

11.2 PCM 适合建立基础延迟基线

48 kHz、16 bit、双声道 PCM 的裸码率为 1.536 Mbit/s。按 5 ms 打包，每包有效数据为 960 字节，再加传输头部。它避免压缩编码的帧积累与算法前瞻，适合在容量充足的受控网络中测量基础路径。

需要压缩时可评估 Opus 等实时音频编码。Opus 的帧长包含 2.5、5、10、20 ms 等选择，其中很短帧使用 CELT 模式；总算法延迟还取决于模式及前瞻，不能用帧长直接代替。

11.3 AEC 的参考信号必须与真实播放对齐

回声消除需要知道扬声器实际播放了什么，以及它经过声学路径到达麦克风的时间。若只记录向声卡提交的时刻，而播放队列还在变化，参考对齐就会偏移。

应跟踪硬件播放位置、待播放采样和时间戳，并为重采样建立连续的时间映射。一次突发造成播放水位增长，不仅增加音频延迟，也可能让 AEC 短时失配。

12 音画同步：在共同时间轴上确定播放期限

12.1 两路独立“到达即播放”会产生偏差

假设视频路径为 42 ms、音频路径为 16 ms。直接分别输出会使音频早约 26 ms。音画同步需要把内容的采集时间映射到同一接收时间域，并使用共同的目标播放规则。

可表示为 t_play = Map(t_capture) + L_target。其中 Map 描述时钟偏移和频率差，L_target 是能覆盖两条路径预算的目标延迟。较快的音频可以保留必要等待，但不能用无限增加音频等待去掩盖视频持续积压。

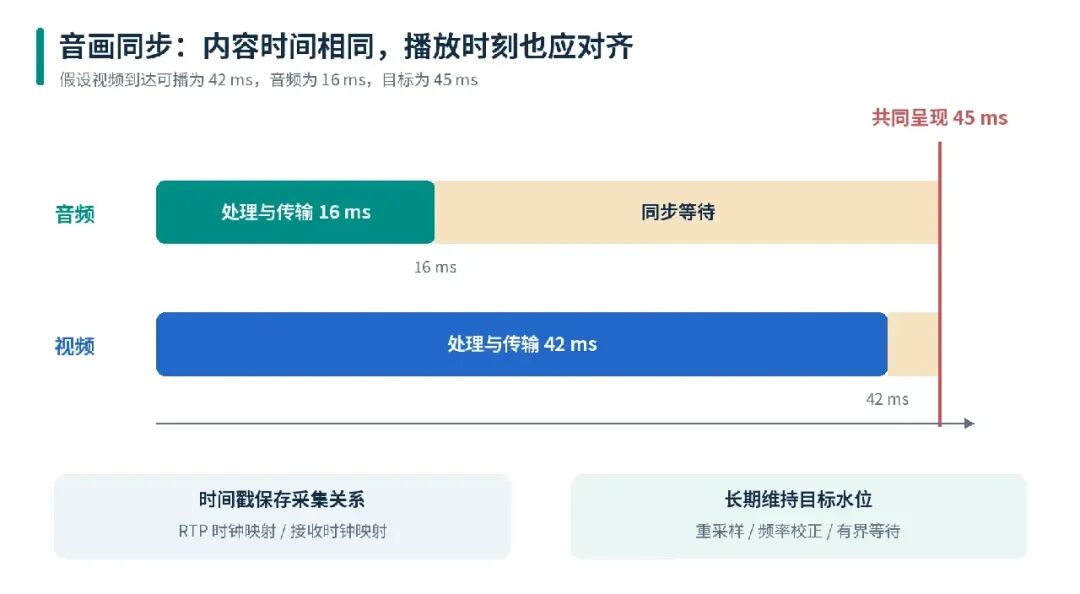

图11　图中 16、42、45 ms 为解释同步的假设值，不是 VCU 测量结果。等待应有明确上限。

12.2 RTP 时间戳与时钟同步的边界

音视频 RTP 时间戳使用不同频率和起点，不能直接比较整数。RTCP Sender Report 关联 RTP 时间戳与参考时间，可结合流归属信息建立音画关系。

这并不自动等价于两台机器的单调时钟已经精确同步。测量跨设备单向延迟时，还需要校准偏移或使用适合网络的时间同步方案。受控网络可评估硬件时间戳及 PTP；跨普通网络需要考虑偏移估计误差与路径不对称。

12.3 长时间运行必须补偿漂移

若两端采样频率相差 50 ppm，一分钟可累计约 3 ms 时间差。没有频率校正，播放缓冲会逐渐变空或变满。

音频常用缓慢调整重采样比率来维持目标水位；视频可结合显示时钟进行有控制的重复、丢帧或频率适配。应避免频繁大幅修正导致音调变化、卡顿或时间戳不连续。修正时也要保持 AEC 参考路径的一致时间关系。

13 软件细节：不能让队列吃掉硬件收益

13.1 分配数量与排队数量不同

Buffer pool 是可供在途任务使用的资源，queue 是已进入某阶段但尚未被处理的数据。足够的池可以避免硬件等待空 buffer，而队列中的陈旧内容会增加延迟。

多路 HEVC 场景中，适度增加输出 buffer 有时反而可以缓解硬件等待空 buffer 的问题。因此“所有 buffer 都越少越好”并不成立。需要记录已分配、被硬件持有、待处理和可回收的数量。

13.2 GStreamer queue 的 0 不是零延迟

queue 提供线程解耦，并按 buffer 数、字节数或时间设上限。某个 max-size-* 设为 0 表示取消该维度限制，不是取消队列。默认上限只表示容量，不代表必然等满后才输出；实际积压应读取 current-level-*。

例如以下配置仅展示原始完整帧队列的容量限制：

queue max-size-buffers=2 max-size-bytes=0 max-size-time=0

达到上限时如何处理，需要按路径决定。对可安全丢弃的旧原始帧，可评估丢旧帧策略；对部分填充的共享 buffer、仍被硬件持有的 buffer 或压缩参考链，不能简单套用任意丢弃。

13.3 丢弃压缩码流需要理解参考依赖

随意丢掉一个 P 帧可能使后续图像缺少参考。随意丢掉一个 NAL 或 slice 可能造成当前图像不完整，并把误差传播到后面。要结合帧边界、可丢层、参考标记和恢复点处理。

系统过载时，编码前选择性丢弃陈旧原始帧通常更容易维持码流完整性，但要确保编码器允许相应时序变化并保持时间戳正确。发生解码错误时，需结合错误隐藏和 IDR/GDR 恢复策略。

13.4 调度与资源竞争影响的是尾部

线程唤醒、中断合并、网卡批处理、CPU 频率变化、热降频、DDR 争用和多路创建销毁都可能造成尖峰。VCU 共享调度器在处理多路命令和通道创建、销毁时，也可能让已运行的流等待更久。

优化应先定位：是 CPU 没及时唤醒，还是硬件在等待内存，还是网络队列未排空。实时优先级、绑核或中断亲和性需要针对实际竞争设计，避免把网络接收和音频处理挤到同一个繁忙核上。

14 参数如何组成可验证的方案

14.1 Xilinx 子帧路径的关键契约

下面是用于阅读架构的配置骨架，不是经过特定板卡验证的可执行脚本。省略了设备节点、完整 caps、显示 plane、网络与音频分支。各属性是否存在以及单位，应以配套版本 gst-inspect-1.0 和实际控制接口为准。

capture:
  DMA-BUF import/export
  video/x-raw(memory:XLNXLL)
  Sync IP + early dequeue

encoder:
  gop-mode=low-delay-p
  b-frames=0
  num-slices=8
  control-rate=low-latency
  filler-data=0
  prefetch-buffer=true
  gdr-mode=horizontal    # verify recovery requirements

bitstream boundary:
  video/x-h265, alignment=nal
  RTP packetization without whole-frame accumulation

decoder:
  low-latency=1
  video/x-raw(memory:XLNXLL)

display:
  early output + validated Vblank scheduling
  bounded lateness + safe buffer lifetime

memory:XLNXLL 是这一软件栈的定制协商特征，不是给任意 DMA-BUF 改个名称就能获得的硬件能力。传输为 H.264 时也应使用对应的码流类型和 RTP 格式。

14.2 一组参数背后的实际作用

参数或机制	作用	常见误区
low-delay-p、无 B 帧	避免未来参考相关等待	认为无需 DPB
num-slices	改变片级输出粒度	越大越好
alignment=nal	保持 NAL 交接边界	认为所有组件自动提前解码
low-latency 解码模式	使用相应低延迟处理路径	单独打开就实现整机子帧流水
cpb-size、initial-delay	编码缓冲模型约束	当作网络抖动等待
rtpjitterbuffer latency	控制网络重排等待窗口	设 0 就稳定且最低延迟
max-lateness	决定迟到后的处理边界	直接等于目标端到端延迟
processing-deadline	给调度保留处理预算	是硬件运算耗时开关
target-bitrate	目标编码速率	限定每一帧都一样大

GStreamer 需要基于组件上报延迟和播放时钟进行调度；上报延迟与实际瞬时处理耗时是不同概念。修改延迟相关属性后，应重新验证实际呈现时间及丢帧情况。

配置后可先检查实际插件能力和协商结果，而不是仅看命令是否启动成功：

gst-inspect-1.0 omxh265enc
gst-inspect-1.0 omxh265dec
gst-inspect-1.0 rtpjitterbuffer
gst-inspect-1.0 kmssink

编码插件能够接受属性，并不证明整个硬件工程已接入同步 IP。还要确认采集输出使用了预期共享内存路径，没有插入隐式复制或格式转换；确认码流边界为期望的 NAL 粒度，显示组件确实支持该定制提前交付协议。

14.3 分三个阶段推进集成

第一阶段建立完整帧、无 B 帧、低队列、零拷贝基线，确认画面正确且不持续积压。第二阶段开启 slice 输出和片级传输，分别测首片和末片时间。第三阶段再启用采集提前交付与显示提前扫描，验证硬件同步、余量和异常恢复。

音频先使用 PCM 和固定小块建立延迟基线，再按需求加入 3A、压缩和漂移补偿。每次只改变可解释的一组机制，保留性能与画质对比。

15 延迟预算：模块上报与整机目标分开表达

15.1 模块上报数值说明了什么

下表是一组针对 VCU 4K60 路径的模块估计与上报数值，用于比较帧级与子帧模式的等待差异。它不包含某个完整摄像头、网络和面板组合的实测结果。

模式	采集	HEVC / AVC 编码	解码	显示
Normal	16.6 ms	18 / 35 ms	200 ms	16.6 ms
Reduced	16.6 ms	18 / 35 ms	50 ms	16.6 ms
Low Latency	16.6 ms	4 / 10 ms	17 ms	16.6 ms
Xilinx Low Latency	1 ms	4 / 10 ms	9 ms	16.6 ms

这些数值用于理解模式差异。它们不是任意 Sensor、网络和面板组合的光学测量结果，也不是 H.264/HEVC 算法普遍下限。更不能将不同分辨率、多路数量的独立编码与解码统计拼成同一次整机测试。

15.2 一份示例预算怎样写

下表是用于讨论的工程目标，假设 1080p60、受控有线网络和可用的子帧路径。每行表示沿同一可追踪内容路径分配的增量，不重复计入已与前级重叠的整帧处理时间。它没有经过板级测量。

预算项	示例额度	验证方法
光学采集至所需数据可用	10 ms	Sensor 时序与光学实验
编码增量	4 ms	对应区域到片输出
打包与发送	2 ms	应用记录与硬件发送时间
网络路径	2 ms	校准后的单向测量
接收重排与恢复窗口	4 ms	包到达分布及截止统计
解码增量	5 ms	相关输入到区域可读
呈现与面板增量	12 ms	Vblank、扫描与光电测量
未建模变化余量	6 ms	最坏负载实验
合计目标	45 ms	同一事件的完整测量

预算不满足时，需要说明缺口在哪里。例如屏幕内部额外缓存两帧，就不能靠减少编码器几百微秒补偿。多级流水的 P99 也不能简单由每个环节 P99 相加得出，应直接测量端到端分布和相关尖峰。

15.3 如何给子帧路径建立可追踪的预算

假设目标是屏幕中部对应区域的变化，而不是首个像素。首先确定该区域在 Sensor 的曝光与读出时刻，再追踪覆盖此区域的编码片，记录它何时完整输出、何时到达、何时重建以及何时被扫描。这样同一个区域才贯穿整条路径。

如果采集、编码和传输已经重叠，不能再次把“采集完整帧时间”与“全部编码耗时”完整叠加。反过来，如果只测第一片，却给出完整画面端到端结论，又会低估延迟。各阶段定义一致比公式外观更重要。

音画同步预算取决于两条路径及其变化。较快音频等待较慢视频是有意同步；解码线程因为资源不足而堆积，则是非预期等待。两者应分别记录，否则优化时可能误删必要同步，却保留真正积压。

16 测量、定位与异常恢复

16.1 把内容身份贯穿整条路径

记录 frame_id、slice_id、buffer_id、媒体时间戳和事件时间。帧身份不能只依赖循环使用的 buffer 索引，必要时增加 generation 或连续帧号。日志开销应可控，避免密集打印本身改变实时行为。

关键时间点包括：采集基准事件、区域可用、编码提交、首片输出、末片输出、网络发送、网络接收、解码开始、区域可读、整帧完成、显示提交、Vblank、对应像素发光。音频则增加 ADC 采样位置、算法块边界和实际 DAC 播放位置。

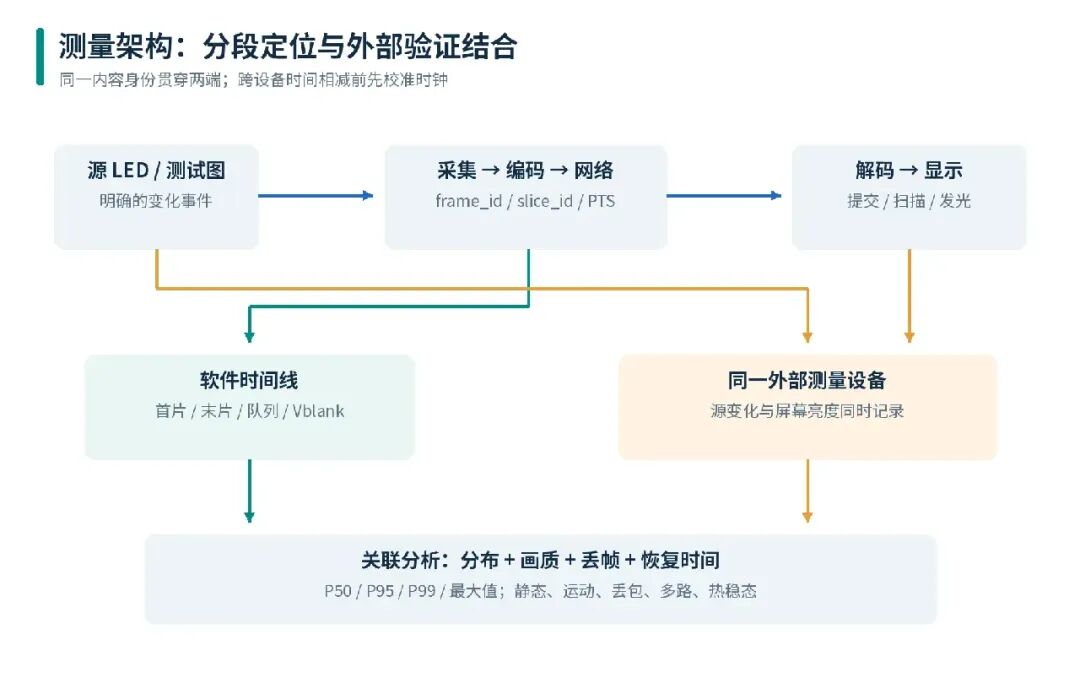

图12　软件事件用于定位等待，外部测量验证最终输出。两种测量相互校验，不能互相替代。

16.2 分层定位方法

现象	优先检查	验证动作
延迟不断增长	吞吐不足、网络积压、时钟漂移	同时记录队列水位和输入输出速率
固定多出一帧	帧级交接、parser 聚合、Vblank	比较首片、帧尾及显示提交
复杂画面时突然变慢	帧大小突发、编码或解码峰值	对齐帧大小与延迟时间线
多路启停时尖峰	共享调度、内存争用	单路与多路受控对比
上半部正常、下半部花屏	扫描追上解码、同步范围错误	检查区域可读时间与 DMA 读地址
运行越久音画越偏	时钟频率差、时间戳跳变	长期记录偏差与重采样比率
丢包后持续花屏	参考链损坏、恢复点缺失	验证 IDR/GDR 与参数集恢复

16.3 外部测量验证的是实际体验边界

视频可让摄像头拍摄受控 LED 变化，并用同一采集设备记录源 LED 与屏幕对应区域亮度。分别测试顶部、中部、底部，并说明曝光设置和检测阈值。高速摄影也可作为辅助，但相机自身快门与帧率会影响测量分辨率。

音频可使用脉冲、扫频或已知序列，通过相关性估计输入到输出延迟。若走声学路径，应扣除或报告声传播距离；若走电气回环，应说明没有包含扬声器、麦克风和空气传播。

16.4 压力测试不能只看静态画面

覆盖运动、细纹理、噪声、场景切换、网络突发丢包、乱序、带宽下降、后台 DDR 流量、热稳定状态、多路启停和长时间运行。记录最大值，以及丢帧、错误恢复时间、音频 XRUN 和音画偏差。

特别要测试恢复路径：参数集丢失、编码器重启、分辨率变化、时间戳跳变、网络断开重连和 buffer 回收。正常路径正确，并不证明异常情况下提前共享内存仍安全。

17 从单板验证到双端联调

17.1 第一步：建立可解释的帧级基线

固定输入分辨率、帧率、格式和显示模式，先在完整帧路径验证采集、编码、解码和显示。关闭未来帧依赖，限制非必要排队，记录输入输出帧号和时间戳。基线必须无持续积压，并能稳定回收缓冲区。

此时即使延迟尚未达到目标，也应能解释每个帧周期花在哪里。若基本链路已有偶发花屏、时间戳倒退或 buffer 生命周期错误，提前交付只会让问题更难定位。

17.2 第二步：证明片级输出真实存在

先用本地接收端消费编码码流，检查同一 frame_id 是否产生多个独立片级事件。分别记录第一片和最后一片：第一片提前，但最后一片仍在合理时间内完成，才说明交接粒度发生了变化。

接入网络后，逐段观察编码器输出、RTP 打包、网卡发送、接收重组、parser 和解码提交。任何组件重新等齐整帧，都会在时间线上出现明显的“前面已产生数据，后面却迟迟没有动作”。

17.3 第三步：启用并发读写与提前显示

采集侧先验证地址范围、亮度色度进度、同步异常和停止路径，再开启 early dequeue。显示侧先验证区域可读进度和刷新时间关系，再减少解码与扫描之间的余量。两个方向分别测试，避免同时改变后难以定位。

在最坏画面、带宽压力和多路负载下重复测量。若安全余量只在静态图像下成立，就不应将其作为稳定配置。时序验证通过后，再把音频采集、算法、播放和时钟校正接入共同时间轴。

17.4 迁移到其他 SoC 先检查能力矩阵

能力	需要确认的问题	缺失时保留的代价
输入子帧支持	编码器能否安全读取部分已完成区域	等完整输入帧
编码片级输出	硬件与驱动是否暴露片完成回调	等完整编码图像
片级码流传输	打包与接收组件能否立即交付完整 NAL	软件重新聚合整帧
解码增量消费	解码器能否在整帧码流到齐前运行	等完整 AU
输出提前可用	能否表达区域可读与真实完成	等完整重建帧
显示安全扫描	扫描与重建是否有可靠进度关系	采用完整帧显示

不同平台即使都有“低延迟”参数，含义也可能不同。选型应以能力矩阵和测量证据为依据。缺少某一项时，应保留对应的帧级边界，并在预算中如实计入，而不是用不安全的提前完成通知绕过约束。

18 实施检查表

层级	必须得到的证据
采集	明确的时间戳语义、曝光/读出时序、ISP 依赖
内存	正确的格式布局、DMA 映射、同步及回收记录
编码	无未来帧等待、首末片时间、帧大小与画质分布
传输	MTU 验证、发送积压、乱序窗口、截止恢复策略
解码	实际片级消费、参考管理、错误恢复和输出水位
显示	区域可读领先扫描、Vblank 事件及面板外测
音频	块长衔接、前瞻、播放水位和 AEC 对齐
同步	音画共同时间轴、偏移误差和长期漂移控制
验收	明确场景下的端到端分布、画质、丢帧和恢复时间

每一项优化都应回答两个问题：它消除了哪一段等待，以及新的提前处理依靠什么保证正确。只有这两个答案都能被测量验证，局部低延迟能力才能组成稳定的端到端方案。
