此前,数码测评团队极客湾已经对华为 Mate XT2 搭载的标准版麒麟 9050 芯片完成过一次全性能拆解探究。最近,他们又放出了华为 Mate 90 Pro Max 专属搭载的麒麟 9050 Pro 完整性能体验报告,实测结果继续带来不少惊喜。

从极客湾放出的多轮实测数据来看,在满负载游戏测试环节中,搭载麒麟 9050 Pro 处理器的华为 Mate 90 Pro Max 相比前代旗舰芯片提升幅度相当亮眼。

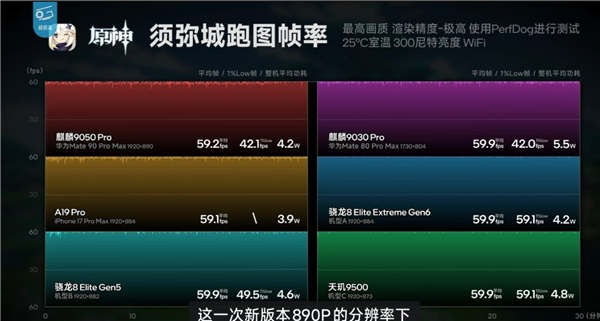

原神须弥城跑图帧率测试:麒麟9050 Pro对比友商旗舰芯片

热门开放世界游戏《原神》在 890P 分辨率设置下运行时,Mate 90 Pro Max 整机功耗仅为 4.2W,就能全程跑满 60 帧满帧体验。这个表现甚至比前代同系列 Pro Max 机型在更低分辨率下的跑分成绩还要好,整体能效优于部分搭载骁龙 8 Elite Gen5 的旗舰机型,已经接近 iPhone 17 Pro Max(A19 Pro)和部分搭载骁龙 8 Elite Extreme Gen6 的顶级旗舰。

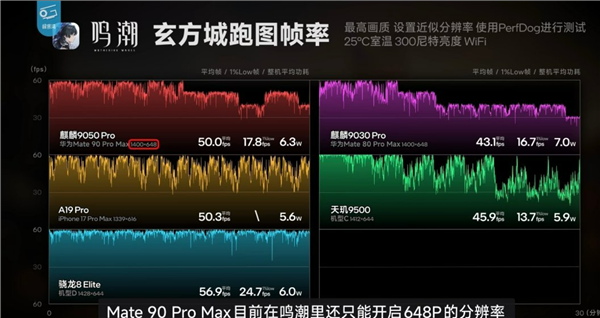

鸣潮玄方城跑图帧率对比:麒麟9050 Pro与前代及友商芯片数据

在另一款高画质开放世界游戏《鸣潮》的测试中,目前 Mate 90 Pro Max 仅适配支持 648P 分辨率。对比前代 Mate 80 Pro Max 的表现已经有了跨越式进步,帧率大幅抬升的同时整机功耗不升反降,综合表现优于部分搭载天玑 9500 的旗舰机型,性能能效表现同样接近 iPhone 17 Pro Max(A19 Pro)和部分骁龙 8 Elite 机型。

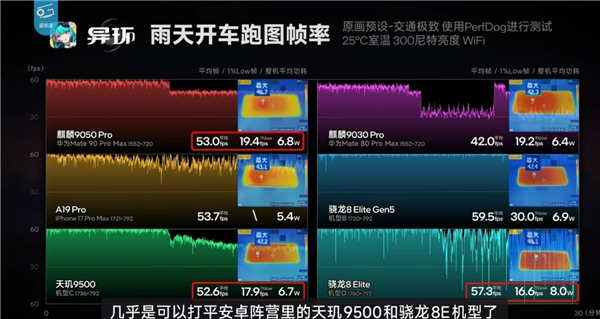

异场雨天开车跑图帧率对比:麒麟9050 Pro追赶安卓旗舰

在新上线的高画质游戏《异环》的实测环节里,Mate 90 Pro Max 对比前代旗舰同样进步明显。虽然整机功耗小幅提升了约 0.4W,但平均帧率直接拉高了 10 帧以上。最终的实际表现几乎和天玑 9500、骁龙 8 Elite 机型持平,完全达到当前安卓旗舰第一梯队水准。

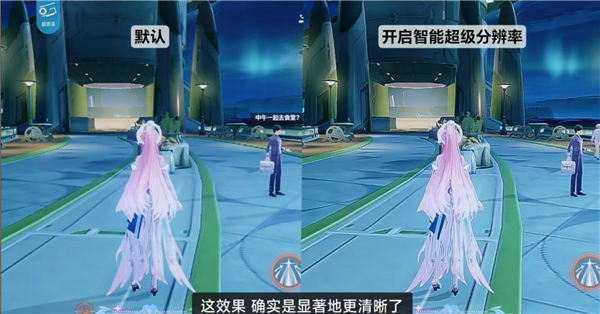

麒麟9050 Pro智能超级分辨率画质提升对比

这次麒麟 9050 Pro 采用了双层逻辑电路的特殊处理方案,在相同的平面硅片占地面积里容纳了更多晶体管,同时芯片运行频率也得到进一步拉高,整体硬件基础大幅升级。

相比前代芯片的三丛集 CPU 架构,麒麟 9050 Pro 直接扩充到了四丛集的全新设计。超大核依然保留 1 颗,原本的 4 颗大核被进一步细分成 2 颗性能大核和 4 颗能效大核,负责极低负载场景的超低功耗小核缩减到 2 颗,架构调度的灵活性大幅提升。

特别的是,麒麟 9050 Pro 所有性能大核都支持超线程技术。这颗处理器本质上可以看作是 9 核心 16 线程的特殊架构设计。在 CPU 多核性能、GPU 能效表现等多个维度,实测成绩都胜过了谷歌今年基于台积电 N3P 工艺打造的新旗舰处理器 Tensor G6,也就是谷歌 Pixel 11 Pro XL 搭载的那颗自研芯片。

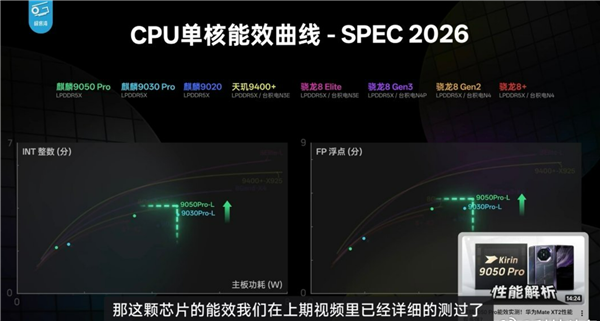

麒麟9050 Pro CPU单核能效曲线SPEC 2026

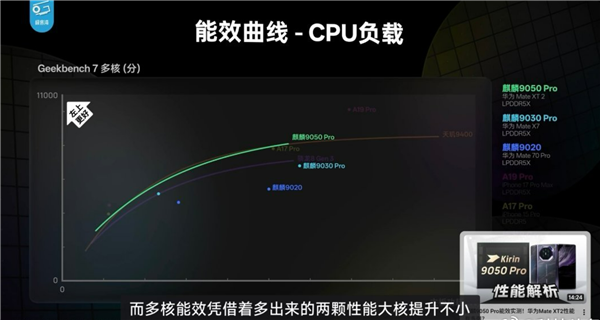

麒麟9050 Pro Geekbench 7多核能效曲线

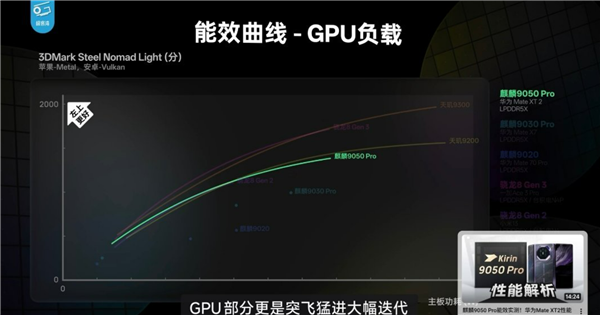

麒麟9050 Pro GPU能效曲线3DMark Steel Nomad Light

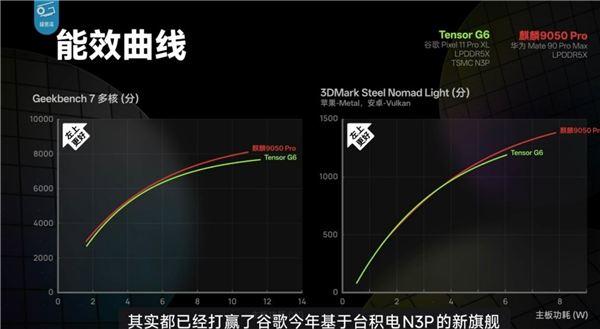

麒麟9050 Pro与谷歌Tensor G6能效对比

整个系列测试完成之后,极客湾给出的综合评价是:这款芯片进步幅度巨大。麒麟 9050 Pro 从日常负载能效、跑分成绩到三款主流高画质游戏的实测表现,整体素质已经对标友商基于 N3P 先进工艺打造的旗舰处理器。加上目前部分高负载游戏的超分、光追、HDR 特性还没有完全针对这款芯片做专属适配,后续华为和游戏厂商完成针对性优化之后,这款旗舰机的游戏表现还有非常大的提升空间。

不少数码爱好者看完这份完整测试都感叹:现在韬定律下的逻辑折叠技术还远没有挖到上限。当前比较保守的落地版本就能拿出这种接近全球第一梯队旗舰芯片的表现,等后续华为在芯片制造工艺上再进一步突破之后,未来新一代麒麟处理器的实际表现完全不敢想象。这种完全跳出传统摩尔定律路径的自研技术路线,实打实走出了属于中国芯片的全新升级路径。

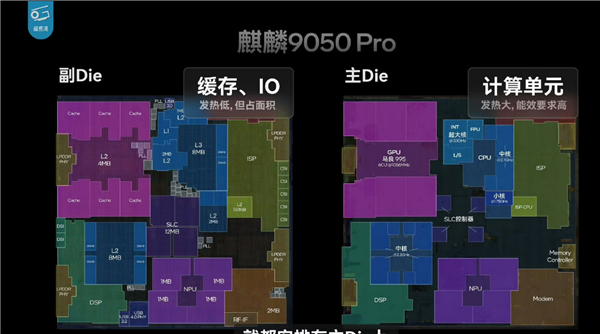

麒麟9050 Pro芯片架构示意图

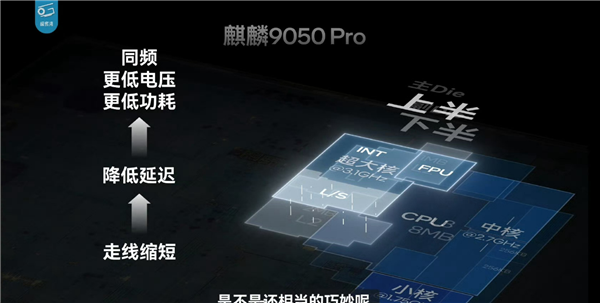

麒麟9050 Pro芯片层叠结构图解

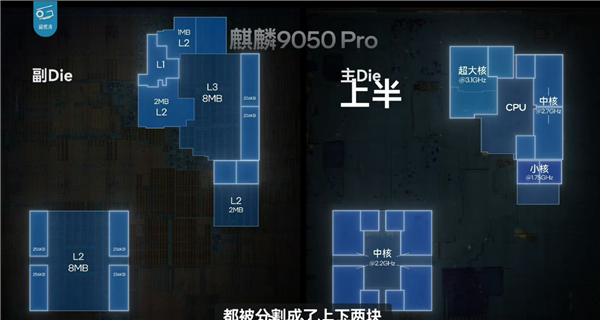

麒麟9050 Pro主Die与副Die布局图

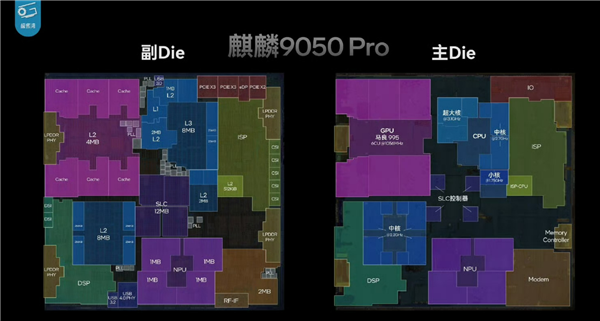

麒麟9050 Pro芯片架构模块布局

此前,半导体分析机构 Kurnal Insights 放出了麒麟 9050 Pro 芯片的裸片显微实拍图。在经过短时间的深度拆解研究之后,这家机构近期又对外公开了更多关于这颗芯片底层架构的独家技术细节。

华为自研韬定律技术在这颗芯片上的直观落地表现,就是麒麟 9050 Pro 由两颗尺寸完全相同的裸片垂直堆叠而成。这种设计的优势非常突出:不仅整体性能提升明显,对单一步进工艺的要求没有传统先进制程那么苛刻,堆叠结构的布局也更利于芯片运行过程中的热量导出。

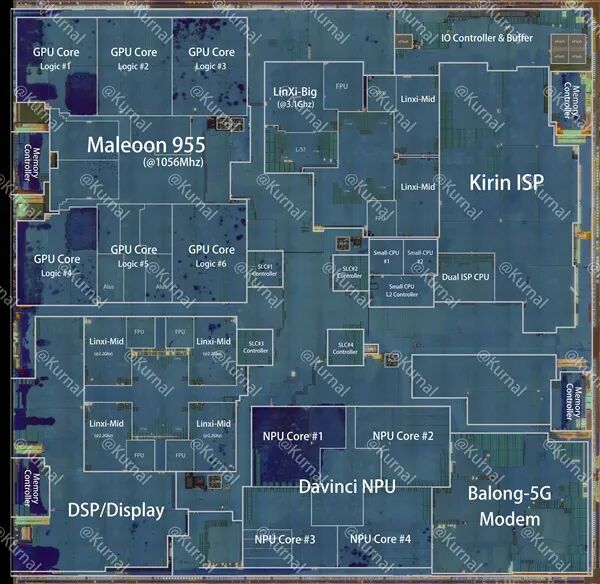

麒麟9050 Pro芯片晶粒显微标注图

经过实测,两颗裸片堆叠之后的整体芯片尺寸仅为 11.13×10.84mm,单颗裸片面积约为 120.65mm²。这一面积甚至略小于前代麒麟 9030S 芯片 122mm² 的裸片面积——在集成度大幅提升的前提下,反而做到了核心裸片的瘦身。

两颗堆叠的裸片分工极其明确:其中一颗完全负责所有的核心计算逻辑运算,另一颗则专门用来承载 SRAM 和各类缓存模块。两颗裸片之间通过高密度垂直互连技术实现高速数据传输,这一特殊架构正是华为韬定律下逻辑折叠技术的首次商业化落地应用。

根据之前业内爆料者 @Taog_1575 的拆解解析,负责计算逻辑的裸片采用中芯国际 N+3 工艺制造,专门做 SRAM 缓存的裸片则采用 N+2 工艺制造。这种将两颗不同功能的裸片用不同成熟度工艺节点组合的思路,在整个全球半导体行业都是前所未有的首次尝试。

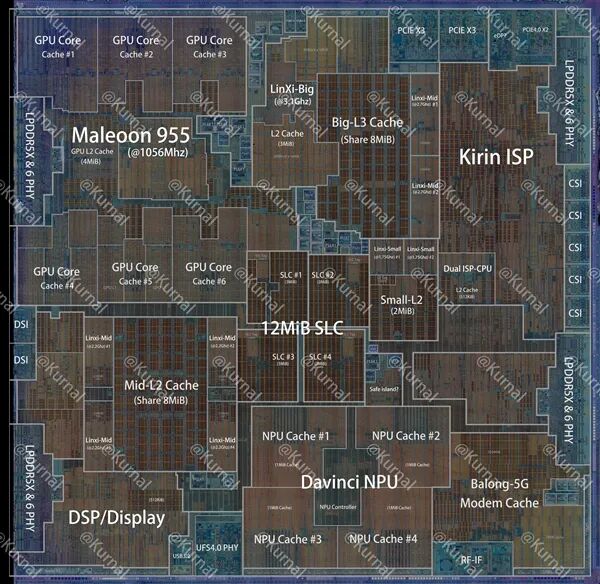

麒麟9050 Pro芯片Die Shot布局图

得益于单颗裸片面积大幅缩小,单颗裸片的生产良率理论上要高于前代麒麟 9030 Pro 的整颗大尺寸裸片。不过,目前这颗芯片仅搭载在 Mate 90 Pro Max 及以上定位的顶级旗舰机型中,因为涉及双层裸片堆叠的复杂工序,整体封装的良率目前可能仍处于偏低水平。

针对这颗芯片的技术成果,有分析机构直言:后续良率爬坡和堆叠后的散热控制,依旧是这类 3D 堆叠技术走向大规模量产阶段需要持续攻坚的工程挑战。

随后,有国外机构给出的报告指出,即便目前量产阶段还存在需要打磨优化的空间,麒麟 9050 Pro 已经把国产移动旗舰芯片和苹果同级别产品的技术差距,从上一代的大约四年缩小到了三年左右。这种完全跳出传统芯片升级路径的技术突破,对整个国产半导体行业的发展都有着里程碑级的特殊意义。
