FPGA 门级网表看不懂？HAL 开源硬件分析器帮你拆寄存器、LUT 和时钟树

一个 407 个门的 UART 网表，不用画图纸，也不用逐个模块翻，几行脚本就能数出三样东西：258 个触发器，143 个 LUT，还有一条常数 0 的线挂着 211 个门。

一、HAL 是什么？

emsec/hal，全名 HAL（The Hardware Analyzer），是波鸿鲁尔大学硬件安全组和马普所（MPI-SP）联合开发的门级网表分析框架。目前 835 星，MIT 许可证。

它解决的场景非常直接：你手里只有一堆 LUT 和触发器，没有源码、没有注释、没有模块边界，该怎么看？HAL 的做法是把网表读成一张图，再挂上 Python 绑定。这样一来，“看”和“查”就不是一回事了：查可以写脚本。官方自己的定位也很有意思——做硬件界的 IDA 或 Ghidra。

二、抽象层是门库，不是网表格式

HAL 的第一层抽象不是支持哪些网表格式，而是门库能不能换。

网表里每个单元是什么、几个输入输出、真值表长什么样，全由一份 .hgl 门库定义。仓库自带 11 份，从 Xilinx 的 UNISIM（单份接近 30 MB）和 SIMPRIM，到 Lattice 的 iCE40 Ultra，再到做 ASIC 的 NanGate 15nm 和 lsi_10k。

UART 示例使用通用 LUT 库，407 个门里 258 个是带复位的触发器 FFR，剩下的逻辑是 LUT 1 到 LUT6，一共 143 个。simple_alu 则直接吃 Xilinx 的网表，45 个门里 16 个 LUT、18 个 IBUF、8 个 OBUF。有意思的是，一个 8 位 ALU 的加法居然没落在 LUT 上，反而落在 2 个 CARRY4 进位链里。

第二层是 29 个插件，名字连起来就是一条逆向流水线：DANA 从无结构的网表里把高层次寄存器找回来，clock_tree_extractor 抽时钟树，module_identification 认模块，solve_fsm 解状态机，sequential_symbolic_execution 配 z3_utils 做符号执行。图论那套算法，igraph 也已经接进来了。

三、两个真能跑的场景

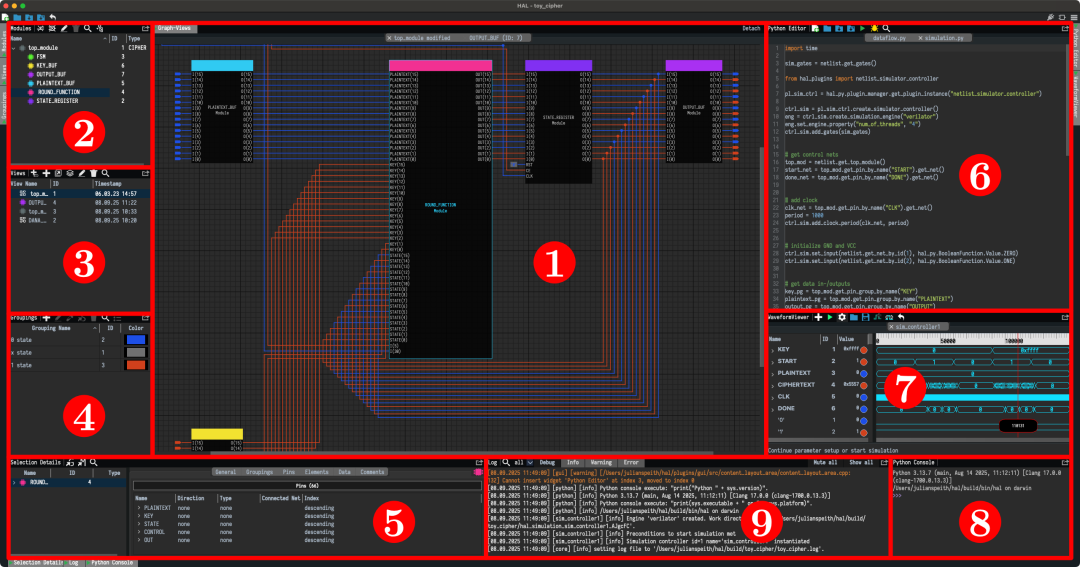

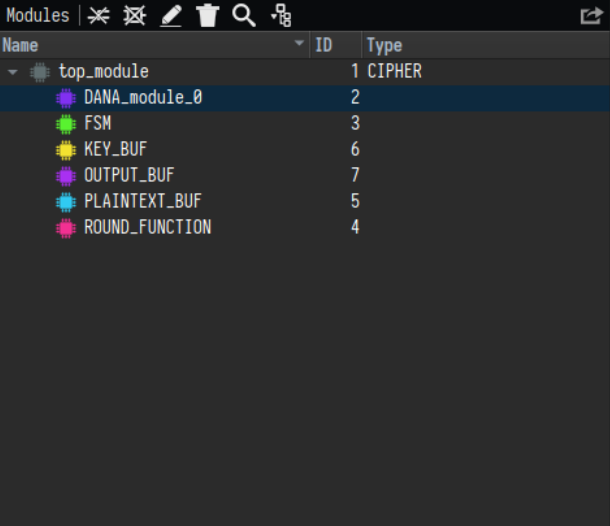

代码没了，只剩网表。 老项目交接过来，源码丢了，只留一份综合结果。先把网表读进来，跑一遍模块识别和时钟树提取，把骨架画出来，再从关键输出往回追扇出锥。这活儿以前是拿着纸笔在图上一根线一根线走，现在一段脚本就能跑完。上面那张图就是例子。一开始我也以为那些模块名是网表自带的，拆开官方示例才发现，toy_cipher 只有 1 个 top 模块，图上那几个可读的名字，全是插件现场聚出来的。

看设计里有没有不该在的东西。 仓库自带 5 个示例，其中一个就叫 crypto_trojan。用布尔影响分析挑出那些既不在正常数据通路上、又不驱动任何输出的逻辑，是硬件木马检测的常规切入点。IEEE TDSC 2018 那篇 HAL 论文，标题里就写着 Trojan Detection。

顺手还能当尺子量。那 1,606 条连接里，285 条接了常数 0 或常数 1，占 17.7%。扇出最高的不是数据线，是时钟，258；第二是常数 0，211。RTL 里一行隐式的复位，到了门级就是一根真有 211 个分叉的线。

四、怎么用上？有哪些坑？

不用板子，纯软件。但它不吃行为级 RTL，你得先有综合后的网表。两个示例就是证据：一个是从综合结果导出的门级 Verilog，一个是 Vivado write_vhdl 导出的后综合 VHDL。

坑一，没有 Windows 版。 它的 CI 只跑 Ubuntu 22.04、24.04、26.04 和 macOS，Windows 连编译目标都不是。两条绕法：上 WSL2，或者直接用仓库根目录自带的 Dockerfile 和 docker-compose.yml。

坑二，自己编不轻。 CMake 拉起来的是 Qt、boost、igraph 一串依赖。我在 Windows 上没编成，这篇里所有数字，是我离线拆它序列化的网表算出来的。它跑起来快不快，我不评价。官方在 packaging/deb 里给了 Debian 打包脚本，容器里装最省事。

许可 MIT，商用没负担。但有件事得说清楚：这个工具是用来读别人设计的。HAL 自己在 README 里写了，不鼓励恶意使用。还有一句更实在的原话：

HAL is at most alpha-quality software. Use at your own risk.

把这句话摆在显眼处，比藏着好。

五、仓库信息卡

• 仓库：github.com/emsec/hal
• Stars / Forks：835 / 99（抓取 2026-10-11）；语言 C++，带 Python 绑定
• 首个提交 / 最近提交：2019-04-20 / 2026-10-06（累计 5,580 次提交，当前版本 4.5.0）
• 许可证：MIT（© 2019 Ruhr University Bochum, Chair for Embedded Security）
• 出身：MPI-SP 嵌入式安全组，波鸿鲁尔大学的硬件逆向工程导论课拿它当教学工具
• 门库：Xilinx UNISIM / SIMPRIM、Lattice iCE40 Ultra、NanGate 15nm、lsi_10k 等 11 份

适合谁？要读别人网表的人——IP 评估、安全审计、论文复现都算；还有想给自己综合完的设计加一层可写脚本视图的人。这类门级网表工具在云栈社区偶尔也有人讨论，如果你有更顺手的逆向流程，不妨分享出来。
