添可无线吸尘器拆解维修：罕见TFN封装芯片故障分析与电路解析

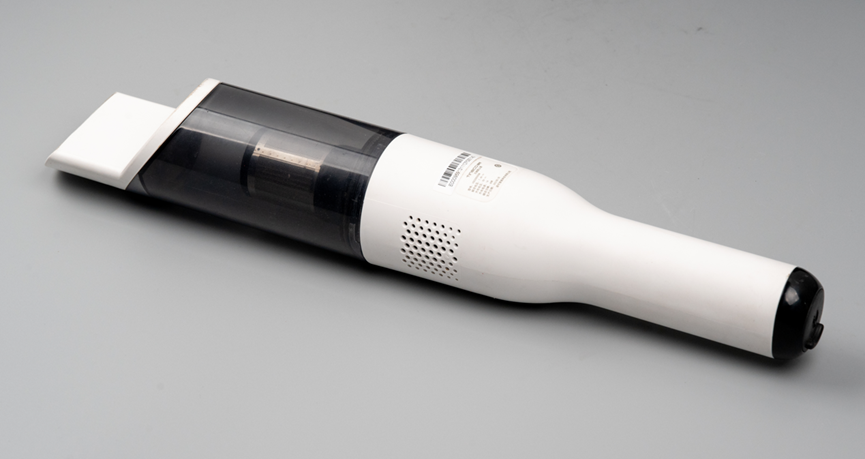

本次对一台故障的添可无线吸尘器进行拆解维修，旨在分析其内部电路结构并定位故障点。该吸尘器为内置电池设计，适用于车载等场景的便携清洁。

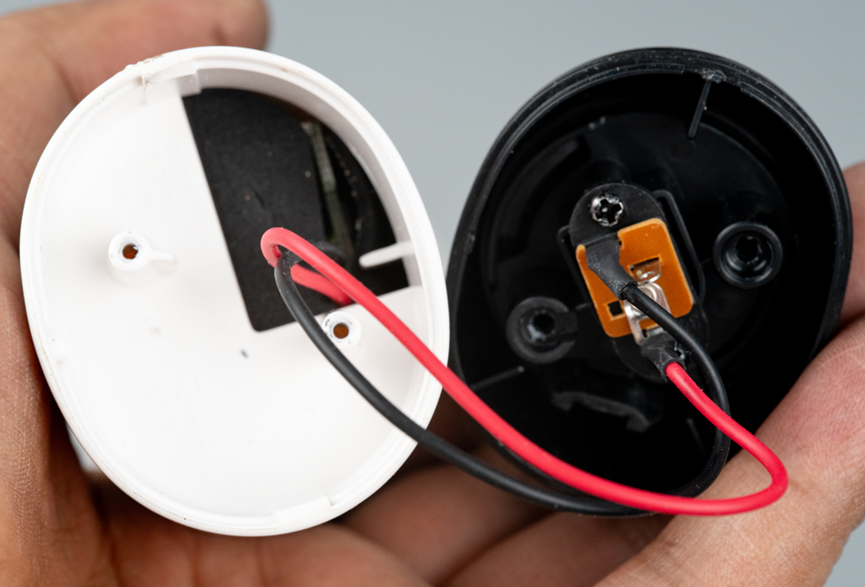

吸尘器手柄尾盖设有胶皮覆盖的DC充电口，支持5V适配器充电，体现了便携电子设备设计的常见思路。

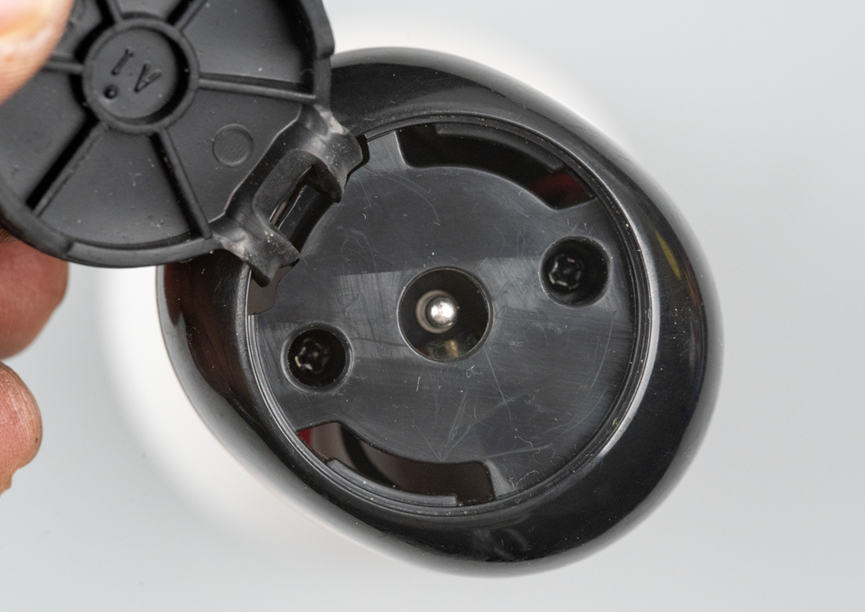

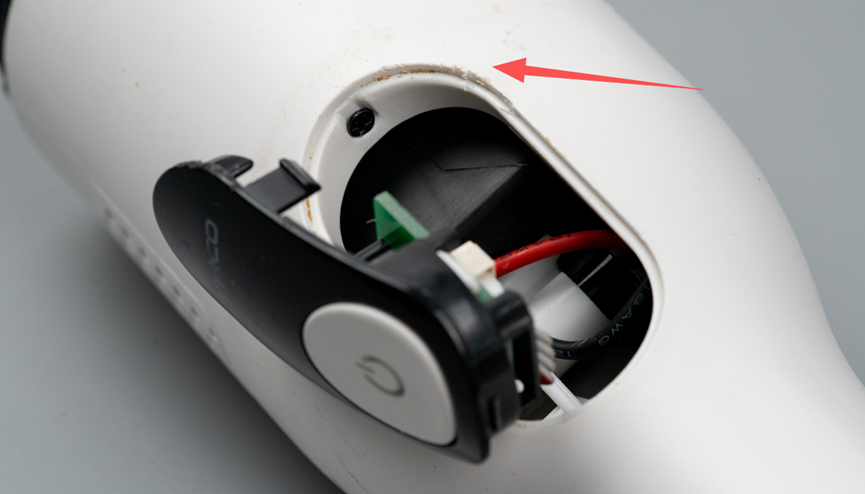

拆解时发现，手柄后盖为一体化注塑结构，电路板无法从后方取出。撬开按键面板后，可见内部有一颗螺丝，且面板有明显撬痕，表明此前已有人尝试维修。

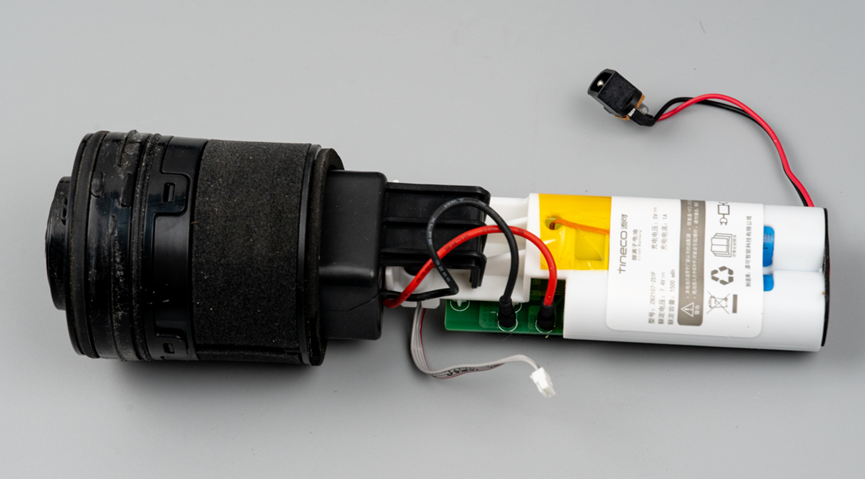

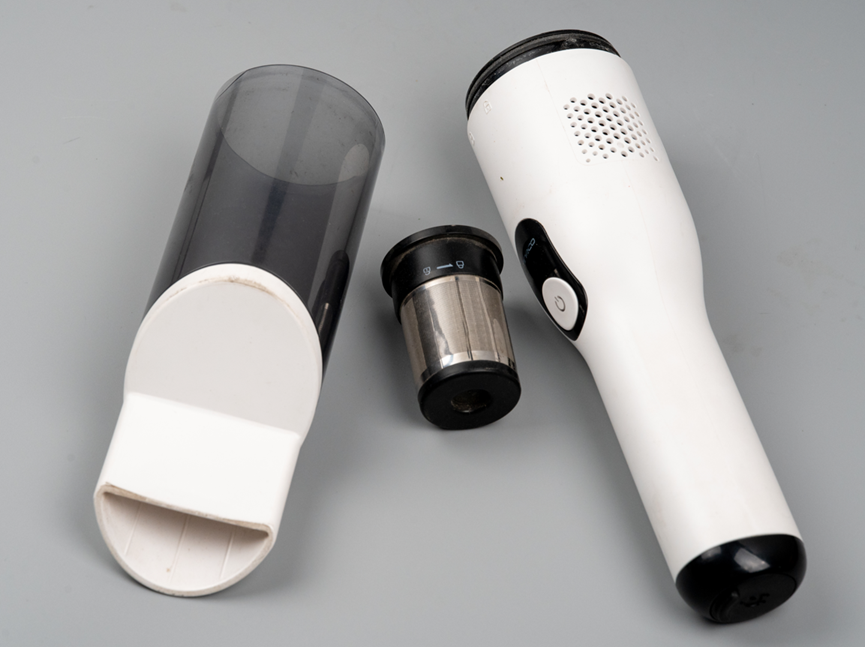

转而从前端入手，顺利拆开外壳。内部核心组件包括黑色电机扇叶单元、电池组及主控电路板，均集成于手柄内部。

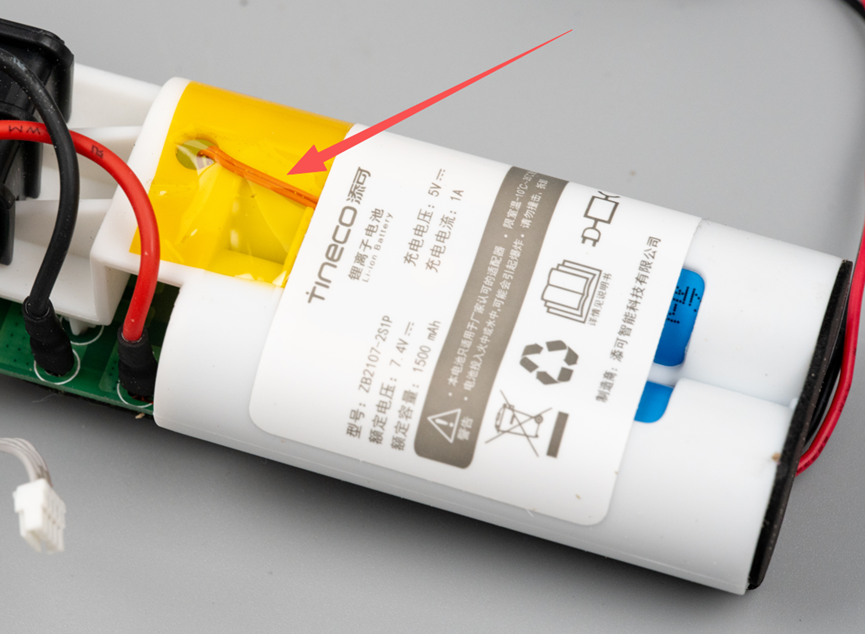

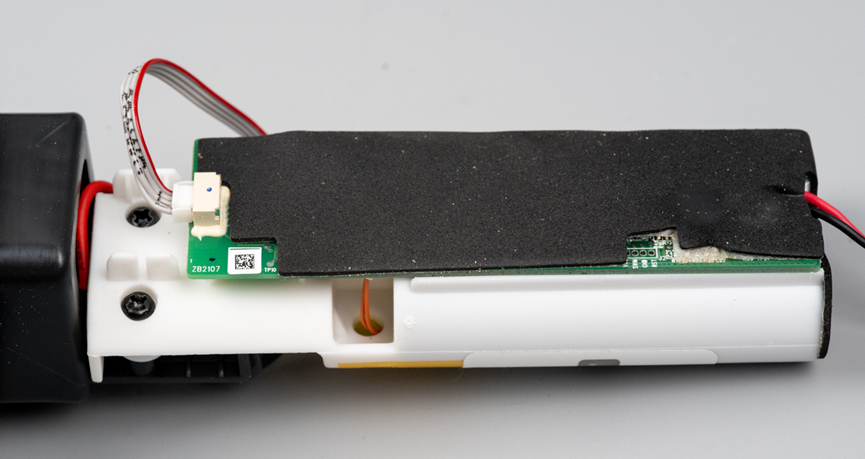

电池部分采用两颗1500mAh的18650锂电池串联，中间嵌有NTC热敏电阻用于温度监控。电路板表面覆盖EPDM单面胶泡棉以作防护。

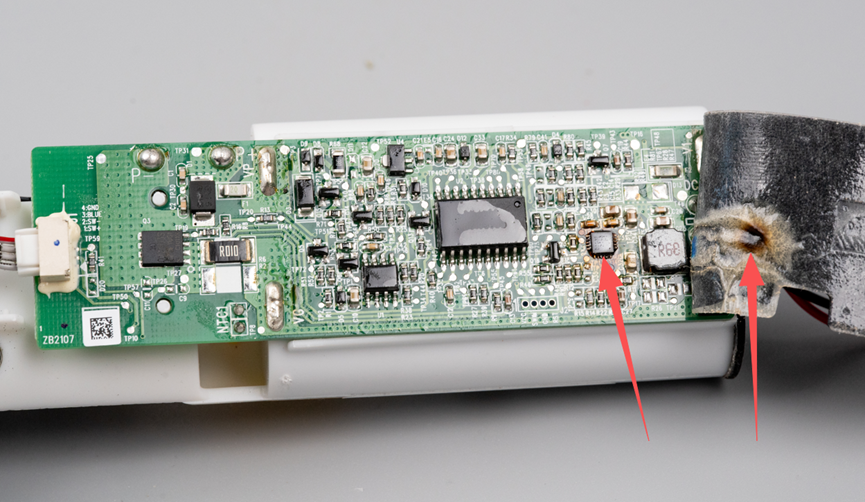

移除泡棉后，立即发现一处芯片烧毁故障，对应位置的泡棉已被烧焦，这直接导致了设备无法工作。

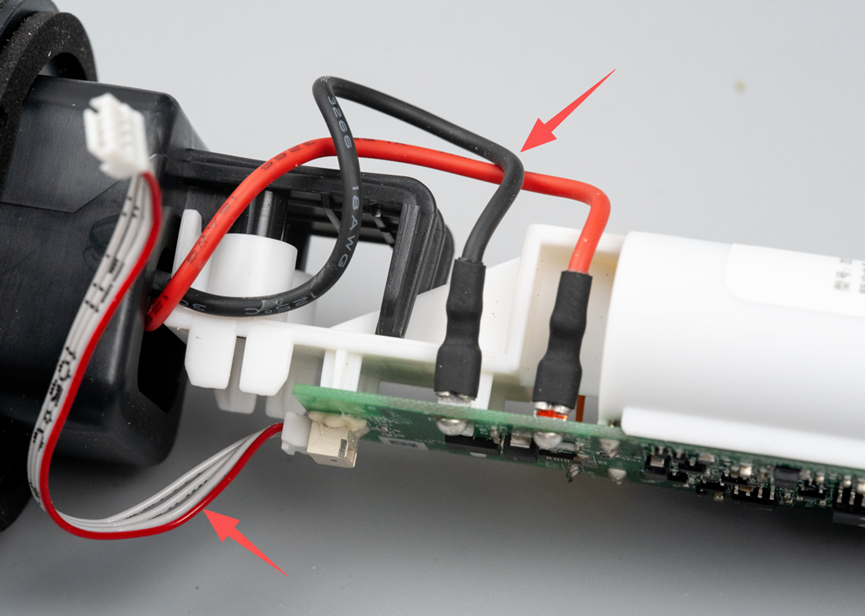

电路板通过4P排线连接至手柄按键板，另引出黑红粗线驱动直流有刷电机。按键板集成多功能按键与状态指示灯。

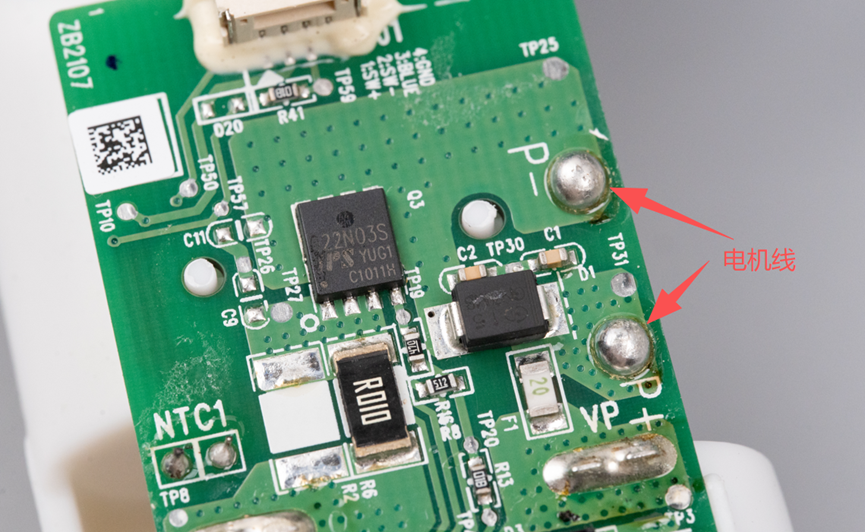

电机驱动电路采用FTG022N03S NMOS管作为负极功率开关，配合10mΩ采样电阻进行电流检测。电机线并联肖特基二极管以泄放反向电动势，电池正极路径则设有贴片自恢复保险丝，防止堵转过流。

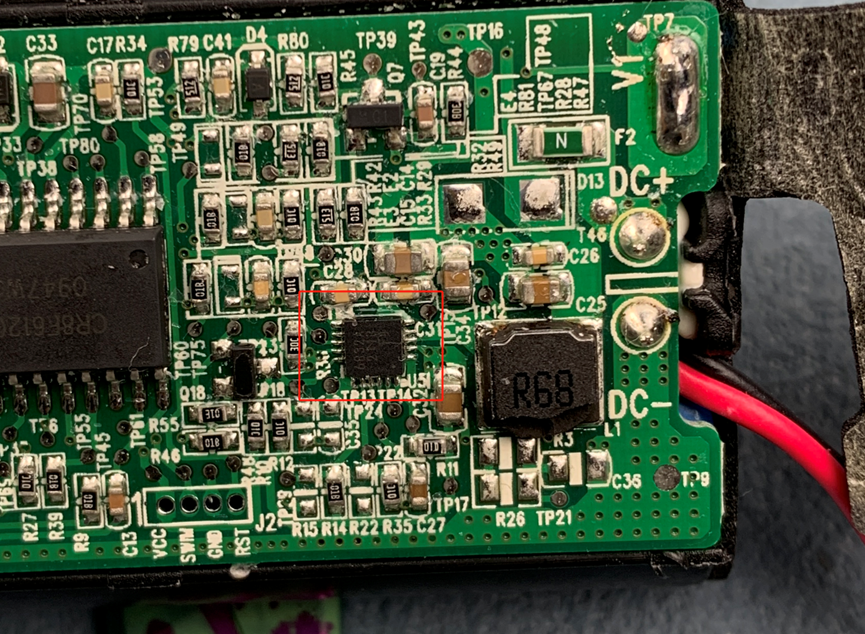

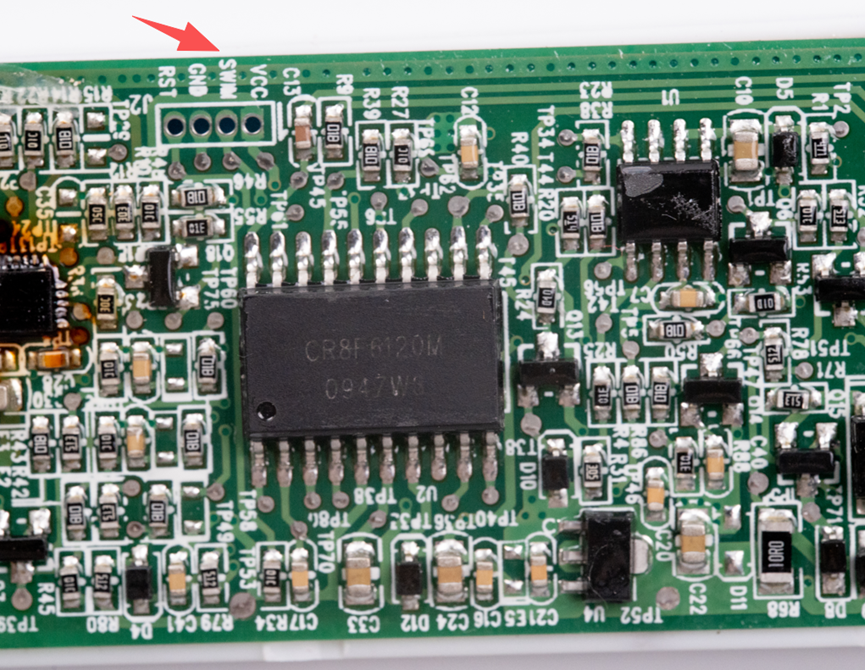

主控芯片为CR8F6120M，支持单总线SWIM调试接口，类似STM8的烧录方式。电源管理部分采用赛微CW1035ALAP芯片，提供2-3节锂电池的过充、过放、过流及过热保护。

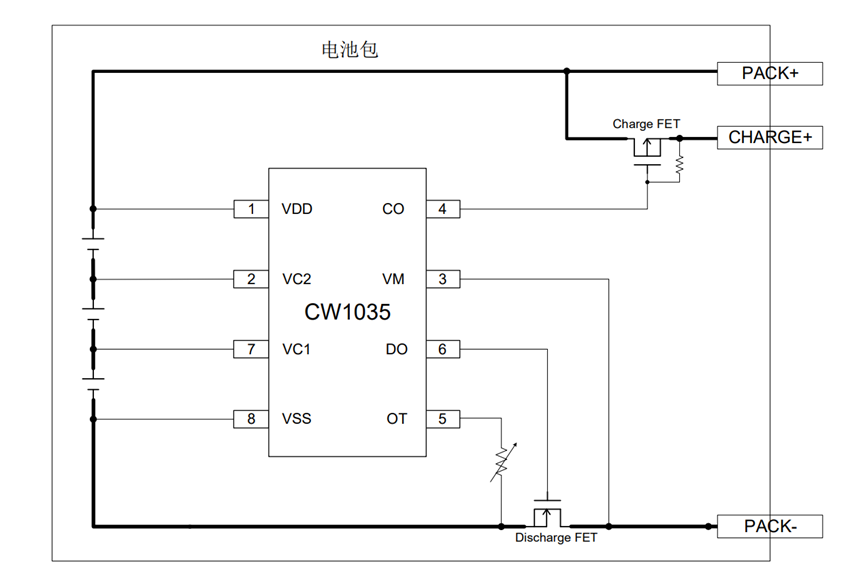

CW1035ALAP的应用电路简洁，通常软包电池内置保护芯片，而此产品因使用18650串联，故将保护电路外置于主板。

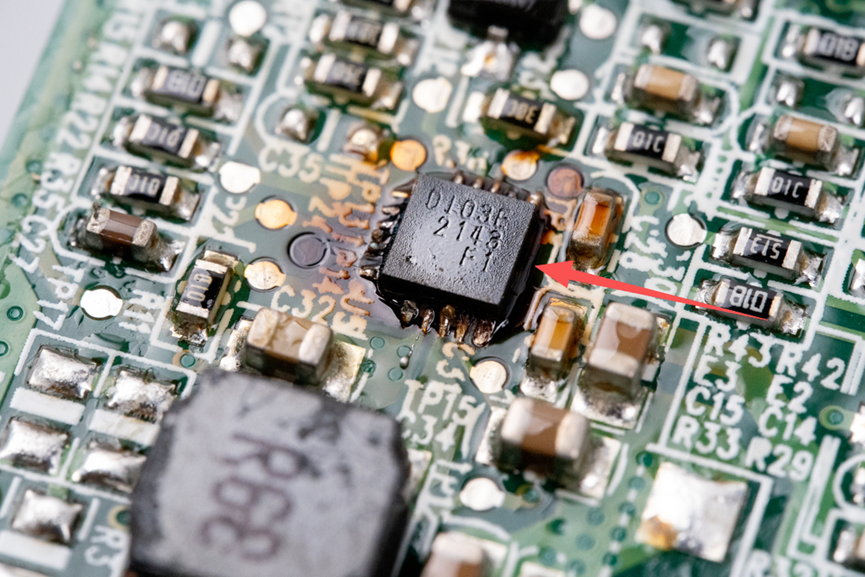

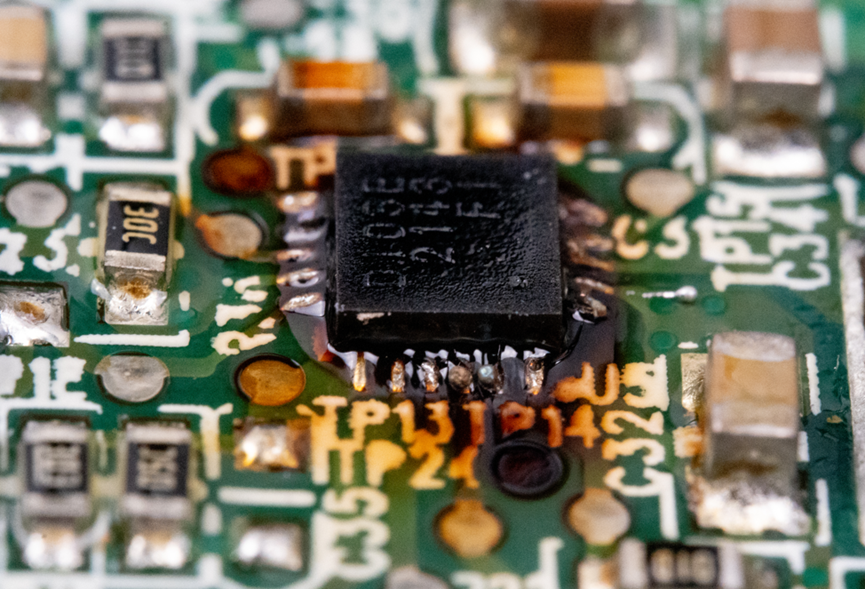

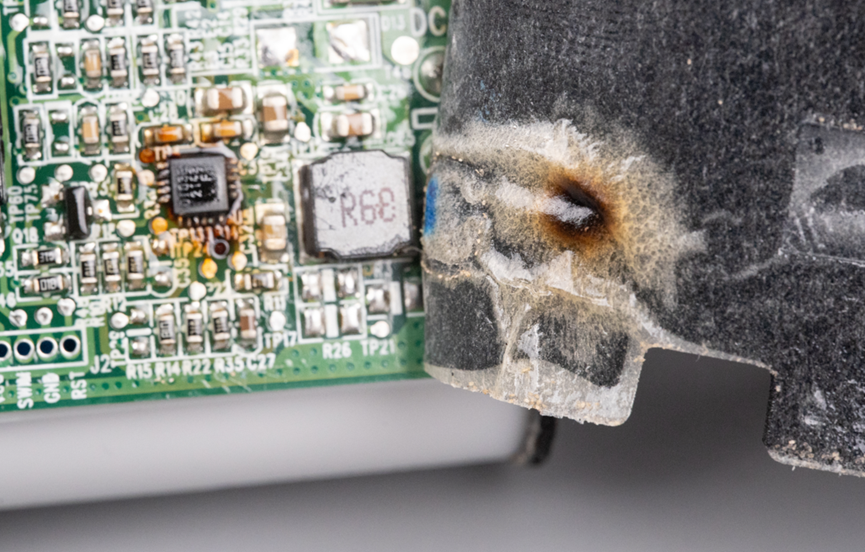

烧毁芯片丝印为“D103E 2143”，其封装颇为特殊：仅三面有引脚，右侧无引脚，可归类为TFN封装。此前拆解同款设备时，该芯片丝印为“6832A”，功能应为5V输入升压至串联锂电池充电，但具体型号难以查证。

芯片烧损程度较轻，电路板铜箔略有老化，理论上更换芯片即可修复。然而，由于无法确定该升压充电芯片的具体物料型号，维修陷入困境。若有相关电子元件应用经验，欢迎提供芯片型号线索。
