摩尔线程S10显卡硬件拆解：国产GPU MUSA架构解析与低功耗设计

近期，国产GPU厂商摩尔线程备受市场关注。抛开资本层面的起伏，产品的技术与应用价值始终是检验竞争力的核心标准。目前，摩尔线程旗下产品已进入消费市场，其实际性能与功能表现已可被用户实际体验与验证。本文将重点拆解其面向入门级市场的显卡产品——S10，深入探究其硬件方案。

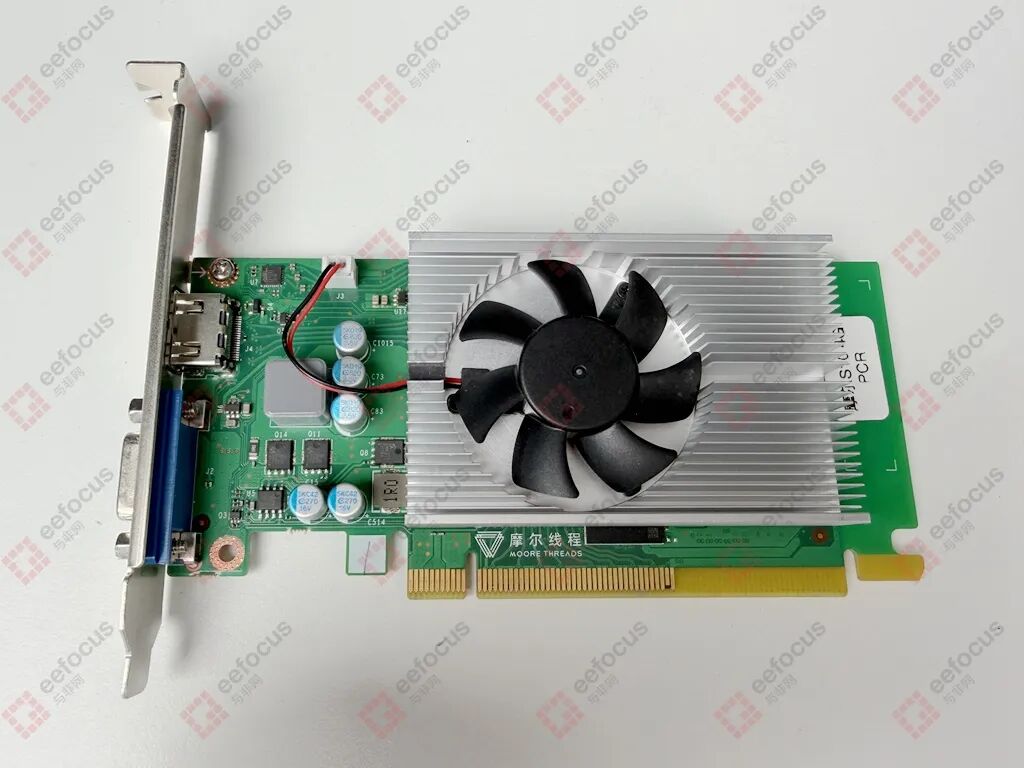

摩尔线程S10显卡主要定位于办公、高清视频播放及多人视频会议等场景，并非为高性能游戏设计。其核心优势在于低功耗设计（无需外接供电）、良好的兼容性（基于自研MUSA统一系统架构），并支持4K@60Hz显示输出，足以应对日常办公与影音娱乐需求。从外观上看，该显卡提供了VGA与HDMI接口，并配备了一个散热风扇。那么，基于国产GPU的硬件内部究竟是怎样的设计？

硬件拆解详解

卸下散热风扇与散热模组后，即可看到GPU核心。清理掉GPU与散热铝块之间的导热硅脂后，GPU芯片上的丝印清晰可见，包括“Moore Threads”品牌名及具体型号。

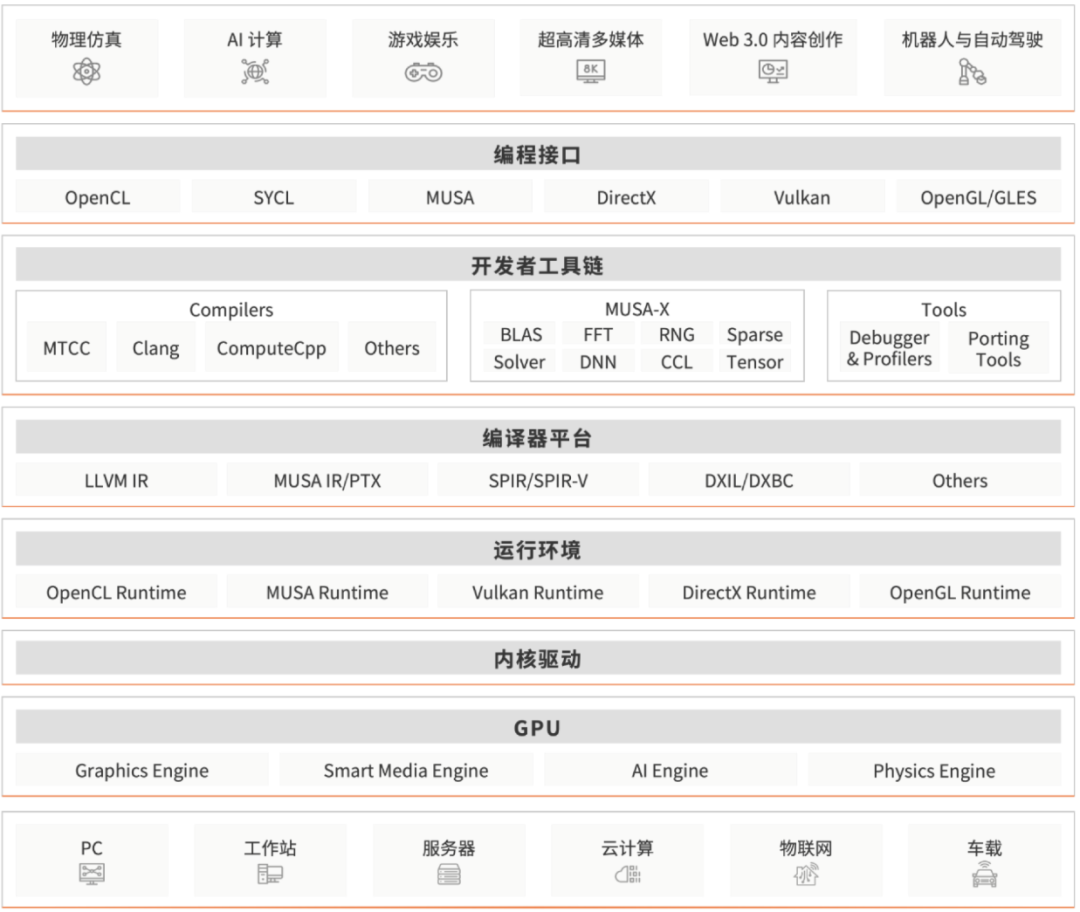

根据官方资料，S10所搭载的GPU基于第一代MUSA（Moore Threads Unified System Architecture）统一系统架构。该架构构建了从底层硬件到上层软件的全栈技术体系，其核心包括统一的芯片与指令集架构作为硬件基础，同时配备了统一的驱动框架、软件运行库及编程模型，共同构成了完整的开发生态。

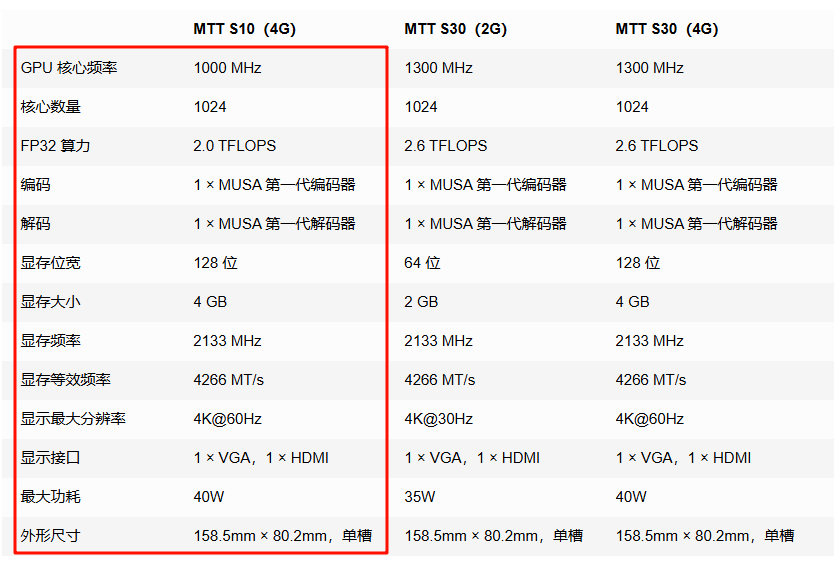

具体参数方面，这颗GPU的核心频率为1GHz，拥有1024个核心，整卡最大功耗仅为40W。

GPU四周焊接了4颗三星的1GB LPDDR4显存芯片，型号为K4F8E3S4HD-MGCL。旁边的大型贴片电感及电源管理芯片来自登丰微电子，型号为GS9221，这是一款用于中大电流的DC-DC转换器。

在PCB板的另一侧，主要为显卡的供电电路与输出接口电路。电源管理部分采用了力智电子（U-Pi）的同步整流降压控制器UP1542S。该芯片专为5V或12V供电系统设计，采用恒定频率电压模式控制，集成MOSFET驱动器，具有外围电路简洁、转换效率高、保护功能完善（过压/欠压、过流、短路保护）及内部软启动等特点，能提供高质量且稳定的输出电压。

与UP1542S控制器搭配的是3颗来自大中集成电路的N-MOSFET，其中两颗型号为SM4522NHKP，另一颗为SM4377NSKP。

输出接口部分，使用了集睿致远（CHIPSEA）的DP转VGA芯片CS5232来完成信号转换。

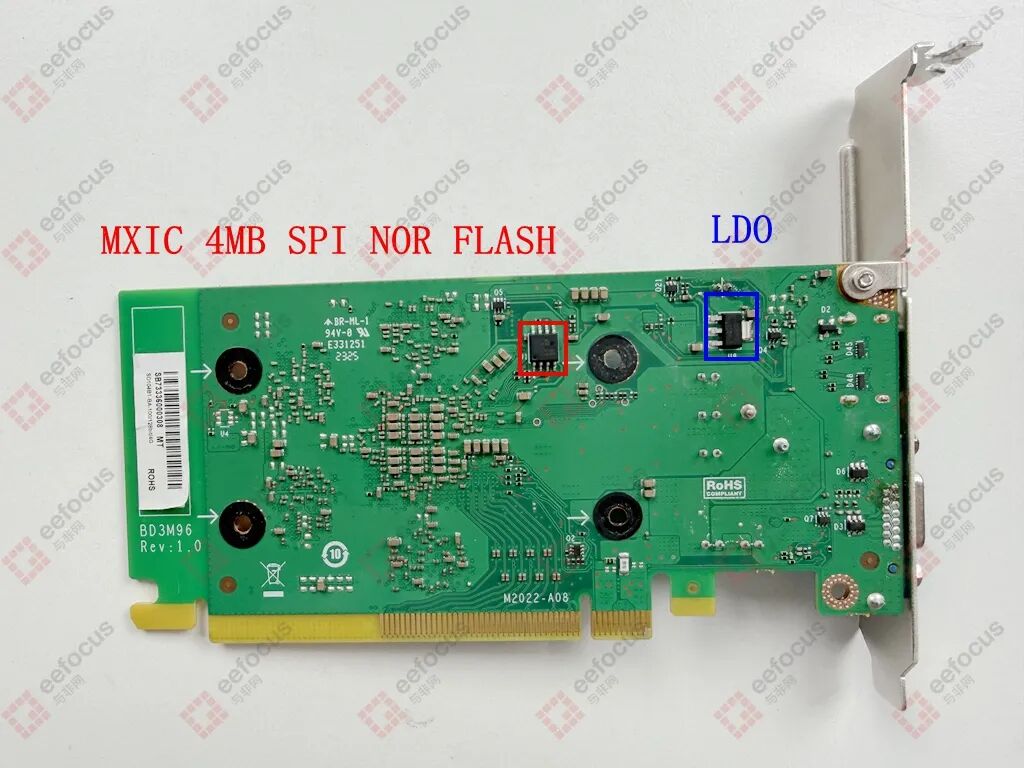

显卡背面主要布置了两颗器件：一颗是旺宏电子（Macronix）的4MB SPI NOR Flash存储器，型号MX25U3232FM2I02，用于存储系统固件；另一颗为LDO（低压差线性稳压器），为板载其他芯片提供稳定电源。

总结

此次对摩尔线程S10显卡的拆解，揭示了其面向特定应用场景的硬件设计思路。整体方案体现了在国产GPU发展初期，一种以低功耗、高兼容性实现差异化竞争的务实策略，而非单纯追求极致图形性能。正如行业观察所言，国产GPU正逐步从解决“有无”问题，迈向追求“好用”的新阶段。S10这类产品正是通过聚焦实际应用场景进行创新，为构建自主可控的算力基础贡献力量。
