近年来,手机影像竞争日趋激烈,相关配件生态也愈发丰富。为手机摄像头加装外置镜头已不新鲜,而集成了无线充电与物理快门功能的专业摄影手柄正成为新的热门配件。本文将深入拆解一款适配OPPO Find X9系列、可组成哈苏专业影像套装的手机摄影手柄,剖析其内部结构与核心元器件方案。

包装未拆封时总重为288克。

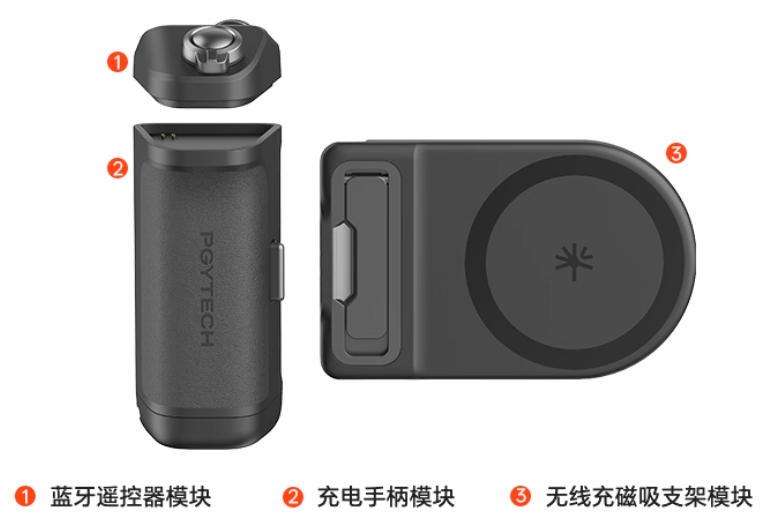

拆开包装,内含物做工精致。主要组件包括:一个支持MagSafe磁吸、额定输出5V/1A的无线充电板(附带手机支架)、一个可分离的蓝牙快门遥控模块,以及一个集成了电池与电路的主手柄。快门模块与手柄通过磁吸触点连接供电,其内部也独立配有电池。

蓝牙遥控模块除了核心的快门按键,还设计了一个拨动式可回弹开关,默认功能为切换拍照/录像模式或半按对焦。此外,模块上还有一个可自定义功能的滚轮。

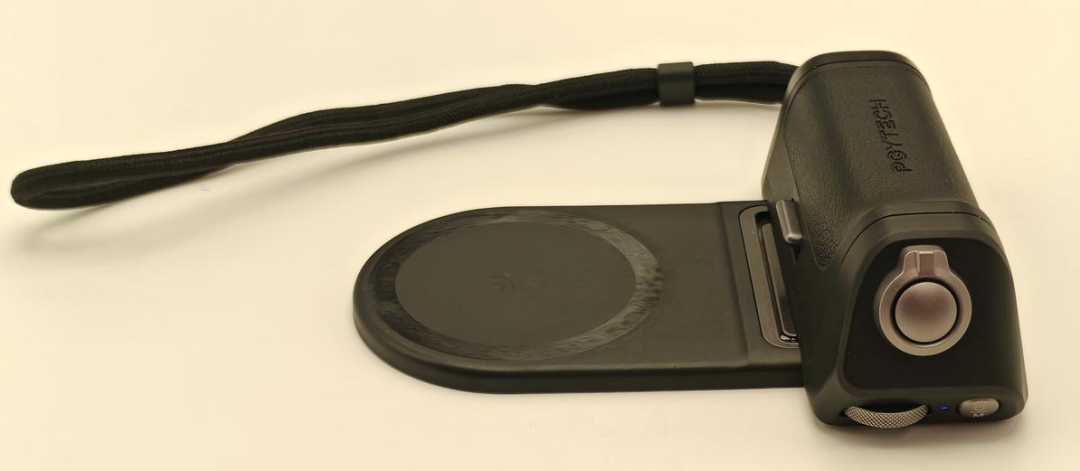

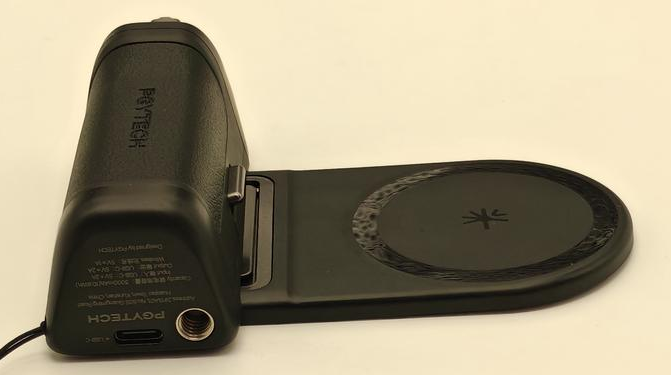

手柄主机(官方称为MageCam 2充电模块)采用快拆结构。其底部设有一个Type-C接口(支持5V/2A输入/输出)和一个标准的¼英寸螺纹接口,便于连接三脚架。

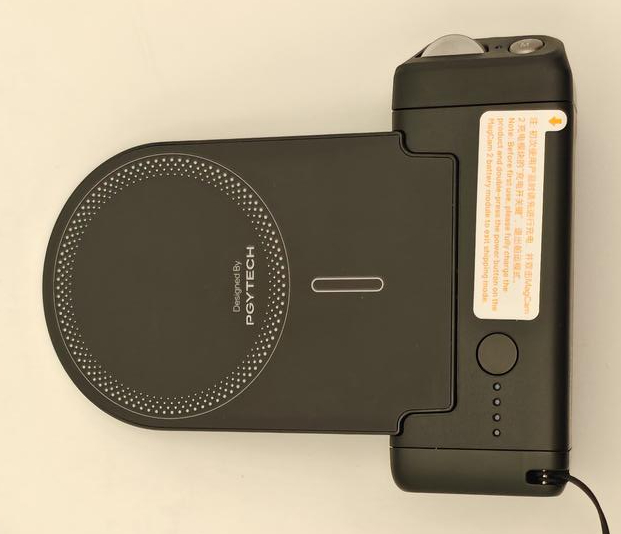

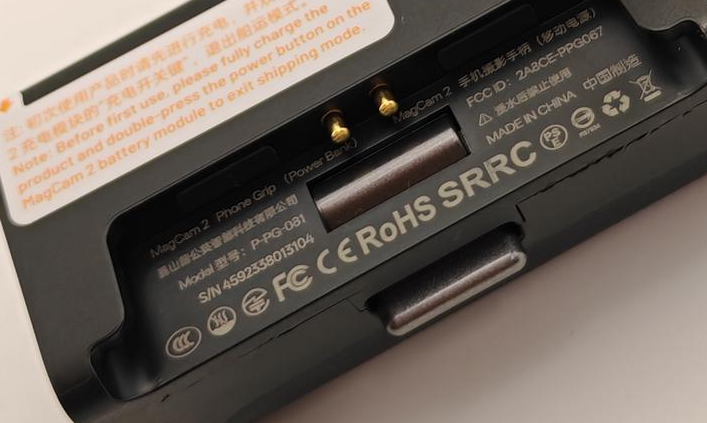

手柄内侧有一排4个LED指示灯和一个功能按键。按键用于开关充电功能,其旁的贴纸以中英双语提示,首次使用需双击此键以退出“船运模式”,表明该产品面向全球市场。

手柄握持感沉实,外壳标注有“移动电源”字样及CCC认证标志,暗示其内部集成有电池。
内部拆解

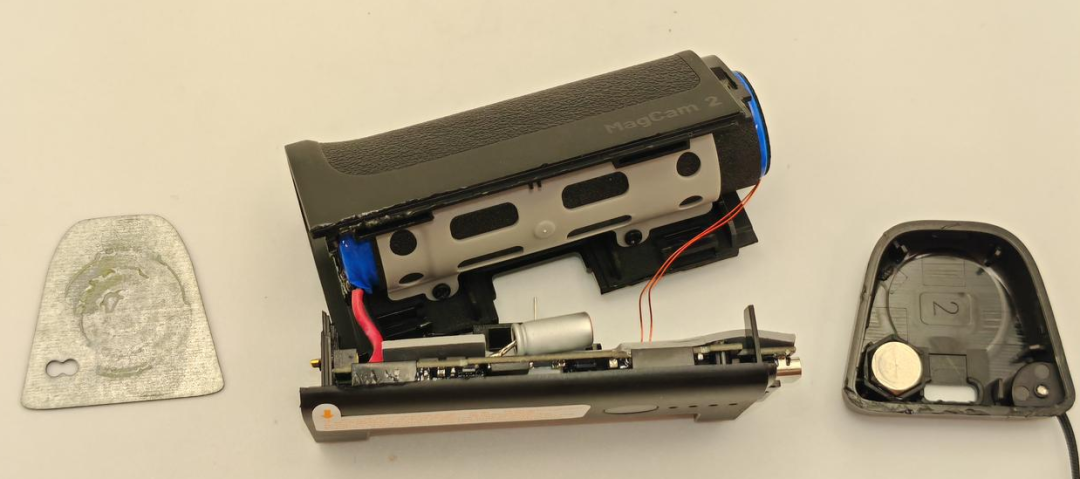

拆开手柄外壳,内部结构一览无余。核心是一节3000mAh(10.8Wh)的18650锂电池,通过导线与PCB板连接。电池上贴有NTC(负温度系数热敏电阻),这对于具备充电宝功能的产品是必不可少的安全设计。

除了电池被抗震材料包裹,PCB板上还覆盖有一体成型的缓冲散热硅胶。在消费电子高度内卷的当下,此种用料体现了产品在结构安全与散热上的考量。

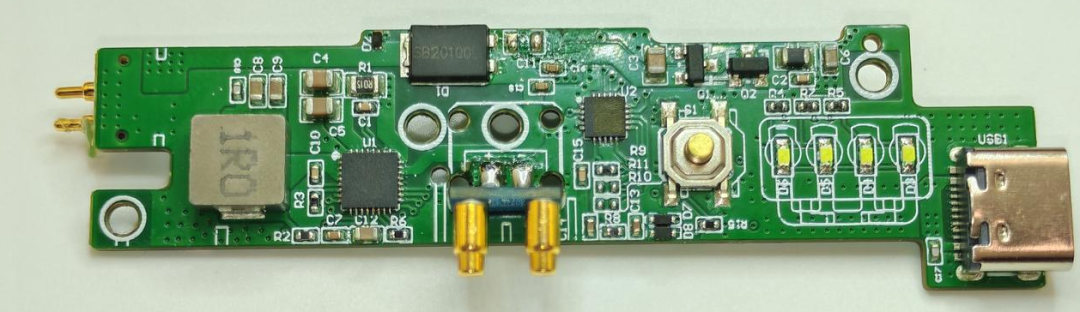

取出电池后,主板清晰可见。主要元件包括一个大电感、一颗QFN32封装的芯片、一颗激光去除了丝印的QFN20芯片、按键、阻容器件、开关管以及两个不同规格的金属连接器。较小的连接器为快门模块供电,较大的则为无线充电板供电。Type-C母座为12Pin设计,兼具电力输入(为手柄充电)和5V/2A(10W)输出功能。
根据电感布局,可推断QFN32芯片负责锂电池的充放电管理。其丝印为SW6008,是来自智融的电源管理IC。由此,那颗被打磨掉丝印的QFN20芯片极有可能就是系统的控制MCU。

主板正面中央上方丝印为“SB20100L”的三端器件是一颗肖特基二极管。

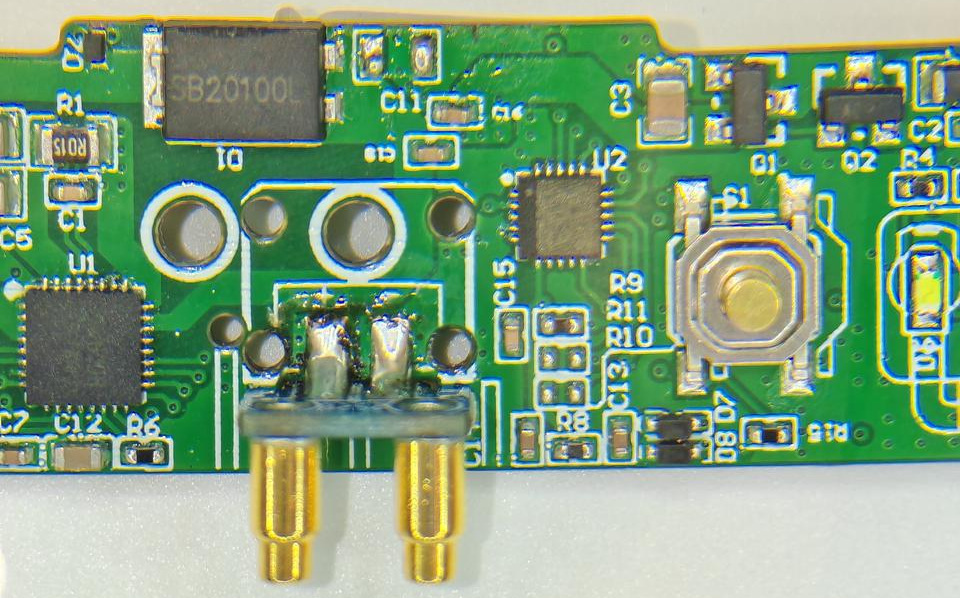

主板背面主要可见两颗NMOS管、一个电解电容、电池正负极焊盘以及NTC焊盘。电解电容下方覆盖着四个单面焊盘,构成典型的程序下载/调试触点。
MCU方案分析与验证
关于丝印U2的这颗匿名IC,存在不同看法。一种观点认为其为廉价的8位单片机,但结合其QFN20封装形态以及产品对低功耗、复杂控制(如船运模式)的需求,它更可能是一颗32位MCU,且很大概率采用超低功耗的ARM Cortex-M0+内核。这类芯片在成本与性能间取得了更好平衡。

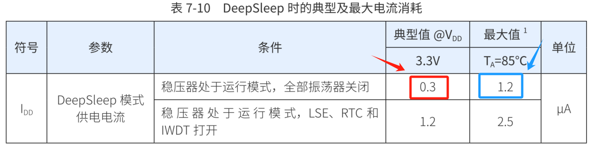

“船运模式”是关键线索。该模式需在仓储和运输期间彻底关断电池输出,以极致降低静态功耗,避免电池过放。这需要一颗具备纳安级深度休眠电流的MCU来实现,远非简单的充电管理IC所能胜任。

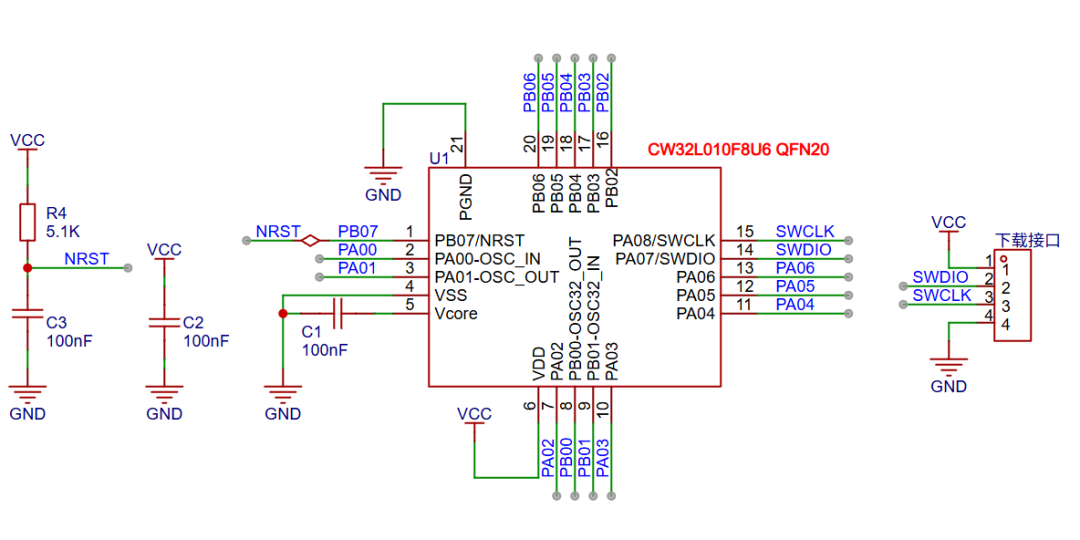

通过对主流国产MCU型号及外围电路的比对,目标锁定在武汉芯源半导体的CW32L010系列。其典型应用电路与拆解主板的设计高度吻合。

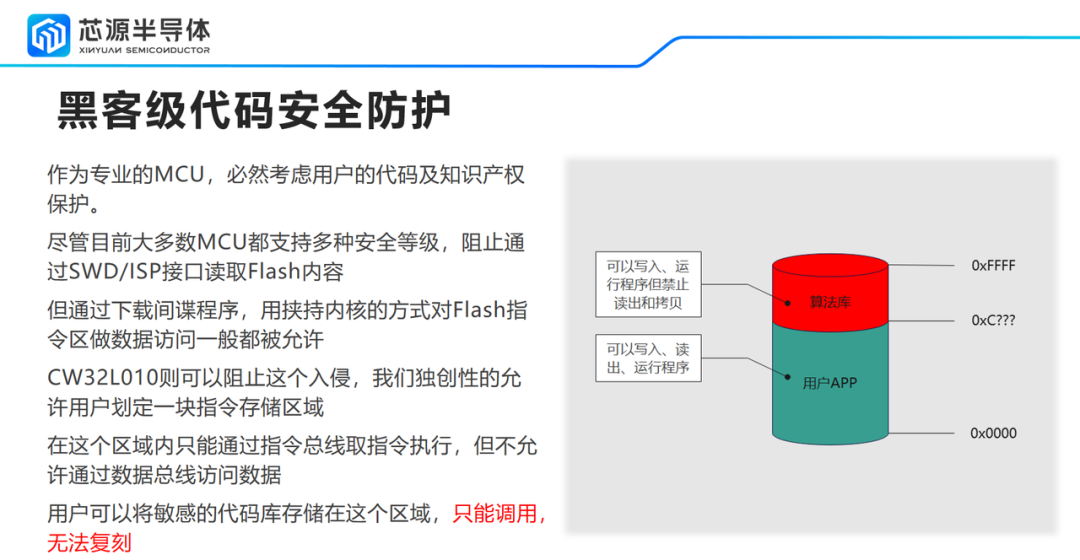

为求确证,对匿名IC进行了开盖处理,并在显微镜下与一颗已知的CW32L010芯片进行版图对比,结果显示两者完全一致,从而确认该MCU即为CW32L010。选择开盖比对而非通过调试接口读取,是因为CW32L010具备强大的代码读保护功能,开盖是更直接有效的验证方式。事实上,此类硬件逆向工程和方案分析,正是嵌入式开发领域深入了解系统设计的常见方法。

查阅SW6008数据手册,确认其不集成无线充电控制功能。因此,独立的磁吸充电板内必然有一套完整的无线充电控制电路。巧合的是,武汉芯源半导体(CW32厂商)恰好有成熟的无线充电方案,CW32L010在该领域出货量可观。
方案思考与行业趋势
此次拆解令人联想到基于MCU的智能充电宝设计方案。相比纯硬件的移动电源,采用“MCU + 电源管理IC”的架构能实现更高的安全冗余、更丰富的智能交互(如电量精确显示、多种快充协议管理)以及类似“船运模式”的特殊功能。
无独有偶,近期关于充电宝3C认证的新规草案要求,未来充电宝需通过屏幕或联网App显示电池健康度、循环次数等关键参数,推动产品从“黑箱”走向“透明”。新规预计2026年强制执行,这将使“MCU+电源管理IC”的双芯片方案成为市场主流。要实现这些复杂功能,离不开精密的硬件设计与电路分析。
笔者团队曾基于CW32L010配合智融/英集芯的电源芯片开发过充电宝方案,并已将相关设计开源:
该方案已被多位开发者成功复刻。
最后,磁吸无线充电板主要由大尺寸线圈和对应的控制电路构成,此处不再拆解。完成对手柄主机的分析后,将其组装复原。尽管主控MCU因开盖而受损,但通过后续的电路改造,仍有希望恢复其基本功能。
