为什么CAN总线需要仲裁而UART不需要？I2C总线需要仲裁吗？

CAN总线是汽车控制器中最常用的总线之一，其他常见的数据通信方式还有UART、I2C等。这些协议都使用两根线进行通信，但为什么CAN总线通信时会出现节点冲突，需要仲裁机制，而UART却没有这个问题呢？另外，I2C总线到底需不需要仲裁？让我们从通信的基本原理入手，一步步解析。

1. 全双工与半双工

“双工”是与“单工”相对应的概念。单工指的是单向通信，一方只能发送，另一方只能接收，任何一方只能在一个方向上工作。

而“双工”则意味着任何一方都既能发送，也能接收数据，可以在两个方向上工作。

双工又细分为全双工和半双工。全双工允许同时进行发送和接收操作，而半双工则不能同时收发，但可以分时进行收发。

UART (通用异步收发器) 是一种常用的串行通信协议，在汽车嵌入式系统中常用于主芯片之间或主芯片与外设的数据通信。UART仅需两根线即可实现互连：串行数据发送线 TX 和串行数据接收线 RX。

从接口名称就能看出，一根 TX 线负责发送，另一根 RX 线负责接收。两根线相互独立，互不干扰，可以同时进行发送和接收，因此 UART 是一种典型的全双工通信方式。

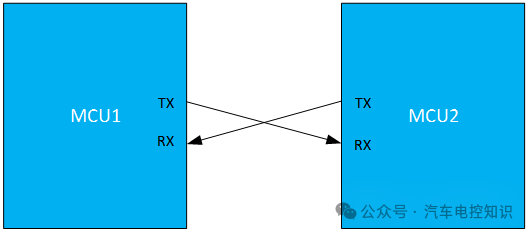

这里需要注意，UART 的信号线必须交叉连接，即一方的 TX 与另一方的 RX 相连。

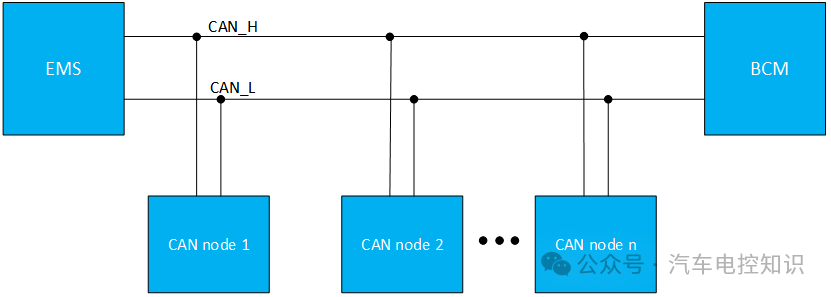

CAN总线同样仅需两根线实现通信，分别称为 CAN_H 和 CAN_L。

虽然也是两根线，但 CAN 并非一根发送、一根接收。其最终的发送信号是由这两根线的信号之差 (CAN_H - CAN_L) 决定的，这就是差分传输。因此，它不能同时进行收发，只能分时进行，属于半双工通信方式。

在这种半双工通信中，如果多个节点同时发送信息，就会发生冲突，此时就需要仲裁机制来解决。例如，节点1和节点2同时发送 CAN 报文，应该让谁先发？这个处理过程就是仲裁。

这时你可能会问：I2C 总线不也是半双工通信吗？为什么它不需要仲裁呢？这就要说到通信模式的差异了。

2. 多主模式与主从模式

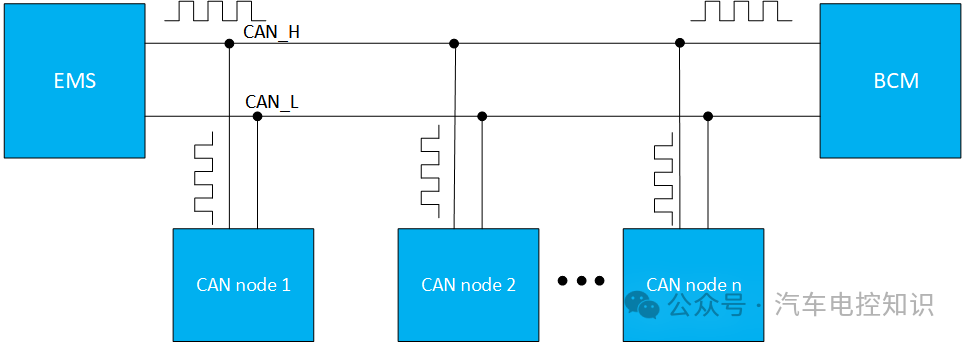

在 CAN 总线中，各个节点是平等的，任何节点都可以主动发送报文。这意味着所有节点都可以充当主节点，这种架构称为多主模式。

多主模式的优点在于可以提升系统的并发处理能力，但缺点显而易见：多个主节点同时发送数据必然导致冲突，必须依赖其他机制来解决。

I2C 虽然也是半双工通信，但它通常采用主从模式。

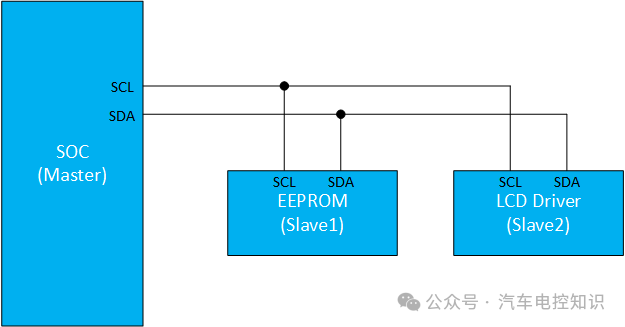

在通信时，每个设备（包括主设备）都有一个唯一的地址。如上图所示，SOC 作为主设备，EEPROM 和 LCD Driver 作为从设备。主设备通过 SDA 线发送地址来选择对应的从设备，并通过 SCL 线为所有从设备提供统一的时钟。整个通信的收发时序完全由主设备指挥，因此各个节点不会出现同时并发发送的情况，自然也就不会产生总线冲突。

那么，结论是不是 I2C 不需要仲裁呢？别急，情况还有变化。

3. 多主从模式与仲裁

一个主节点与多个从节点构成的主从模式确实没有冲突，也就不需要仲裁。SPI、LIN 等总线采用的就是这种模式。

但 I2C 的特殊之处在于，它还支持多主从模式。这意味着总线上可以连接不止一个主设备，这些主设备都有权发起对总线的控制。

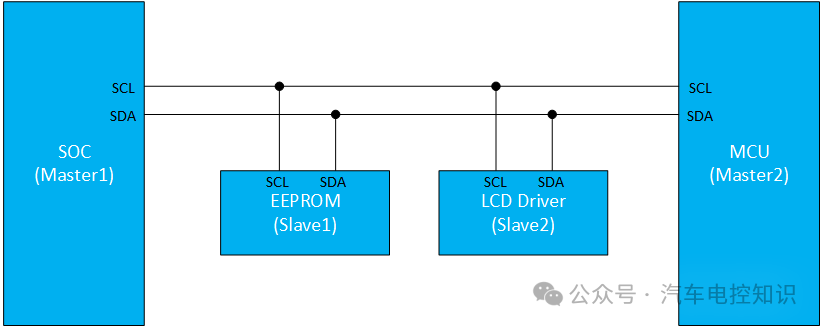

如上图所示，EEPROM 和 LCD Driver 作为从设备不变，但 SOC 和 MCU 都可以是主设备。可能一段时间内 SOC 是主设备，MCU 是从设备；而另一段时间内，角色可能互换。主从关系在通信过程中可以根据功能需要动态变化。

那么问题来了：如果两个主设备在同一时刻都想要获得总线控制权，该怎么办？这时候，仲裁机制就派上用场了。

I2C 的仲裁机制基于“线与”逻辑。如果两个或多个主机同时开始发送数据，当它们发送的位出现不同时（例如一个发“0”，一个发“1”），发送“0”（即输出低电平）的主机将赢得总线控制权，而发送“1”的主机检测到总线电平与自己输出的不符，便会失去仲裁并自动切换到接收模式。

4. CAN总线的冲突与仲裁

在开发和测试 CAN 总线时，我们看到每个报文都由 ID 和数据域构成。例如下面的周期性报文：

这个报文的 ID 是 0x201。在应用层，我们通常将报文 ID 作为功能或节点标识来识别。例如，看到这个 ID 就知道它是车速信号，或者知道它来自 ABS 节点。

然而，报文 ID 还有一个更根本的作用——总线仲裁。这个作用发生在底层物理层和数据链路层，应用层和普通的测试工具是感知不到的。

4.1. 仲裁场

CAN 数据帧的帧结构由 7 个不同的位场组成，分别是：帧起始、仲裁场、控制场、数据场、CRC 场、ACK 场和帧结束。

在 CAN 总线中，隐性位对应逻辑“1”，显性位对应逻辑“0”。总线空闲时处于隐性状态（逻辑“1”）。

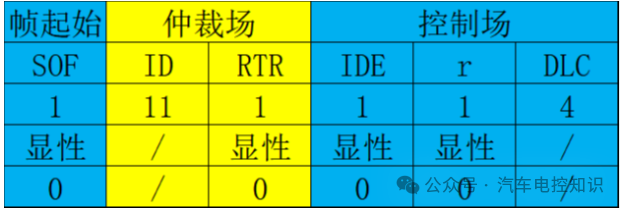

标准帧的仲裁场包括 11 位的标识符 ID 和 1 位的 RTR 位。

总线仲裁的规则是“显性”位优先于“隐性”位。由于显性位对应逻辑 0，因此反映到实际的 ID 数值上，就是 ID 值越小，优先级越高。

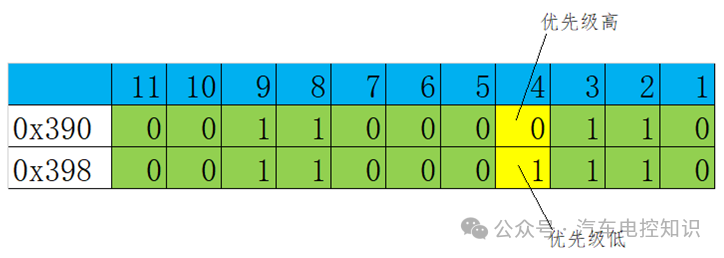

例如，ID 0x390 与 0x398 同时发送。从最高位（第11位）开始逐位比较，到第4位时，0x390 为 0（显性），0x398 为 1（隐性）。因此，0x390 优先级更高，获得总线控制权。

通过合理分配 ID 数值，就可以为不同的报文定义优先级，从而解决总线冲突。如图所示，低优先级的报文 0x398 在发送时会回读总线上的电平。当检测到第4位是 0（显性）而不是自己要发送的 1（隐性）时，它就意识到有更高优先级的报文正在发送，随即停止发送并进入等待状态，直到总线空闲后再尝试重发。

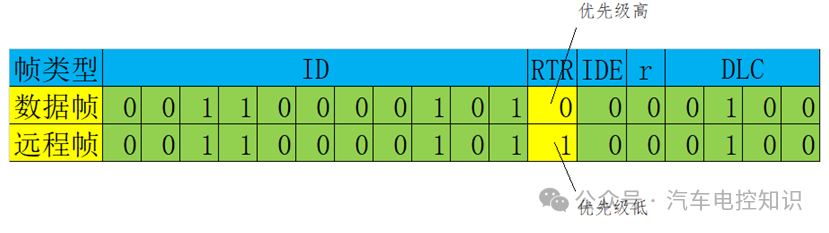

除了 ID，仲裁场中的 RTR 位也参与仲裁。RTR 位用于区分数据帧和远程帧：数据帧中为“显性”（逻辑0），远程帧中为“隐性”（逻辑1）。

你可能会疑惑：RTR 只是一个帧类型标识，为什么也归入仲裁场？这是因为远程帧和它请求的数据帧具有相同的标识符 ID。当两者同时在总线上发送时，仅靠 ID 无法仲裁。根据“显性位优先”规则，数据帧（RTR=显性）的优先级高于远程帧（RTR=隐性），因此 RTR 位也被纳入仲裁的逻辑范畴。

5. 小结

UART、I2C 和 CAN 总线都是采用两根线的通信方式，但因工作模式不同，对仲裁的需求也不同：

• UART：全双工通信，发送与接收通道物理独立，不存在冲突，因此不需要仲裁。
• I2C：半双工通信。在单主从模式下，由主设备统一调度，不需要仲裁；在多主从模式下，可能存在多个主设备竞争总线，此时需要仲裁，其机制是基于“线与”逻辑的位仲裁。
• CAN总线：采用差分信号、半双工通信及多主模式，节点冲突是其固有特点，因此必须有仲裁机制。它通过报文ID和RTR位进行逐位比较的“非破坏性仲裁”，合理设置ID优先级即可有效管理总线访问。

理解这些底层通信机制的差异，有助于我们在不同的网络和系统场景中选择合适的通信协议，并进行正确的配置与调试。如果你想了解更多计算机系统底层的原理与设计，欢迎访问 云栈社区 进行交流和探索。
