手机相机成像原理深度解析：从硬件到图像处理全链路

在移动应用开发中，相机功能是实现拍照和视频录制的核心组件。然而，仅仅掌握Camera API的调用方法往往不够深入，理解其底层硬件原理同样至关重要。本文将从光学基础出发，系统讲解手机相机的完整成像链路，帮助开发者构建更全面的技术认知。

小孔成像原理

成像原理的源头可追溯至春秋时期墨子的发现：在暗室墙壁开设小孔后，外部景物会形成倒立影像投射至对面墙面。这一现象揭示了光的直线传播特性，成为现代相机技术的理论基础。

通过简易实验可验证该原理：在暗环境中放置蜡烛、带孔隔板和投影面板，光线仅能通过小孔投射，最终形成倒立烛焰影像。这种上下左右完全颠倒的成像方式，正是光直线传播特性的直观体现。

凸透镜的光线汇聚作用

现代影像技术通过凸透镜优化解决了小孔成像的光线不足问题。凸透镜能有效聚拢入射光线，使出射光线集中投射至成像平面。选择合适焦距的凸透镜后，即可获得亮度适宜、轮廓清晰的投影效果，这为手机镜头设计奠定了重要基础。

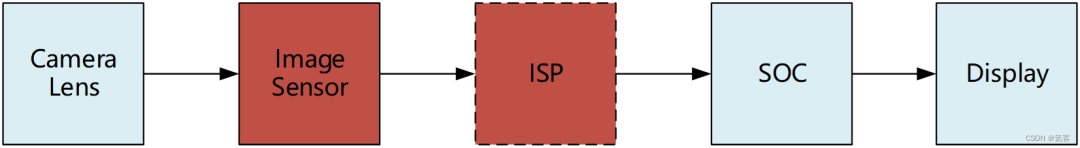

手机相机成像全链路

完整的手机相机成像包含五个关键环节，其中前三个属于硬件处理阶段：

1. 镜头模组：光线通过透镜组汇聚
2. 图像传感器：CMOS将光信号转换为数字信号
3. ISP处理：执行色彩校正与图像优化
4. SOC处理：应用层进行后期滤镜处理
5. 显示输出：最终图像渲染至屏幕

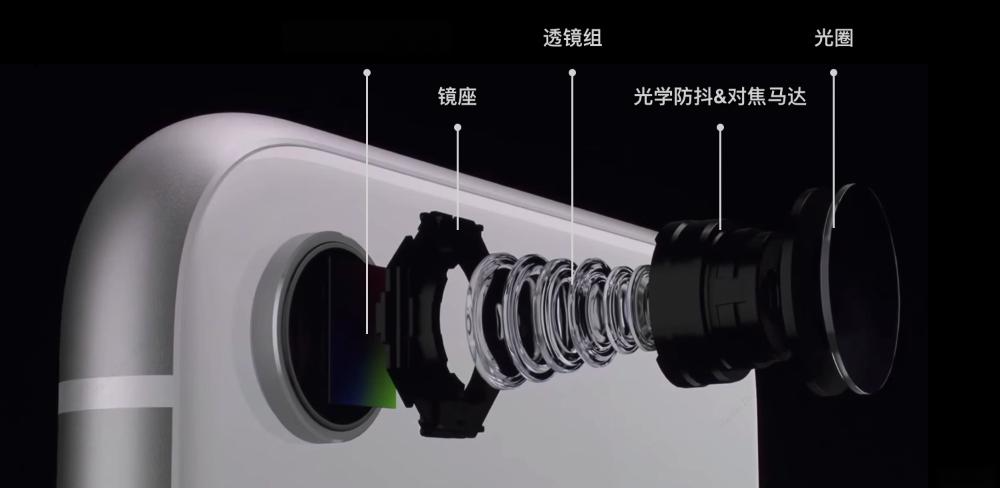

镜头模组详解

手机镜头采用多层复合结构，其组件协同完成光线调控：

• 镜座：支撑整个光学系统
• 透镜组：通过凸凹透镜组合实现光线精准汇聚
• 光圈机构：通过F值（焦距/孔径）控制进光量
• 对焦防抖：集成马达实现横向对焦与竖向光学防抖

CMOS图像传感器工作原理

作为手机相机的核心部件，CMOS完成光电转换的关键任务：

微透镜阵列

每个像素点对应独立微透镜，负责将光线聚焦至感光单元。千万级像素意味着同等数量的微透镜协同工作。

彩色滤镜阵列

采用拜耳阵列（RGGB）或RYYB等排列方式，通过红绿蓝滤镜分离色彩信息。人眼对绿色敏感特性使得绿色像素数量倍增，而RYYB方案通过增加进光量提升夜景表现，但需额外算法解决偏色问题。

像素与转换单元

• 光电二极管：将光子转化为电子，构成最小成像单元
• ADC模块：完成模拟信号到数字信号的转换

ISP图像信号处理器

集成在传感器或SOC中的ISP承担着图像处理核心职能，主要功能包括：

• 去马赛克处理：通过相邻像素插值还原完整色彩
• 自动白平衡与曝光控制
• 镜头畸变校正与降噪优化
• HDR合成与格式转换

处理流程涵盖黑电平校正、色彩插值、Gamma校正等专业技术环节，最终通过JPEG编码输出标准图像格式。

进阶技术解析

CMOS传感器架构演进

从前罩式到被罩式再到堆栈式，传感器结构持续优化。堆栈式通过集成DRAM层实现高速连拍与慢动作拍摄能力。

画质评价体系

• 信噪比：决定图像纯净度
• 像素密度：影响细节呈现
• 动态范围：决定明暗层次表现
• 感光面积：直接影响低光画质

Quad-Bayer技术

四像素合一技术通过增大单像素尺寸提升感光能力，但伴随颜色串扰和光学损耗等挑战，需要先进算法支持反马赛克处理。

硬件传输协议

主流采用MIPI协议（传输距离短）或GMSL协议（传输距离远），分别适用于不同场景的影像数据传输需求。
