电源板拆解：27寸曲面显示器EMI与VGA/DVI接口观察

今天要拆解的是一款 XSPED 的 27 寸曲面显示器，也是我第一次接触到曲面显示器。

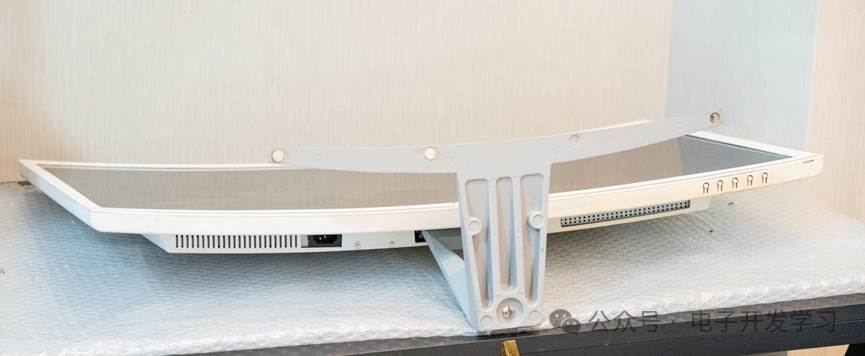

外观与型号信息

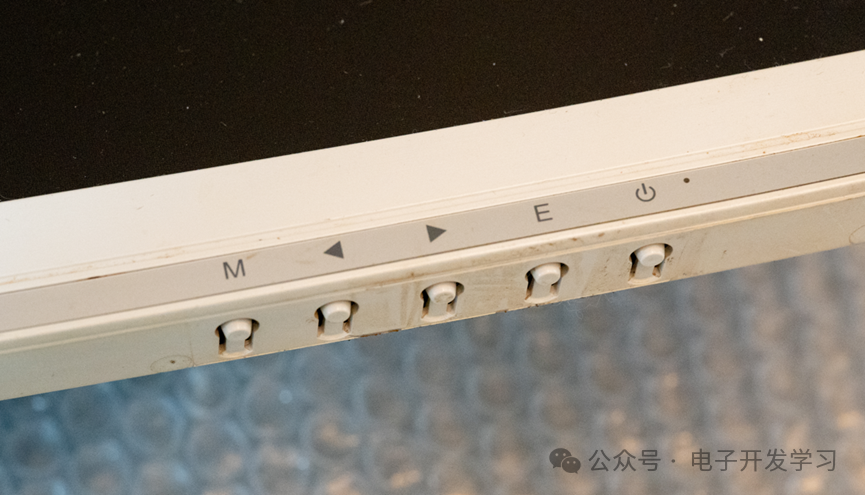

底部边缘有一排菜单按键，属于典型的“按键式 OSD”设计。

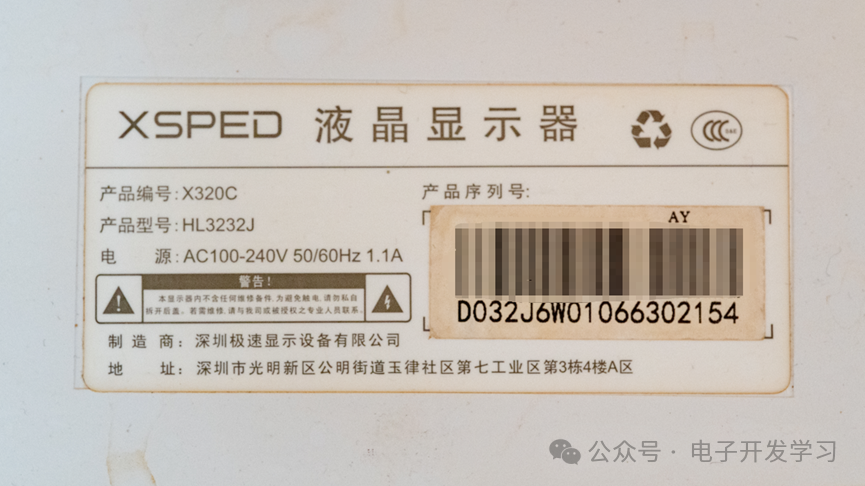

背面的型号标识为 X320C。

拆解方式与内部布局

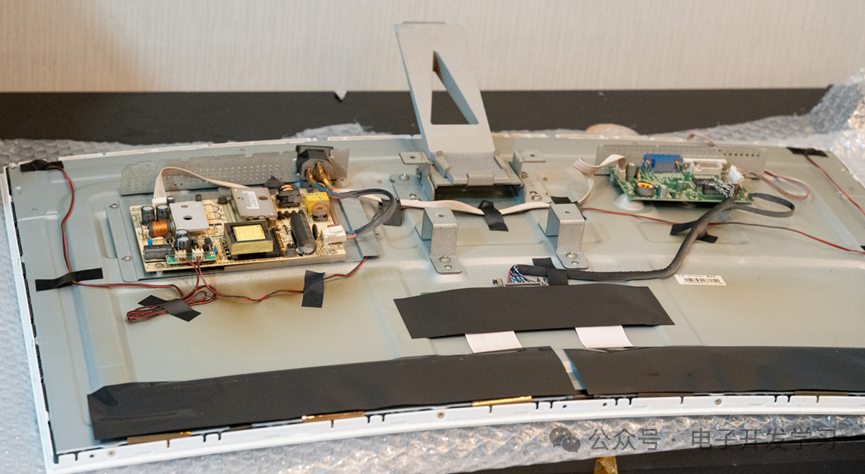

拆解过程长话短说：从边缘处撬开塑料后盖，后盖拿掉即可看到内部结构。

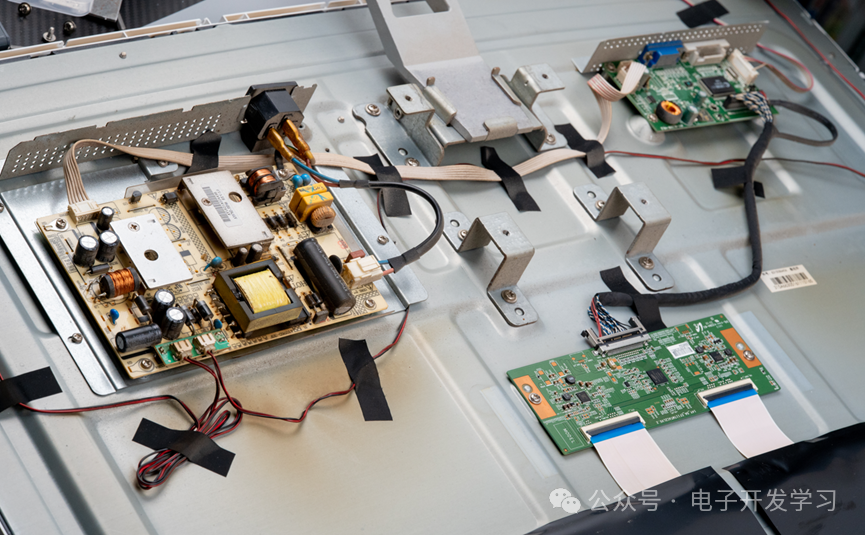

由于显示器尺寸比较大，后壳内部空间也比较充裕，所以三块电路板的布局相对分散。

这类拆解和电源细节观察，更适合发在 云栈社区开发者广场 这种偏“数码/动手/杂谈”的板块，方便同好一起补充信息、对照不同方案。

电源板：单面板也能很“教科书”

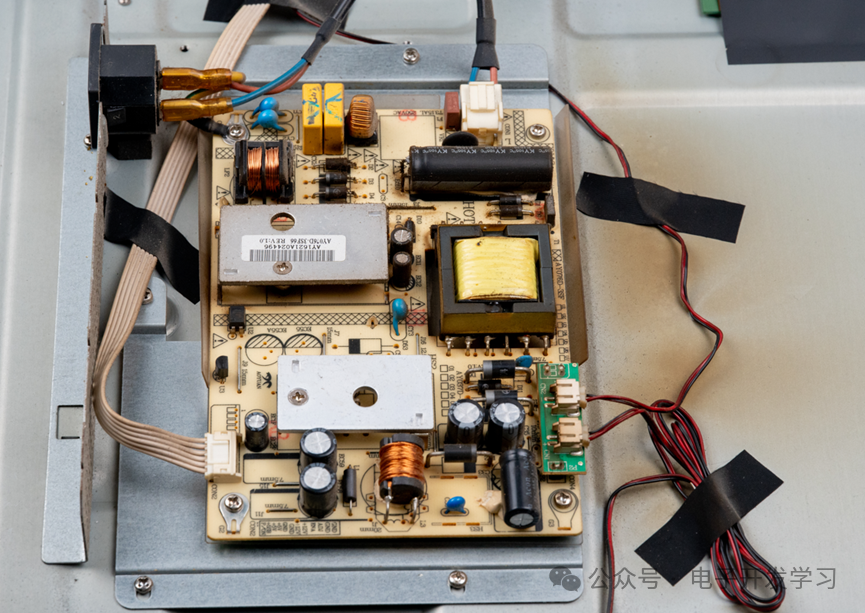

首先是电源板，经典的单面板结构。

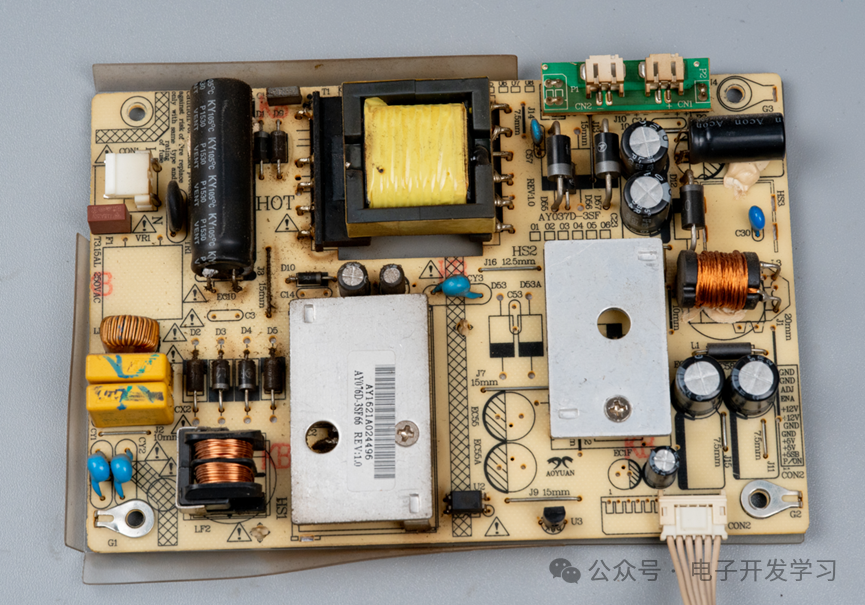

拆下来后看细节。很多“大批量出货、成熟方案”的电源板，反而更有学习价值：用料选择、隔离与安规思路、EMI 处理手法，往往都比较标准。

EMI 滤波：X/Y 电容 + 共模/差模电感

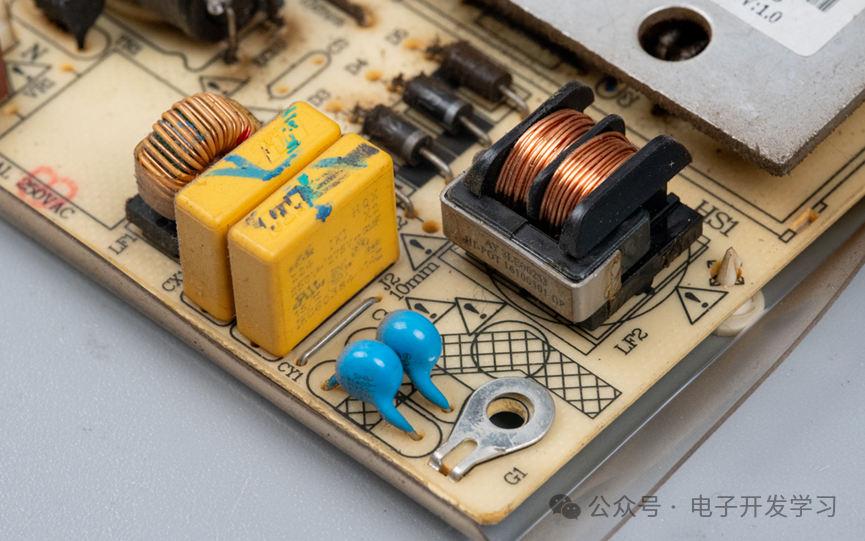

从输入侧能看到 X 电容、Y 电容的布局细节，以及差模电感、共模电感等器件，这一套构成了电源的 EMI 滤波电路。

高压电解电容：82uF / 400V

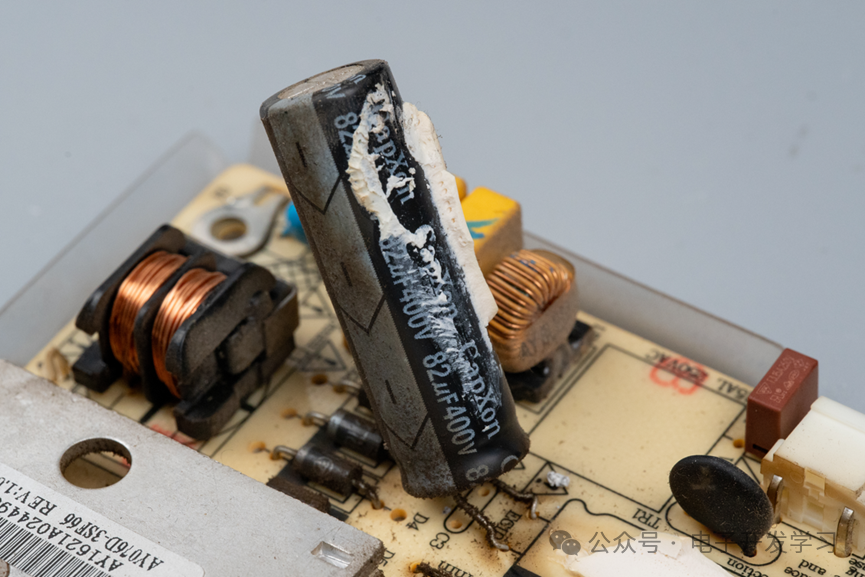

输入端采用了一个比较“细长”的电解电容，参数为 82uF / 400V，品牌是 CapXon（台湾电容厂商）。

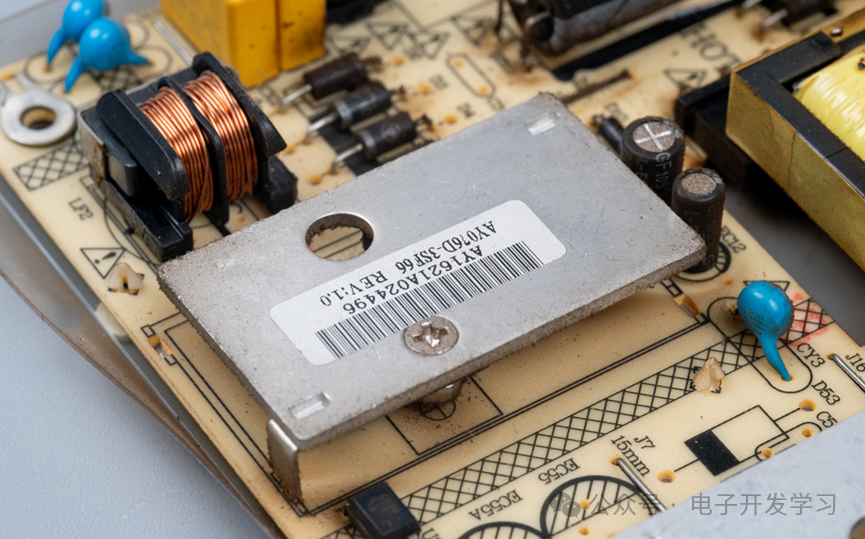

开关器件散热：螺丝固定热沉

开关器件上用螺丝固定了一个热沉，属于常见、朴素但可靠的散热做法。

变压器：次级三组输出

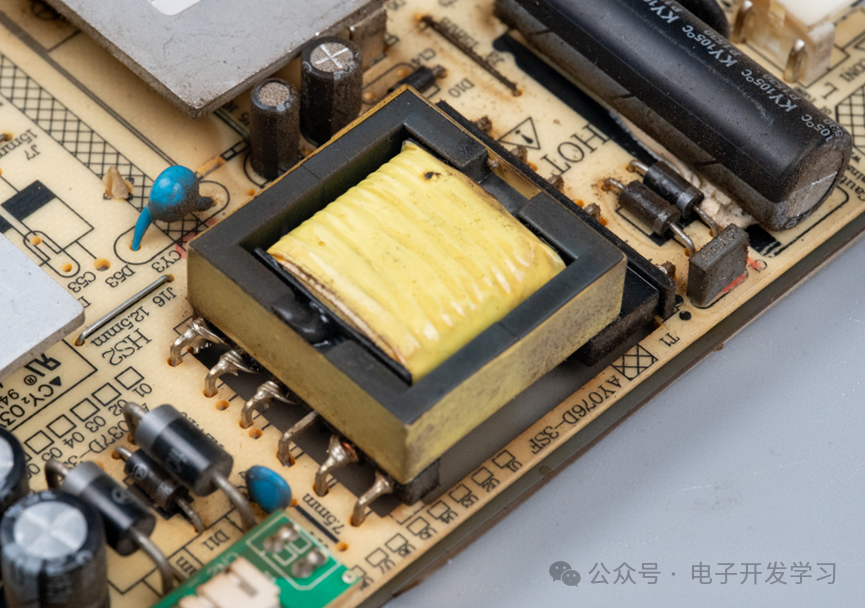

变压器特写可以看到：次级绕组共有三组输出。

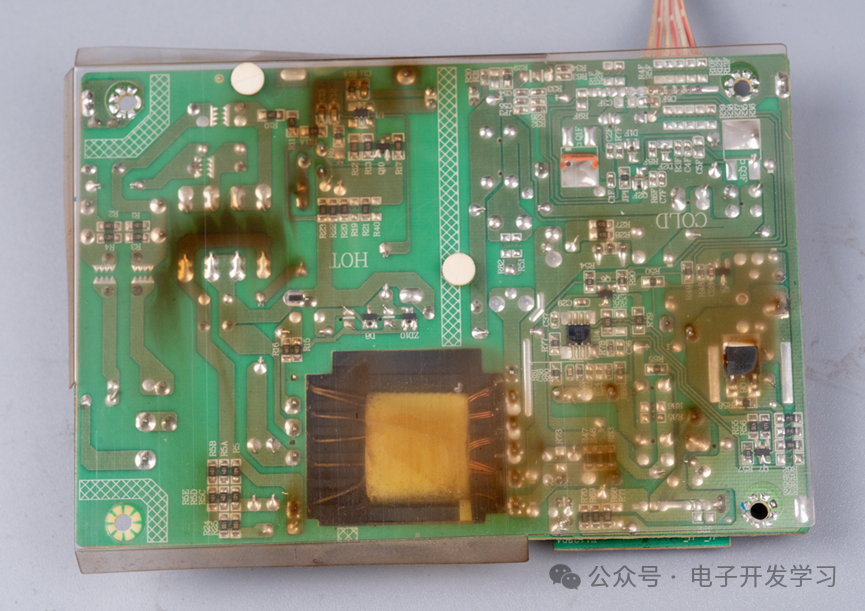

背面绝缘：类似麦拉片的隔离薄板

电源板背面在电路板上固定了一块透明薄板，材质看起来类似麦拉片，用来与钣金底壳绝缘，属于很常见的安全细节。

逻辑板：主板与屏幕之间的“翻译官”

这块是逻辑板，主要作用是在主板和屏幕之间实现点屏信号的翻译。

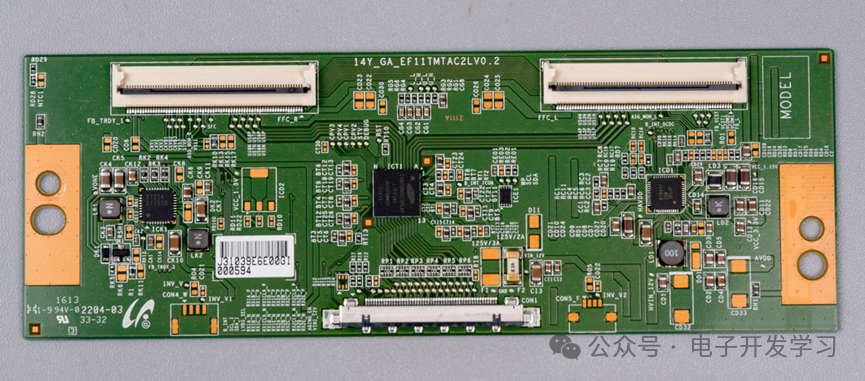

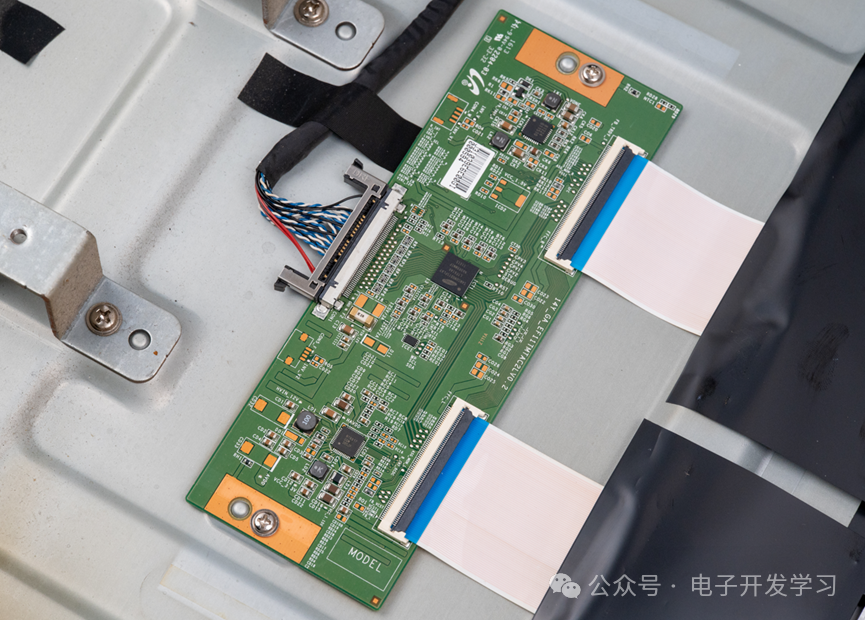

逻辑板全貌如下：

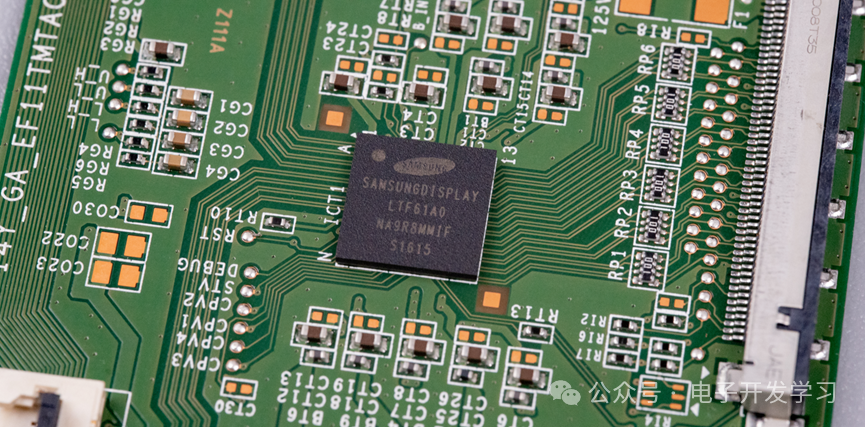

逻辑板上采用的芯片是三星的 LTF61A0。

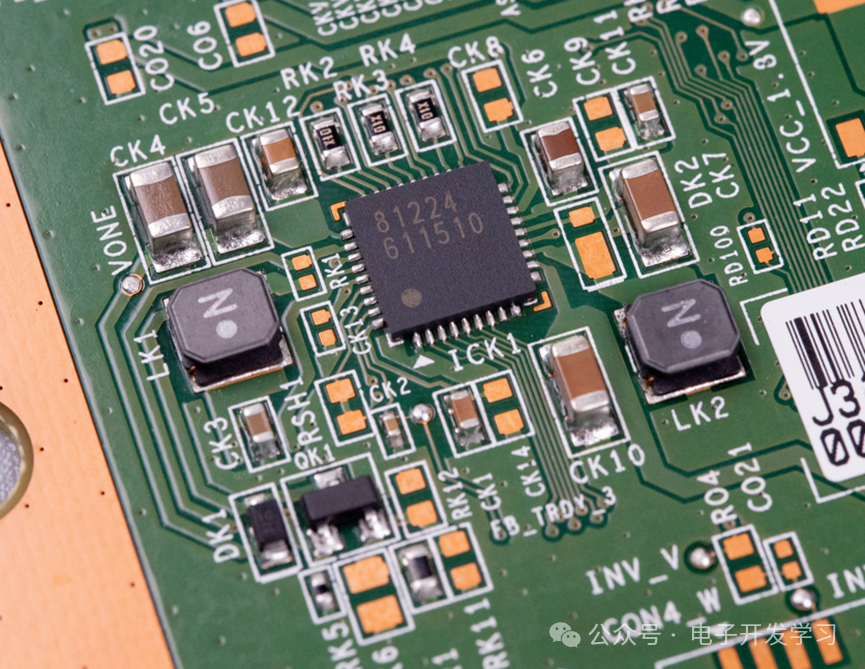

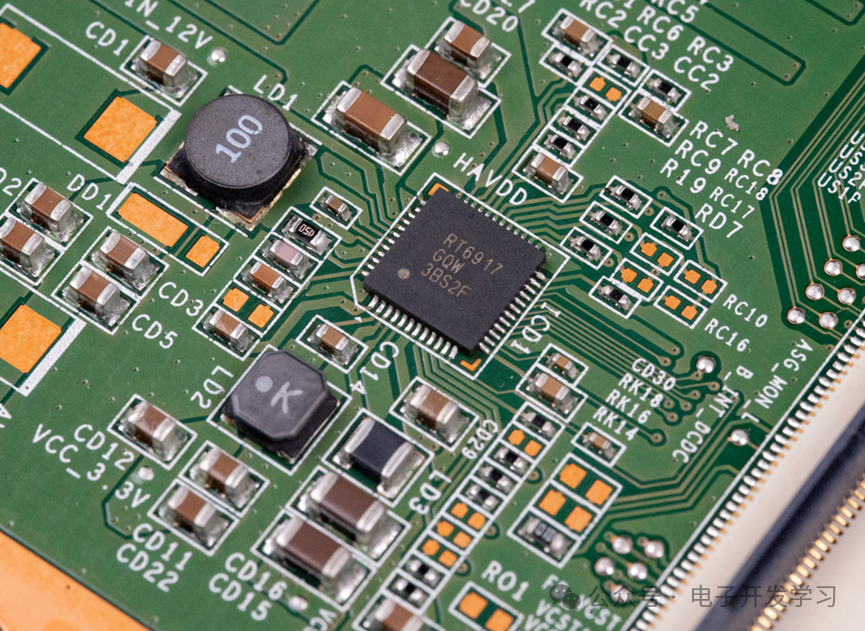

其他电路布局布线如下：

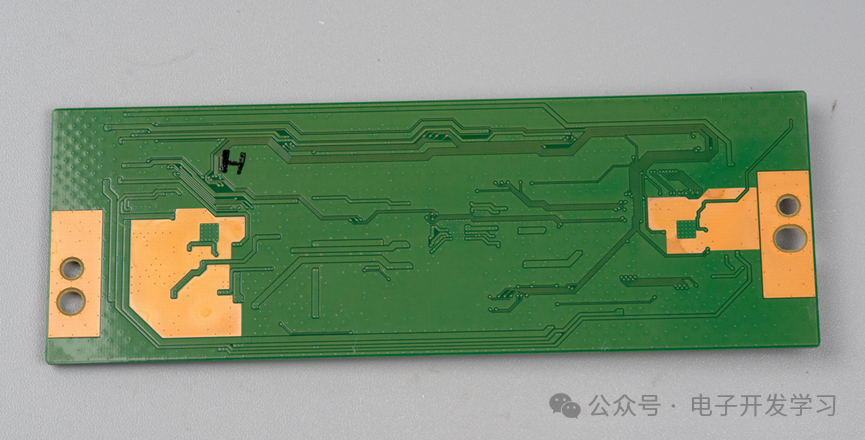

逻辑板背面相对比较干净。

主板：芯片偏老，接口更显年代感

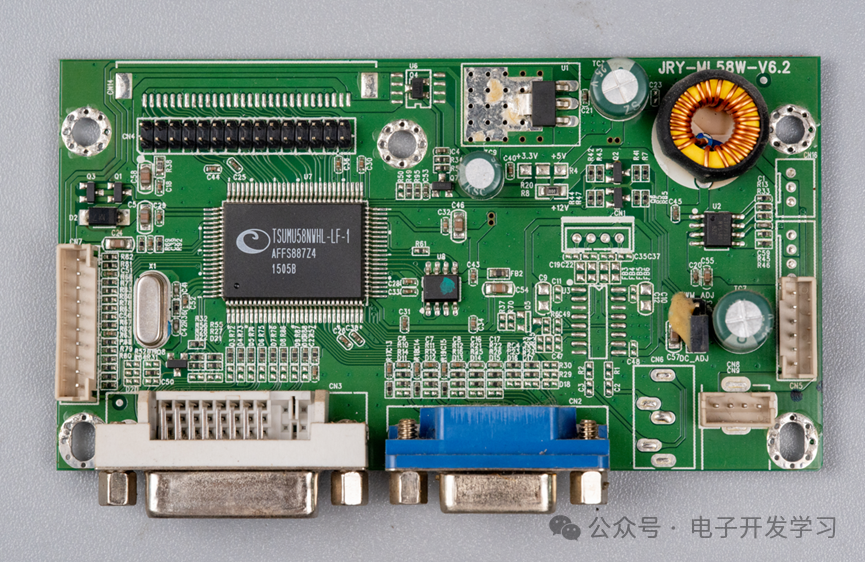

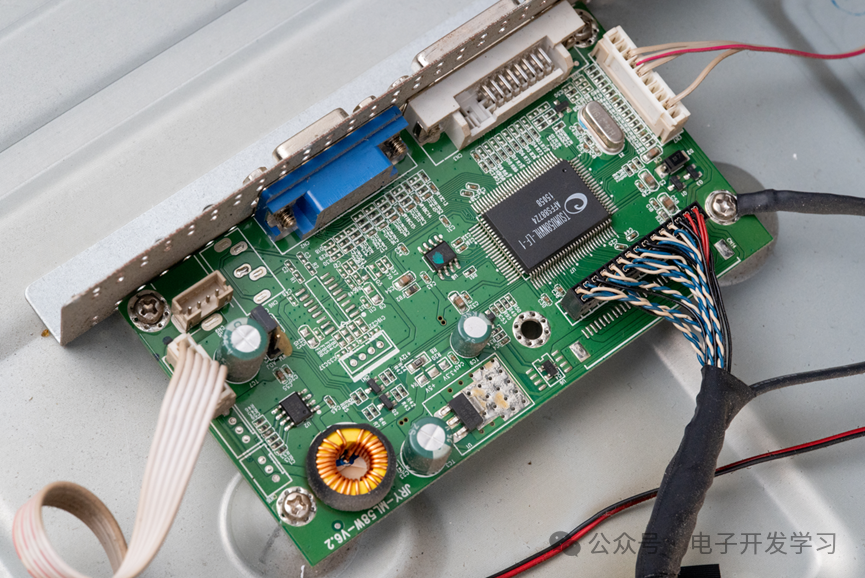

接下来看看这台显示器的主板。

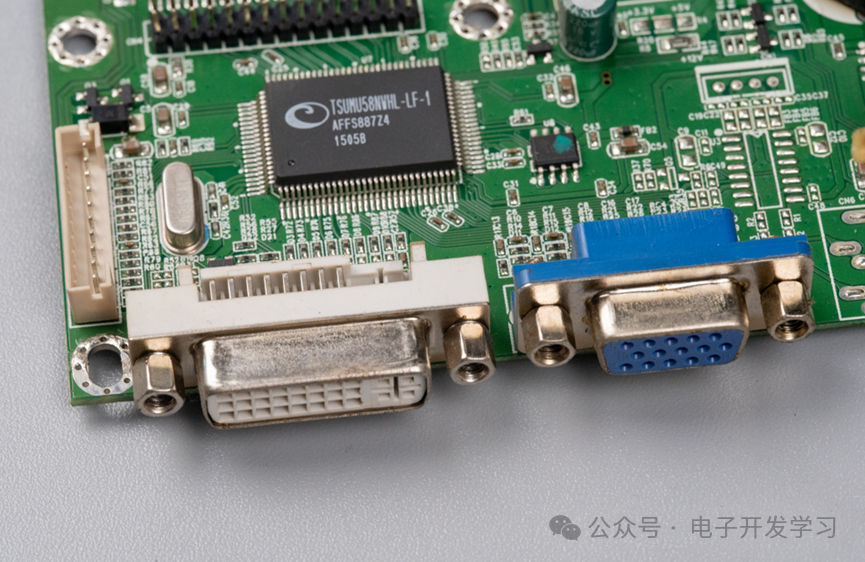

这块主板上用的芯片相对比较老。

对外连接器采用的是 VGA 和 DVI，一眼就能看出这台显示器的年代感。现在的显示器更常见的是 DP 和 HDMI。

这里也顺带吐槽一个装机时经常遇到的“别扭点”：显示器端往往是 1 个 DP 加两三个 HDMI，而显卡端往往是 1 个 HDMI 加多个 DP，结果就是两种线经常都得备着。为什么会这样？从生态层面看，接口授权与成本也是绕不开的因素之一，比如 HDMI 的授权费用问题就常被提起。

小结：老机器也有值得看的地方

以上就是这次 27 寸曲面显示器拆解。整体来看，设备确实偏老：除了电源板，其它板卡的分析价值相对有限。

但电源板恰恰相反——它体现的是长期稳定的成熟方案。多年来电源板的基本形态变化不大，除非在特定场景下要做小型化、提高功率密度等优化，否则绝大多数消费电子产品在未来很多年里，依旧会沿用这类经过市场验证的电源设计思路。
