高通Snapdragon X2 Elite微架构深度解析：Oryon核技术细节与性能优化

简介

2025年，高通发布了第三代Oryon核。基于从Chip&Cheese网站获得的PPT资料，本文将对Snapdragon X2 Elite的微架构进行详细解析。

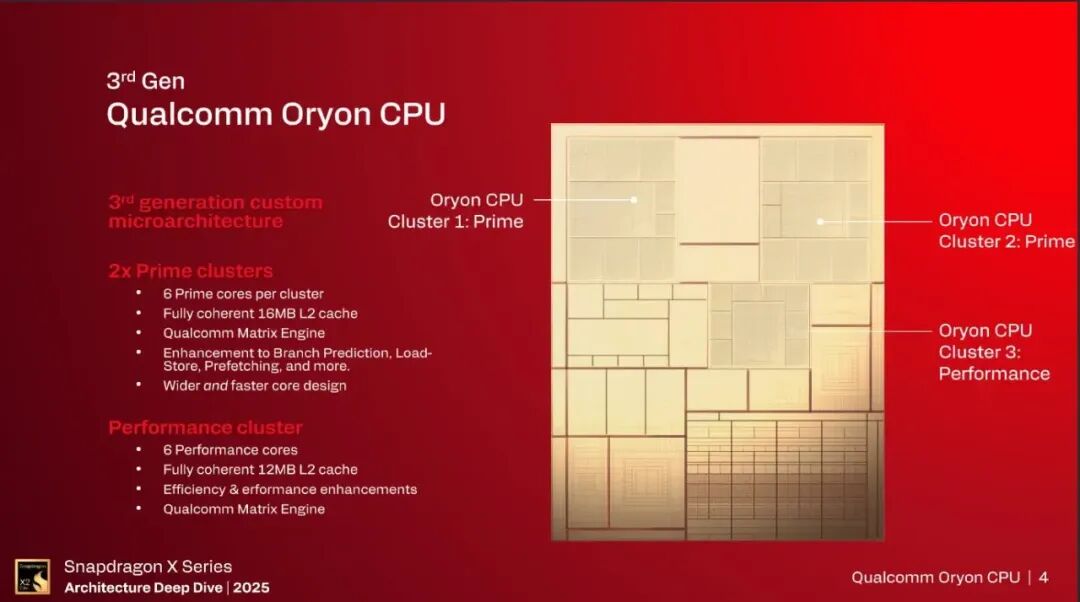

Oryon CPU集成了3个CPU集群：集群1和2各包含6个Prime核，集群3包含6个优化功耗面积的Performance核，总计18个核。高通命名的Prime核对应传统意义上的性能核（Performance Core），而Performance核则相当于能效核（Efficient Core）。这种设计避免了“大小核”的称谓，以提升市场形象。

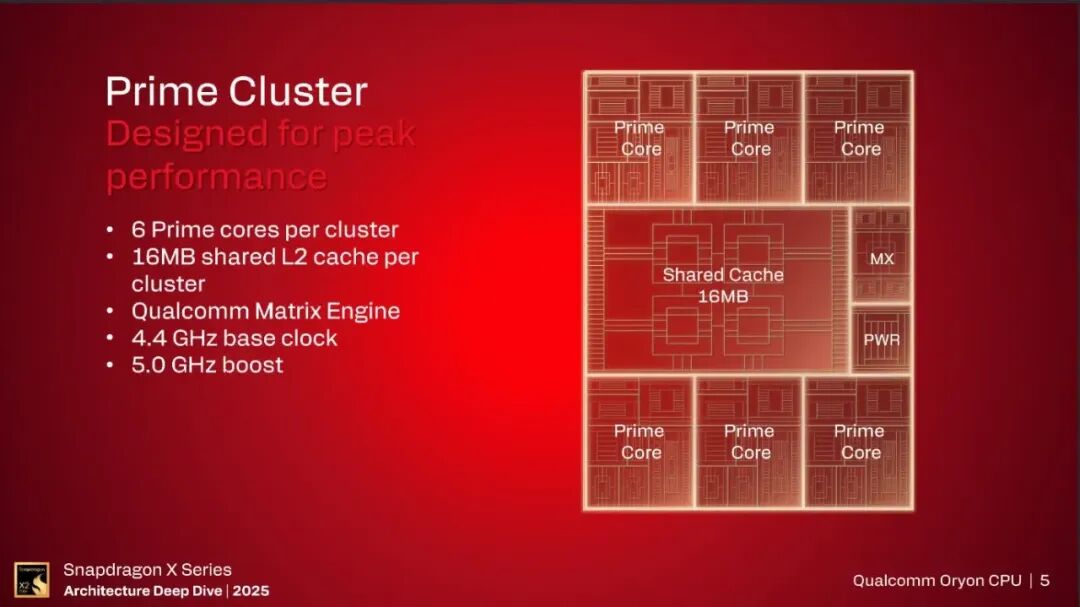

整体来看，最高频率可达5GHz，基础频率为4.4GHz。每个集群共享16MB、16路L2缓存，共6个核。在自研核中，Apple和高通采用共享L2缓存，而Intel、AMD和ARM则使用私有L2缓存。

L2 Cache

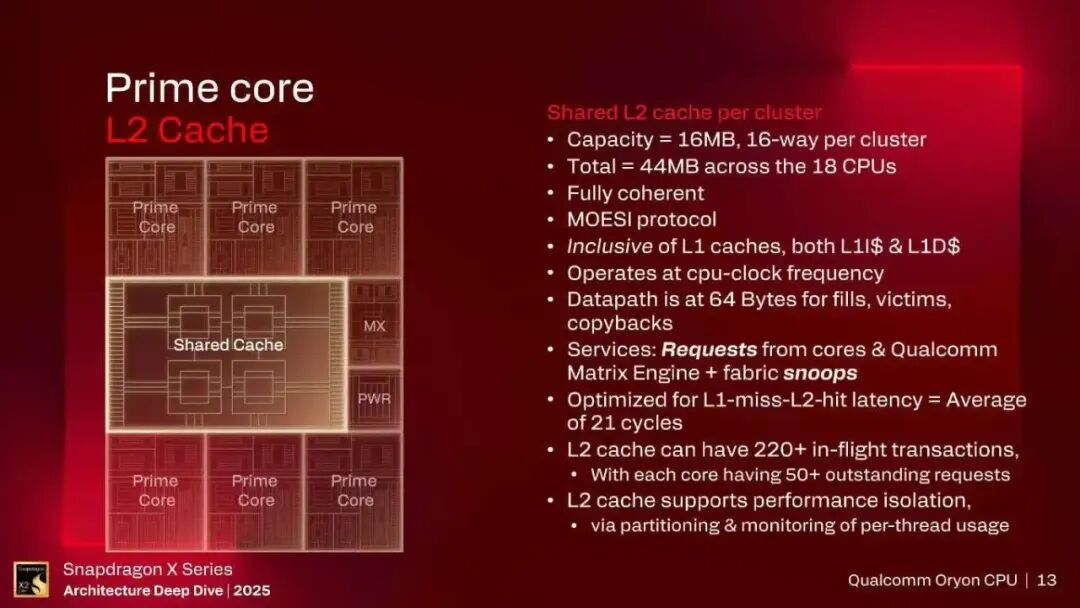

L2缓存为16MB、16路共享设计，由6个核共享，平均每个核约2.7MB。与其他厂商的私有L2缓存（通常2~3MB）相比，共享缓存在活跃核较少时能提供更多可用空间，即使多核活跃也能避免多副本导致的利用率低下。然而，无冲突访问延迟较大，且在多核访问冲突时延迟可能恶化。因此，这种共享L2缓存在单核跑分中通常表现较高，但影响跑分的因素众多。

缓存一致性协议采用MOESI，与L1指令缓存（ICache）和数据缓存（Dcache）为包含关系。回填带宽为64B，由于共享设计，L1未命中、L2命中的延迟平均为21周期。

Fetch & Decode

Apple长期使用192KB缓存，高通基于历史原因也沿用此设计。分支预测器结构和共享L2缓存是主要原因，但分支预测器占主导。在算法优化中，分支预测是关键环节，高通前端设计有助于降低延迟。

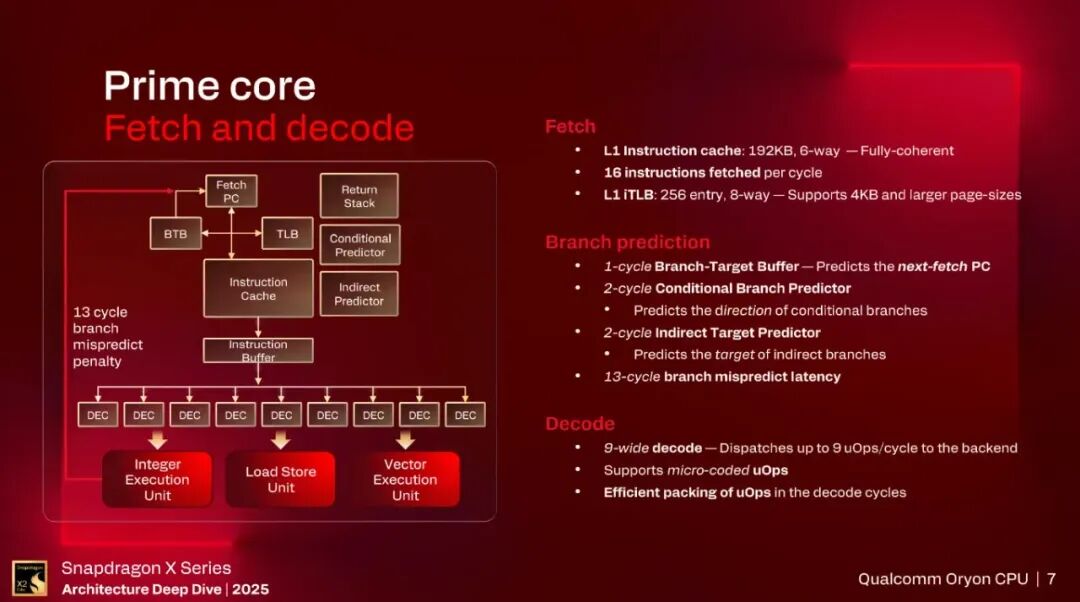

前端包括1周期的next-fetch PC预测器（最小BTB，通常较小且用DFF搭建）、2周期的条件分支预测器（延迟较低，复杂算法通常需3周期），以及间接分支2周期延迟。分支预测错误惩罚为13周期，考虑到处理器频率较高，表现尚可。解码宽度为9。

Rename & Dispatch

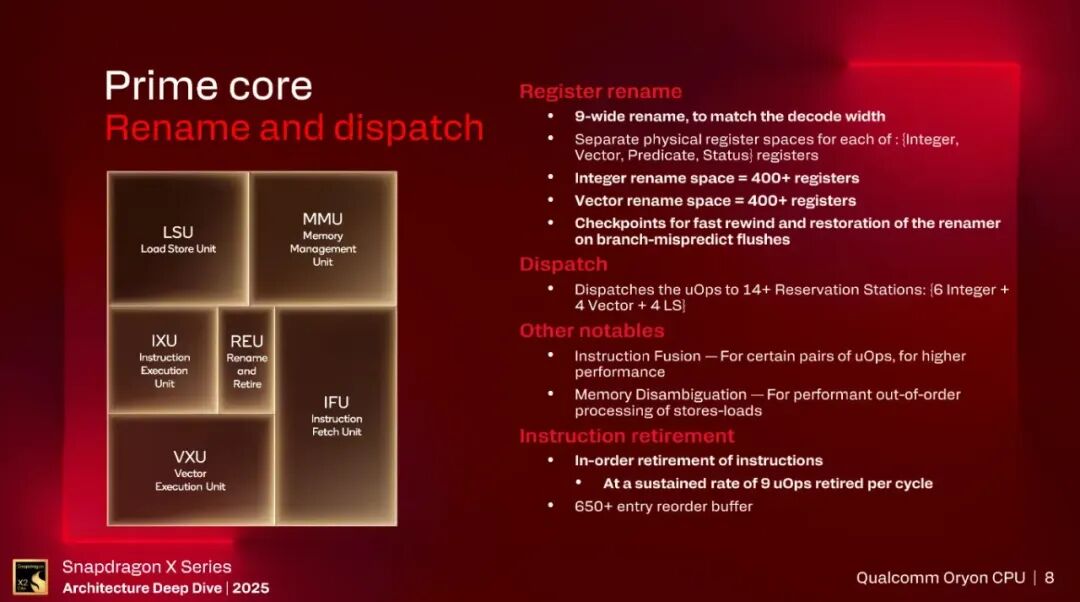

重命名宽度与解码匹配，同为9。整数和向量有独立的物理寄存器文件，均超过400个。Checkpoint为常规技术支持。指令融合技术被广泛采用，多数核都会支持。每个周期可退休9个微操作（uOps），重排序缓冲区（ROB）有超过650个条目。

Integer Execution

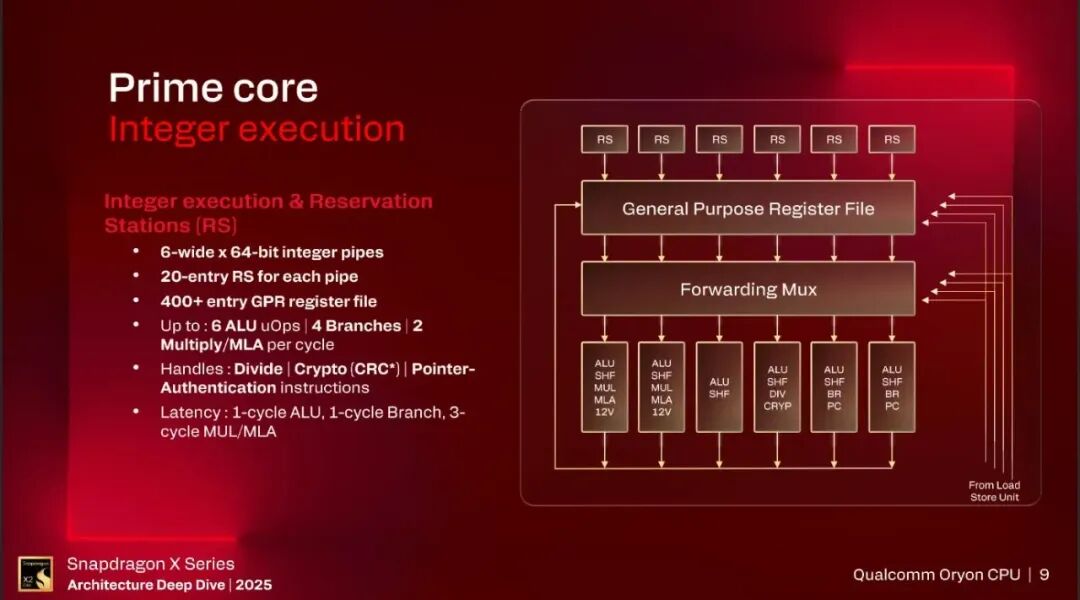

整数执行流水线为6宽、64位，通用寄存器（GPR）超过400个。每个周期最多处理6个微操作，包括4个分支和2个乘法/乘加（MUL/MLA）。分支执行单元可能为2个专用和2个复用流水线。延迟方面：ALU操作1周期，分支1周期，MUL/MLA 3周期。

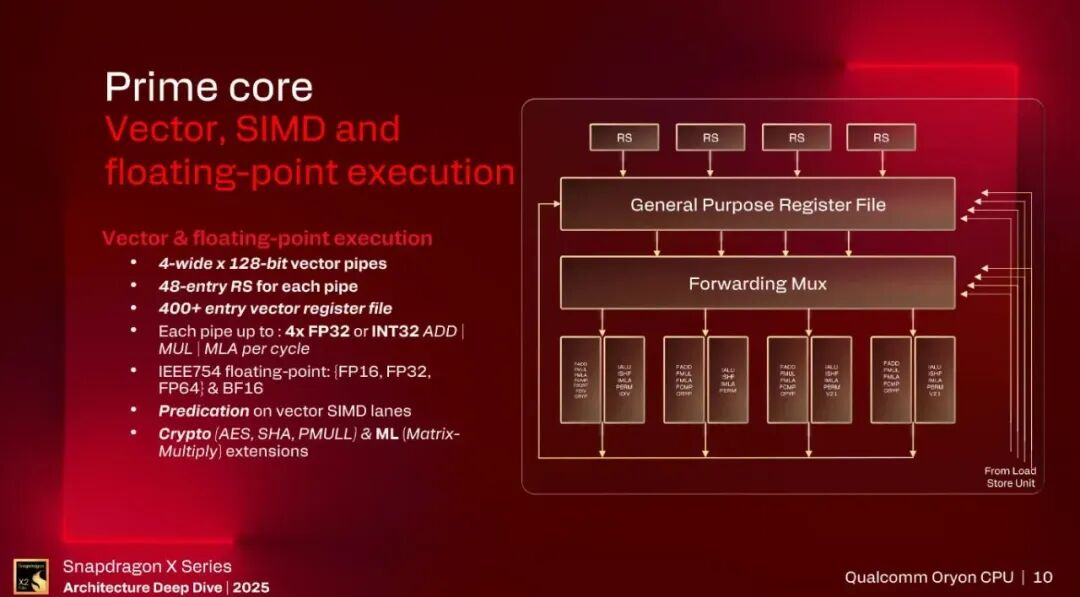

Vector & FPU & SIMD

LSU

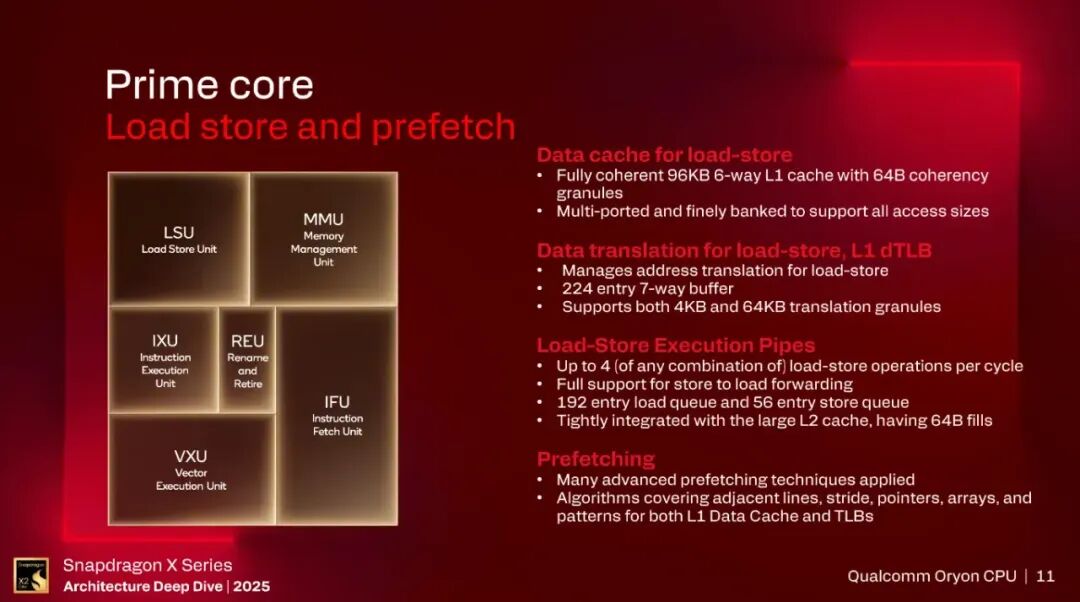

数据缓存（DCache）为完全一致性设计，大小96KB，缓存行64B。每个周期最多支持4个任意组合的加载或存储操作。支持存储-加载转发（store-load forwarding），当加载依赖未写入缓存的存储时，可直接从存储队列读取数据，显著降低延迟并提升性能。现代旗舰处理器普遍支持此技术。

加载队列有192个条目，存储队列56个条目。预取支持多种算法，如步幅（stride）和相邻行（adjacent line）预取。

MMU

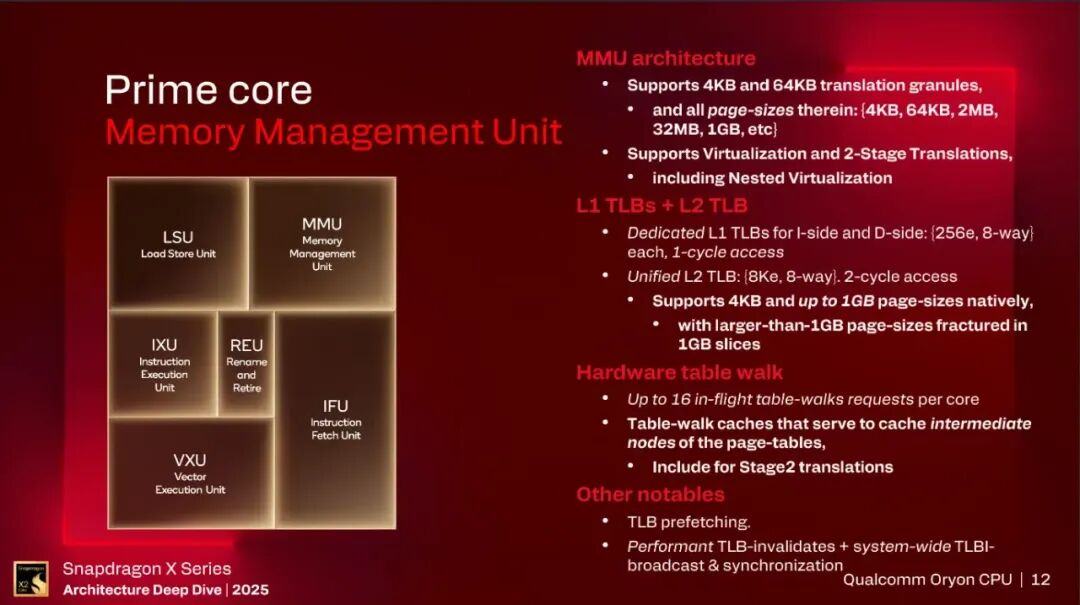

内存管理单元（MMU）支持4KB和64KB翻译粒度，但未支持ARM架构中的16KB粒度。虚拟化包括嵌套虚拟化，这在系统架构中常见，用于提升资源利用率。

L1指令TLB和数据TLB均为8路、256条目，L2 TLB为8K条目（目前已知厂商中最大）。典型的页表遍历缓存（PWC）技术也存在。此外，支持16个并行翻译请求，高于常见的4~8个，GPU通常更多。此模块面积开销不大，增加并行度有助于性能提升。

预取方面信息有限，但页表数据和页面预取是性能关键点。

Performance Core

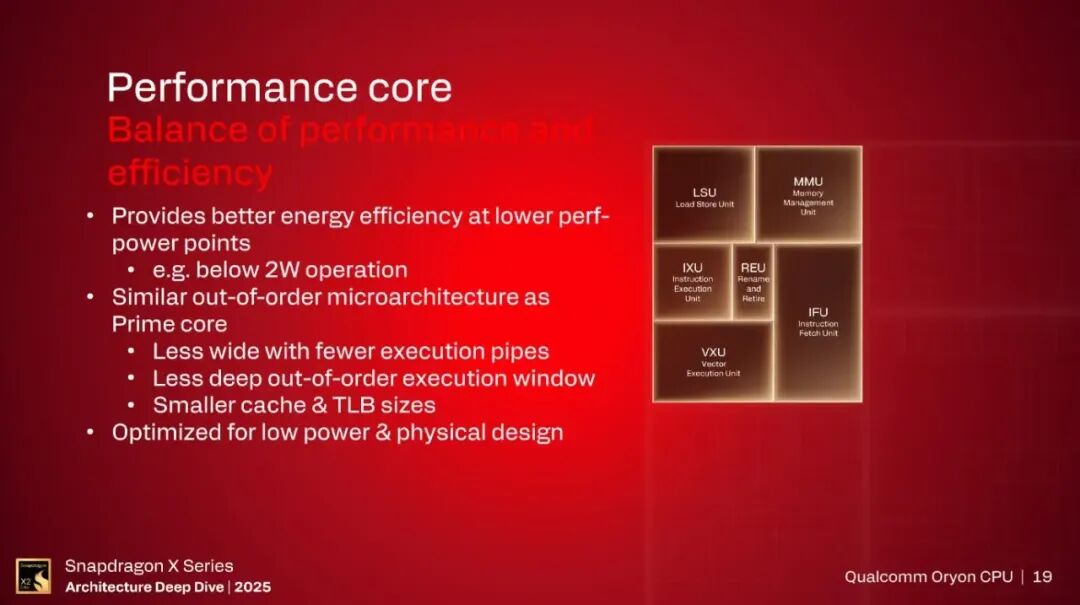

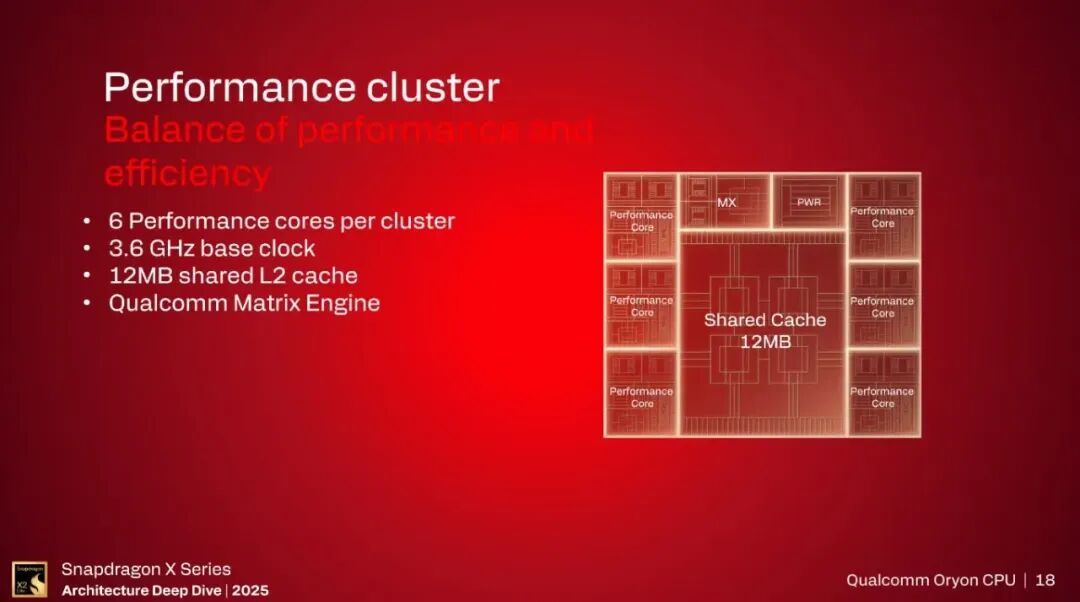

Performance集群同样包含6个核，优化了面积和功耗，频率降至3.6GHz，共享L2缓存缩减至12MB。各项参数均降低，公开结构显示面积约为Prime集群的一半多。

总结

Snapdragon X2 Elite微架构基本是前代的优化版本，宏观上没有激进变革。有趣的是，LSU和MMU部分的TLB数据不一致，可能是PPT基于前代修改未彻底所致。总体来看，高通的自研核已具相当水准，在缓存设计和分支预测等系统性能关键领域展现出竞争力。
