最近在维修电路时,面对板子上密密麻麻的0402贴片电阻,我陷入了沉思。视力的下降和元器件的微型化,让我不得不正视一个问题:我需要一台电子显微镜。但最终我没买,因为我找到了一个更“离谱”却有效的替代方案。

一、眼神不好,设备来救

现在的PCB设计日益精密。早年的直插元件闭着眼都能焊,如今这些贴片元器件,稍不留神就可能消失在视野里。为了看清丝印和焊盘,传统且专业的方案是购置一台电子显微镜。

专业的电子显微镜设备

这类设备成像专业、画质清晰,但通常体积不小,价格对于业余爱好者或偶尔使用的工程师来说,总感觉有点“杀鸡用牛刀”。

直到某天,我注意到了这个东西——可视电子掏耳勺。

可视耳勺产品包装图

二、跨界打击:消灭你的不是同类

下单前,我脑子里蹦出一句话:“打败康师傅的不是统一,而是外卖。” 同样的道理,那些生产低端电子显微镜的厂家恐怕没想到,抢走它们市场份额的,并非同行的价格战,而是一款用于个人耳道护理的产品。

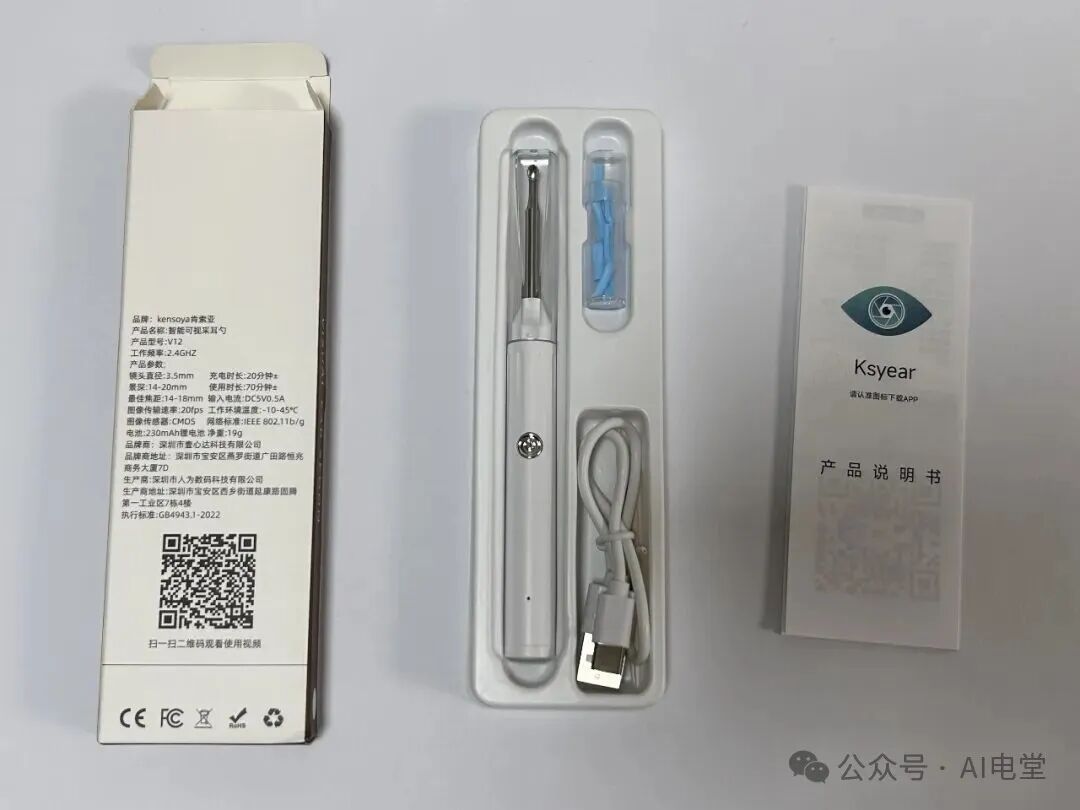

智能可视耳勺产品参数图

为什么它们能形成完美替代?因为核心需求高度重合:

  1. 微距成像:耳道狭窄,需要极近距离对焦;PCB上的微小元件,同样需要微距视角。
  2. 自带补光:耳道内部黑暗,需要LED照明;维修台角落常有阴影,补光同样不可或缺。
  3. 无线图传:通过WiFi将画面实时传输到手机或平板屏幕,查看极其方便。

最关键是,这东西价格只要30元左右!为了验证其实际效果,我买了一个回来测试,并决定拆开看看其内部构造。

三、实战测试:放大的效果如何?

我们直接进行实测。找一块元件密集的电路板,用掏耳勺前端的摄像头去拍摄。

可视耳勺前端摄像头特写

可以看到,掏耳勺顶端中心是摄像头,周围环绕着6颗黄色的LED补光灯珠。打开iPad,使用配套App连接设备WiFi,即可实时观看拍摄画面。

下面来看具体效果。

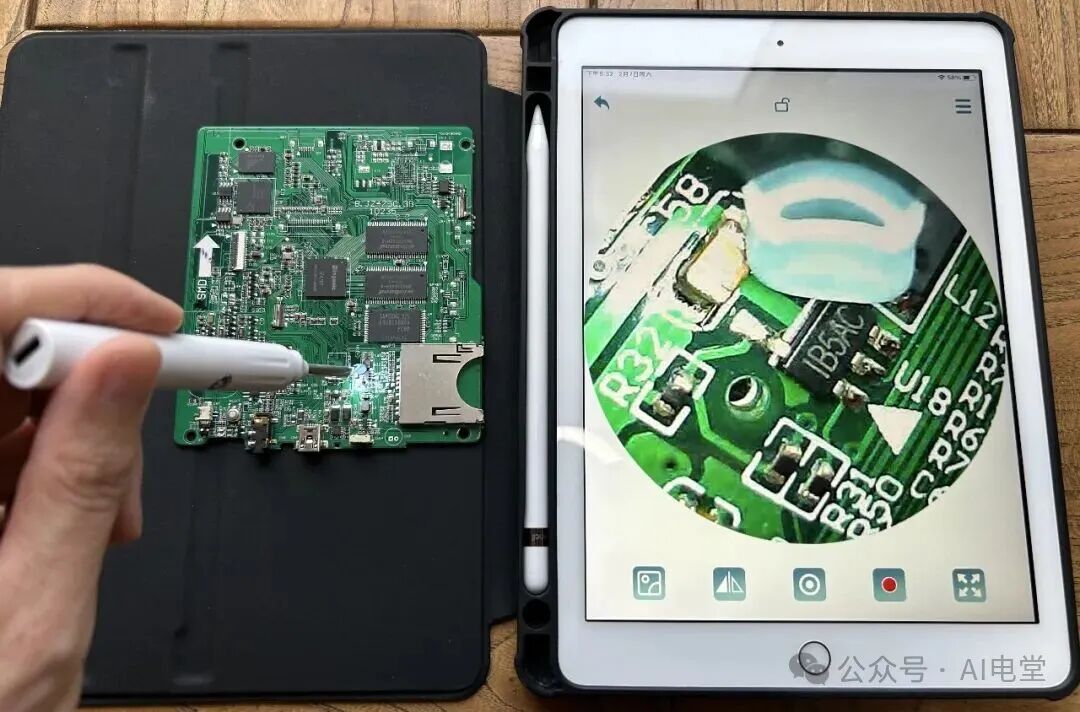

  1. 拍摄SOT23-5封装的DC-DC芯片,丝印“1B5AC”清晰可见:
    拍摄SOT23-5封装芯片效果

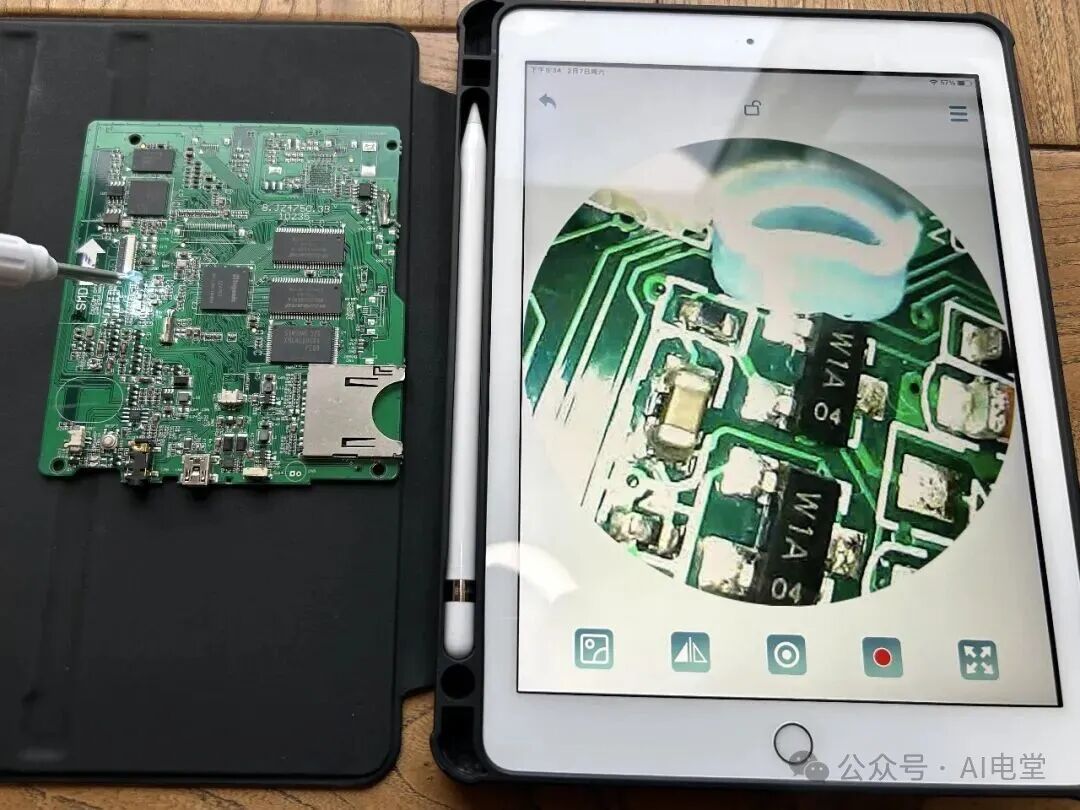

  2. 拍摄SOT23封装的三极管,表面丝印“W1A”,旁边的0402电阻焊点饱满:
    拍摄SOT23封装三极管效果

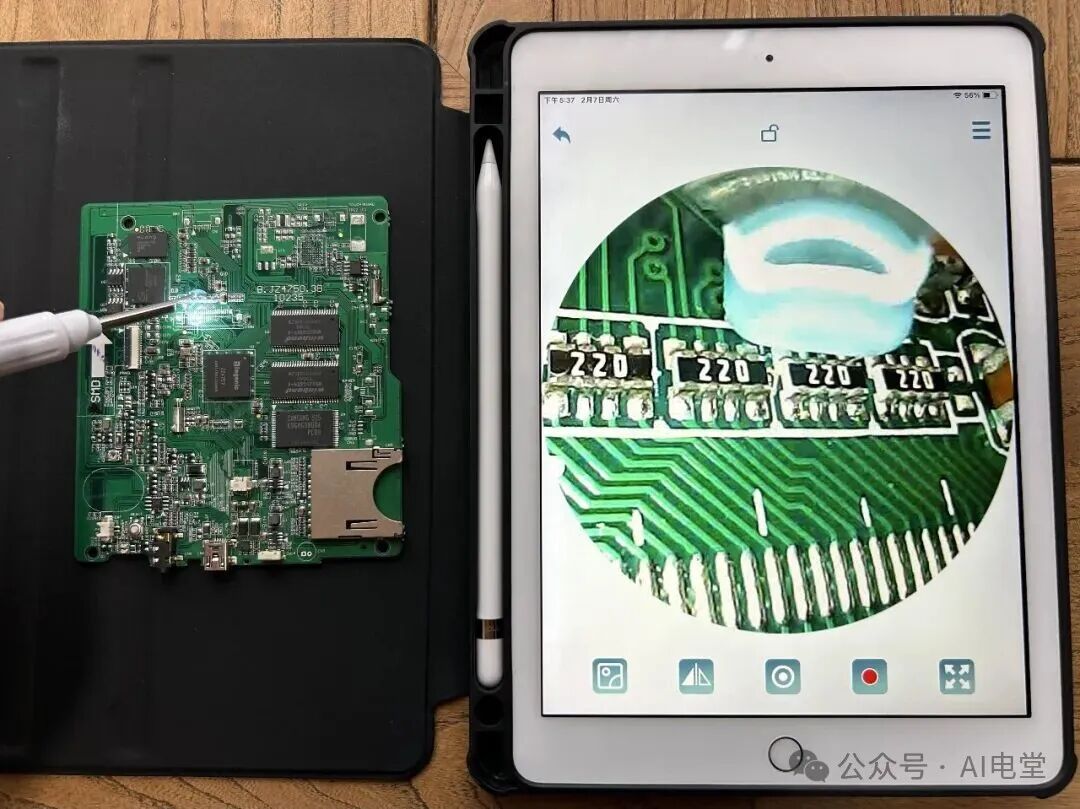

  3. 镜头下的贴片排阻,表面丝印“220”代表22欧姆:
    拍摄贴片排阻效果

经过实测,使用这种可视电子掏耳勺进行电路维修检查有几个优点:

  • 清晰度够用:检查引脚连锡、虚焊、断线等问题,其清晰度完全足够(注:这款30元产品图像噪点较多,实际使用建议选择稍贵一点的款式)。
  • 灵活便携:不像台式显微镜那样固定,它可以任意角度伸入电路板缝隙观察,也方便出差携带。
  • 便于记录:手机或平板App支持实时截图和录像,方便留存记录或与客户沟通。

四、硬核拆解:内部构造探秘

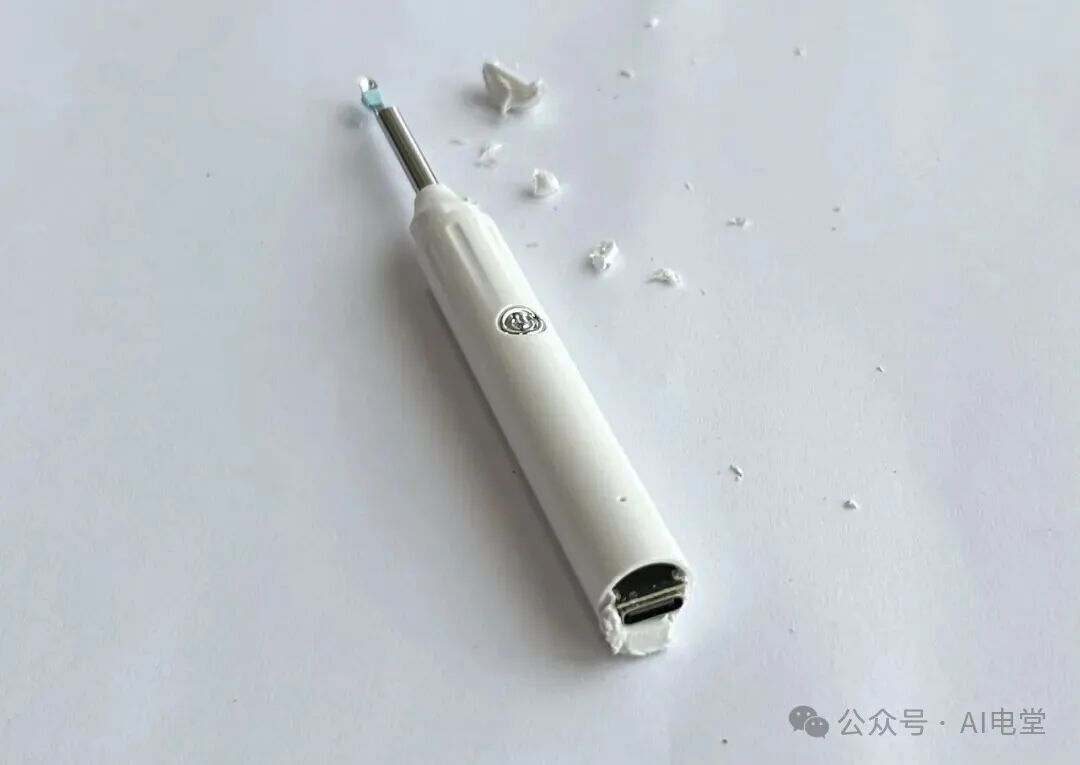

话不多说,直接开拆!从尾部的Type-C充电接口处开始撬开外壳。

拆开外壳的耳勺

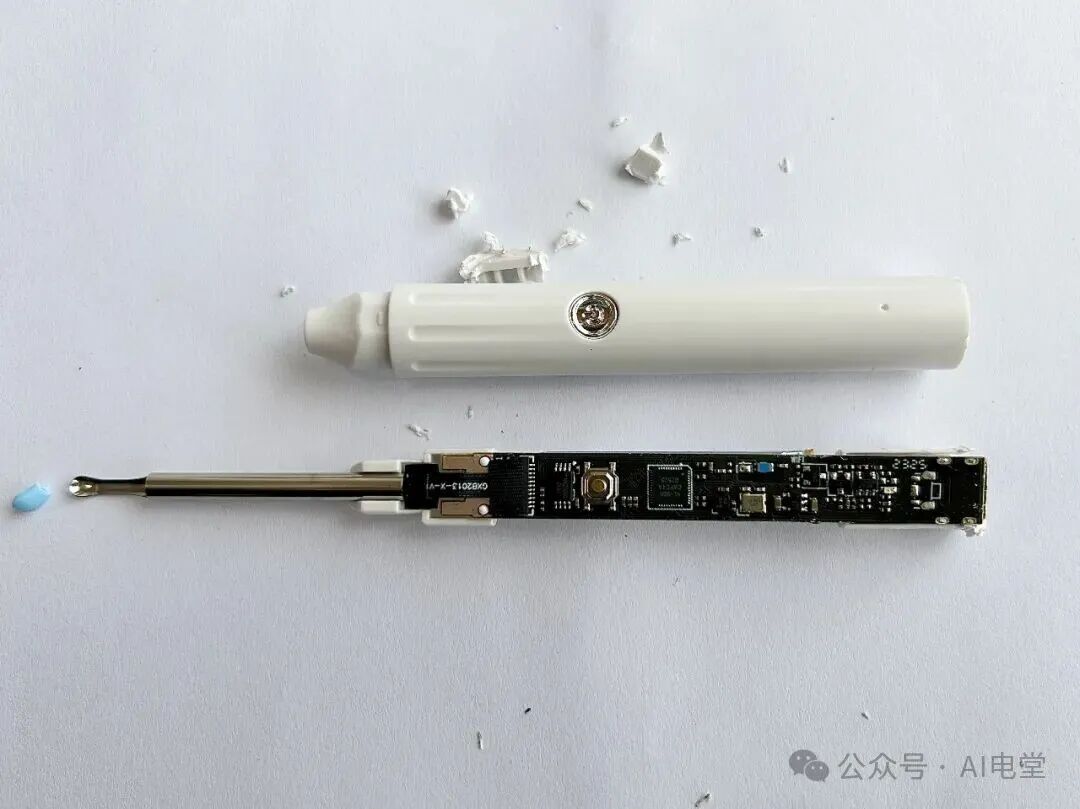

将内部组件从外壳中抽出,电路板露出了真容。

抽出内部电路板

金属探针和电路板被固定在内部塑料骨架上:

内部结构固定方式

电路板的集成度相当高,小小的PCB看起来并不拥挤,许多功能都已集成到主控SoC中。

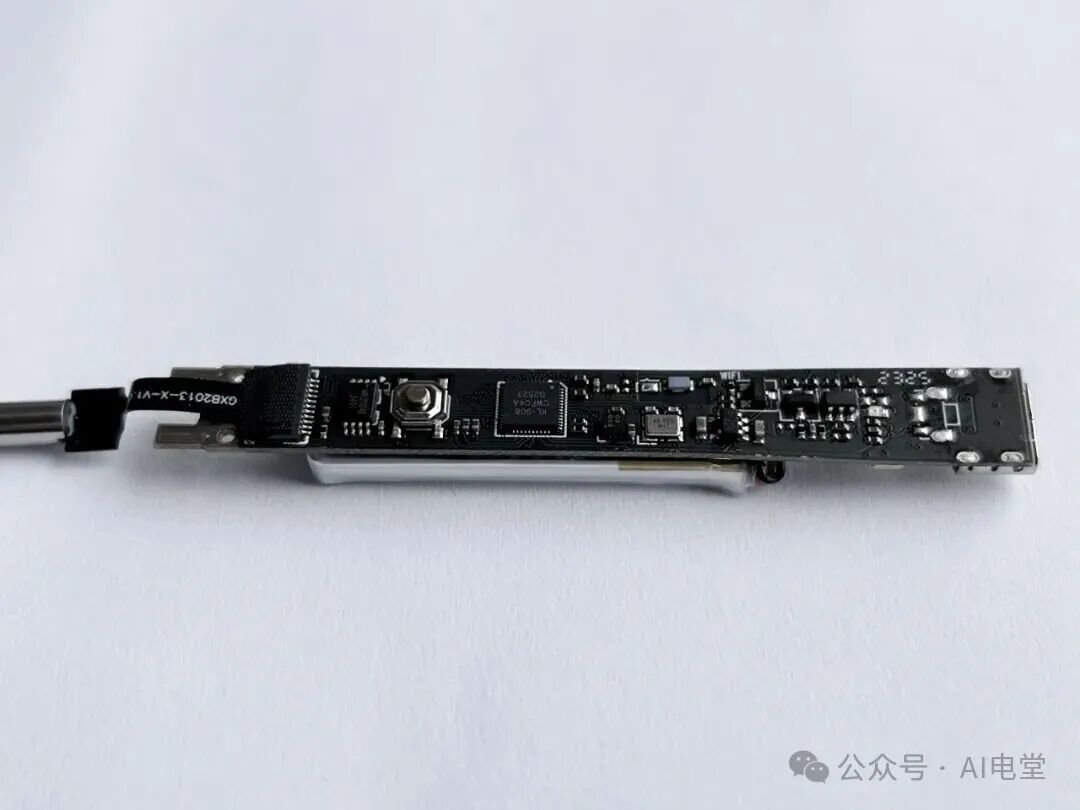

电路板正面整体

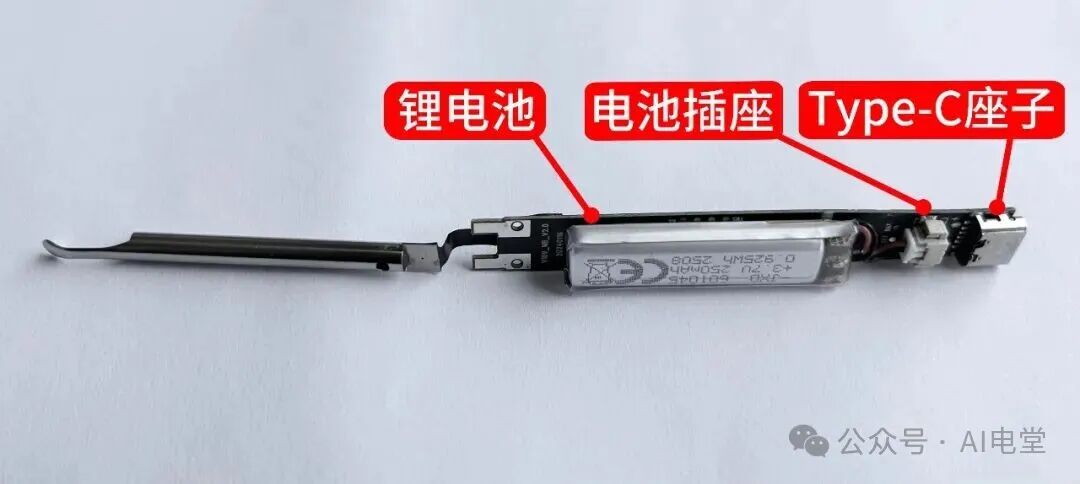

电路板另一面,只有锂电池、电池插座和Type-C座子,没有其他贴片元件:

电路板背面仅有电池和接口

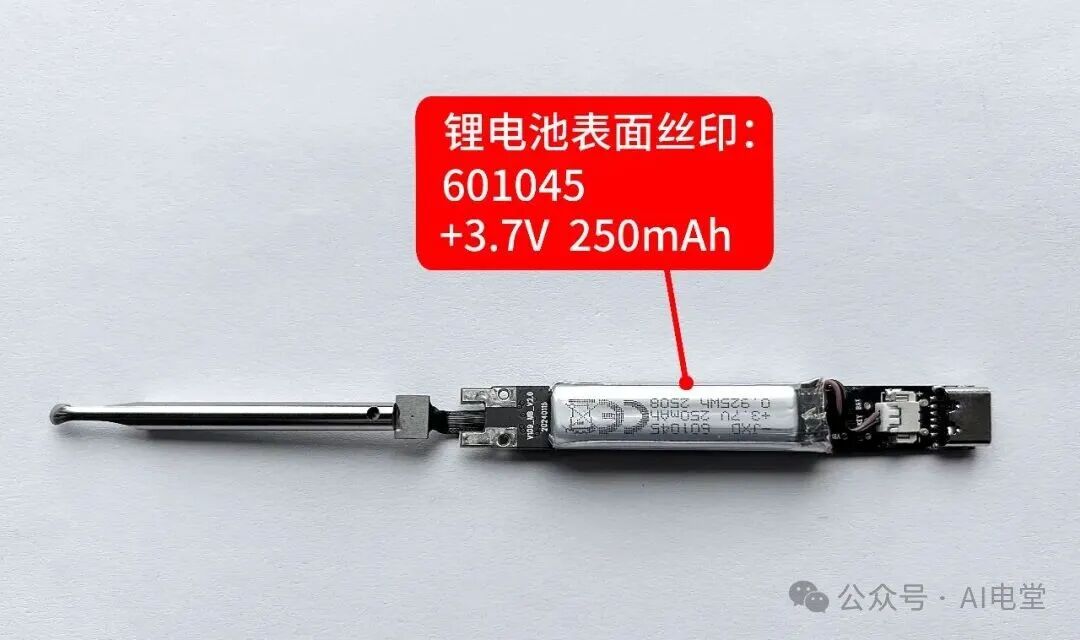

锂电池容量为250mAh,表面丝印“601045”代表其尺寸:厚6mm,宽10mm,长45mm。

锂电池特写与尺寸标注

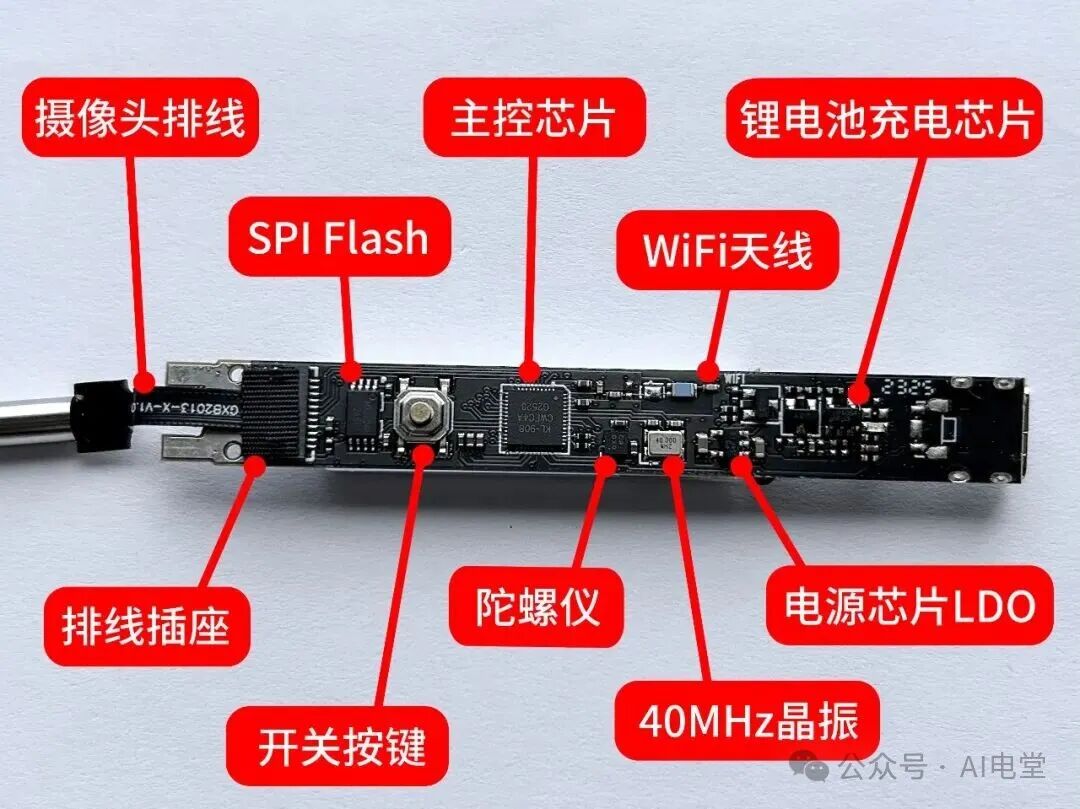

回到电路板正面,我们标注一下关键元器件:

电路板正面元器件标注图

1. 核心视觉模组

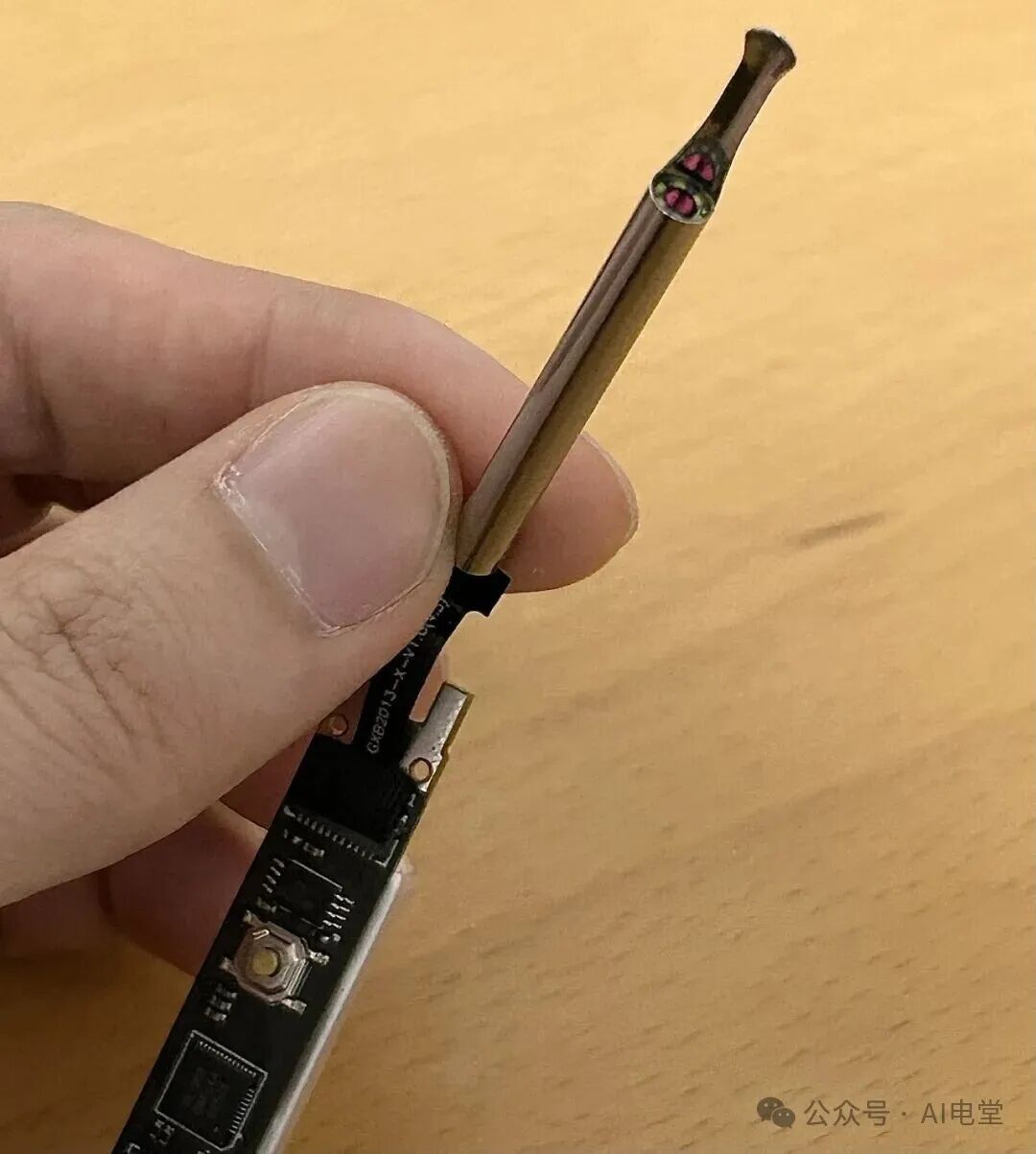

最前端是这台设备的灵魂:微距摄像头模组,周围有一圈微型LED灯珠。这个镜头的焦距通常固定在1.5cm-2cm左右,这本是为安全掏耳设计的距离,却恰好也是观察电路元件、检查焊点的最佳工作距离!

摄像头模组与LED灯珠特写

2. 主控芯片与无线模块

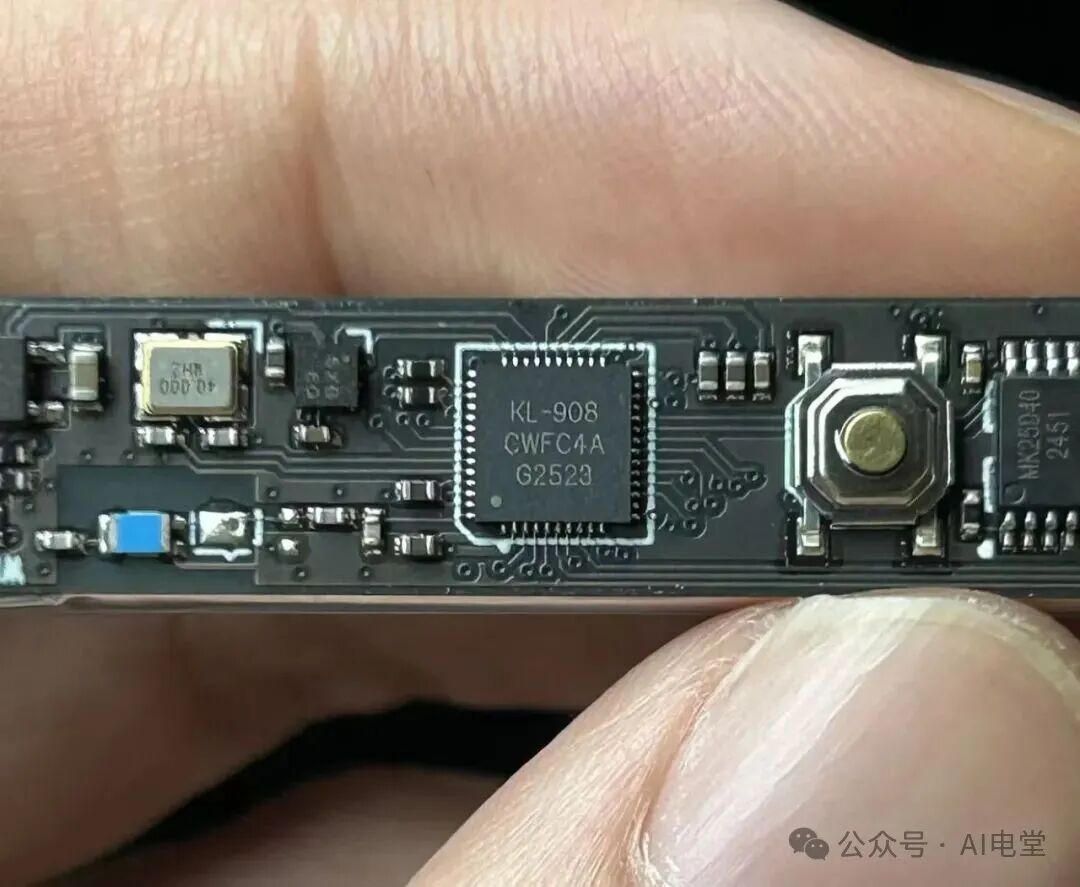

主板非常袖珍。观察下图正中央,采用了一颗高集成度的SoC,表面丝印为“KL-908”。

主控芯片KL-908特写

根据丝印未能找到该芯片的公开数据手册,但可以推测,这颗芯片不仅负责处理摄像头视频信号,还集成了WiFi射频功能。它本质上就是一个微型的无线IP Camera方案。

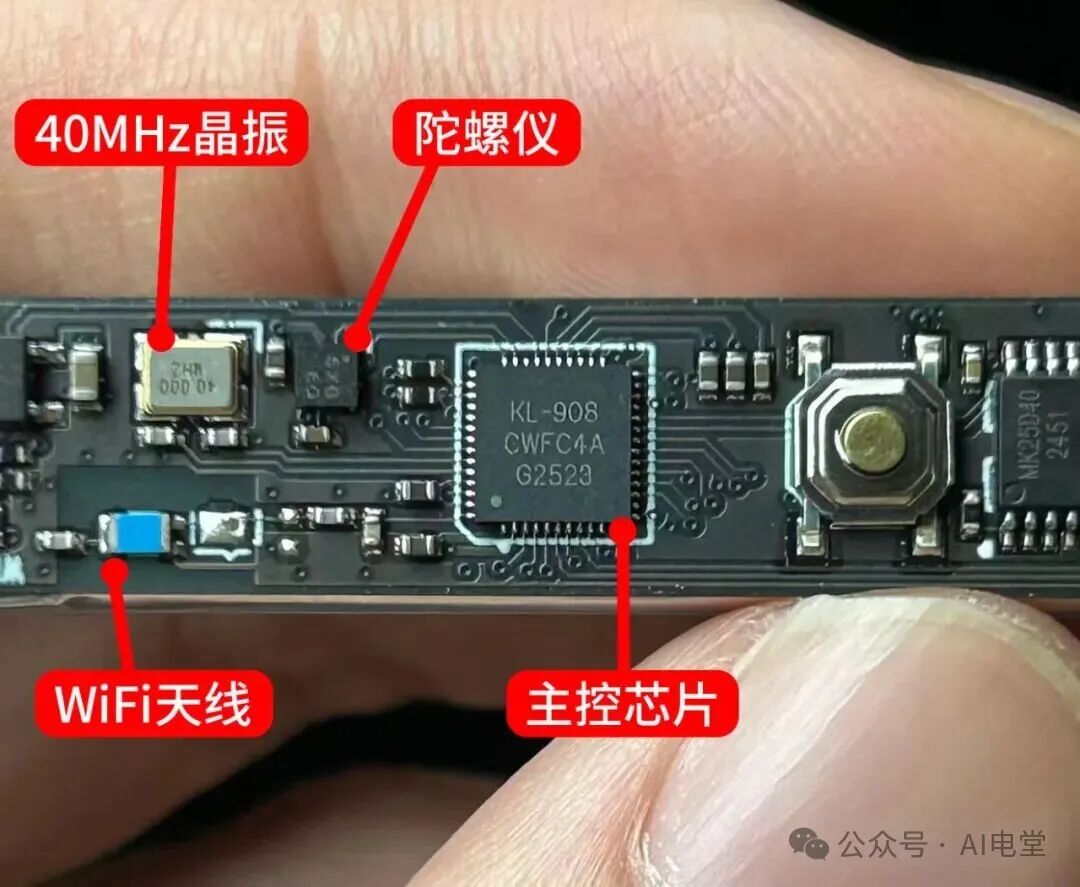

主控芯片外接一颗40MHz的晶振,并连接了一颗陀螺仪芯片。

主控芯片、晶振及陀螺仪特写

陀螺仪用于实时采集设备的姿态和角速度数据,结合算法可以补偿手部抖动,保持画面稳定,甚至能实现画面方向跟随设备姿态旋转的功能。

3. 存储芯片

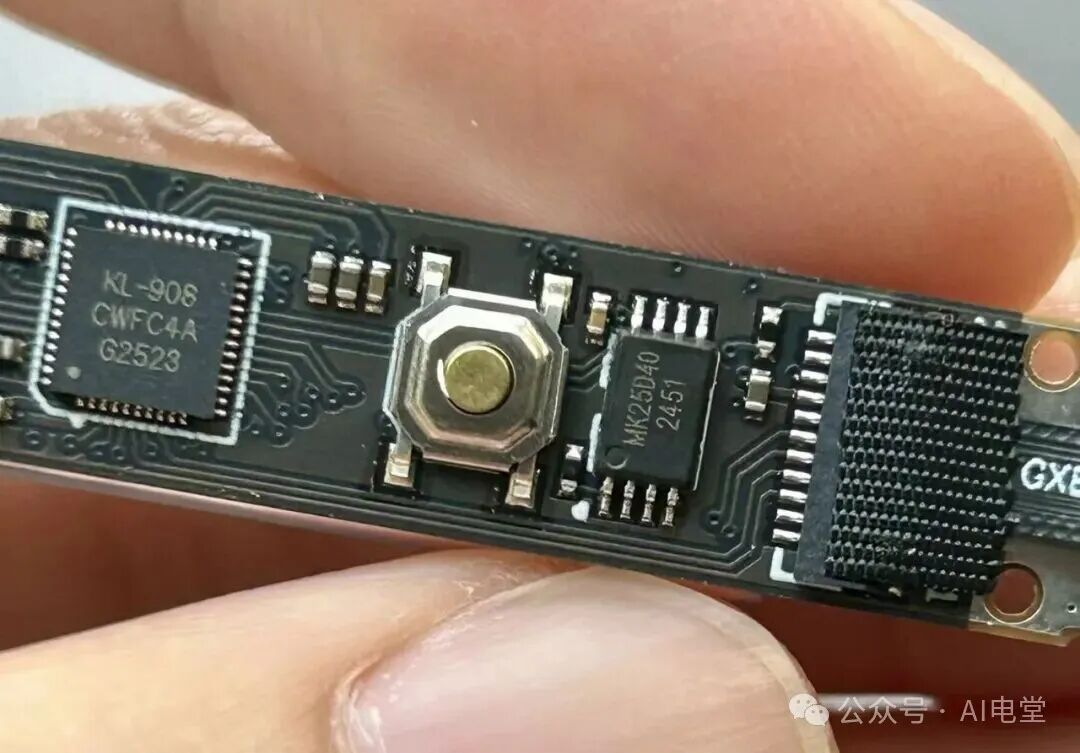

下图最右侧是一颗8引脚的SPI Flash芯片,型号为“MK24D40”。

SPI Flash存储芯片特写

这颗SPI Flash芯片通过串行外设接口总线与主控芯片连接,作为主控的外部存储器,容量为4Mbit。

4. 供电系统

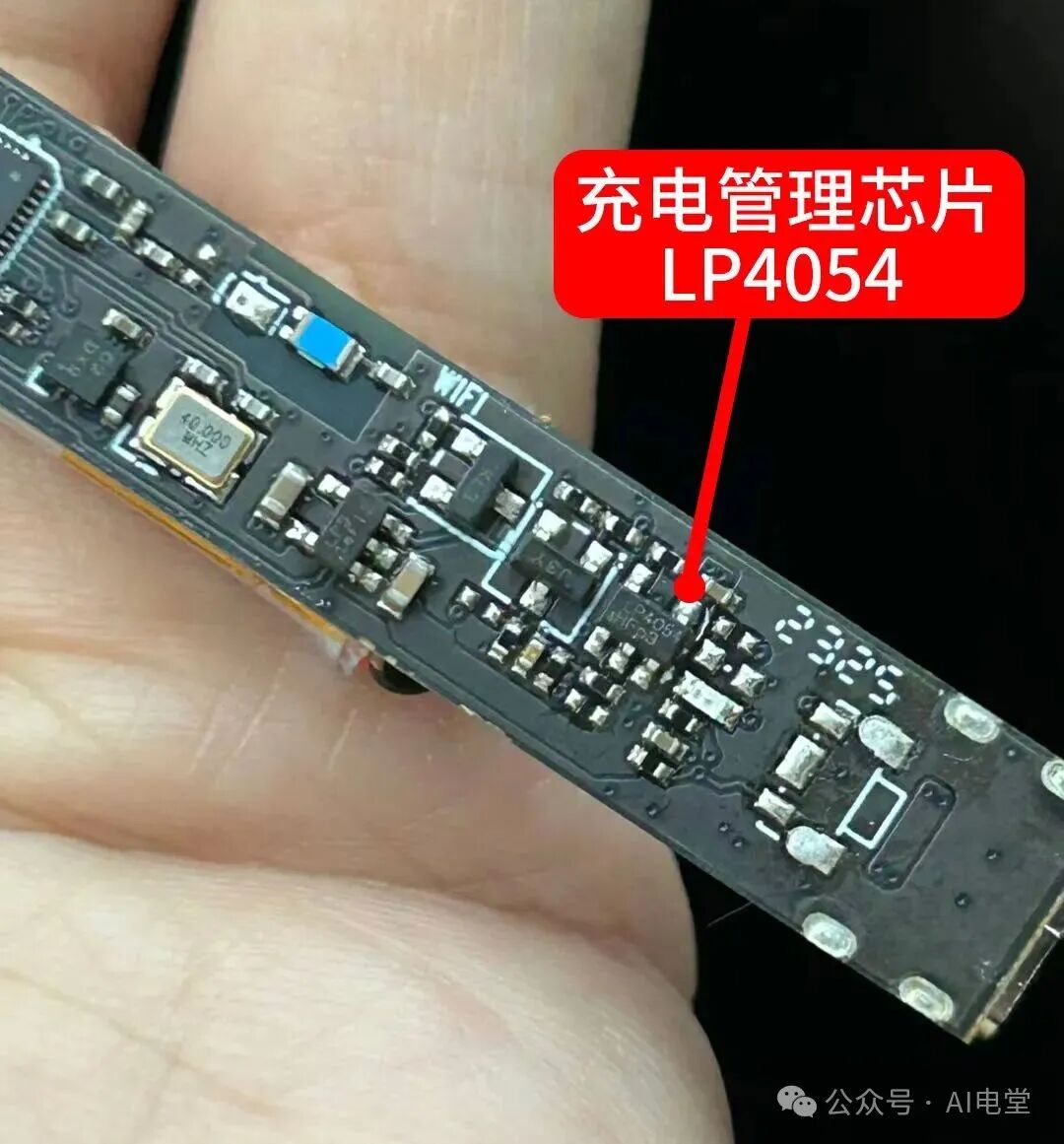

采用了一颗SOT23-5封装的锂电池充电管理芯片,型号是LP4054。

充电管理芯片LP4054特写

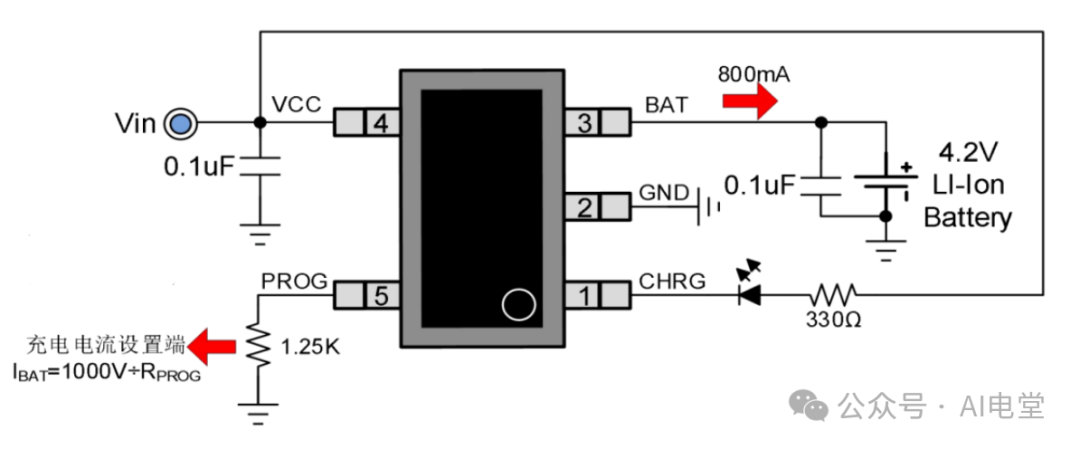

这是该充电管理芯片的典型应用原理图:
LP4054典型应用电路图

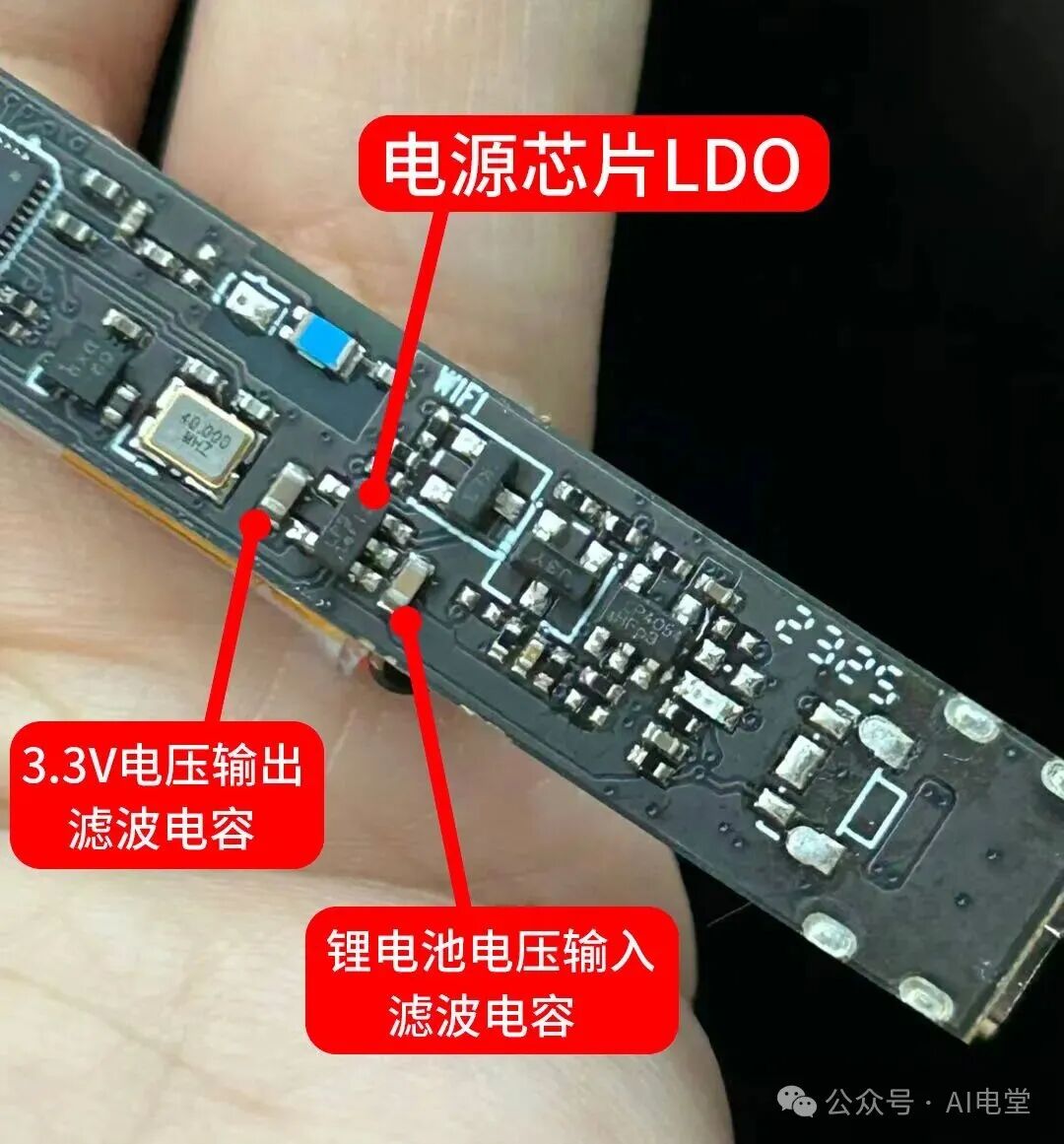

主板上还有一颗SOT23-5封装的LDO(低压差线性稳压器),负责将锂电池电压稳定转换为3.3V,为其他芯片供电。

LDO电源芯片特写

从整个主板的设计来看,电路简洁高效,BOM(物料清单)成本控制得极为严格。这充分展现了中国消费电子供应链的能力:将微距摄像、无线图传这类曾属“高端”的技术,集成并量产为价格亲民的日常用品。

五、总结

这次拆解让我感触最深的,不仅是这个产品极高的性价比,更是技术下放与场景错位所带来的奇妙“化学反应”。

当传统的电子显微镜还在比拼光学变焦和HDMI输出时,可视掏耳勺借助早已普及的智能手机与平板作为显示终端,利用成熟的低功耗物联网芯片方案,给出了低成本、高便携性的实用答案。

对于需要长时间伏案焊接的电子工程师,专业的电子显微镜仍是更优选择。但如果你只是偶尔需要检查一下连锡、辨认丝印,或者快速查看焊点质量,那么这种可视电子掏耳勺,绝对是工具箱里一件令人惊喜的“黑科技”工具。

有时候,解决问题的最佳工具,并不在它原本所属的货架上。这种基于现有成熟技术的创造性应用,正是硬件安全和创客精神的乐趣所在。如果你对这类硬核拆解和技术跨界应用感兴趣,欢迎到云栈社区硬件与安全板块交流分享你的经验和发现。
