深入解析Linux I3C驱动：从改进I2C到实战传感器开发

1 I3C技术演进: 为何I2C需要“改进”？

I3C (Improved Inter Integrated Circuit) 总线是MIPI联盟在2017年正式发布的下一代传感器互连标准，它标志着嵌入式系统内部通信的一个重要演进。在深入技术细节之前，我们需要理解一个基本问题：为什么I2C已经广泛应用数十年后，我们还需要I3C？

想象一下，现代智能手机或物联网设备中的传感器生态系统——加速度计、陀螺仪、环境光传感器、气压计、温湿度传感器等，这些设备传统上都通过I2C总线连接。但I2C存在几个根本性限制：首先，它需要额外的中断线 (INT) 来实现传感器中断功能，这增加了PCB布线的复杂性和成本；其次，I2C的地址冲突问题一直困扰着系统设计者，特别是当多个相同型号的传感器需要同时工作时；最后，I2C的速度上限有限，无法满足高带宽传感器 (如图像传感器) 的需求。

I3C的设计哲学是“改进而非革命”——它在保留I2C双线架构 (SDA和SCL) 的前提下，通过协议层的创新解决了上述问题。有趣的是，I3C可以向后兼容I2C设备，这意味着现有I2C传感器可以直接接入I3C总线，享受部分新特性 (如动态地址分配) ，而无需硬件修改。这种渐进式升级路径是I3C被工业界迅速采纳的关键因素之一。

2 I3C核心概念解析: 不仅仅是“更快的I2C”

2.1 协议层次与通信模型

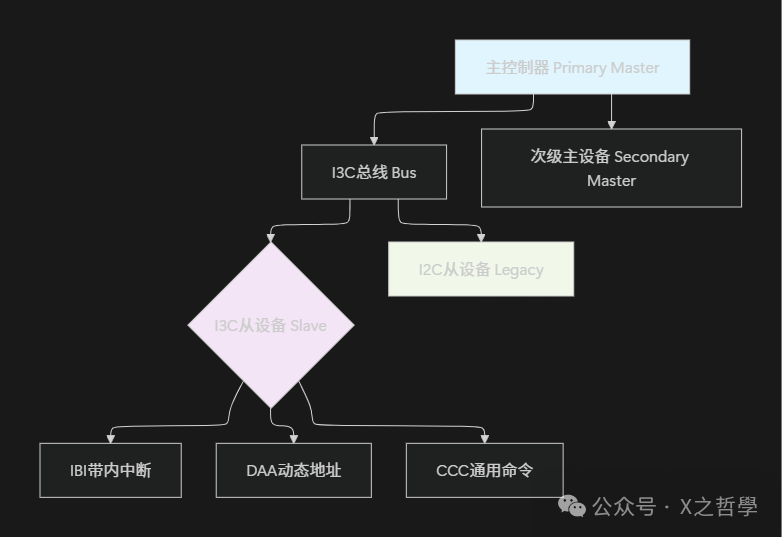

I3C协议栈可以分为物理层、数据链路层和应用层三个主要部分。与I2C的单主多从架构不同，I3C引入了更灵活的层次结构：

主控制器 (Primary Master)是总线的唯一仲裁者，负责初始化、动态地址分配和总线管理。次级主设备 (Secondary Master) 则可以在主控制器授权下临时控制总线，这种设计在复杂系统中特别有用，例如当多个处理器需要访问传感器数据时。

2.2 关键创新特性详解

1. 带内中断 (IBI) 机制 这是I3C最具革命性的创新之一。在I2C中，每个需要中断功能的传感器都需要一根独立的中断线。而在I3C中，从设备可以通过拉低SDA线来“请求”主设备启动通信，从而实现带内中断。这个过程有严格的仲裁机制：如果多个设备同时请求中断，地址较低的设备优先获得响应。

2. 动态地址分配 (DAA) 每个I3C设备都有48位的唯一临时ID，由制造商ID、部件ID和实例ID组成。系统启动时，主控制器通过DAA过程为每个设备分配一个7位的动态地址，完全避免了地址冲突。即使两个相同的传感器连接到同一总线，它们也能获得唯一地址。

3. 通用命令代码 (CCC) CCC是I3C的控制平面协议，类似于网络协议中的控制报文。所有I3C设备必须支持一组核心CCC命令，例如：

• • SETAASA: 命令所有支持动态地址的设备使用其静态地址 (如果有)
• • RSTDAA: 重置所有设备的动态地址
• • ENTDAA: 启动动态地址分配过程

CCC可以通过广播方式发送到所有设备，或通过直接方式发送到特定设备，这种灵活性大大简化了总线管理。

4. 总线特性寄存器 (BCR) 和设备特性寄存器 (DCR) 每个I3C设备都有这两个只读寄存器，分别描述设备的总线能力和设备类型。主控制器可以读取这些寄存器来自动发现和配置设备。例如，DCR可以告诉系统这是一个加速度计 (0x08) 还是陀螺仪 (0x09) ，而BCR则说明设备是否支持IBI、最大数据速率等能力。

3 Linux I3C驱动框架: 架构设计与实现

3.1 整体架构概览

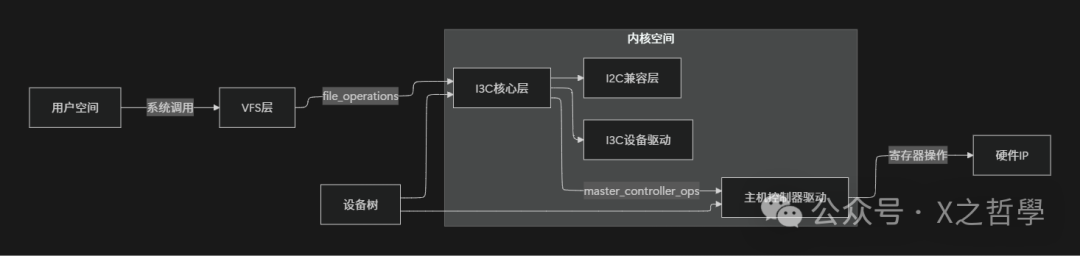

Linux内核的I3C子系统采用分层架构设计，这确保了硬件抽象和通用逻辑的分离。整个框架可以分为四个主要层次：

用户空间通过标准文件接口 (/dev/i3cX) 访问I3C设备，这与I2C和SPI子系统保持一致的设计哲学，降低了开发者的学习成本。VFS层将文件操作转换为内核的通用操作模型。I3C核心层是整个子系统的大脑，负责设备管理、地址分配、CCC命令分发等通用逻辑。熟悉Linux系统底层机制有助于更好地理解这套驱动框架的分层设计理念。

3.2 核心数据结构剖析

I3C驱动框架围绕几个关键数据结构构建，理解这些结构是深入掌握该技术的关键：

1. struct i3c_master_controller - 主控制器抽象

// 简化后的核心字段
struct i3c_master_controller {
    struct device *dev;
    struct i3c_bus *bus;
    const struct i3c_master_controller_ops *ops;
    unsigned long *free_slots;
    struct list_head i3cdevs;
    struct list_head i2cdevs;
};

这个结构体代表一个I3C主机控制器实例。ops字段是硬件抽象的关键，它包含了一组回调函数，将核心层的通用操作映射到具体硬件的寄存器操作。

2. struct i3c_master_controller_ops - 操作集合

struct i3c_master_controller_ops {
    int (*bus_init)(struct i3c_master_controller *master);
    int (*attach_i3c_dev)(struct i3c_device *dev);
    int (*attach_i2c_dev)(struct i2c_device *dev);
    int (*ccc_xfer)(struct i3c_master_controller *master,
                    struct i3c_ccc_cmd *cmd);
    int (*priv_xfers)(struct i3c_device *dev,
                      struct i3c_priv_xfer *xfers,
                      int nxfers);
};

这个操作集合定义了硬件驱动必须实现的功能。例如，ccc_xfer负责发送CCC命令，而priv_xfers处理普通的I3C数据传输。

3. struct i3c_priv_xfer - 数据传输单元

struct i3c_priv_xfer {
    u8 *data;
    size_t len;
    bool rnw;  // 读/写标志
};

这个简单的结构体封装了一次数据传输操作。多个i3c_priv_xfer可以组成一个传输序列，支持复杂的读写组合操作。

3.3 设备发现与初始化流程

I3C设备的初始化是一个多阶段过程，涉及硬件探测、地址分配和功能协商：

第一阶段: 总线初始化

// 简化流程
static int i3c_master_bus_init(struct i3c_master_controller *master)
{
    // 1. 启用控制器时钟和电源
    // 2. 配置SDA/SCL引脚
    // 3. 设置总线速度 (典型值: 12.5 MHz)
    // 4. 发送广播CCC: ENTDAA启动动态地址分配

    ret = master->ops->ccc_xfer(master, &entdaa_cmd);
    if (ret)
        return ret;

    // 5. 读取每个设备的BCR/DCR
    // 6. 为设备分配动态地址
    // 7. 配置IBI (如果设备支持)
}

第二阶段: 动态地址分配 (DAA) DAA过程是I3C最复杂的部分之一。主控制器首先广播ENTDAA命令，然后通过仲裁过程逐一识别每个设备。这个过程确保即使多个设备同时响应，也能正确分配唯一地址。

4 硬件控制与寄存器级实现

4.1 引脚控制机制

I3C的物理层控制体现在对SDA和SCL引脚的精确管理上。从中可以清楚地看到寄存器级实现：

// 从Rust嵌入式代码看I3C引脚控制
pub struct OUTCTL_SPEC;  // 输出控制寄存器
// SDA输出控制字段
pub enum SDOC_A {
    #[doc = "0: I3C drives the SDAn pin low."]
    _0 = 0,
    #[doc = "1: I3C releases the SDAn pin."]
    _1 = 1,
}
// SCL输出控制字段
pub enum SCOC_A {
    #[doc = "0: I3C drives the SCLn pin low."]
    _0 = 0,
    #[doc = "1: I3C releases the SCLn pin."]
    _1 = 1,
}

这些枚举值直接对应硬件寄存器的位设置。值得注意的是，I3C引脚控制比I2C更复杂，因为它需要支持不同速率的通信模式(SDR、HDR等) ，还需要处理开漏和推挽输出的动态切换。

4.2 时序控制与延时补偿

I3C规范定义了严格的时序要求，特别是在高速模式下。从可以看到，硬件提供精细的延时控制：

// SDA输出延时控制
pub enum SDOD_A {
    #[doc = "0: No output delay"]
    _000 = 0,
    #[doc = "1: 1 I3Cφ cycle"]
    _001 = 1,
    #[doc = "2: 2 I3Cφ cycles"]
    _010 = 2,
    // ... 最多7个时钟周期的延时
}

这种可编程延时机制允许系统设计者根据PCB布线长度和负载特性微调信号时序，确保在高速通信下的信号完整性。这属于嵌入式开发中细致的硬件控制与调试范畴。

5 实战: 实现温度传感器驱动

5.1 硬件配置与设备树

我们以常见的P3T1755温度传感器为例，展示完整的I3C驱动实现。首先需要配置设备树：

// i3c控制器节点
i3c0: i3c@f0000000 {
    compatible = "vendor,i3c-controller";
    reg = <0xf0000000 0x1000>;
    clocks = <&i3c_clk>;
    #address-cells = <1>;
    #size-cells = <0>;

    // 温度传感器子节点
    temperature-sensor@48 {
        compatible = "nxp,p3t1755";
        reg = <0x48 0x0>;  // 静态地址
        // 临时ID用于动态地址分配
        assigned-provisional-id = /bits/ 48 <0x035 0x001 0x00 0x00>;
    };
};

设备树中的assigned-provisional-id字段特别重要。它是一个48位的值，编码了制造商ID、部件ID和实例ID，确保即使在动态地址分配后，系统也能正确识别设备。

5.2 驱动实现核心代码

// 驱动初始化和探测
static int p3t1755_probe(struct i3c_device *i3cdev)
{
    struct device *dev = &i3cdev->dev;
    struct p3t1755_data *data;
    int ret;

    // 1. 分配驱动数据结构
    data = devm_kzalloc(dev, sizeof(*data), GFP_KERNEL);
    if (!data)
        return -ENOMEM;

    // 2. 初始化I3C设备句柄
    data->i3cdev = i3cdev;
    i3c_device_set_priv(i3cdev, data);

    // 3. 读取设备识别信息
    ret = p3t1755_read_device_id(data);
    if (ret) {
        dev_err(dev, "Failed to read device ID\n");
        return ret;
    }

    // 4. 配置传感器
    ret = p3t1755_configure(data);
    if (ret)
        return ret;

    // 5. 注册温度传感器IIO设备
    return p3t1755_register_iio(dev, data);
}

// 温度读取函数
static int p3t1755_read_temp(struct p3t1755_data *data, int *temp)
{
    struct i3c_priv_xfer xfers[2];
    u8 reg = P3T1755_REG_TEMP;
    u8 buf[2];
    int ret;

    // 设置传输序列: 先写寄存器地址，再读数据
    xfers[0].data = ®
    xfers[0].len = 1;
    xfers[0].rnw = false;  // 写操作

    xfers[1].data = buf;
    xfers[1].len = 2;
    xfers[1].rnw = true;   // 读操作

    // 执行I3C传输
    ret = i3c_device_do_priv_xfers(data->i3cdev, xfers, 2);
    if (ret < 0)
        return ret;

    // 转换原始数据为温度值
    *temp = (buf[0] << 8) | buf[1];
    *temp = *temp >> 4;  // 12位精度

    return 0;
}

这个示例展示了I3C驱动开发的关键模式：初始化探测、数据传输和硬件抽象。值得注意的是，I3C驱动大量使用i3c_device_do_priv_xfers()函数进行数据传输，这比传统的I2Cread/write接口更灵活，支持复杂的传输序列。

6 高级特性: IBI带内中断实现

6.1 IBI请求与处理机制

IBI是I3C最引人注目的特性之一，它允许从设备在没有主设备主动轮询的情况下发起通信。实现IBI需要主从设备双方的协作：

// 从设备角度: 请求IBI
static int sensor_request_ibi(struct i3c_device *i3cdev)
{
    struct i3c_ibi_setup ibi_req;
    int ret;

    // 配置IBI参数
    memset(&ibi_req, 0, sizeof(ibi_req));
    ibi_req.handler = sensor_ibi_handler;  // 中断处理函数
    ibi_req.max_payload_len = 2;  // IBI携带的数据长度
    ibi_req.num_slots = 1;        // IBI槽位数

    // 请求IBI能力
    ret = i3c_device_request_ibi(i3cdev, &ibi_req);
    if (ret) {
        dev_err(&i3cdev->dev, "Failed to request IBI\n");
        return ret;
    }

    // 启用IBI
    i3c_device_enable_ibi(i3cdev);

    return 0;
}

// IBI处理函数
static void sensor_ibi_handler(struct i3c_device *i3cdev,
                               const struct i3c_ibi_payload *payload)
{
    struct sensor_data *data = i3c_device_get_priv(i3cdev);
    u8 ibi_data;

    if (payload->len > 0) {
        ibi_data = payload->data[0];
        // 处理中断数据
        switch (ibi_data & 0x0F) {
        case SENSOR_DATA_READY:
            schedule_work(&data->data_work);
            break;
        case SENSOR_ALERT:
            dev_warn(&i3cdev->dev, "Sensor alert!\n");
            break;
        }
    }
}

从设备通过拉低SDA线发起IBI请求，主设备检测到这一信号后，启动一个仲裁过程来确定哪个设备在请求中断。然后主设备发送IBI确认并读取中断数据。

6.2 IBI性能优化考虑

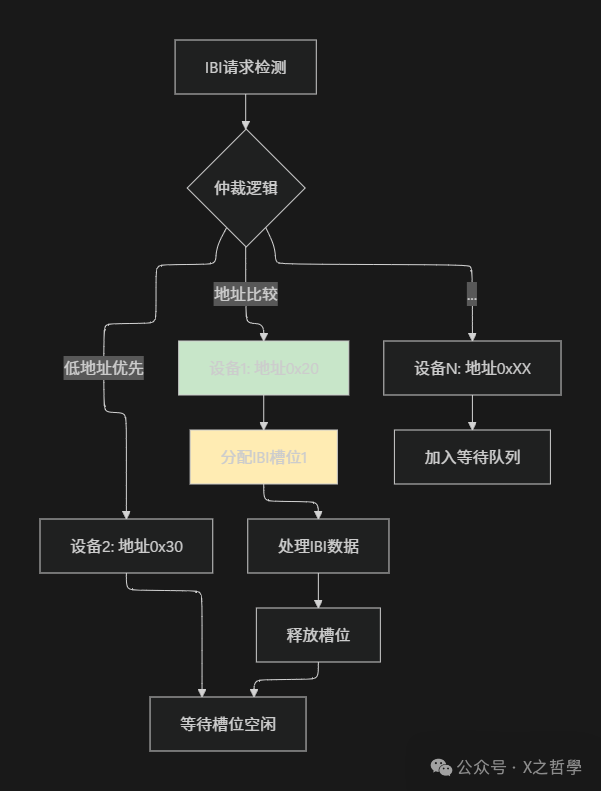

在实际系统中，多个传感器可能同时产生中断。Linux I3C子系统使用IBI槽位 (slot) 机制来管理这种情况：

这种设计确保了公平性和可预测性，但也带来了性能挑战。在提到的MCTP-I3C驱动中，开发者为解决多线程竞争问题增加了互斥锁：

// 修复多线程问题的关键代码
static int mctp_i3c_read(struct mctp_i3c_device *mi)
{
    struct sk_buff *skb;
    int rc;

    /* 确保netif_rx()以与i3c相同的顺序被读取 */
    mutex_lock(&mi->lock);  // 新增的互斥锁

    rc = i3c_device_do_priv_xfers(mi->i3c, &xfer, 1);
    if (rc < 0)
        goto err;

    // ... 处理数据包

    mutex_unlock(&mi->lock);  // 释放锁
    return 0;

    err:
    mutex_unlock(&mi->lock);
    kfree_skb(skb);
    return rc;
}

这个修复解决了在多线程环境下，多个数据包可能乱序到达的问题，这对于需要保证数据顺序的应用 (如MCTP协议) 至关重要。

7 调试工具与故障排除

7.1 软件调试工具链

Linux为I3C提供了一套完整的调试工具，可以通过sysfs接口访问：

# 查看系统中所有的I3C总线
ls /sys/bus/i3c/devices/
# 查看特定I3C总线上的设备
ls /sys/bus/i3c/devices/i3c-0/
# 读取设备的动态地址
cat /sys/bus/i3c/devices/i3c-0/0-48/address
# 查看设备的BCR和DCR寄存器
cat /sys/bus/i3c/devices/i3c-0/0-48/bcr
cat /sys/bus/i3c/devices/i3c-0/0-48/dcr
# 启用动态调试输出 (需要内核配置)
echo -n 'file i3c* +p' > /sys/kernel/debug/dynamic_debug/control

7.2 硬件调试工具

对于硬件级调试，专业的I3C分析工具是必不可少的。提到的I3C Host Adapter Pro+就是这样的工具，它可以：

1. 协议分析: 捕获和解析I3C总线上的所有通信，包括CCC命令、IBI请求和数据传输。

2. 时序测量: 精确测量SDA和SCL信号的时间参数，帮助识别时序相关问题。

3. 设备模拟: 模拟I3C主设备或从设备，便于测试和调试。

4. 性能分析: 统计总线利用率、冲突次数等性能指标。

7.3 常见问题与解决方案

问题现象	可能原因	调试方法	解决方案
设备无法识别	供电问题、引脚配置错误、时序不匹配	检查设备树配置、测量电源电压、使用逻辑分析仪捕获信号	调整设备树中的时钟配置、检查PCB布线、添加上拉电阻
IBI中断丢失	总线负载过高、仲裁冲突、从设备配置错误	启用内核动态调试、降低总线速度、增加IBI槽位	优化中断处理函数、调整设备优先级、增加mutex保护
数据传输错误	信号完整性问题、电磁干扰、驱动bug	使用示波器检查信号质量、添加端接电阻、审查驱动代码	改善PCB布局、降低通信速率、修复驱动中的并发问题
动态地址分配失败	临时ID冲突、CCC命令超时、设备不响应	检查设备树中的provisional ID、增加DAA超时时间	确保每个设备有唯一ID、调整总线驱动参数

8 I3C与其他总线协议对比

为了全面理解I3C的定位和价值，我们需要将其放在更广阔的总线协议生态中审视：

特性维度	I2C	I3C	SPI	评价与分析
引脚数量	2 (+INT)	2	4+	I3C在引脚效率上明显优于需要额外中断线的I2C，接近SPI的灵活性
最大速度	3.4 Mbps	12.5 Mbps (SDR)<br>33 Mbps (HDR)	50+ Mbps	I3C在速度和复杂性间取得了良好平衡，满足大多数传感器需求
拓扑结构	多从设备	多主设备能力	点对点/菊花链	I3C的多主能力为系统设计提供了前所未有的灵活性
功耗特性	中等	低 (推挽输出)	高	I3C的推挽输出和门控时钟技术显著降低功耗
寻址方式	静态7位	动态7位 + 48位ID	片选信号	I3C的动态地址完全解决了I2C的地址冲突问题
中断机制	专用INT线	带内中断 (IBI)	无标准	IBI是I3C的杀手特性，大幅简化系统设计
兼容性	-	完全兼容I2C	不兼容	I3C的向后兼容性保护了现有投资

从比较中可以看出，I3C并不是要取代SPI或I2C，而是在特定应用场景(主要是传感器集线) 中提供了一个更优的解决方案。它的设计哲学是：在保持简单性的同时，解决I2C在实际部署中的痛点。

9 总结: I3C的技术哲学与实践价值

通过本文的深入分析，我们可以从多个维度总结I3C的技术特点和实践价值：

技术演进维度： I3C代表了嵌入式通信协议的渐进式创新典范。它没有彻底抛弃I2C的成熟基础，而是在此基础上通过巧妙的协议扩展解决了实际部署中的痛点。这种设计哲学确保了技术的平稳过渡和生态系统的快速建立。

系统设计维度： 对于系统架构师而言，I3C提供了前所未有的灵活性和简化。动态地址分配消除了硬件布局的限制，IBI机制减少了引脚数量和PCB复杂度，多主能力支持更复杂的系统拓扑。这些特性使I3C成为现代传感器密集型系统的理想选择。

软件开发维度： Linux I3C子系统展示了现代内核驱动框架的高度模块化和可扩展性。通过清晰的分层架构、统一的数据结构和硬件抽象接口，I3C驱动既保持了硬件多样性支持，又为应用开发者提供了简洁的API。

产业生态维度： 从移动设备到汽车电子，再到工业物联网，I3C正在构建一个跨领域的统一传感器接口生态。这种统一不仅降低了下游厂商的开发成本，也为上游芯片厂商创造了规模经济。
