一文搞懂UART、I2C、SPI等12种嵌入式通信协议对比与区别详解

在单片机开发中，我们经常会接触到UART、I2C、RS-485等各种通信协议，但你是否曾对它们的具体特性和区别感到模糊不清？本文将为你系统梳理包括UART、I2C、SPI、TTL、RS-232、RS-422、RS-485、CAN、USB、SD卡、1-Wire和Ethernet在内的十余种常见通信接口与总线，通过对比分析帮助你建立清晰的认识。

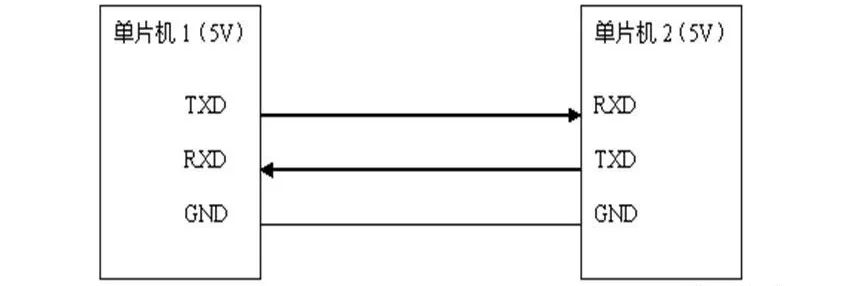

UART通用异步收发器

UART口通常指的是一种物理接口形式，它是一种硬件。UART（通用异步收发器）采用异步、全双工的通信方式。它比同步串口复杂，仅需两根线：一根TXD用于发送数据，一根RXD用于接收数据。

UART的串行数据传输不需要时钟信号来同步，而是依赖于通信双方预先配置好相同的参数，如波特率、数据位、停止位等。

一个完整的UART数据帧包含以下几个部分：

• 起始位：标志数据传输的开始，逻辑电平为“0”。
• 数据位：可以是5、6、7、8或9位，通常使用8位，正好对应一个ASCII字符。
• 奇偶校验位：用于接收方校验数据的正确性，可以是奇校验或偶校验，此位可选。
• 停止位：标志一帧数据的结束，逻辑电平为“1”。

如果你需要用通用IO口来模拟UART通信，那么需要一个引脚配置为输出（模拟TXD），一个引脚配置为输入（模拟RXD）。

I2C总线

I2C是一种同步、半双工的双线式串行总线。它由两条线构成：

• SCL线：串行时钟线，负责产生同步时钟脉冲。
• SDA线：串行数据线，负责在设备间传输数据。

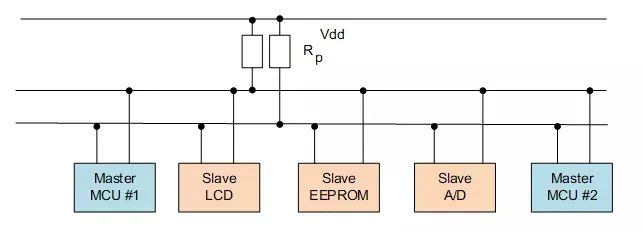

I2C总线支持多主多从架构。连接到总线上的设备既可以作为主设备，也可以作为从设备。主设备负责初始化通信、产生时钟和控制数据传输；从设备则响应主设备的命令。

需要注意的是，无论主设备是发送方还是接收方，时钟信号SCL始终由主设备产生。如果用通用IO模拟I2C，SDA线需要设置为双向输入输出口，而SCL只需一个输出口。

SPI串行外设接口

SPI是一种同步、全双工的四线式串行接口总线，通常采用“一主多从”的架构。一个系统内可以有多个SPI主设备，但任意时刻只能有一个处于激活状态。SPI广泛应用于AD转换器、EEPROM、FLASH、RTC等外设与主控芯片之间的通信。

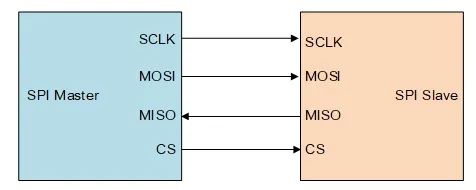

SPI通信需要4条信号线：

• MOSI：主设备输出，从设备输入。
• MISO：主设备输入，从设备输出。
• SCLK：串行时钟，由主设备产生。
• SS/CS：从设备选择，低电平有效，用于选中特定的从设备。

SPI的通信时序模式由时钟极性（CPOL）和时钟相位（CPHA）共同决定。CPOL定义时钟信号空闲时的电平（0为低，1为高），CPHA定义在时钟的哪个边沿采样数据（0为第一个边沿，1为第二个边沿）。

UART、SPI、I2C比较

为了更直观地对比，我们来看一张汇总表格：

下面再总结一下它们的主要特点与区别：

• I2C：信号线最少（2根），功能强大，支持多主设备，但协议相对复杂，需要双向IO支持，且依赖上拉电阻，抗干扰能力较弱，通常用于板内短距离通信。
• SPI：实现简单，因为有独立的时钟线，所以对数据间隔没有严格要求。速度通常比I2C快。
• UART：异步通信，无需时钟线，但需要双方严格匹配波特率。一帧数据可以是5-9位。
• 选择机制：SPI通过片选信号（SS）选择从设备；I2C通过发送从设备地址来选择。

RS232串口通信

RS-232是一种常见的串行通信标准。它采用负逻辑电平：

• 逻辑“1”：-3V ~ -15V
• 逻辑“0”：+3V ~ +15V

RS-232的传输距离通常在15米左右，可以实现全双工通信，但速率较低，一般在20kbps量级。其物理接口常使用DB9连接器。

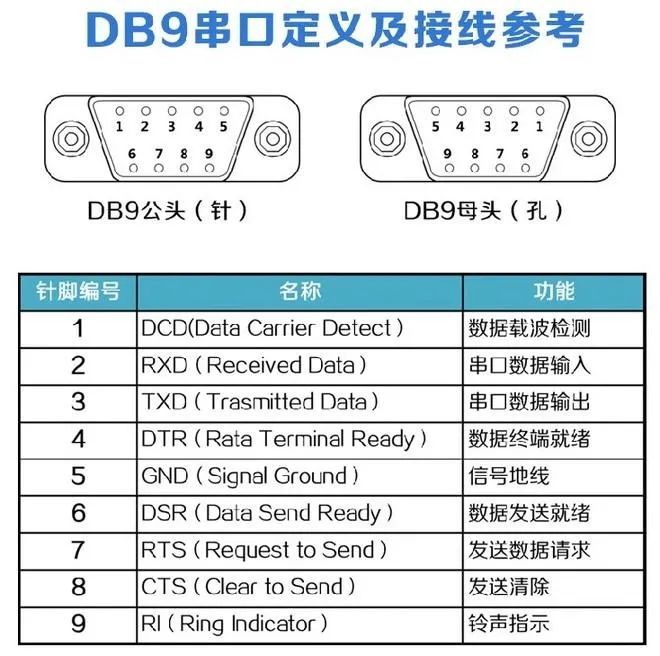

下图详细展示了DB9接口每个引脚的定义，最常用的是2号脚RXD（接收）、3号脚TXD（发送）和5号脚GND（地）。

TTL和RS-232互转

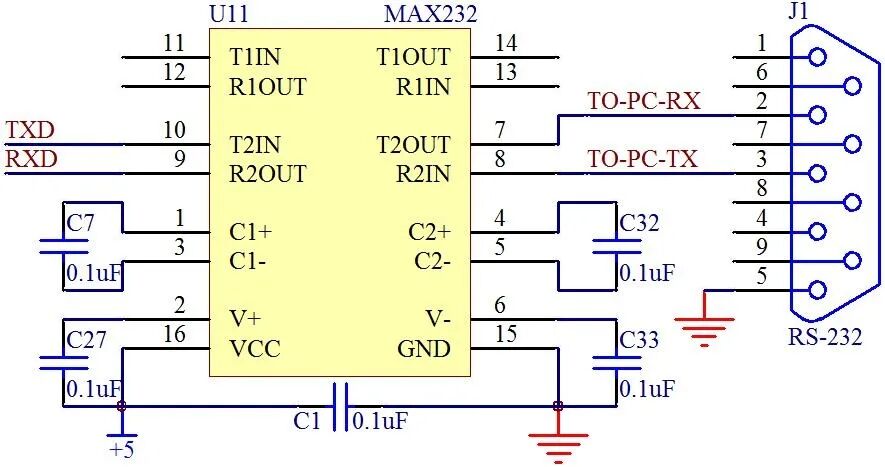

单片机的UART接口通常使用TTL电平（0V/5V或0V/3.3V），而PC的串口（COM口）使用RS-232电平。要让两者通信，就需要一个电平转换模块，常用的转换芯片如MAX232。

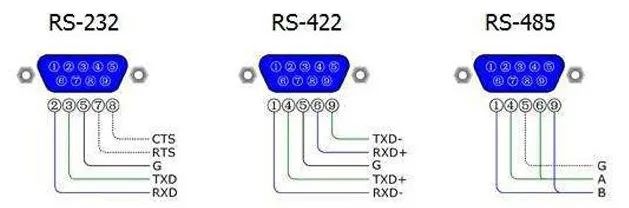

RS422串口通信

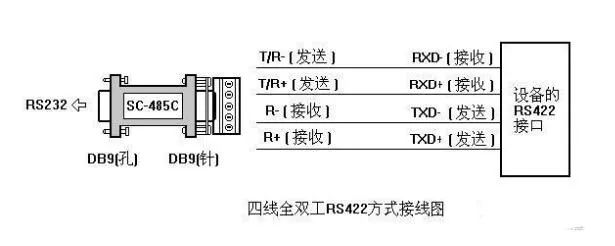

RS-422采用4根信号线实现全双工通信：两根用于发送（T+， T-），两根用于接收（R+， R-），外加一根地线。它采用差分传输，抗共模干扰能力强。

RS-422支持点对多点的通信，但通常有一个主设备，从设备之间不能直接通信。

RS485串口通信

RS-485是RS-422的变种，同样采用平衡发送和差分接收，抗干扰能力强。它通常采用两线制进行半双工通信，速率可达10Mbps，传输距离远，可从几十米到上千米。

其逻辑电平由两条线之间的电压差决定：

• 逻辑“1”：+2V ~ +6V
• 逻辑“0”：-2V ~ -6V

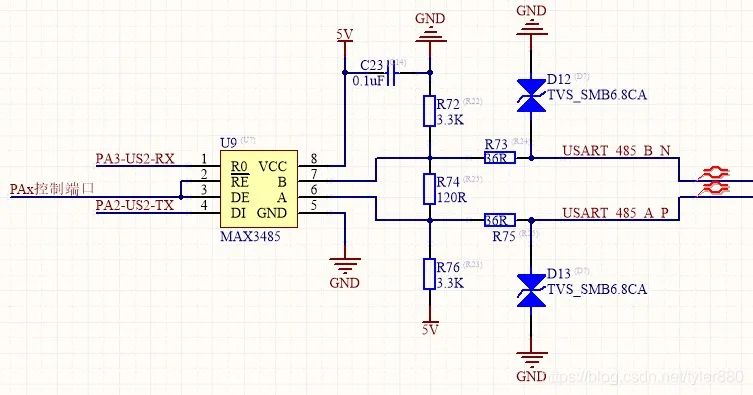

将TTL电平转换为RS-485电平也很常见，下图是基于MAX485芯片的参考电路：

图中，RE引脚（低电平有效）控制接收使能，DE引脚（高电平有效）控制发送使能，通常直接由MCU的GPIO控制。

TTL电平与接口辨析

这里需要明确几个容易混淆的概念：

• 串口/UART口：通常指单片机上遵循UART协议的物理接口，一般为TTL电平，常见为4个引脚（Vcc， GND， RX， TX）。
• COM口：特指个人计算机上的串行通讯端口，多为DB9接口，使用RS-232电平标准。
• TTL、RS-232、RS-485：这些指的是电气层面的电平标准，而不是接口形状。

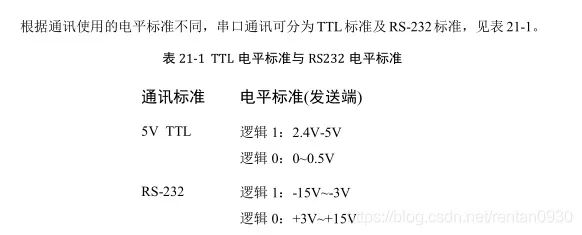

下图清晰地对比了5V TTL与RS-232两种电平标准：

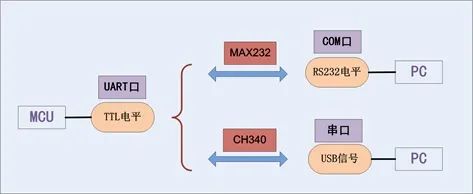

综上所述，一个完整的单片机与PC通信链路可能如下图所示，需要经过电平转换：

CAN总线

CAN（控制器局域网络）是一种用于实现分布式实时控制的串行通信网络，以其高可靠性和实时性著称，广泛应用于汽车电子等领域。

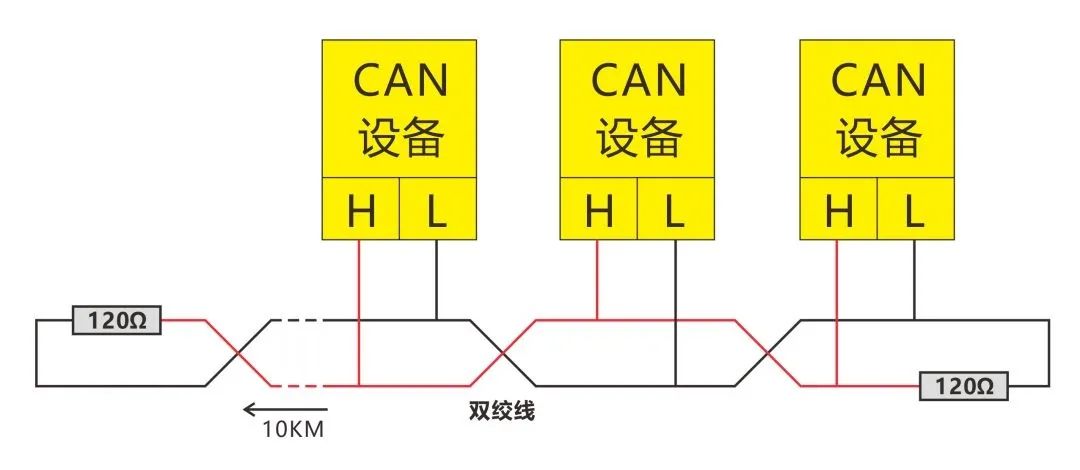

CAN总线网络主要包含CAN_H和CAN_L两条信号线，各个节点通过这两条线进行差分信号传输。为了消除信号反射，总线两端需要连接120欧姆的终端电阻。

CAN支持多主架构，每个节点既可做主机也可做从机。其通信距离可达10公里（低速时），速率最高可达1Mbps（短距离内）。

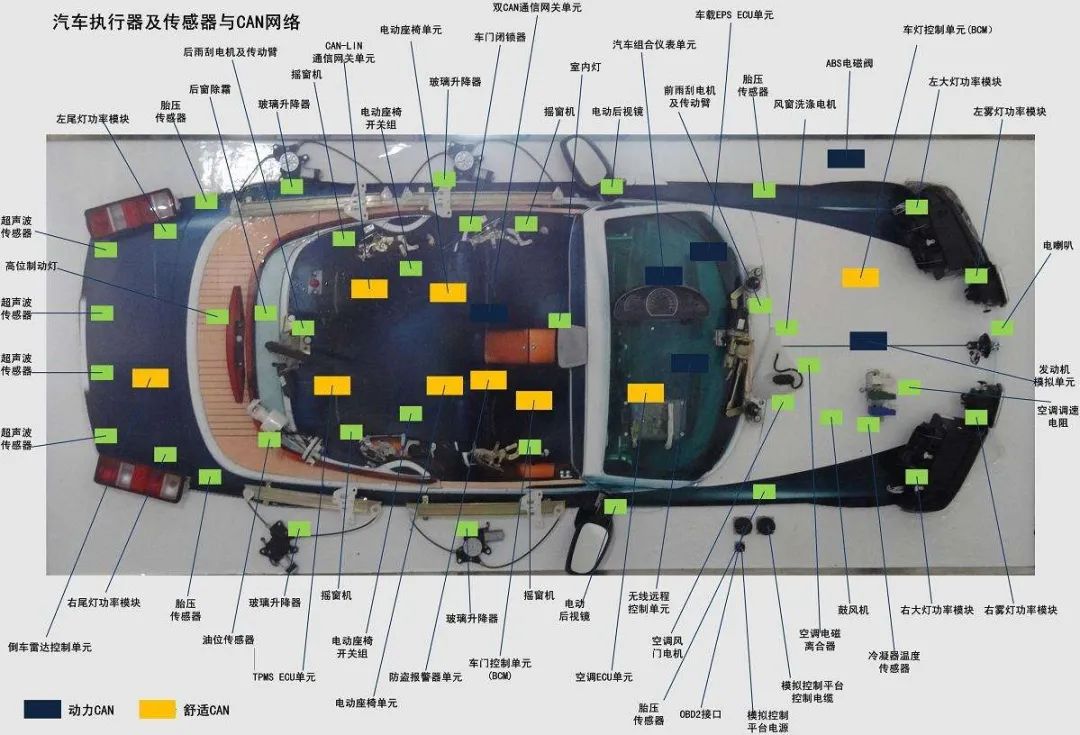

下图展示了CAN总线在汽车内部的广泛应用：

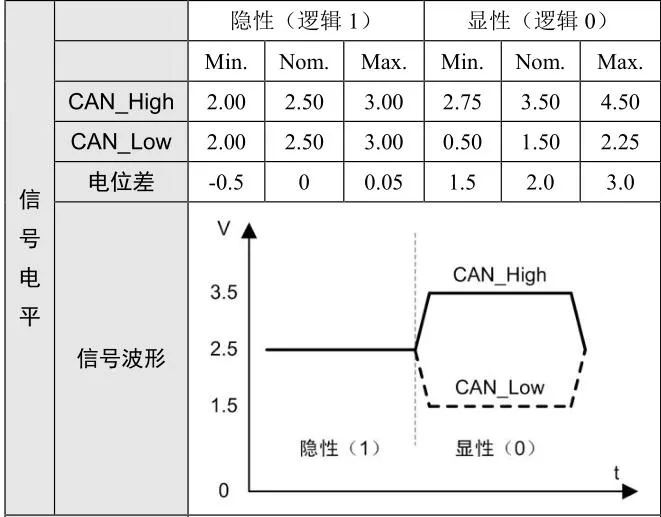

CAN电平逻辑

CAN总线采用“线与”规则进行仲裁：只要有一个节点输出显性位（逻辑0），总线就表现为显性位。因此，逻辑0被称为“显性”，逻辑1被称为“隐性”。

从电位规定来看，CAN_H和CAN_L在隐性时电压均在2.5V左右，电位差为0；在显性时，CAN_H升高至约3.5V，CAN_L降低至约1.5V，产生约2V的差分电压。

USB通信串行总线

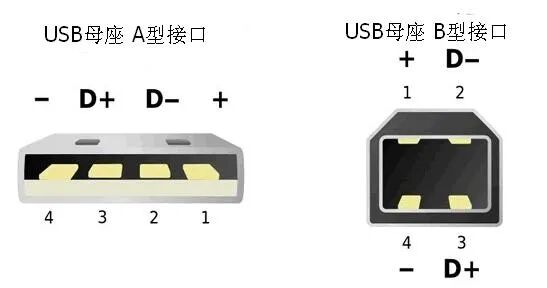

USB（通用串行总线）的物理接口至少包含四根线，其中两根（D+和D-）是用于传输数据的差分信号线。所有复杂的USB协议通信都基于这两根线完成。

USB采用差分传输，同一时刻只能进行一个方向的数据传输，因此是半双工。其编码方式为NRZI（反向不归零），电平不变代表逻辑1，电平跳变代表逻辑0。

USB转TTL

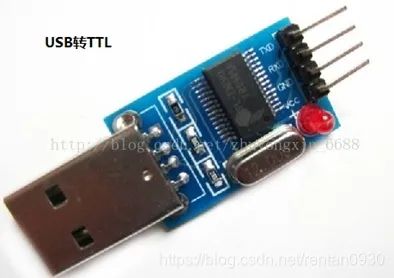

为了实现单片机（TTL UART）与PC（USB）的通信，常使用USB转串口芯片，如CH340、CP2102等。

需要注意的是，单纯的串口通信（如UART）没有复杂的上层协议，而USB通信则包含一套完整的设备枚举、配置、传输协议，因此底层驱动要复杂得多。

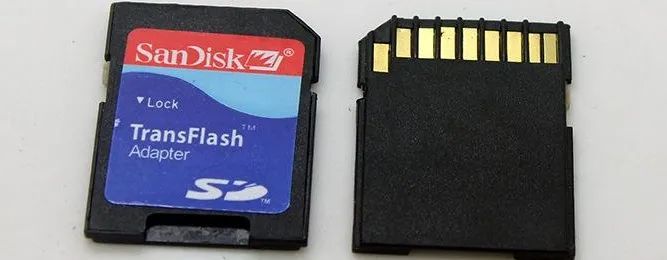

SD卡通信模式

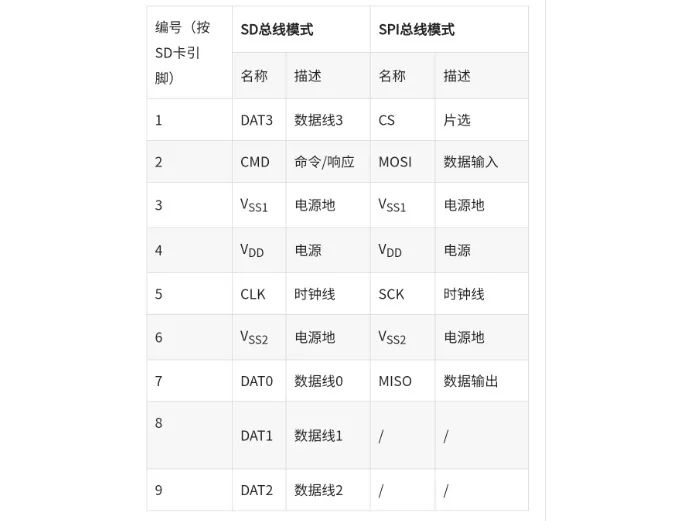

SD卡不仅是一种存储介质，其与主机（如单片机）的通信也有两种模式：

• SD总线模式：使用4条数据线（DAT0-DAT3）、1条命令线（CMD）和1条时钟线（CLK），速度最快。
• SPI总线模式：使用标准的SPI总线（MOSI， MISO， SCLK， CS）进行通信，仅使用1条数据线，兼容性好但速度较慢。

显然，在嵌入式系统中，使用SD总线模式比SPI总线模式的数据传输速率要快数倍。

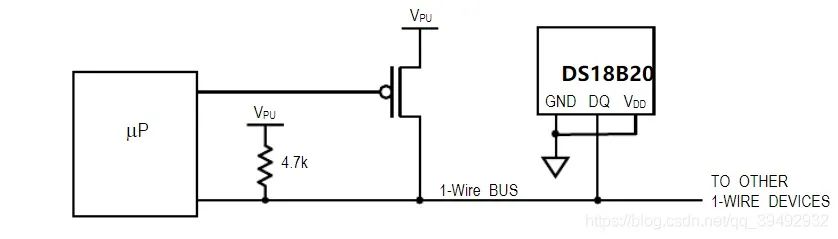

1-WIRE总线

1-Wire（单总线）由Dallas公司推出，是一种异步半双工串行传输技术。它仅用一根信号线，既传输时钟又传输数据，并且能实现双向通信。

1-Wire的数据速率通常为16.3Kbit/s，最高可达142Kbit/s。由于其端口为开源或三态，因此必须外接一个上拉电阻（通常5K~10KΩ）。它常用于耗材识别、电路板或配件认证等场合。

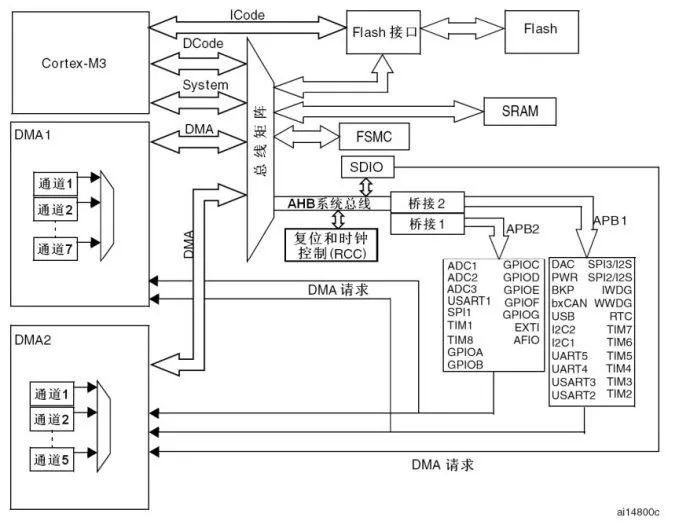

DMA直接存储器访问

DMA（直接存储器访问）是集成在MCU（如STM32）内部的一个硬件模块。它独立于CPU工作，可以在外设（如UART、SPI）和内存之间直接搬运数据，从而将CPU从繁重的数据拷贝工作中解放出来，大大提高系统效率。

你可以把DMA想象成一条专用的高速公路，让数据能够不经过CPU“绕城”而快速直达。不使用DMA当然也能完成数据传输（通过CPU搬运），但效率会低很多。

Ethernet以太网

以太网是目前最普遍的局域网技术。其接口可分为协议层和物理层：

• 协议层：由MAC（媒体访问控制）控制器实现。
• 物理层：包括PHY（物理层）芯片和传输器（通常包含网络变压器）。

现在很多处理器已内置MAC，但需要外接PHY芯片来提供实际的网络物理接口。

网络变压器（或集成在RJ45连接器中）的主要作用有两个：

1. 耦合差分信号，增强抗干扰能力。
2. 隔离网线两端设备的地，保护设备免受外部电压浪涌冲击。

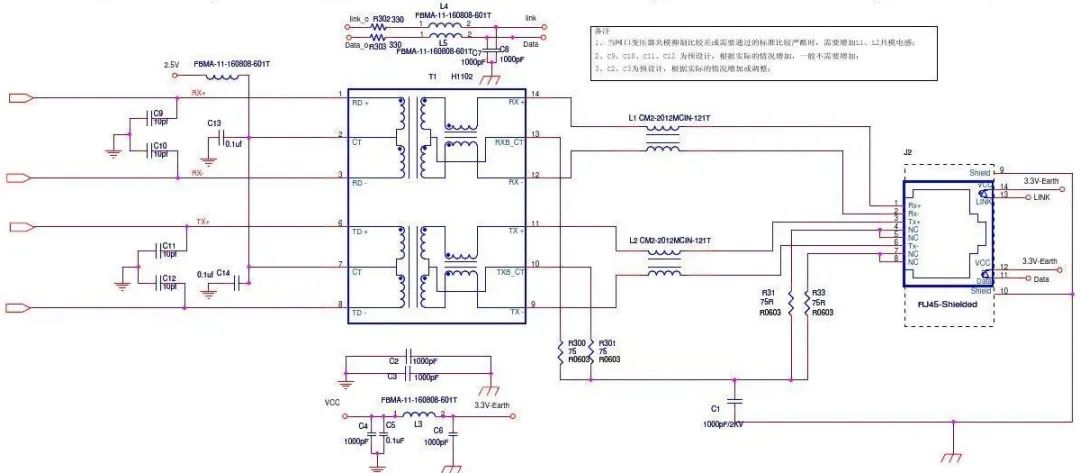

下图是一个典型的以太网接口参考电路设计：

希望这篇梳理能帮助你厘清这些常见通信协议和接口的区别与联系。掌握它们的特点和适用场景，是进行嵌入式系统设计和调试的基础。如果你在实践中对这些协议有独特的应用经验或疑问，欢迎在云栈社区与其他开发者交流探讨。
