在半导体芯片的制造流程中，封装是将微小的裸芯片与外部电路系统连接起来的关键环节。引线框架（Leadframe） 作为封装内部的核心金属结构件，扮演着不可或缺的角色。它不仅是承载芯片的“骨架”，更是连接芯片与外部电路、导出工作热量的“桥梁”，其性能直接关系到半导体器件的电气特性、机械稳定性和长期可靠性，是半导体封装的基础材料之一。
引线框架的定义、结构与核心功能
简单来说，引线框架是一种高精度的金属薄板构件，其主要功能是实现芯片内部电路引出端与外引线的电气连接，形成电气回路，同时为芯片提供机械支撑并起到散热作用。
一个完整的引线框架主要由两大部分构成：芯片焊盘和引脚。
- 芯片焊盘位于框架中心，用于固定和支撑裸芯片。
- 引脚则分为内引脚和外引脚。内引脚通过金丝、铜丝等键合材料与芯片上的焊盘一一对应连接；外引脚则延伸至封装体外，实现芯片与印刷电路板（PCB）的电气连接。
具体来说，引线框架的三大核心功能如下：
- 机械支撑：为质地脆弱的裸芯片提供一个稳固的底座，使其在封装、运输和使用过程中免受外力损害。同时，它与环氧树脂封胶共同作用，实现对芯片的全方位保护。
- 电气连接：作为芯片与外部电路之间的信号传输通道，引线框架的引脚负责传送电源和信号。其材质的导电率、引脚尺寸及布局设计直接影响着信号完整性、电阻损耗和寄生参数，这对高速信号传输尤为关键。
- 散热通道：芯片工作时会产生大量热量，引线框架利用金属材料的优异导热性，能迅速将热量导出至封装外部，有效降低芯片工作温度，保障器件的稳定运行。这对于功率器件和车规芯片等高功耗产品至关重要。
引线框架的材料选择与加工工艺
引线框架的性能在很大程度上取决于其材质和加工工艺。

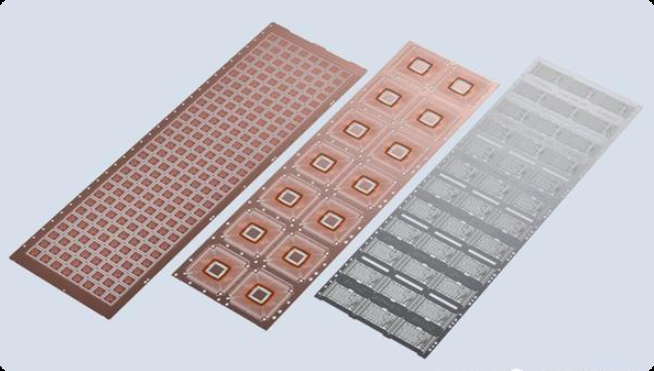

在材料方面，主流选择包括铜合金和铁镍合金（又称42号合金）。铜合金因其优异的导电导热性能、适中的机械强度和成本可控性，已成为目前市场的主流选择。而42号合金的热膨胀系数与硅芯片更为接近，在高精度、高可靠性的军工、航天等领域仍占有一席之地。在实际应用中，需要根据器件的具体需求，在计算机基础的逻辑下权衡材料的各项性质，如粘接性、热膨胀系数匹配度、热导率、电导率及机械强度等。例如，虽然42号合金的机械强度和柔顺性优于铜合金，但铜合金在导热和导电性能上的优势极为明显，这也是其应用日益广泛的原因。

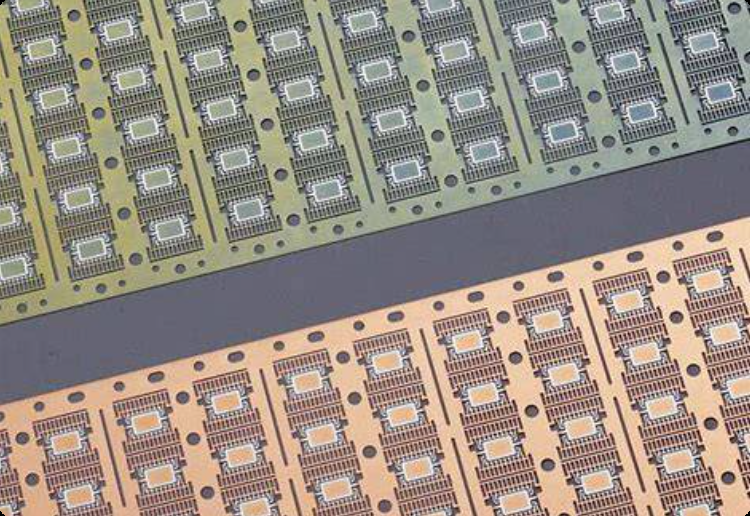

在加工工艺方面，主要有冲压和蚀刻两种。
- 冲压工艺通过精密模具高速冲裁成型，生产效率高，适合大批量生产。
- 蚀刻工艺则利用光化学腐蚀进行加工，精度更高，能够处理更细密的引脚和更复杂的结构，适合小批量、高引脚数的产品。
这两种工艺各有优劣，共同支撑起不同层次的市场需求。
引线框架的关键表面处理技术
为了提升引线框架的可靠性、可焊性和环保性能，表面处理是关键一环。其中，预电镀框架（PPF） 技术是实现无铅化的重要方向。
PPF工艺通过在铜基底上一次电镀多层金属（如镍-钯-金或镍-钯-银-金），替代了封装完成后的传统镀锡工艺。这不仅符合绿色环保要求，消除了锡须生长带来的短路风险，还因简化了封装流程而为制造商节省了设备、时间和空间成本。在该结构中，镍层提供可焊性基础，钯层作为阻挡层防止镍金互扩散，而薄薄的金层则用于保护镍层不被氧化。
此外，为了增强引线框架与封装树脂的结合力，防止分层失效，表面粗化工艺被广泛应用。传统的微蚀刻工艺成本较低，但稳定性难以控制；铜氧化（棕化）工艺可靠性好，但成本较高。为此，业界开发了采用电解电镀方式的新型铜粗化工艺，旨在平衡成本与稳定性，进一步提升框架的粘接性能。
随着半导体技术向小型化、多样化和高可靠性方向发展，引线框架也面临着更严峻的挑战，如更细的引脚间距、更复杂的定制化设计，以及在汽车、工业等领域的严苛应用要求。未来，引线框架将朝着更高密度、更高可靠性和更低成本的方向持续演进。对这些底层材料与工艺的深入探讨，也是云栈社区等开发者技术社区关注的重要领域。 |
