Wafer Edge Trimming晶圆边缘修整详解：工艺原理与在先进封装中的关键作用

在半导体制造的复杂流程中，晶圆边缘的处理是一项关乎最终产品良率与可靠性的精细工艺。Wafer Edge Trimming，即晶圆边缘修整，正是这样一道在微观世界里施展“魔法”的关键工序。它虽不起眼，却直接影响着芯片能否顺利诞生。

工艺定义与核心目的

简单来说，Wafer Edge Trimming是一种对晶圆边缘进行处理的技术，通过去除边缘多余的材料，使晶圆边缘达到特定的形状和尺寸要求。这一工序通常在晶圆完成光刻、蚀刻、掺杂等电路成型工艺后进行。

其核心目的在于消除晶圆边缘这一天然薄弱区域带来的各种风险。由于晶圆边缘本身为圆弧倒角，且在制造过程中，边缘部分因工艺条件差异，可能存在结晶质量不佳、图形转移精度差等缺陷。如果不加处理，这些薄弱区和缺陷在后续的薄化、键合、搬运等过程中极易因应力集中发生崩边、裂纹，甚至整片碎裂，并可能影响到临近的芯片，降低产品良率。因此，通过修整切除边缘有缺陷的部分，可以有效保障内部芯片的质量与性能稳定性。

主要工艺方法与流程

实现晶圆边缘修整主要有三种技术路径。

• 机械切割：使用高精度金刚石刀片进行磨削，优势是速度快，适用于精度要求不高的场景，但可能引入微小裂纹。
• 激光切割：利用高能激光束非接触式地使材料熔化或汽化，能实现高精度和复杂形状的修整，但设备成本相对较高。
• 化学蚀刻：通过化学溶液与边缘材料发生反应来精确去除，不会产生机械应力，适合对边缘质量要求极高的产品，但工艺控制相对复杂。

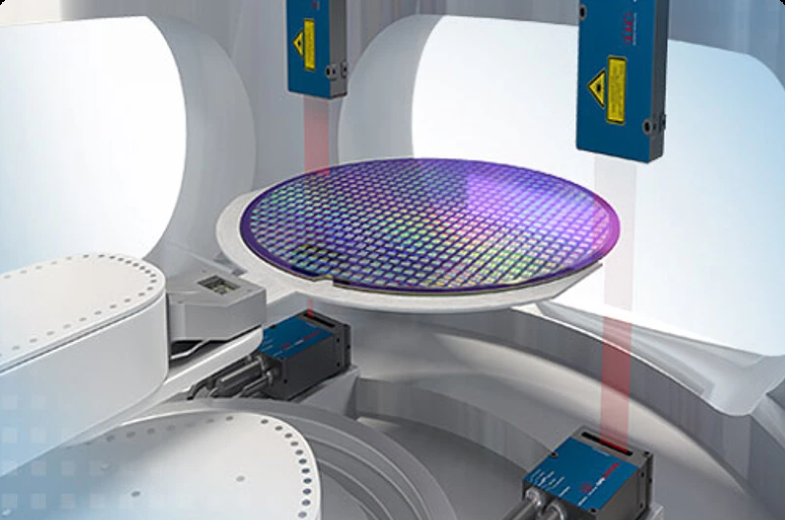

无论采用哪种方法，标准的工艺流程都包含几个关键步骤：首先通过光学或电子束等手段对晶圆进行全面检测，确定边缘缺陷的分布；接着根据检测结果和最终要求，规划修整工艺并设定具体参数；随后执行边缘修整，并实时监控以确保一致性；最后在修整完成后再次检测，确认边缘的形状、尺寸及质量是否符合标准。

在晶圆键合与先进封装中的关键作用

在晶圆键合工艺中，Edge Trimming（常被称为“去边”）的意义尤为突出。通过使用宽刃砂轮对晶圆外周进行研磨，将原本的圆弧边缘切除（通常在300mm晶圆上切除0.5至1.0mm），形成直壁或直角边缘。这一处理在多个方面提升了工艺的稳定性。

• 提升结构强度：修整后边缘强度的提升，有效防止了在薄化（Backgrinding）、减薄等工序中的崩裂，使得晶圆可以减薄至更低的厚度（如50μm以下）。
• 优化键合质量：平整的边缘消除了膜厚不均和颗粒残留，使得键合时压力分布更均匀，界面贴合更紧密，从而显著减少了空洞和气泡，提升了键合强度。
• 释放内应力：修整重塑了边缘几何形状，有效释放了在临时键合、解键合及热循环过程中产生的边缘应力，降低了晶圆翘曲和界面分层的风险。

正因如此，边缘修整已成为3D堆叠、硅通孔（TSV）、高带宽存储器（HBM）等先进封装中晶圆对晶圆（W2W）键合的关键前处理工序，为多层堆叠的对准精度与界面可靠性提供了重要保障。

总结

Wafer Edge Trimming虽是半导体制造中的一个小环节，但它对芯片质量、生产效率和成本控制都有着直接影响。不做这道工序，可能会面临薄化或键合时的崩裂、键合界面的空洞与结合力不足、晶圆翘曲以及后续工艺中的膜层脱落等一系列问题。
