在数字信号处理中，时域与频域分析时，常常会听到一个说法：频域数据补零会让时域数据内插。
这是什么意思呢？简单来说，就是在我们已有的频域数据中，再额外添加一些值为零的数据点，然后对这个扩充后的序列做 IFFT（逆傅里叶变换），得到的时域波形看起来会变得更加平滑、“细腻”，也就是分辨率提高了。
对于“频域补零 -> 时域内插”这个现象，有一种非常朴素的理解角度：
- 频域数据本身已经包含了所有构成时域信号的正弦波分量信息。IFFT 之后，时域波形是否细腻，本质上取决于时域数据点的数量是否足够多。
- FFT/IFFT 运算有一个基本特性：变换前后的序列长度（即数据点数）是保持一致的。
基于以上两点，我们就能推理出：为了让时域点数变多，唯一的方法就是在频域数据中“无中生有”地加入一些新的数据点。既然我们不想（或不能）改变原有信号的真实成分，那么最合理的方式就是在原本不包含信息的高频部分补上值为 0 的点。这样一来，频域序列变长了，IFFT 出来的时域序列点数自然也就增加了。这正是频域补零让时域采样点增加的直观解释。

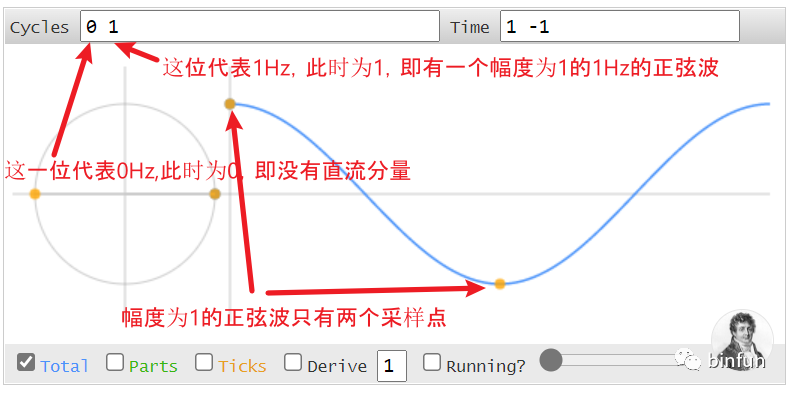

为了更形象地理解这一点，我们可以借助傅里叶级数的可视化工具来看几个例子。下图展示了一个最简单的例子：一个幅度为1、频率为1Hz的正弦波，在频域中，只有1Hz对应的位置有值，其他位置为零。由于只有两个频点，其对应的时域也只有两个采样点。
现在，我们尝试在频域的高频位置补两个零。

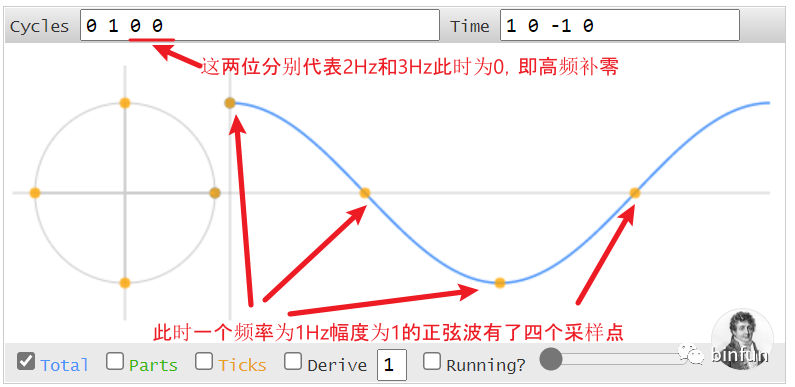

可以看到，正弦波的周期时间没有变化，但由于时域的采样点从2个增加到了4个，波形看起来就“细腻”了不少，这就是内插的效果。
这个示例图来自一个非常有帮助的 傅里叶级数 交互式演示网页（源码在 https://gist.github.com/kazad/8bb682da198db597558c）。它对于建立时域与频域的直观感受非常有帮助。

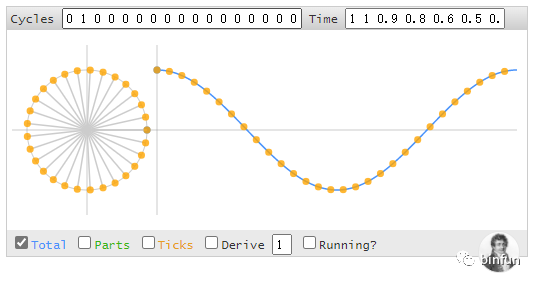

如果我们继续增加补零的数量，那么这些采样点就会越来越密集，最终无限逼近一个连续、光滑的正弦波。
通过以上示例，从直观上理解“频域补零 -> 时域插值”这个过程是完全没有问题的。
但是，上面的例子在FFT的语境下存在一个“问题”
在 FFT 的实际操作中，上图对频点顺序的描述并不准确。更符合 FFT 惯例的排列方式应该是下图这样：
在实践中，对 FFT 得到的频域结果进行补零时，零应该补在序列的中间位置（即高频部分），然后再进行 IFFT 转换回时域。 记住这条操作规则就足够了。而下面的内容，则是我个人对这个规则背后原理的一种朴素解释。
要理解为什么补零要补在中间，我们不得不再次请出那个略显神秘的概念：负频率。
细看上图，对于一个长度为 4 的序列，在 FFT 的频域表示中，第 3 个频点（对应 3Hz）的数学本质，实际上等同于 -1Hz。从这个角度看，上面两种图示在理论层面都是“正确”的……
如何理解呢？在 DFT/FFT 的计算框架中，计算 3Hz 分量时，会生成一个相位序列（为方便显示，省略了 2π）：[0， -3/4， -6/4， -9/4]。这个序列可以被视为顺时针依次递增 3/4 个圆周（2π），因此它代表了 3Hz 的正向旋转。
然而，这个序列 [0, -3/4, -6/4, -9/4] 可以化简为 [0, -3/4, -2/4, -1/4]（因为相位模 2π 后等价）。如果按这个简化后的序列来看，它又表现为逆时针依次递增 1/4 个圆周，这恰恰符合 -1Hz（即反向旋转 1Hz）的定义。
所以，一个核心的观点是：正频率对应顺时针采样，负频率对应逆时针采样。 这是理解 FFT 频谱对称性的关键。

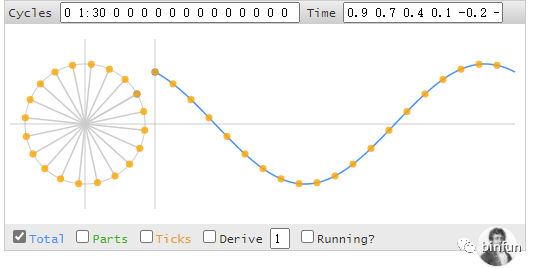

让我们用一个带有初始相位的例子来加深理解。假设有一个 1Hz 的频点，我们给它设置 30 度的初始相位，然后在序列末尾补零。此时，从正频率视角（1Hz）来看，其波形如下：

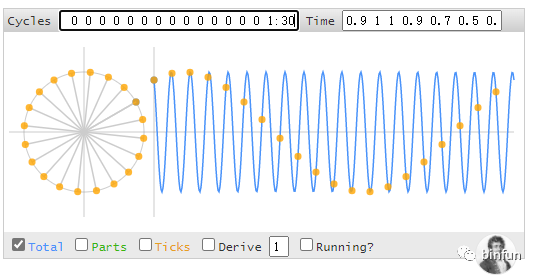

现在，我们换一个视角，把同一个数据看作是 -1Hz 的信号，并按照 FFT 的规则在序列中间（高频部分）补零。观察下图由黄色采样点连成的线，此时它呈现为一个 -1Hz 的正弦波。

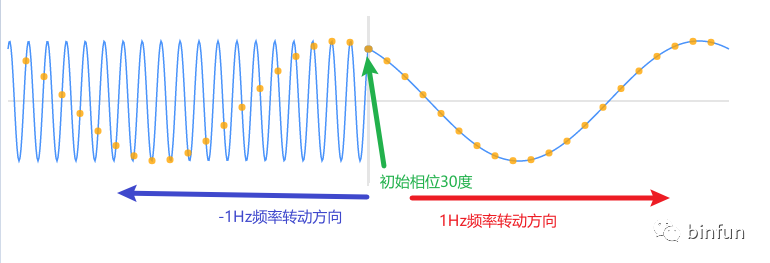

将上面两张图的核心信息（黄色采样点及其运动趋势）结合起来看，可以更清晰地对比正负频率的差异：
理解 数字信号处理 中的这些概念，有时就像换个角度看世界。我们对信号“是什么”的认知，很大程度上取决于我们选择用何种“频率视角”去观察和解释它。希望这次的探讨，能帮助你在 云栈社区 的后续学习和实践中，更自如地运用这些工具。
