FPGA配置总线选型指南：APB、AHB-Lite与AXI-Lite的工程痛点与应用场景

在 SoC、FPGA IP、外设控制器等系统中，配置通路（Configuration Bus）几乎无处不在——寄存器读写、状态回读、DMA 触发、控制接口、模块初始化这些都离不开一条稳定可靠的配置总线。
在实际设计中，工程师往往需要在APB、AHB、AXI-Lite之间做权衡与选择。

这三种协议各有优点，也各自带着不容忽视的工程痛点。
虽然配置通路本身属于低速域，看起来不复杂，但真正落地到几十个外设、跨时钟域、压时序、做流水线、处理读写语义一致性时，往往会暴露出各种棘手问题。

本文基于实际工程经验，讨论 APB / AHB / AXI-Lite 在真实项目中的常见痛点和使用场景。

APB

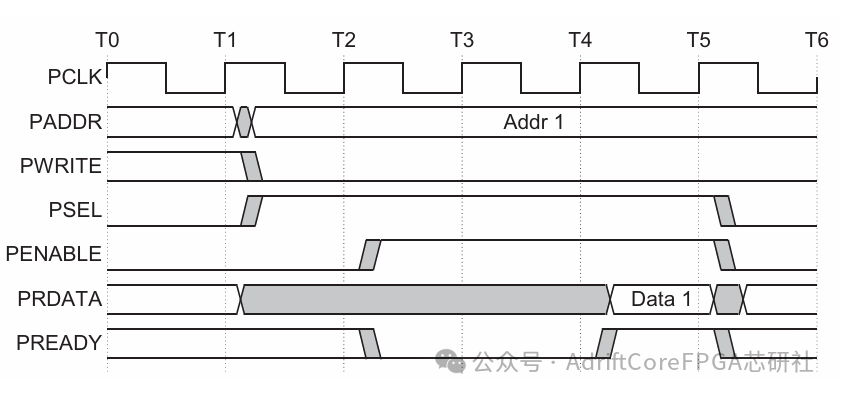

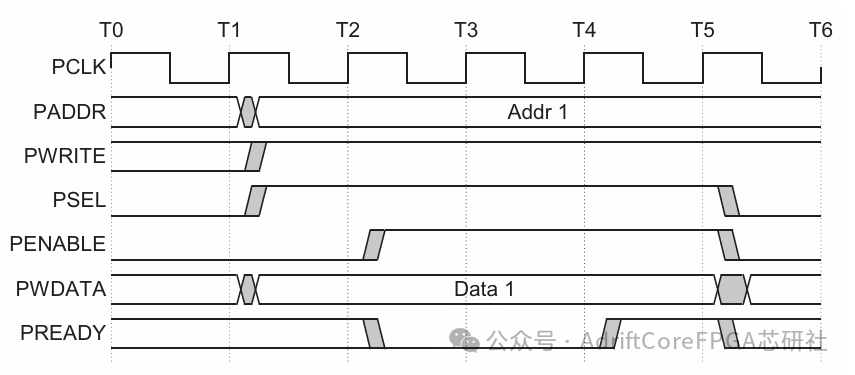

APB 是最简单的一类总线协议，在众多 IC 设计和 FPGA 项目中被大量使用。它无流水、无突发，控制信号少、时序关系简单，在所有常见总线中资源占用理论上最小。其优点是简单、稳定、易集成；缺点同样明显：带宽与性能有限。
在大多数配置场景中，只是写寄存器、回读状态，对性能需求并不高，因此 APB 能在各类 SoC 中广泛应用超过 20 年。

然而，APB 的简单只在系统规划良好的前提下成立。当初期没有做好 APB slave地址空间的规划，例如一个 master 需要连接几十路 slave 时，复杂度就会急剧上升。

时序收敛难度陡增

APB 信号数量虽然不多，但组合逻辑比例很大。当你把几十路 PSEL、读写分配、多路选择器等全部堆在一个大型交叉开关中，综合之后会出现典型问题：

• 长组合路径链条过多
• 分布式逻辑跨区域布局
• 极高的扇出
• 全局走线拉得非常长

最终结果很容易是：时序全面崩坏。

APB 极不适合做流水线

在 SoC 中通过切割关键路径插入寄存器，是传统且有效的时序优化手段。但 APB 具有一些独特缺陷，使得流水线化十分困难：

• APB 没有完整的握手机制
• 时序依赖固定的两拍协议 + 半同步行为
• 读写共享通路，不像 AXI 那样天然分离
• 写路径可能只有一条，而 PREADY / PRDATA 却可能来自几十路，从而难以统一处理

在这种情况下，随意插入寄存器非常容易破坏协议时序图，例如：

• PSEL / PENABLE 的时序关系被打乱
• PREADY 反馈延迟不一致
• PRDATA 返回周期无法与手册周期要求匹配

即便强行做成了流水线，它也不会像 AXI-Stream 那样形成一致、标准的结构。由于读写通路不分离、通道数不对称、反馈路径复杂，实现最终往往会变成一团难以维护的复杂逻辑。

更糟糕的是，当系统已经发展到几十路 slave，这时候想再做分区规划、把 slave 进一步级联或分层，往往已经为时已晚。此阶段想要重构 APB 配置通路意味着：
需要重新推导、重新规划整个路径，工作量巨大。

AXI-Lite

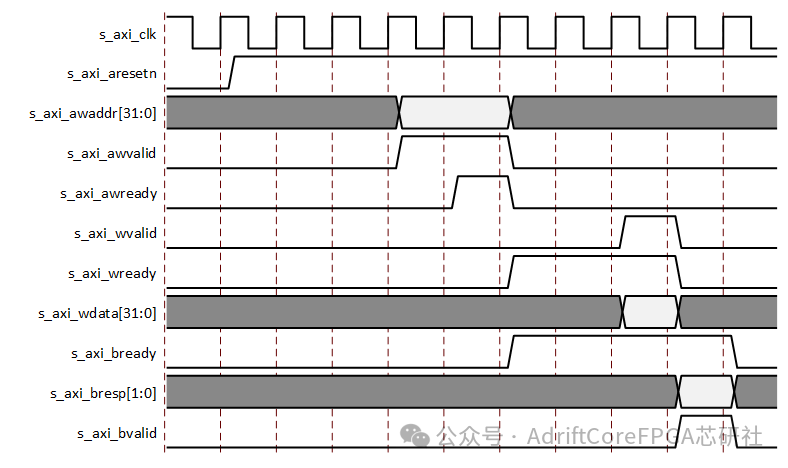

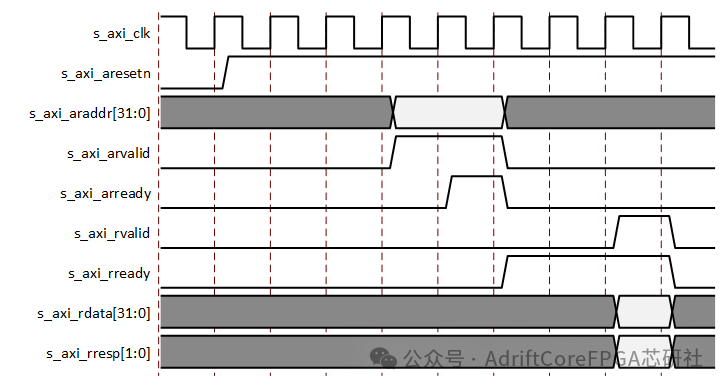

AXI-Lite 是 AXI 协议的精简版本，主要用于配置类访问。其请求、数据与响应完全分离，包含五个独立通道：AR、AW、W、R、B。
与完整 AXI 不同，AXI-Lite不支持突发传输，也没有事务 ID，因此仅支持单次访问。然而，它允许：

• AR 通道连续握手（连续发起读请求）
• AW/W 通道连续握手（连续发起写请求）
• 读写并行执行（读写通道完全独立）

因此在 Xilinx IP、Intel IP 等主流平台中，AXI-Lite 是默认的配置通路方案。

多子系统下的顺序不可控问题

在多个 Slave 并存的系统中，AXI-Lite 的并行读写机制可能会让顺序处理变得异常棘手。例如，依次发起了两次读访问：

1. Read SLAVE_A
2. Read SLAVE_B

AXI-Lite不保证返回顺序与发出顺序一致。
由于读通道是完全独立且可并发的，SLAVE_B 的响应可能比 SLAVE_A 更早返回。
在多 SLAVE 情况下，读写之间不存在全局顺序，设计者预期的“先发起的 READ 会先回来”并不被协议保证。

因此，如果系统逻辑需要顺序语义（例如状态机严格依赖先后顺序），就需要额外的顺序控制手段，例如：

• 顺序 FIFO（请求顺序缓存）
• 标签（人为添加事务 ID）
• 状态同步机制
• 或者直接给每个子系统分配独立的控制端口

这些都是额外的工程成本。
在特殊场景中，如果连续访问的是同一个 slave，内部顺序通常不会被打乱，但跨 slave 就必须显式处理。

硬件资源与结构复杂度更高

由于 AXI-Lite 的五通道是分离的，并且允许连续发起请求，因此需要一定的未完成事务处理能力（哪怕只有 1 层），也导致：

• 接线较 APB 明显复杂
• 资源成本更高
• 交叉开关、仲裁、通道同步逻辑更重

换句话说，AXI-Lite 在灵活性和并行性上优于 APB，解决了 APB 难以做流水线的痛点，但其工程成本和硬件复杂度也随之提高。

AHB-Lite

AHB-Lite 是 AMBA AHB 协议的精简版本，主要用于中等带宽的外设访问与配置类场景。
相比完整 AHB，AHB-Lite去掉了多主机仲裁，但保留了 AHB 的关键特性：
流水化、单周期地址阶段 + 数据阶段解耦、支持突发传输、支持反压。

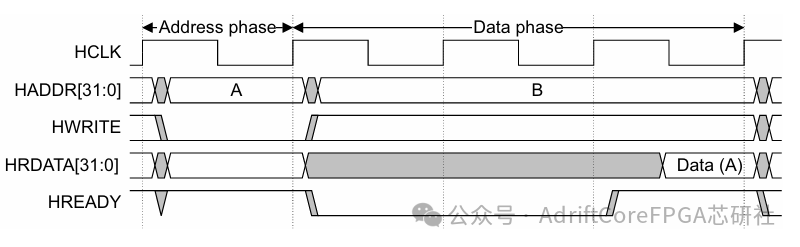

在 AHB-Lite 中，每一次访问由两部分组成：

• 地址阶段：由 HADDR、HTRANS、HWRITE 等信号描述
• 数据阶段：由 HRDATA、HWDATA、HREADY、HRESP 等信号描述

两个阶段是严格对齐但可流水化的，也就是说：

• 当前周期发送地址
• 下一个周期就可以发送下一次地址
• 数据返回与否由 slave 的 HREADY 控制

这种结构比 APB 灵活，也比 AXI 简单。

但是，AHB-Lite 也存在一些现实痛点。

HREADY 同时影响控制与数据阶段

AHB 最让工程师头疼的地方在于HREADY 信号承担了两重语义：

• 表示“本拍的数据是否有效”
• 表示“下一拍的地址/控制阶段是否可以推进”

这会带来典型的工程实现难题：上一个数据阶段的 ready 会影响当前地址/控制阶段。
例如，在写 SLAVE_A 的数据的下一拍，如果要访问 SLAVE_B，HREADY 已经切换到 SLAVE_B 上，而 SLAVE_A 的数据阶段可能还未完成。
因此在设计 slave 时，通常需要处理两个 ready 信号：

• 总线侧的 HREADY（输入 ready），用于控制数据传输
• Slave 输出的 HREADY，用于表明数据已经被接收

主流 FPGA 支持不足

在 FPGA 工程中，AHB 还存在另一个痛点：生态与工具支持有限。

• 主流 FPGA 的生态几乎都以 AXI 为主
• AHB 不像 APB 那样简单，也缺少官方互联 IP
• Vivado/Quartus 等工具对 AHB 的参考设计和自动生成支持非常有限
• 很少有工程师愿意在 FPGA 中自己实现一套 AHB 互联

因此，尽管 AHB 有其优势，实际使用时需要付出更多工程成本。

AHB 的工程实用性

尽管存在这些痛点，但在特定规模的配置总线场景下，AHB-Lite 仍然非常实用：

• 它解决了 APB 难以做流水线的问题
• 它避免了 AXI-Lite 需要手动管理顺序语义的麻烦
• 同时，AHB-Lite 的复杂度介于 APB 和 AXI-Lite 之间，既不太弱，也不过于臃肿

因此，对于中等规模的配置通路，AHB-Lite 往往是工程上最折中的选择。

总结

在实际 SoC、FPGA IP 与外设控制器设计中，配置总线的选择往往是权衡稳定性、性能与工程成本的折中，这也是系统架构设计中的重要一环。

总线类型	优点	缺点	工程适用场景
APB	简单、易集成、资源占用低	读写共享通路、不易流水线、时序闭合难	小规模配置总线、低速寄存器访问
AXI-Lite	读写通道独立、支持并行、可连续请求	顺序不可控、通道多、硬件成本高	高并发配置需求、需要多主/多从支持
AHB-Lite	地址/数据阶段解耦、可流水化、支持反压	HREADY 双重语义复杂、FPGA 工具生态弱	中等规模配置总线、需要流水线且顺序重要

从工程实践来看：

APB 适合简单、低速配置场景，资源占用最小，但在系统规模扩大、跨时钟域或多 slave 情况下容易遇到时序收敛和流水线难题。

AXI-Lite 灵活性高，读写通道独立且可并行，但需要手动管理顺序语义，硬件复杂度和接线成本高。

AHB-Lite 在中等规模配置总线中最为折中：它既解决了 APB 难以流水线化的痛点，也规避了 AXI-Lite 的顺序管理麻烦，同时硬件复杂度适中，但需要处理 HREADY 双重语义，并且在 FPGA 中缺乏工具支持。
