Intel Nova Lake核心规格曝光：52核288MB缓存与DDR5-8000内存支持，2026年底登场

Intel的下一代桌面处理器蓝图愈发清晰。在通过酷睿Ultra 200K（Arrow Lake Refresh）系列稳住阵脚后，代号为Nova Lake的旗舰产品正蓄势待发，其核心目标直指游戏性能的王者宝座。

根据官方路线图，Nova Lake将被命名为Core Ultra 400S系列。最让DIY玩家欣慰的改进之一，是全新的LGA1954封装接口。它不仅保持了与现有LGA1851平台散热器的兼容性，更关键的是引入了前向兼容设计，预示着未来多代处理器可沿用此接口，有望改变以往“一代一换”的局面。

核心架构与缓存革新

在核心规格上，Nova Lake进行了全面换代。它采用了全新的Coyote Cove性能核（P-core）与ArcticWolf能效核（E-core），相较于当前的Lion Cove与Skymont组合，据称IPC（每时钟周期指令数）提升幅度高达20%。此外，全系列标配4个低功耗核心（LP E-core）、第六代NPU AI引擎以及搭载2个Xe3核心的核芯显卡。

然而，真正的“杀手锏”在于其专为应对AMD 3D V-Cache而设计的bLLC（带宽末级缓存）。根据泄露的规格表，该缓存容量将从144MB一路覆盖至惊人的288MB，旨在通过大幅增加片上缓存来降低内存访问延迟，直接挑战AMD在游戏领域的传统优势。

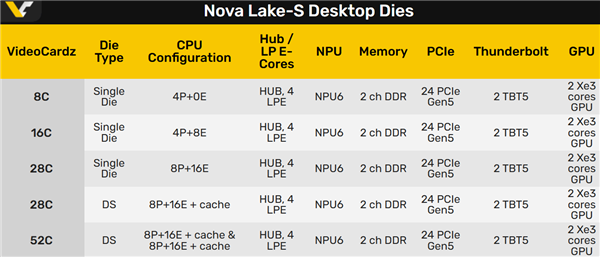

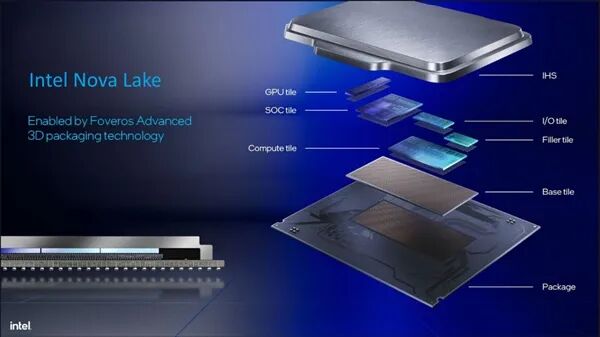

Intel为Nova Lake规划了五种不同的芯片设计（Die）。其中三款为单计算模块，分别配备8核、16核和28核，面向主流市场。另外两款双计算模块（DS）则是性能担当：28核版本配备144MB bLLC缓存；而旗舰型号直接将核心数推至52个（16个P核+32个E核），并拥有翻倍的288MB缓存。同时，一款44核的次旗舰型号也在规划之中。

完整产品线与功耗设计

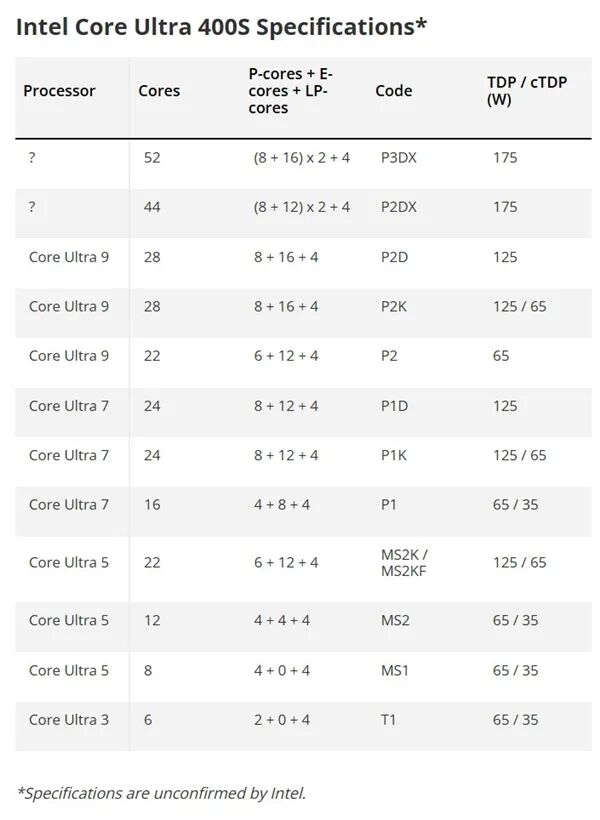

整个Core Ultra 400S系列目前规划了多达13款SKU，全面覆盖从酷睿Ultra 3到酷睿Ultra 9的等级。值得注意的是，最高端的52核与44核型号，很可能意味着Intel沉寂多年的发烧级HEDT平台将以新面貌回归。

在功耗方面，Intel为顶级型号新增了175W的TDP档位，相比当前旗舰的125W有显著提升。主流的解锁版处理器将维持125W TDP，并继续提供65W和35W的低功耗版本，以满足不同装机场景的需求。

其他规格也堪称豪华：原生支持DDR5-8000高频内存及ECC功能，提供24条PCIe 5.0通道，为独显预留完整的PCIe 5.0 x16带宽，并支持最多8块SSD。双原生雷电5接口和Wi-Fi 7技术也将成为标配。

按照计划，Nova Lake处理器预计于2026年底发布，业界普遍推测其实际上市时间可能在2027年初。

或推超强核显版本

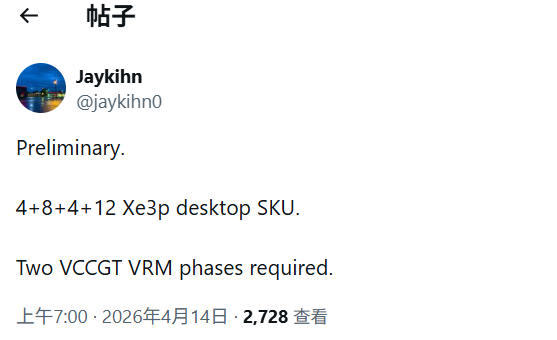

除了常规型号，最新传闻指出Intel可能正在规划一个核显特别强大的桌面版本。该版本或将配备多达12个Xe3P核心——Xe3P被视为比Xe3更具革新性的新一代图形架构。

根据爆料信息，为了驱动如此规模的核显，主板必须为其提供独立的两相VCCGT供电。在计算机体系结构中，这种为特定模块强化供电的设计，通常意味着该模块被赋予了极高的性能预期。

据悉，这款处理器可能采用4个P核、8个E核加4个LPE核的CPU配置，即酷睿Ultra 7级别。如果该版本最终落地，它将直接与AMD的G系列APU展开竞争，为不需要独立显卡的高性能迷你主机或主流游戏平台提供新的选择。

从规格蓝图来看，Intel Nova Lake无疑是一次从接口、核心、缓存到I/O能力的全方位跃进。其最终能否在2027年从AMD手中夺回游戏性能的王冠，值得所有硬件爱好者持续关注。想了解更多前沿硬件资讯与技术解读，欢迎访问云栈社区参与讨论。
