在硬件设计与电力电子领域，功率MOSFET（金属-氧化物半导体场效应晶体管）是最核心的开关器件之一。它本质上是一个电压控制型电子开关，能够通过微小的栅极电压信号，高效地控制大电流的通路与断路。理解其各项特性参数，是进行可靠电路设计的基础。
MOSFET的核心应用场景
由于其高效、快速及易驱动的特点，功率MOSFET在现代电子设备中无处不在：
-

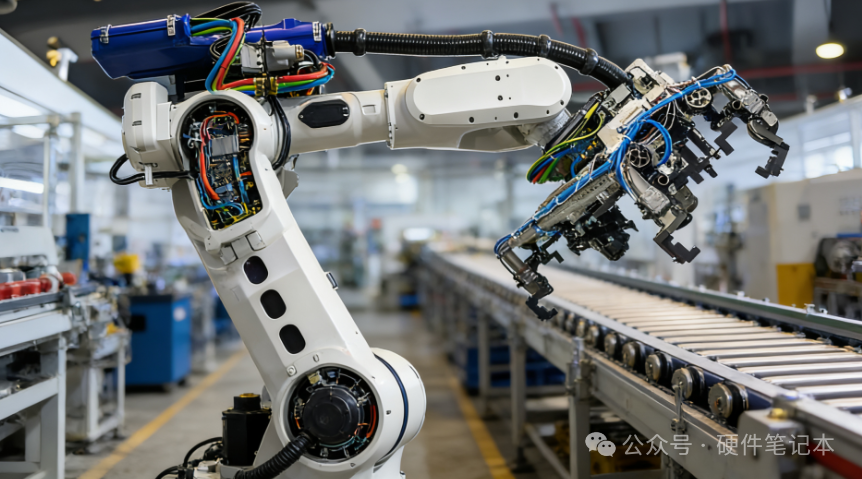

电机驱动：在无人机电调、电动车控制器、工业机械臂等设备中，用于精确控制电机的转速、转向与扭矩。
-
电源转换：构成各类开关电源（如手机充电器、PC电源、车载逆变器）的核心。MOSFET工作于高频开关状态（几十kHz至数MHz），实现高达90%以上的电能转换效率，是现代电源架构的基石。
-
电池管理（BMS）：在电动工具、新能源汽车的电池管理系统中，作为主控开关，实现电池组的充放电管理、过流保护等功能，防止电池过充或过放。
可以说，任何涉及电能高效控制与变换的电路，功率MOSFET都是无法绕开的关键元件。
关键参数解析：设计的“红线”与“基准”

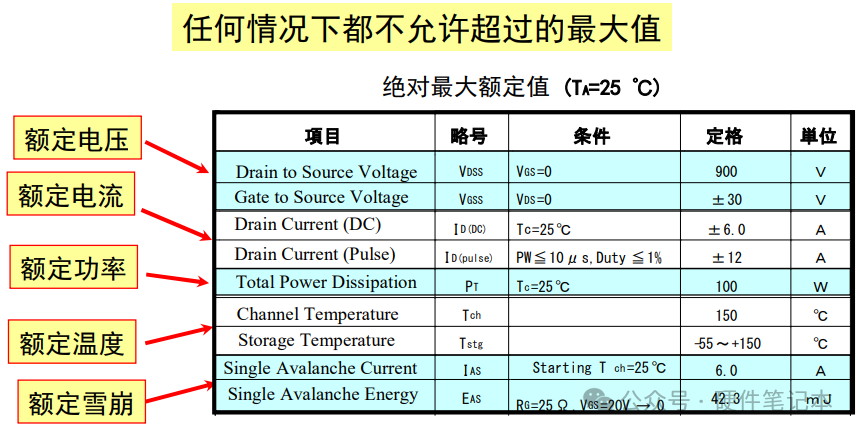

1. 绝对最大额定值：不可逾越的边界
这些参数定义了MOSFET的安全工作极限，一旦超出，器件将面临永久损坏的风险。
- 电压耐受值（VDSS， VGSS）：分别代表漏-源极与栅-源极能承受的最高电压。栅极电压（VGSS）尤其敏感，通常仅为±20V或±30V，驱动电压稍有过冲就可能导致栅氧层击穿。
- 电流上限（ID， IDM）：包括连续漏极电流（ID）和脉冲漏极电流（IDM）。电机启动等场景的瞬间大电流属于脉冲电流，只要脉冲宽度在规格书规定内，器件可以承受。
- 结温与存储温度（Tj， Tstg）：沟道结温（Tj）通常最高为150℃或175℃。存储温度（Tstg）范围常见为-55℃ 至 150℃。温度是影响可靠性的首要因素。

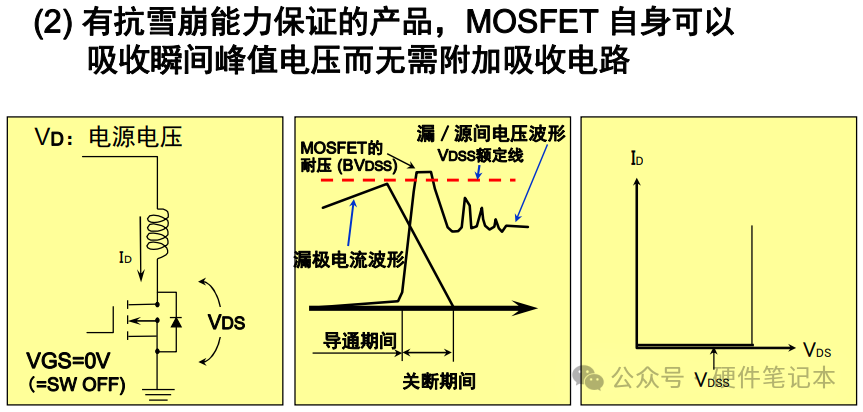

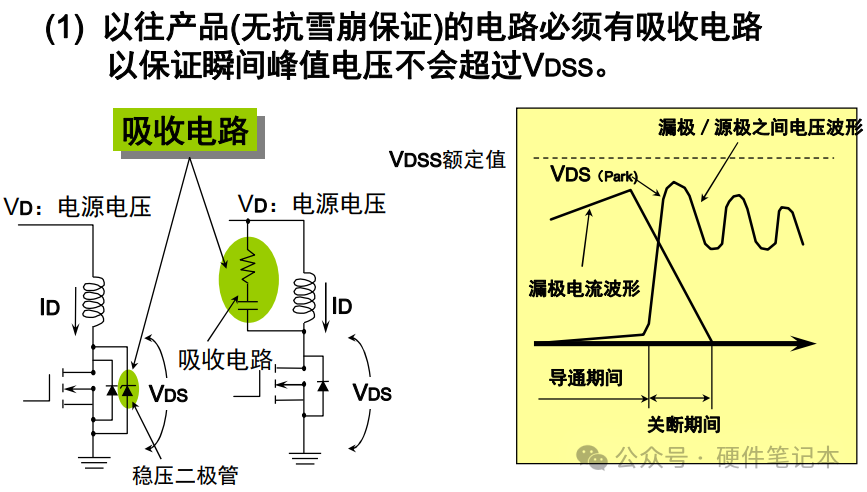

- 雪崩耐量（EAS）：这是一个重要特性。当驱动感性负载（如电机、电感）时，关断瞬间会产生很高的反向电动势。具有高雪崩能量的MOSFET可以吸收这部分能量，减少甚至省去外部吸收电路（如RC Snubber），简化系统设计并提升可靠性。
2. 电气特性参数：性能的衡量标尺
- 静态参数：

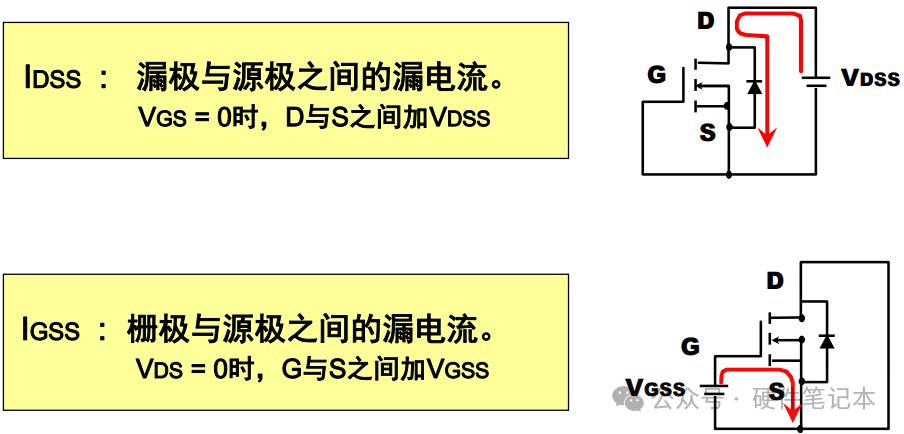

- 漏电流（IDSS， IGSS）：器件关断时微小电流，越小越好。
- 阈值电压（VGS(th)）：使MOSFET开始导通的最小栅源电压，通常为2-4V。
- 导通电阻（RDS(on)）：最关键参数之一。它决定了器件导通状态下的功率损耗（P_loss = I² * RDS(on)）。此值随温度升高而显著增大。
- 动态参数：

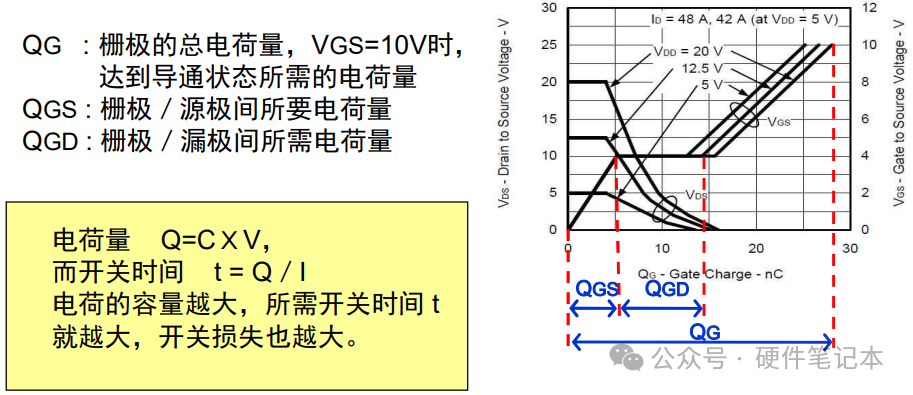

- 电容（Ciss， Coss， Crss）与栅极总电荷（Qg）：这些参数直接影响开关速度和驱动电路的设计。Qg决定了驱动IC需要提供多少电荷来开关MOSFET。
- 开关时间（td(on)， tr， td(off)， tf）：决定了器件能达到的最高工作频率以及开关过程中的损耗。
- 体二极管特性：MOSFET内部寄生的体二极管在特定工况下会导通。
- 正向压降（VSD）：影响二极管导通时的损耗。
- 反向恢复时间（trr）与电荷（Qrr）：在桥式电路等高频开关应用中至关重要，trr过长会导致额外的开关损耗和噪声。
3. 热特性与安全工作区：可靠性的保障

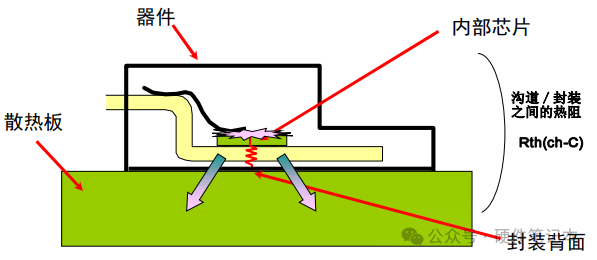

- 热阻（RthJC， RthJA）：表征热量从芯片内部（结）传导到外壳（C）或环境（A）的阻力。值越小，散热能力越强，是设计散热系统的核心依据。
- 安全工作区（SOA）：一张定义了在不同电压、电流及脉冲宽度条件下安全操作范围的图表。设计时必须确保所有工作点都落在SOA曲线范围内，否则极易发生热击穿。
工程选型与设计要点
-
按应用场景抓重点：
- 开关电源：优先关注开关速度（Ciss， Coss， tr， tf）、栅极电荷（Qg）和反向恢复特性（Qrr）。
- 电机驱动/感性负载控制：优先关注雪崩能量（EAS）、导通电阻（RDS(on)）和SOA。
- 线性调节或模拟开关：需特别关注RDS(on)的线性度及SOA。
-
基于最坏情况设计：
- 始终使用最高环境温度、最大输入电压、最大负载电流等最坏条件进行核算。
- 对电压、电流施加足够的降额（如20%-30%裕量）。
- 结温建议降额使用，即使规格书标称Tjmax=150℃，实际设计最高结温建议控制在125℃以下，可大幅提升长期可靠性。
-
充分考虑温度影响：
- RDS(on)、VGS(th)等关键参数均随温度变化。务必查阅规格书中的相关温度曲线，评估高温下的实际性能是否满足要求。
- 散热设计应足够保守，确保在高温环境下热量能有效散出。
透彻理解功率MOSFET的各项参数及其相互关联，是进行高效、可靠电力电子设计的先决条件。在实际选型中，需结合具体应用场景，权衡静态损耗、动态损耗、散热成本与系统可靠性，做出最优选择。 |
