PCB设计警示：10000套板子LED异常，竟是静电损坏与布局失误

近期，有硬件工程师反馈了一个生产中的棘手问题：在量产的一批共计10000套板子中，出现了上百套LED工作异常的情况。

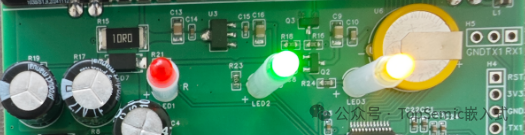

具体现象是，板卡上设计有3个状态指示灯，正常上电后本应全部点亮。但在问题板卡上，会随机出现某一个LED不亮，而板卡的其他功能测试却完全正常。下图展示了一块出现问题的板卡，其中红色LED处于熄灭状态。

与工程师深入沟通后，我们了解到几个关键背景：首先，他们之前生产的一批采用贴片式LED的板卡从未出现此问题；其次，本次故障是在将LED更改为插针式封装后才大规模出现的；最后，这三个指示灯都通过外壳的开孔直接暴露在外部环境中。

初步排查结果指向了LED本身并未损坏，问题出在控制LED的MCU的GPIO引脚上——这些引脚已经发生了损坏。

那么，究竟是什么原因导致了GPIO引脚的损坏呢？仔细分析他们的原理图后，问题的根源便浮出水面。

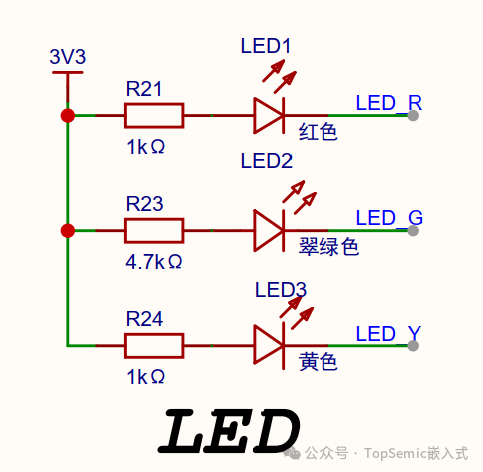

从上图可以清晰看到，三个LED的阴极直接连接到了MCU的GPIO引脚，阳极通过限流电阻接电源。关键在于，这些GPIO引脚没有任何保护措施，直接通过插针式LED的金属引脚暴露在外。

插针式LED的引脚较长，在装配、测试或日常使用中极易因人体接触或环境摩擦积累静电。当静电电压累积到足够高时，就会通过LED引脚进行放电。由于GPIO引脚直接暴露在放电路径上且缺乏保护，瞬间的高压脉冲很容易就击穿或损伤脆弱的CMOS器件，导致引脚功能失效，表现为对应的LED无法点亮。

这个案例深刻地提醒我们，在硬件设计的基本原则中，接口防护不容忽视。特别是对于直接暴露在外的I/O口，必须考虑静电（ESD）、浪涌等潜在威胁。

改进方案其实非常简单：只需调整电路布局，将串联的限流电阻放置在靠近MCU GPIO引脚的一侧，让电阻成为GPIO与外部环境之间的第一道屏障。这样，大部分静电能量会消耗在电阻上，从而为后级的GPIO引脚提供有效的缓冲和保护。这是一个代价极小但效果显著的可靠性设计改进。
