最近整理笔记，翻到一些关于Type-C接口的基础知识与实践踩坑记录。Type-C接口虽然普及，但其背后的工作机制并不简单，设计时若理解不深，很容易犯下看似低级实则影响重大的错误。
从一个实际案例说起。我们团队曾设计一款产品，使用Type-C接口供电和传输数据。第一次测试时，同事用传统的Type-A转Type-C线缆，一切正常。但第二次测试，另一位同事改用Type-C to C线缆时，产品竟无法上电，完全无法工作。
问题的根源，正是我们对Type-C接口基础知识的理解不够透彻。
Type-C接口的种类与功能
首先需要明确，Type-C接口并非单一规格。它主要有三种引脚配置：

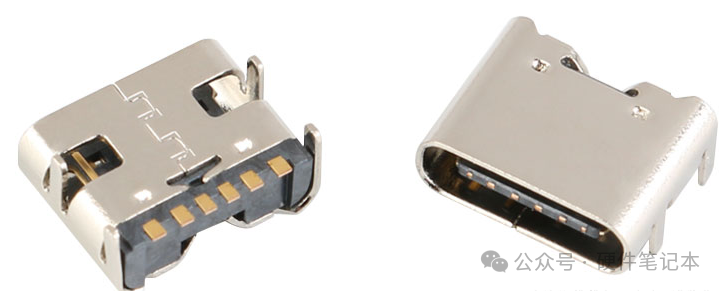

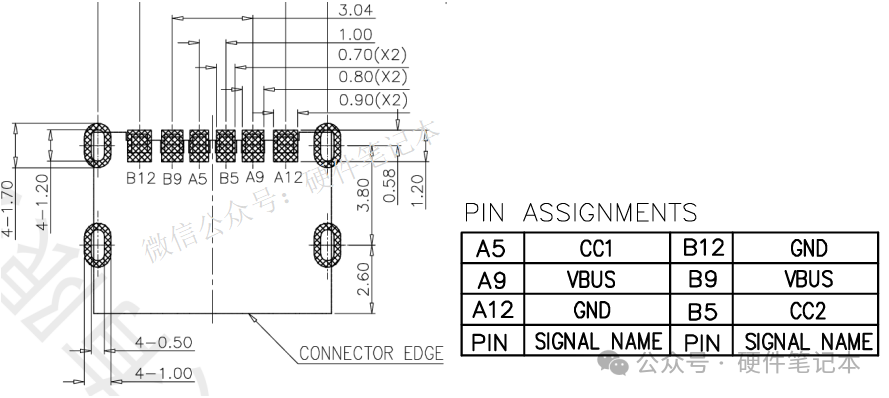

1、6Pin Type-C
这是最简单的版本，仅包含VBUS（电源）、GND（地）以及CC1、CC2引脚。它适用于只需通过USB取电而无需数据通信的场景。CC引脚用于PD设备识别和功率协商。

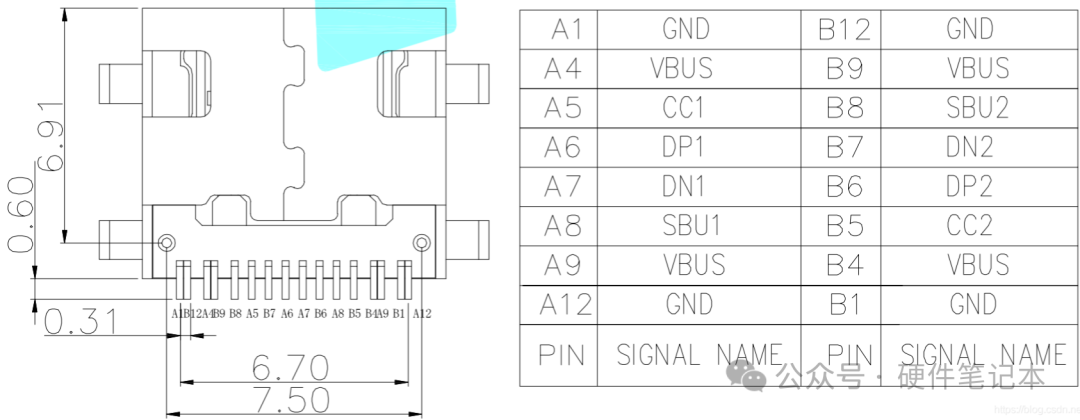

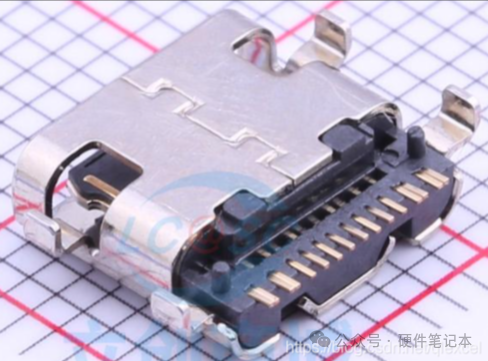

2、12Pin Type-C
在6引脚基础上增加了数据线（D+/D-）和SBU1/2引脚，支持USB 2.0数据传输、PD快充以及部分视频传输功能。

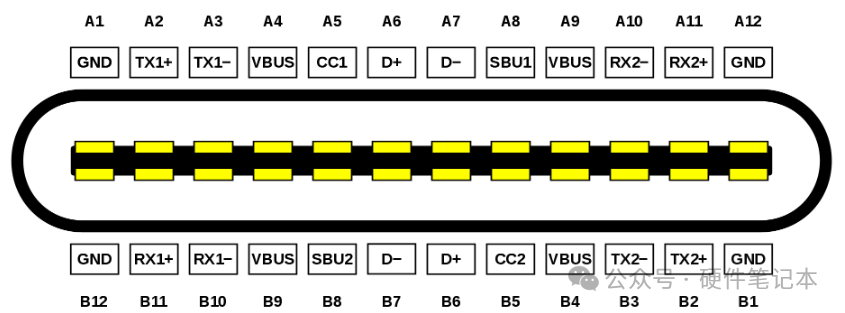

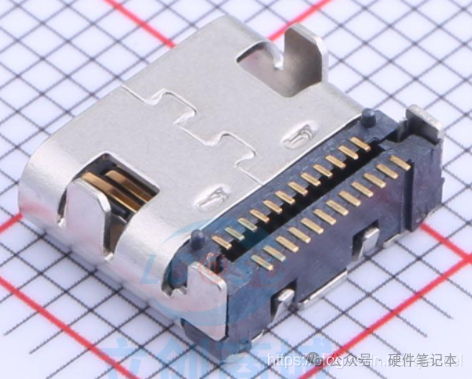

3、24Pin Type-C（全功能型）
即常说的全功能Type-C，它在12引脚基础上增加了完整的USB 3.0/3.1高速数据传输所需的所有差分信号对。只有这种配置才能同时实现高速数据传输、视频输出和PD快充。

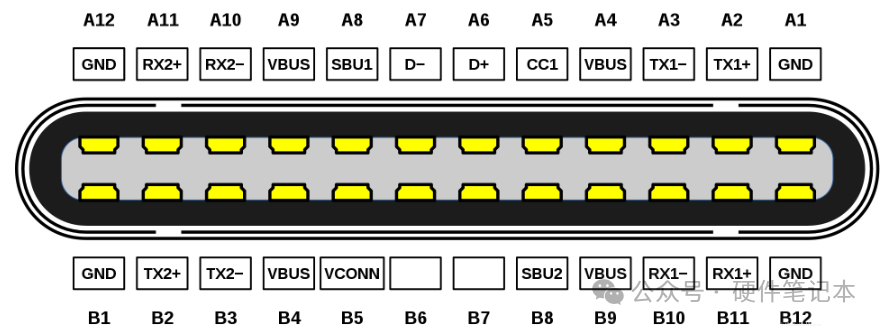

母座引脚定义示意图
这些接口的引脚采用对称设计，这是Type-C能够正反插的物理基础。但更关键的是，无论哪种配置，CC（配置通道）引脚都是整个系统的核心。
CC引脚的关键作用
CC1和CC2引脚主要用于设备识别和USB PD快充协议通信。早期快充（如高通QC）通过提高电压来提升功率，但其通信使用了USB的DP、DM引脚，导致充电时可能影响数据传输。
USB PD协议则不同，它对电源设备的识别完全依赖于CC1、CC2引脚，从而避免了与DP、DM的冲突，使得在传输电力的同时，数据传输不受影响。
在开头的案例中，问题就出在CC引脚的处理上。当使用Type-A to C线缆时，由于Type-A端没有CC引脚逻辑，通常由电源端强制供电，因此设备能工作。但使用Type-C to C线缆时，两端必须通过CC引脚进行协商才能确定供电关系。

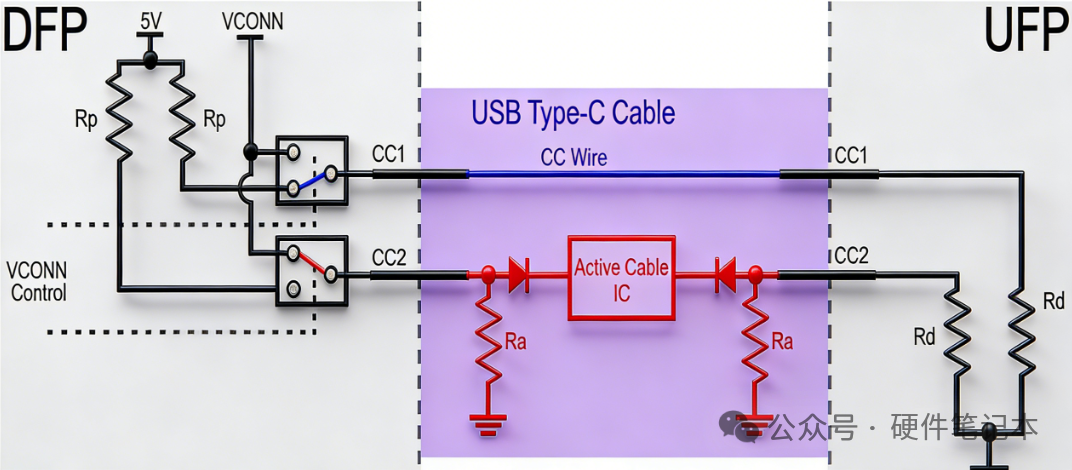

供电端与受电端的识别机制
在Type-C规范中：
- 供电端（Source）：如充电器、电脑，其CC引脚通过上拉电阻（Rp）连接到电源。
- 受电端（Sink）：如U盘、受电设备，其CC引脚应通过下拉电阻（Rd，标准值为5.1kΩ）接地。
当两者通过C to C线缆连接时，供电端会检测CC引脚上的电平。如果检测到被下拉电阻拉低，就会识别出对端是需要供电的设备，随即打开VBUS开关输出电力。如果检测不到下拉电阻，则认为对端也是供电端或连接异常，从而保持VBUS关闭。
在我们的问题设计中，很可能只把Type-C接口当作传统USB接口，仅连接了VBUS、GND和D+/D-，而忽略了CC引脚，或者没有在其上添加必需的5.1kΩ下拉电阻。这导致使用C to C线缆时，供电端无法识别我们的设备为受电端，自然不会供电。
小结与解决方案

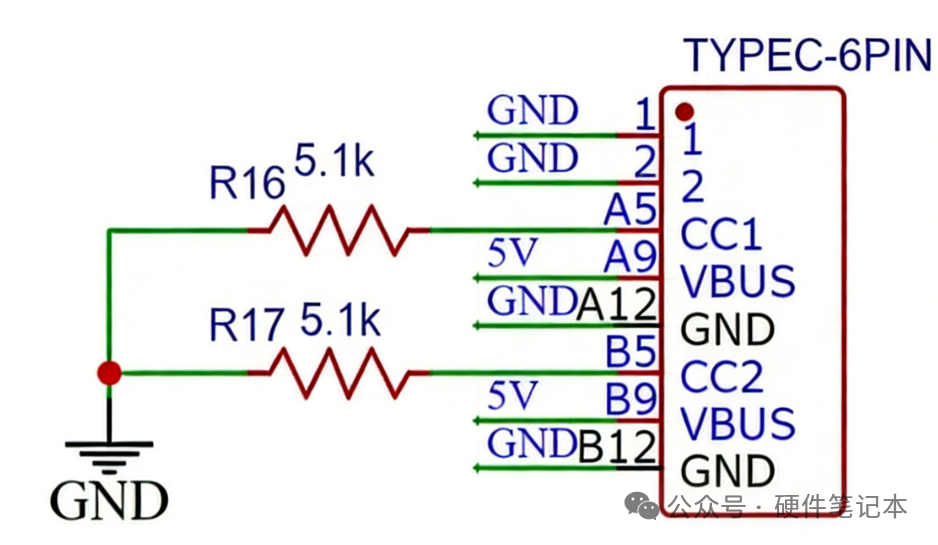

核心结论是：在作为受电端的产品Type-C接口电路设计中，必须在CC1和CC2引脚上分别添加5.1kΩ的下拉电阻到地。我们在样品板上飞线补上这两颗电阻后，问题立即得到解决。
这个案例给我们两点重要启示：
- 测试时，绝不能仅依赖传统的A to C线缆，一定要用C to C线缆进行完整测试。
- 检查原理图时，必须将CC引脚的电路处理当作关键必查项。
硬件设计无小事，细节决定兼容性。希望这个踩过的坑，能为大家节省一些调试时间。欢迎在 云栈社区 交流更多硬件设计与底层开发的经验。 |
