Bootloader深度解析：x86架构启动原理、GRUB工作流程与自制引导程序实践指南

第一章：Bootloader是什么？为什么需要它？

1.1 Bootloader的定义与历史

Bootloader，中文称为“引导加载程序”，是计算机启动时运行的第一个软件程序。它的核心任务非常明确：将操作系统内核从存储设备（如硬盘、U盘或网络）加载到内存中，随后将系统的控制权移交给内核。

回顾历史，早期的计算机并没有Bootloader的概念。工程师需要通过前面板的物理开关手动输入引导程序，过程极为繁琐。后来，人们将一段简短的引导程序固化在ROM中，计算机加电后便可自动运行，这成为了现代Bootloader的雏形。

一个有趣的事实：术语“boot”来源于“bootstrap”（鞋带），形象地比喻了计算机“靠自己拉起自己”的启动过程。

1.2 Bootloader的三大核心职责

Bootloader的核心任务可以归纳为以下三个方面：

职责	具体内容	生活比喻
硬件初始化	设置CPU工作模式、初始化内存控制器、配置时钟、使能必要的外设	如同音乐会前，调音师需要逐一检查并调试每件乐器
加载内核	从存储设备读取操作系统内核映像，并将其准确放置到内存的指定位置	类似于快递员将包裹从仓库准确无误地送达客户门口
环境准备	设置启动参数、准备设备树（Device Tree）、将CPU从实模式切换到保护模式	好比舞台经理在演员上场前，布置好所有场景和道具

1.3 为什么不能直接加载操作系统？

一个常见的问题是：既然Bootloader能加载操作系统，为什么不将操作系统直接放置在CPU上电即可执行的位置？

这个问题触及了Bootloader存在的根本原因：

1. 硬件多样性：不同计算机的硬件配置（如内存大小、外设类型）各不相同，需要一个程序在启动初期进行探测和初始化。
2. 存储格式：操作系统内核通常以压缩形式存储以节省空间，需要先解压才能运行。
3. 灵活性：用户可能需要选择启动不同的操作系统、同一操作系统的不同内核或设置特定的启动参数。
4. 安全性：现代Bootloader还承担着验证操作系统完整性与合法性的任务，例如通过安全启动（Secure Boot）机制防止恶意软件篡改。

这就像烹饪，不能直接把原始食材丢进厨房就期望得到菜肴，需要厨师（Bootloader）先行准备好厨具、处理食材，烹饪（运行操作系统）才能开始。

第二章：Bootloader的工作原理全景图

2.1 计算机启动的宏观流程

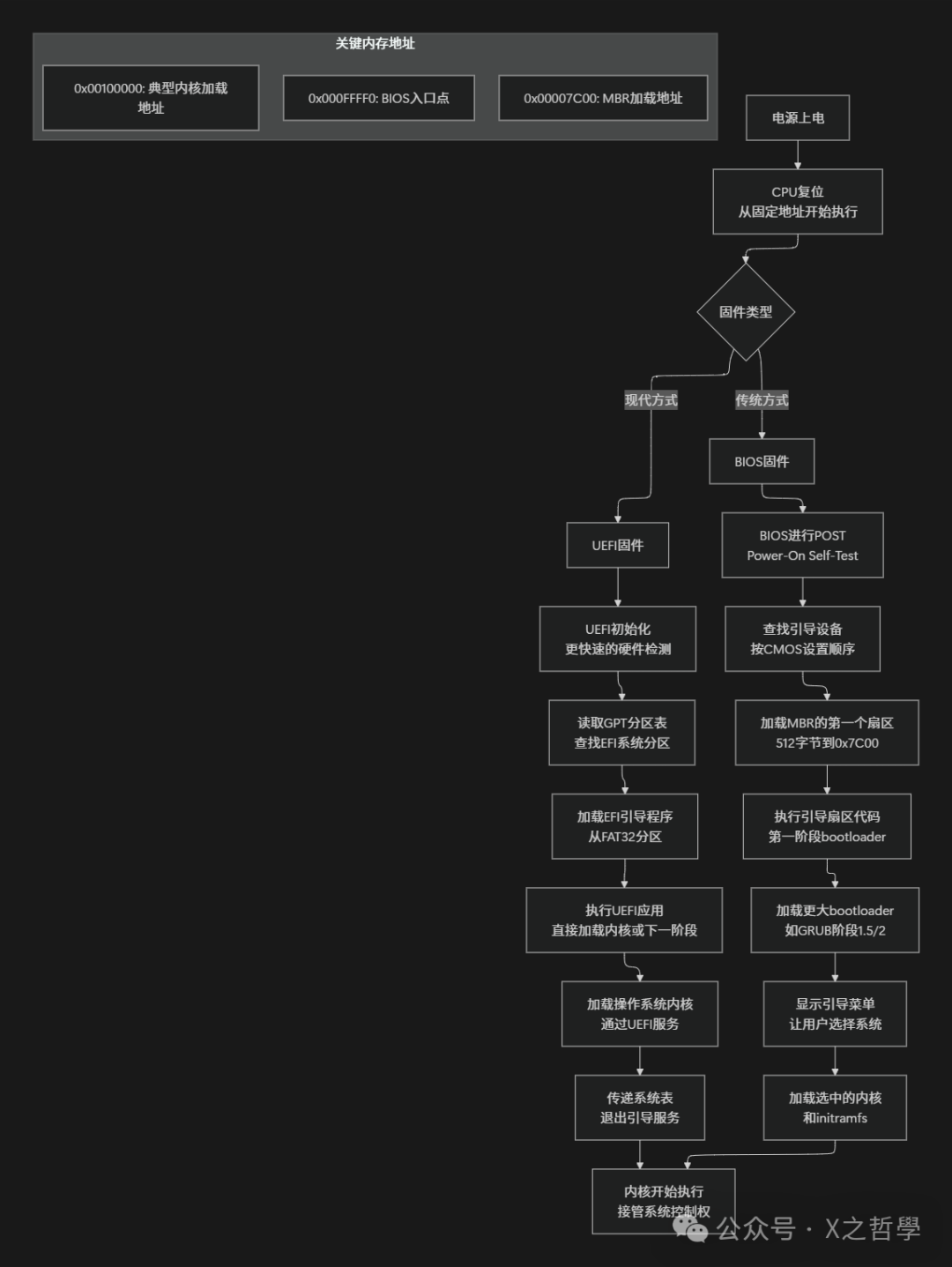

计算机从按下电源键到操作系统完全启动，经历了一个复杂的链条过程。下图展示了一个完整的启动流程全景图：

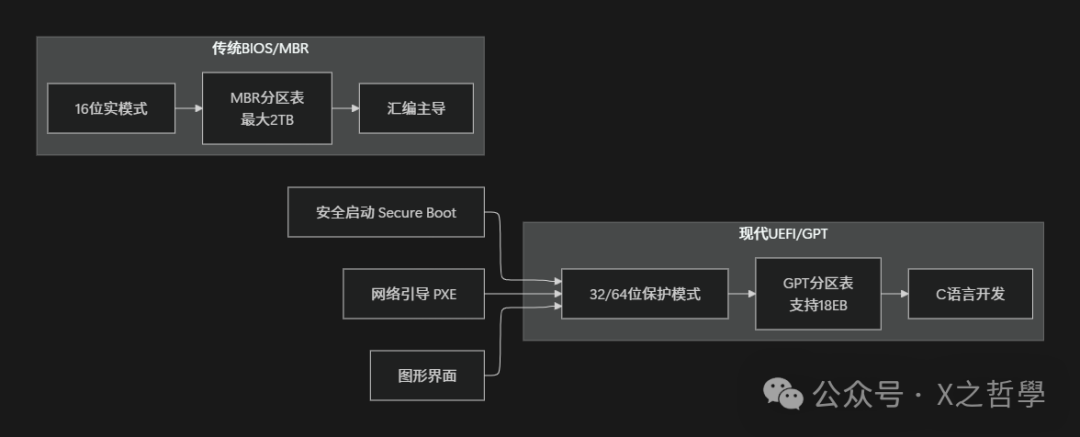

该流程图清晰展示了从硬件上电到操作系统运行的关键步骤。请注意其中的两个主要分支：传统的BIOS/MBR方式和现代的UEFI/GPT方式。本文将重点剖析传统方式，因其原理更为基础，有助于理解核心概念。

2.2 深入理解“阶段”概念

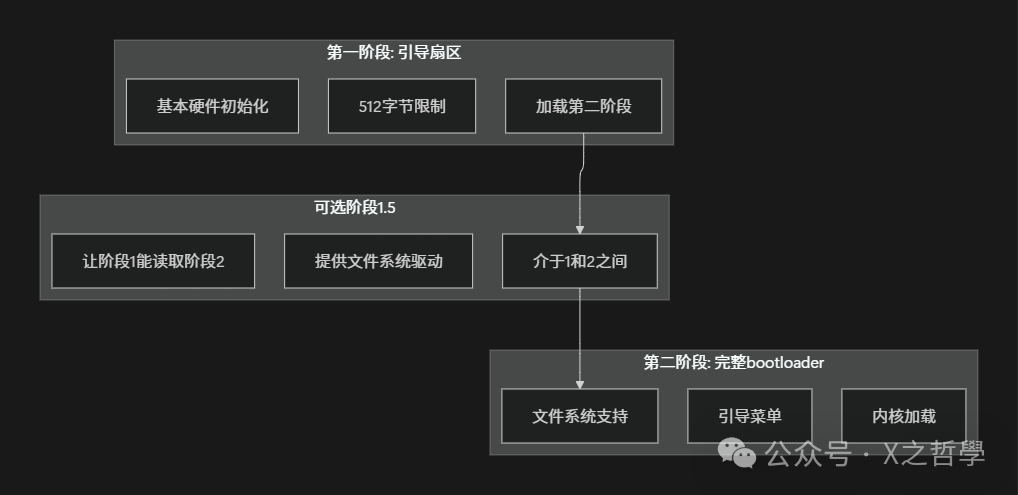

Bootloader通常采用分阶段（Stage）的设计，类似于火箭的多级推进，每一阶段完成更复杂的任务。

• 阶段1：通常非常小巧，因为主引导记录（MBR）只有512字节。它像侦察兵，任务极其简单明确：找到并加载体积更大的“主力部队”。
• 阶段1.5：由GRUB等Bootloader引入。由于MBR空间不足以容纳文件系统驱动程序，阶段1.5包含了基础驱动，使得阶段1能够从文件系统中定位并读取阶段2。
• 阶段2：功能完整的Bootloader主体，拥有图形或文本菜单、支持多种文件系统、能够加载不同操作系统的内核。

2.3 关键内存布局

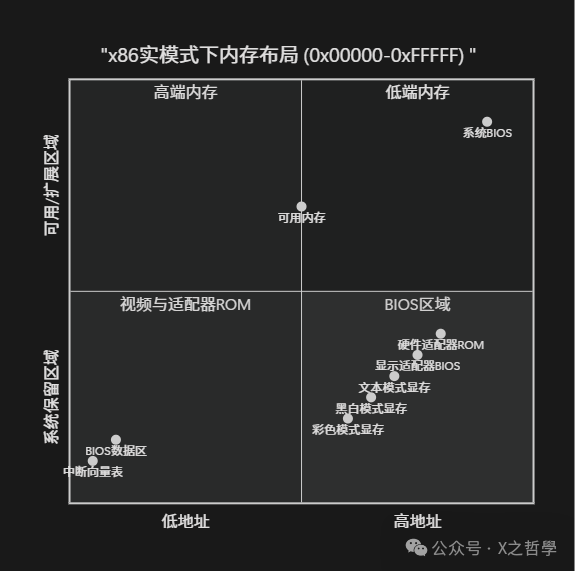

理解内存布局对于掌握Bootloader的工作原理至关重要。下图是x86架构实模式下的典型内存布局：

需要特别注意以下几个关键地址：

• 0x7C00：BIOS将MBR加载到此位置。这是一个历史悠久的“约定”。
• 0x90000：GRUB的Stage 2常被加载到该区域。
• 0x100000 (1MB)：在保护模式下，操作系统内核通常被加载到此地址以上。

为什么是0x7C00？一个有趣的历史原因是：早期IBM PC设计时，为操作系统保留了32KB（0x0000-0x7FFF）的空间。引导程序需要放置在这段空间之后，同时又要与上方的BIOS数据区保持距离，0x7C00恰好是一个折中的安全位置。

第三章：Bootloader的实现机制详解

3.1 引导扇区：512字节的奇迹

引导扇区是磁盘的第一个扇区，大小固定为512字节。在这极其有限的空间内完成启动的初始任务，堪称编程艺术。

一个完整的MBR结构定义如下：

// MBR的数据结构定义
struct MBR {
    // 第一部分：引导代码 (446字节)
    uint8_t boot_code[446];

    // 第二部分：分区表 (64字节，4个分区项)
    struct PartitionEntry partitions[4];

    // 第三部分：魔数 (2字节)
    uint16_t magic;  // 必须是0xAA55
};

// 分区表项结构
struct PartitionEntry {
    uint8_t status;        // 0x80表示可引导，0x00表示不可引导
    uint8_t start_head;    // 起始磁头
    uint8_t start_sector;  // 起始扇区 (低6位) 和柱面 (高2位)
    uint8_t start_cylinder;// 起始柱面 (完整8位)
    uint8_t type;          // 分区类型
    uint8_t end_head;      // 结束磁头
    uint8_t end_sector;    // 结束扇区
    uint8_t end_cylinder;  // 结束柱面
    uint32_t lba_start;    // 起始LBA地址 (逻辑块地址)
    uint32_t sector_count; // 扇区总数
};

实际开发中，引导扇区代码多用汇编语言编写。下面是一个最简单的“Hello World”引导扇区示例：

; boot_sector.asm - 最简单的引导扇区
; 用nasm编译： nasm -f bin boot_sector.asm -o boot.bin

BITS 16                 ; 告诉汇编器生成16位代码
ORG 0x7C00             ; 告知加载器，代码将被加载到0x7C00处

start:
    ; 第一阶段：初始化环境
    cli                 ; 关中断，防止在设置期间被打断
    xor ax, ax          ; 快速将ax清零
    mov ds, ax          ; 数据段寄存器=0
    mov es, ax          ; 附加段寄存器=0
    mov ss, ax          ; 堆栈段寄存器=0
    mov sp, 0x7C00      ; 堆栈指针指向引导扇区开始

    sti                 ; 重新开中断

    ; 第二阶段：显示消息
    mov si, msg         ; si指向消息字符串
    call print_string   ; 调用打印函数

    ; 第三阶段：无限循环 (实际中这里会加载下一阶段)
    jmp $               ; 无限循环

; 打印字符串函数
; 输入：si指向字符串 (以0结尾)
print_string:
    pusha               ; 保存所有寄存器
    mov ah, 0x0E        ; BIOS tele-type功能号
.print_loop:
    lodsb               ; 从[ds:si]加载字节到al，si自增
    or al, al           ; 检查是否为0 (字符串结束)
    jz .print_done      ; 如果是0，结束
    int 0x10            ; 调用BIOS视频服务显示字符
    jmp .print_loop     ; 继续下一个字符
.print_done:
    popa                ; 恢复寄存器
    ret

; 数据区
msg db 'Hello from Boot Sector!', 0x0D, 0x0A, 0    ; 0x0D是回车，0x0A是换行，0是字符串结束符

; 填充到510字节
times 510-($-$$) db 0

; 最后的魔数
dw 0xAA55

这个程序虽然简单，但包含了引导扇区所有关键要素：

1. 初始化段寄存器：必须正确设置，否则内存访问会出错。
2. 使用BIOS中断：在实模式下，通过BIOS中断调用访问硬件服务。
3. 正确填充：必须正好占满512字节，最后两个字节必须是0xAA55。

3.2 第二阶段：加载真正的Bootloader

第一阶段空间过于受限，我们需要加载更大的第二阶段程序。以下代码展示了如何从引导扇区加载第二阶段：

; 扩展的引导扇区，能加载第二阶段loader
BITS 16
ORG 0x7C00

; 常量定义
STAGE2_LOAD_SEGMENT  equ 0x1000   ; 第二阶段加载到0x1000:0x0000
STAGE2_SECTOR_COUNT  equ 4        ; 加载4个扇区 (2KB)
STAGE2_START_SECTOR  equ 1        ; 从第2个扇区开始 (0是引导扇区)

start:
    ; 初始化
    cli
    xor ax, ax
    mov ds, ax
    mov es, ax
    mov ss, ax
    mov sp, 0x7C00
    sti

    ; 显示加载消息
    mov si, loading_msg
    call print_string

    ; 加载第二阶段到内存
    mov ax, STAGE2_LOAD_SEGMENT
    mov es, ax          ; es:bx指向目标缓冲区
    xor bx, bx

    mov ah, 0x02        ; BIOS读扇区功能
    mov al, STAGE2_SECTOR_COUNT  ; 扇区数
    mov ch, 0           ; 柱面0
    mov cl, STAGE2_START_SECTOR + 1  ; 扇区号 (从1开始)
    mov dh, 0           ; 磁头0
    int 0x13            ; 调用磁盘服务

    jc disk_error       ; 如果出错 (CF=1)，跳转到错误处理

    ; 跳转到第二阶段
    mov si, jump_msg
    call print_string

    jmp STAGE2_LOAD_SEGMENT:0x0000  ; 远跳转到第二阶段

disk_error:
    mov si, error_msg
    call print_string
    jmp $

; 省略print_string函数 (同上)

loading_msg db 'Loading stage2...', 0x0D, 0x0A, 0
jump_msg db 'Jumping to stage2...', 0x0D, 0x0A, 0
error_msg db 'Disk error!', 0x0D, 0x0A, 0

times 510-($-$$) db 0
dw 0xAA55

这段代码完成了几个关键操作：

1. 使用BIOS INT 0x13中断读取磁盘扇区。
2. 将第二阶段程序加载到物理地址0x10000处（即段地址0x1000，偏移0x0000）。
3. 包含简单的错误处理逻辑，若读盘失败则显示错误信息。
4. 使用远跳转指令（jmp segment:offset）将CPU执行权移交给第二阶段代码。

3.3 现代Bootloader的架构：以GRUB为例

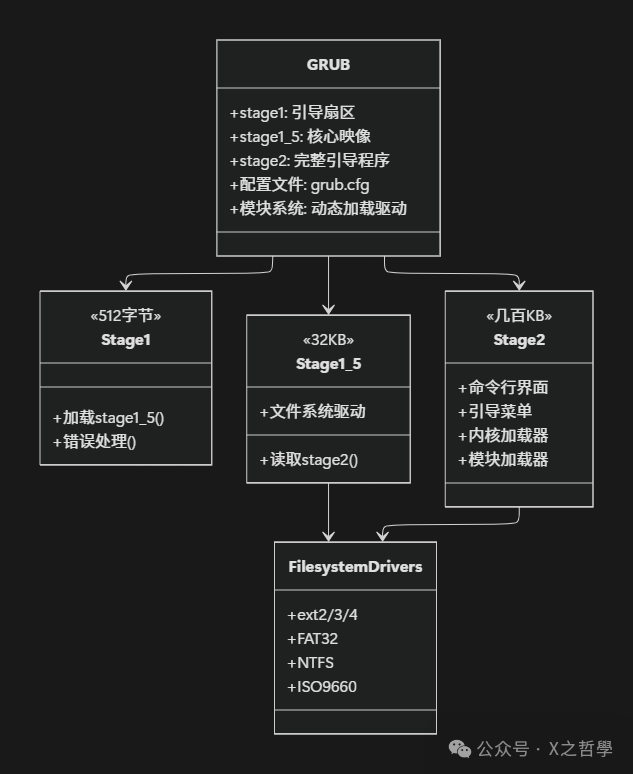

GRUB（GRand Unified Bootloader）是目前Linux系统中最流行的Bootloader。其模块化架构设计非常精妙：

GRUB的巧妙之处在于其“阶段1.5”的设计。该阶段包含了必要的文件系统驱动（如ext2, fat），使得阶段1能够从文件系统中动态定位和加载阶段2，而无需依赖磁盘上固定的扇区位置，大大增强了灵活性。

第四章：Bootloader的核心概念与设计思想

4.1 实模式 vs 保护模式：Bootloader的“模式切换”

这是Bootloader工作中最复杂且关键的部分之一。两种模式的对比见下表：

特性	实模式 (Real Mode)	保护模式 (Protected Mode)
内存访问	直接物理地址，20位地址线（最大1MB）	通过段描述符间接访问，支持32/64位地址（4GB以上）
特权级	无，所有代码拥有完全控制权	4个特权级（Ring 0-3），内核运行在最高特权级Ring 0
分段机制	段寄存器值×16 + 偏移量	通过全局描述符表（GDT）和选择子
适用阶段	BIOS阶段，Bootloader初始阶段	现代操作系统运行环境
比喻	平房，可以直接走到任何房间	高层公寓，需要门禁卡和电梯权限

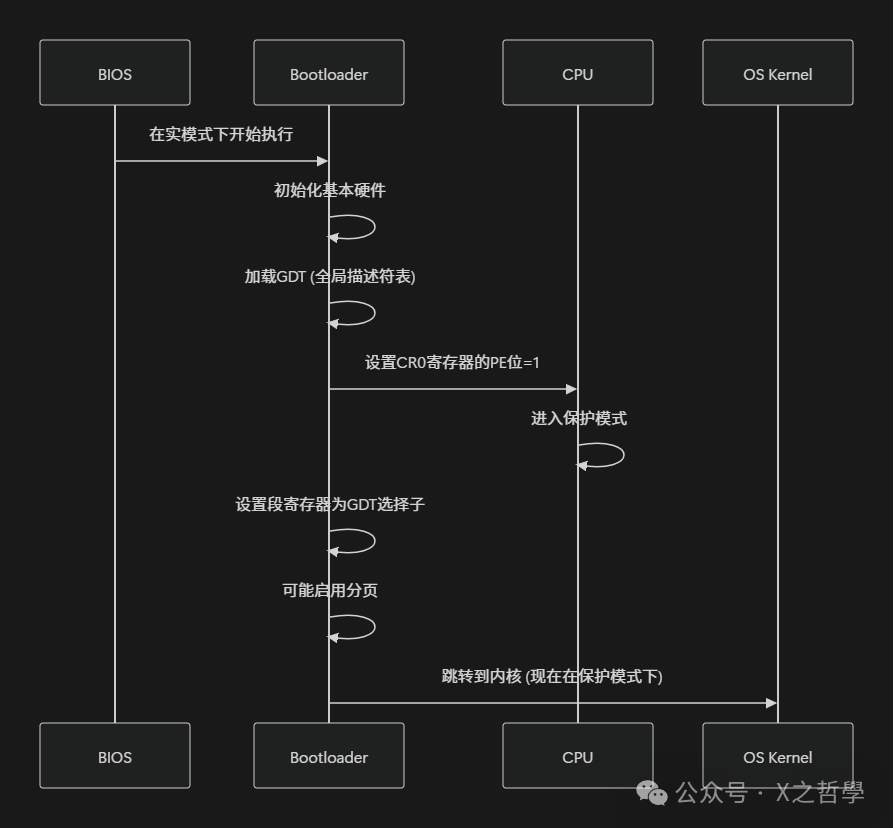

Bootloader的一个关键任务就是完成从实模式到保护模式的切换。其基本流程如下图所示：

在代码层面，模式切换主要包含以下步骤：

; 切换到保护模式的关键代码片段
switch_to_protected_mode:
    ; 1. 关中断
    cli

    ; 2. 加载全局描述符表（GDT）描述符
    lgdt [gdt_descriptor]

    ; 3. 设置CR0寄存器的PE位（保护模式使能位）
    mov eax, cr0
    or eax, 0x1
    mov cr0, eax

    ; 4. 远跳转以清空CPU的指令预取流水线
    jmp CODE_SEG:init_pm

[BITS 32]
init_pm:
    ; 5. 设置保护模式下的段寄存器（数据段选择子）
    mov ax, DATA_SEG
    mov ds, ax
    mov ss, ax
    mov es, ax
    mov fs, ax
    mov gs, ax

    ; 6. 设置堆栈指针
    mov ebp, 0x90000
    mov esp, ebp

    ; 现在已在32位保护模式下运行！
    call protected_mode_main

4.2 引导协议：Bootloader与内核的约定

Bootloader和操作系统内核之间需要遵循一套“对话协议”。对于Linux内核而言，这被称为“Linux启动协议”。Bootloader需要将启动信息放置在约定好的内存位置（例如实模式下的0x90000），供内核读取。关键信息结构简化如下：

// 简化的启动参数结构
struct boot_params {
    uint8_t  setup_sects;      // 设置扇区数
    uint16_t root_flags;       // 根文件系统标志
    uint32_t syssize;          // 系统大小（以16字节为单位）
    uint16_t ram_size;         // 内存大小（KB）
    uint16_t vid_mode;         // 视频模式
    uint16_t root_dev;         // 根设备号
    uint16_t boot_flag;        // 引导标志 (必须为0xAA55)
    // ... 更多字段
    char     cmdline[256];     // 内核命令行参数
};

4.3 安全引导：现代Bootloader的必修课

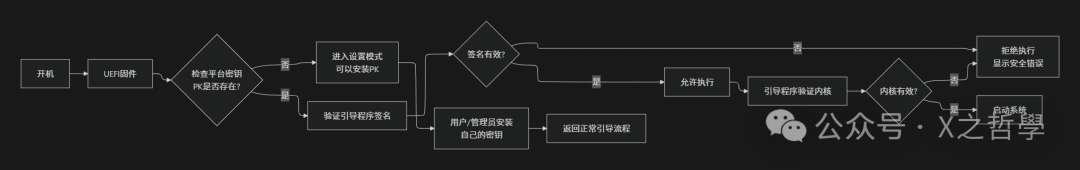

随着安全威胁日益增加，现代Bootloader必须支持安全引导机制。以UEFI的Secure Boot为例，其验证流程形成了一个完整的信任链：

这种链条式的验证确保了从固件到Bootloader，再到操作系统内核的每一个环节都经过数字签名验证，有效防止了恶意软件在系统启动早期取得控制权。

第五章：动手实践：编写一个最小Bootloader

理论分析之后，我们动手实践，编写一个能够实际运行的微型Bootloader。它将完成以下任务：

1. 在实模式下启动并初始化环境。
2. 从磁盘加载一个简单的内核到内存。
3. 从16位实模式切换到32位保护模式。
4. 跳转到内核的入口点并执行。

5.1 项目结构

simple_bootloader/
├── boot.asm      # 引导扇区代码
├── kernel.c      # 简单内核（C语言）
├── linker.ld     # 内核链接脚本
├── Makefile      # 构建脚本
└── run.sh        # 运行脚本（使用QEMU）

5.2 引导扇区实现 (boot.asm)

; ====================
; 简单Bootloader - 引导扇区
; ====================
[bits 16]
[org 0x7C00]

; 常量定义
KERNEL_LOAD_SEGMENT  equ 0x1000
KERNEL_SECTOR_START  equ 1
KERNEL_SECTOR_COUNT  equ 10

start:
    ; 初始化段寄存器
    xor ax, ax
    mov ds, ax
    mov es, ax
    mov ss, ax
    mov sp, 0x7C00

    ; 保存引导驱动器号（BIOS传递在dl中）
    mov [boot_drive], dl

    ; 显示启动消息
    mov si, msg_loading
    call print_string

    ; 加载内核到内存
    mov bx, KERNEL_LOAD_SEGMENT
    mov es, bx
    xor bx, bx

    mov dh, KERNEL_SECTOR_COUNT  ; 扇区数
    mov cl, KERNEL_SECTOR_START + 1  ; 起始扇区
    mov dl, [boot_drive]         ; 驱动器号
    call disk_load

    ; 切换到保护模式
    call switch_to_pm

    ; 这里不会返回
    jmp $

; --------------------------
; 磁盘加载函数
; 输入：es:bx = 目标缓冲区
;       dh    = 扇区数
;       cl    = 起始扇区
;       dl    = 驱动器号
; --------------------------
disk_load:
    pusha
    push dx

    mov ah, 0x02        ; BIOS读扇区功能
    mov al, dh          ; 扇区数
    mov ch, 0           ; 柱面0
    mov dh, 0           ; 磁头0
    ; cl已经设置好了（起始扇区）

    int 0x13
    jc disk_error       ; 如果CF=1，出错

    pop dx
    cmp al, dh          ; 检查实际读取的扇区数是否与预期相符
    jne disk_error

    popa
    ret

disk_error:
    mov si, msg_disk_error
    call print_string
    jmp $

; --------------------------
; 打印字符串函数（实模式）
; 输入：si = 字符串地址
; --------------------------
print_string:
    pusha
    mov ah, 0x0E
.print_loop:
    lodsb
    test al, al
    jz .print_done
    int 0x10
    jmp .print_loop
.print_done:
    popa
    ret

; --------------------------
; GDT定义（全局描述符表）
; --------------------------
gdt_start:
    ; 空描述符（必须存在）
    dq 0x0

    ; 代码段描述符
gdt_code:
    dw 0xFFFF       ; 段限长低16位
    dw 0x0          ; 段基址低16位
    db 0x0          ; 段基址中间8位
    db 10011010b    ; 访问字节：PRESENT=1, DPL=00, 代码段，可执行，可读
    db 11001111b    ; 标志位 + 段限长高4位：G=1（4KB粒度），D/B=1（32位），L=0，AVL=0
    db 0x0          ; 段基址高8位

    ; 数据段描述符
gdt_data:
    dw 0xFFFF
    dw 0x0
    db 0x0
    db 10010010b    ; 数据段，不可执行，可读写
    db 11001111b
    db 0x0
gdt_end:

; GDT描述符（供lgdt指令使用）
gdt_descriptor:
    dw gdt_end - gdt_start - 1  ; GDT大小
    dd gdt_start                ; GDT起始地址

; 常量用于段选择子
CODE_SEG equ gdt_code - gdt_start
DATA_SEG equ gdt_data - gdt_start

; --------------------------
; 切换到保护模式
; --------------------------
switch_to_pm:
    cli
    lgdt [gdt_descriptor]

    ; 设置CR0的PE位（第0位）
    mov eax, cr0
    or eax, 0x1
    mov cr0, eax

    ; 远跳转以清空流水线并进入32位代码段
    jmp CODE_SEG:init_pm

[bits 32]
; --------------------------
; 保护模式初始化
; --------------------------
init_pm:
    ; 设置段寄存器（数据段选择子）
    mov ax, DATA_SEG
    mov ds, ax
    mov ss, ax
    mov es, ax
    mov fs, ax
    mov gs, ax

    ; 设置堆栈
    mov ebp, 0x90000
    mov esp, ebp

    ; 跳转到内核入口点（物理地址 = 段值 × 16）
    call KERNEL_LOAD_SEGMENT * 0x10

; --------------------------
; 数据区
; --------------------------
boot_drive db 0
msg_loading db "Booting simple OS...", 0x0D, 0x0A, 0
msg_disk_error db "Disk read error!", 0x0D, 0x0A, 0

; --------------------------
; 填充引导扇区
; --------------------------
times 510-($-$$) db 0
dw 0xAA55

5.3 简单内核实现 (kernel.c)

// ====================
// 简单内核
// ====================

// VGA文本模式缓冲区地址
#define VGA_BUFFER 0xB8000

// VGA颜色常量
enum vga_color {
    BLACK = 0,
    BLUE = 1,
    GREEN = 2,
    CYAN = 3,
    RED = 4,
    MAGENTA = 5,
    BROWN = 6,
    LIGHT_GRAY = 7,
    DARK_GRAY = 8,
    LIGHT_BLUE = 9,
    LIGHT_GREEN = 10,
    LIGHT_CYAN = 11,
    LIGHT_RED = 12,
    LIGHT_MAGENTA = 13,
    YELLOW = 14,
    WHITE = 15
};

// 计算VGA颜色字节
static inline uint8_t vga_entry_color(enum vga_color fg, enum vga_color bg) {
    return fg | (bg << 4);
}

// 计算VGA字符条目
static inline uint16_t vga_entry(unsigned char ch, uint8_t color) {
    return (uint16_t)ch | ((uint16_t)color << 8);
}

// 清屏
void clear_screen(uint8_t color) {
    uint16_t* vga = (uint16_t*)VGA_BUFFER;
    for (size_t i = 0; i < 80 * 25; i++) {
        vga[i] = vga_entry(' ', color);
    }
}

// 在指定位置打印字符
void put_char_at(char ch, uint8_t color, size_t x, size_t y) {
    uint16_t* vga = (uint16_t*)VGA_BUFFER;
    vga[y * 80 + x] = vga_entry(ch, color);
}

// 打印字符串
void print_string(const char* str, uint8_t color) {
    static size_t x = 0, y = 0;

    for (size_t i = 0; str[i] != '\0'; i++) {
        if (str[i] == '\n') {
            x = 0;
            y++;
        } else {
            put_char_at(str[i], color, x, y);
            x++;
            if (x >= 80) {
                x = 0;
                y++;
            }
        }

        if (y >= 25) {
            // 简单滚屏：将所有行向上移动一行
            uint16_t* vga = (uint16_t*)VGA_BUFFER;
            for (size_t line = 0; line < 24; line++) {
                for (size_t col = 0; col < 80; col++) {
                    vga[line * 80 + col] = vga[(line + 1) * 80 + col];
                }
            }
            // 清空最后一行
            for (size_t col = 0; col < 80; col++) {
                vga[24 * 80 + col] = vga_entry(' ', color);
            }
            y = 24;
        }
    }
}

// 内核主函数
void kernel_main(void) {
    clear_screen(vga_entry_color(BLACK, LIGHT_GRAY));

    print_string("========================================\n",
                 vga_entry_color(BLUE, LIGHT_GRAY));
    print_string("  Simple OS Kernel Booted Successfully!\n",
                 vga_entry_color(GREEN, LIGHT_GRAY));
    print_string("========================================\n\n",
                 vga_entry_color(BLUE, LIGHT_GRAY));

    print_string("System Information:\n",
                 vga_entry_color(WHITE, LIGHT_GRAY));
    print_string("  - Running in 32-bit protected mode\n",
                 vga_entry_color(LIGHT_GRAY, LIGHT_GRAY));
    print_string("  - VGA text mode: 80x25\n",
                 vga_entry_color(LIGHT_GRAY, LIGHT_GRAY));
    print_string("  - Kernel loaded at 0x10000\n\n",
                 vga_entry_color(LIGHT_GRAY, LIGHT_GRAY));

    print_string("Congratulations! You've just booted a custom OS.\n",
                 vga_entry_color(YELLOW, LIGHT_GRAY));

    // 无限循环
    while (1) {
        // 此处可添加更多功能
    }
}

5.4 链接脚本 (linker.ld)

/* 内核链接脚本 */
ENTRY(kernel_main)

SECTIONS {
    /* 内核加载地址（物理地址0x10000） */
    . = 0x10000;

    .text : {
        *(.text)
    }

    .rodata : {
        *(.rodata)
    }

    .data : {
        *(.data)
    }

    .bss : {
        *(COMMON)
        *(.bss)
    }
}

5.5 Makefile

# Makefile for simple bootloader

ASM=nasm
CC=gcc
LD=ld
QEMU=qemu-system-x86_64

CFLAGS=-m32 -nostdlib -nostdinc -fno-builtin -fno-stack-protector -nostartfiles -nodefaultlibs -Wall -Wextra -c
LDFLAGS=-m elf_i386 -T linker.ld

all: boot.bin kernel.bin os.img

boot.bin: boot.asm
    $(ASM) -f bin boot.asm -o boot.bin

kernel.o: kernel.c
    $(CC) $(CFLAGS) kernel.c -o kernel.o

kernel.bin: kernel.o linker.ld
    $(LD) $(LDFLAGS) kernel.o -o kernel.bin

os.img: boot.bin kernel.bin
    dd if=/dev/zero of=os.img bs=512 count=2880
    dd if=boot.bin of=os.img conv=notrunc
    dd if=kernel.bin of=os.img bs=512 seek=1 conv=notrunc

run: os.img
    $(QEMU) -drive format=raw,file=os.img,index=0,if=floppy

debug: os.img
    $(QEMU) -S -gdb tcp::1234 -drive format=raw,file=os.img,index=0,if=floppy &
    gdb -ex "target remote localhost:1234" -ex "symbol-file kernel.bin"

clean:
    rm -f *.bin *.o *.img

.PHONY: all run debug clean

5.6 运行与测试

1. 编译：在项目目录下执行 make。
2. 运行：执行 make run，将在QEMU中启动自制系统。
3. 调试：执行 make debug（需在一个终端运行QEMU，另一个终端连接GDB）。

如果一切正常，QEMU窗口将显示如下内容：

Booting simple OS...
========================================
  Simple OS Kernel Booted Successfully!
========================================

System Information:
  - Running in 32-bit protected mode
  - VGA text mode: 80x25
  - Kernel loaded at 0x10000

Congratulations! You've just booted a custom OS.

第六章：Bootloader调试技巧与工具

调试运行在系统最底层的Bootloader具有挑战性，掌握正确的工具和方法至关重要。

6.1 常用调试工具

工具	用途	示例命令
QEMU	虚拟机，Bootloader开发利器	qemu-system-x86_64 -drive file=os.img,format=raw
GDB	调试器，配合QEMU使用	target remote localhost:1234
NASM	汇编编译器	nasm -f bin boot.asm -o boot.bin
objdump	反汇编工具	objdump -D -b binary -m i8086 boot.bin
hexdump	查看二进制文件	hexdump -C boot.bin
dd	磁盘映像操作	dd if=boot.bin of=disk.img conv=notrunc

6.2 调试实战：添加调试输出

在Bootloader中嵌入调试信息是定位问题的有效手段。以下是一个常用的十六进制值打印函数：

; 调试输出函数 - 打印16进制值
; 输入：ax = 要打印的值
print_hex:
    pusha
    mov cx, 4          ; 4个十六进制数字
.hex_loop:
    rol ax, 4          ; 循环左移4位，把最高4位移到最低
    mov bx, ax
    and bx, 0x0F       ; 取最低4位
    mov bl, [hex_chars + bx]

    mov ah, 0x0E
    mov al, bl
    int 0x10

    loop .hex_loop

    ; 打印空格分隔
    mov ah, 0x0E
    mov al, ' '
    int 0x10

    popa
    ret

hex_chars db '0123456789ABCDEF'

使用示例：

; 在关键位置添加调试输出
mov si, debug_msg1
call print_string
mov ax, [boot_drive]
call print_hex  ; 打印引导驱动器号

6.3 QEMU+GDB调试Bootloader完整流程

1. 启动QEMU并等待GDB连接：

   qemu-system-x86_64 -S -s -drive format=raw,file=os.img,index=0,if=floppy

   • -S：启动时暂停CPU。
   • -s：在1234端口监听GDB连接。

2. 启动GDB并连接：

   gdb
   (gdb) target remote localhost:1234
   (gdb) set architecture i8086   # 对于实模式代码
   (gdb) break *0x7C00           # 在引导扇区入口设置断点
   (gdb) continue

3. 常用GDB命令：

   (gdb) info registers           # 查看所有寄存器值
   (gdb) x/10i $pc               # 查看当前指令附近10条指令
   (gdb) x/16xb 0x7C00           # 以十六进制查看内存内容
   (gdb) stepi                   # 单步执行一条指令
   (gdb) nexti                   # 单步执行（跳过函数调用）
   (gdb) break *0x7E00           # 在指定地址设断点
   (gdb) watch *0x60000          # 监视内存地址的写操作

6.4 串口调试：嵌入式系统必备

在真实的嵌入式硬件上，可能没有显示输出。此时，串口调试成为关键手段。

; 串口初始化 (COM1, 115200 baud)
init_serial:
    mov dx, 0x3F8 + 3  ; 线路控制寄存器
    mov al, 0x80       ; 允许设置波特率
    out dx, al

    mov dx, 0x3F8 + 0  ; 除数锁存低字节
    mov al, 0x01       ; 115200 baud
    out dx, al

    mov dx, 0x3F8 + 1  ; 除数锁存高字节
    mov al, 0x00
    out dx, al

    mov dx, 0x3F8 + 3
    mov al, 0x03       ; 8位数据，无校验，1停止位
    out dx, al
    ret

; 串口输出字符
serial_putc:
    push dx
    push ax

    mov dx, 0x3F8 + 5  ; 线路状态寄存器
.wait:
    in al, dx
    test al, 0x20      ; 测试发送保持寄存器空位
    jz .wait

    pop ax
    mov dx, 0x3F8      ; 发送保持寄存器
    out dx, al

    pop dx
    ret

在宿主机上，可以使用minicom或screen监听串口：

screen /dev/ttyUSB0 115200

第七章：现代Bootloader高级话题

7.1 UEFI vs BIOS：一场革命

UEFI（统一可扩展固件接口）正逐步取代传统的BIOS。两者的主要区别如下图所示：

具体对比如下：

特性	BIOS	UEFI
程序模式	16位实模式	32/64位保护模式
分区方案	MBR（主引导记录）<br>- 最大4个主分区<br>- 最大2TB磁盘	GPT（GUID分区表）<br>- 最多128个分区<br>- 最大18EB磁盘
开发语言	主要是汇编	C语言为主
启动速度	较慢（需完整POST）	较快（支持并行初始化）
安全功能	基本无	Secure Boot，数字签名
用户界面	文本模式	图形化，支持鼠标
网络支持	有限（需PXE扩展）	原生网络协议栈支持

7.2 多系统引导的实现

像GRUB这样的Bootloader如何管理多个操作系统？其核心在于链式加载机制和菜单配置。

// 简化的引导菜单项结构
struct boot_menu_entry {
    char name[32];          // 显示名称
    enum os_type type;      // 操作系统类型
    union {
        struct {
            uint32_t kernel_sector;  // Linux内核位置
            uint32_t initrd_sector;  // 初始RAM磁盘
            char cmdline[256];       // 内核参数
        } linux_info;
        struct {
            uint32_t boot_sector;    // Windows引导扇区
        } windows_info;
        // ... 其他系统类型
    };
    struct boot_menu_entry* next;  // 链表下一项
};

引导流程：

1. 读取配置文件（如grub.cfg）。
2. 显示图形或文本菜单供用户选择。
3. 根据选择，加载对应操作系统的引导扇区或内核文件。
4. 传递控制权并启动选中的系统。

7.3 网络引导 (PXE)

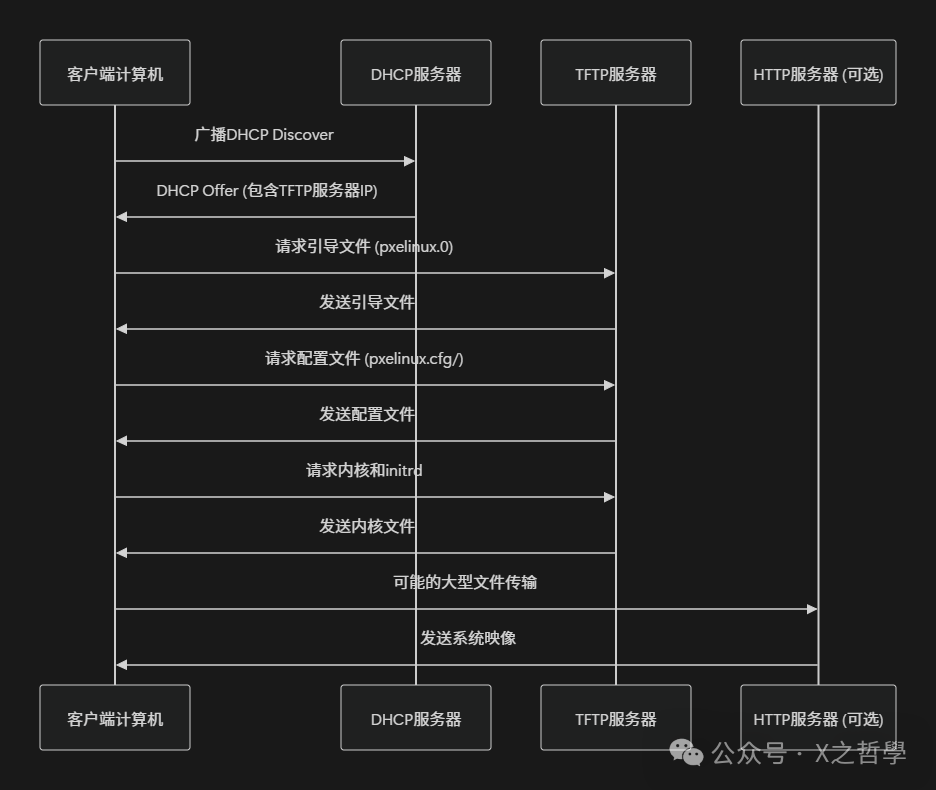

网络引导允许计算机从网络服务器启动，常用于无盘工作站或系统部署。其基本流程如下：

关键协议包括：

• DHCP：动态主机配置协议，为客户端分配IP地址并告知引导服务器位置。
• TFTP：简单文件传输协议，用于传输Bootloader等小文件。
• HTTP：用于传输较大的系统镜像文件。

第八章：Bootloader设计的最佳实践

根据实践经验，设计一个健壮、高效的Bootloader应遵循以下原则：

8.1 简洁性原则

引导扇区仅512字节，必须精打细算。优化技巧包括：

• 使用短指令（如xor ax, ax代替mov ax, 0）。
• 将公共操作封装为函数以便重用。
• 对于后续阶段，可考虑使用压缩算法，在内存中解压执行。

8.2 健壮性原则

Bootloader必须具备良好的错误处理能力，以应对各种异常情况。

; 健壮的磁盘读取函数（带重试机制）
safe_disk_read:
    pusha
    mov si, 3          ; 重试3次
.retry:
    pusha
    mov ah, 0x02
    int 0x13
    jnc .success       ; 成功则跳转

    ; 失败处理
    popa
    dec si
    jz .failure        ; 重试次数用尽

    ; 重置磁盘驱动器
    mov ah, 0x00
    int 0x13
    jmp .retry

.success:
    popa
    popa
    ret

.failure:
    mov si, disk_fail_msg
    call print_string
    jmp $              ; 无限循环（或尝试其他启动路径）

8.3 可移植性原则

优秀的Bootloader应能支持多种硬件架构。采用硬件抽象层（HAL）设计是良好的实践。

// 硬件抽象层接口定义
struct hal_operations {
    void (*serial_init)(void);
    void (*serial_putc)(char c);
    void (*disk_read)(uint32_t lba, void* buffer);
    void (*video_clear)(void);
    void (*video_puts)(const char* str);
};

// 平台特定实现
#ifdef X86_BIOS
struct hal_operations bios_hal = {
    .serial_init = bios_serial_init,
    .serial_putc = bios_serial_putc,
    .disk_read = bios_disk_read,
    .video_clear = bios_video_clear,
    .video_puts = bios_video_puts
};
#endif

#ifdef ARM_UEFI
struct hal_operations uefi_hal = {
    .serial_init = uefi_serial_init,
    .serial_putc = uefi_serial_putc,
    .disk_read = uefi_disk_read,
    .video_clear = uefi_video_clear,
    .video_puts = uefi_video_puts
};
#endif

8.4 安全性原则

现代Bootloader必须将安全性纳入设计考量：

1. 镜像验证：通过哈希或数字签名检查内核映像是否被篡改。
2. 安全启动：只加载和执行经过可信方签名的代码。
3. 内存保护：在可能的情况下，启用内存保护机制以防止栈溢出等攻击。
4. 日志审计：记录引导过程中的关键事件，便于安全分析。

总结与展望

全文梳理

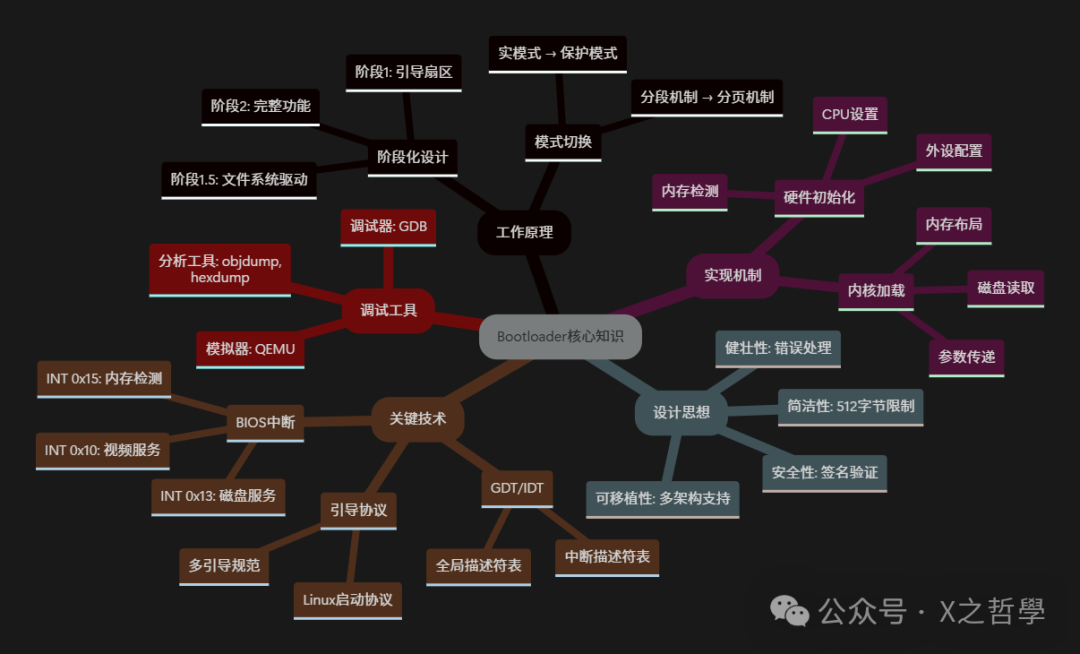

本文系统性地剖析了Bootloader的方方面面。以下总图回顾了其核心工作流程与关键概念：

关键要点总结

1. Bootloader是系统的起点：作为硬件与软件之间的桥梁，它负责将操作系统从存储设备加载到内存，并初始化必要的硬件环境。
2. 阶段化设计是核心：从512字节的引导扇区开始，逐步加载更复杂的代码，这种“由小到大”的引导策略是应对存储限制和增加灵活性的精髓。
3. 模式切换是关键难点：从16位实模式到32/64位保护模式的切换，涉及GDT设置和CPU控制寄存器操作，是Bootloader开发中的核心挑战之一。
4. 健壮性至关重要：作为系统启动的第一道防线，Bootloader必须具备完善的错误检测与处理机制。
5. 安全是现代基本需求：Secure Boot等安全引导机制确保了引导链的可信性，是防御底层恶意软件的关键。

随着技术的发展，Bootloader也在不断演进，例如UEFI正在取代传统BIOS，安全启动成为标配，网络引导和容器化启动等新场景也在不断涌现。深入理解Bootloader的原理与实践，不仅是操作系统开发者的必修课，也对系统工程师、安全研究员和嵌入式开发者具有重要价值。
