set_false_path 别乱用：FPGA 时序约束与 CDC 跨时钟域避坑指南

本文收获：
✅ 分清 set_false_path / set_clock_groups / set_multicycle_path 三条例外约束的使用边界
✅ 搞懂「报告红了就加 false_path」错在哪，CDC 到底该怎么约束
✅ 避开 multicycle 最隐蔽的坑：hold 值忘了配，hold 违例被掩盖

做时序收敛久了，你会发现最诱人的一行 XDC 不是 create_clock，是 set_false_path。

原因很简单。

跑完综合，report_timing_summary 一片红，红的路径五花八门，但网上给的答案高度统一：「这是假路径，加个 set_false_path 就行」。

你照着贴一行，报告秒绿。

那一刻的爽感，跟删了堆积一个月的未读邮件差不多。

但这一行恰恰最容易埋雷。

它告诉时序工具：这条路径不用查了。

工具很听话，真的不查了。

报告绿得越干净，你离真实风险越远。

等板子上电偶发出错，回头查，才发现是当初那行「让它变绿」的约束把问题盖住了。

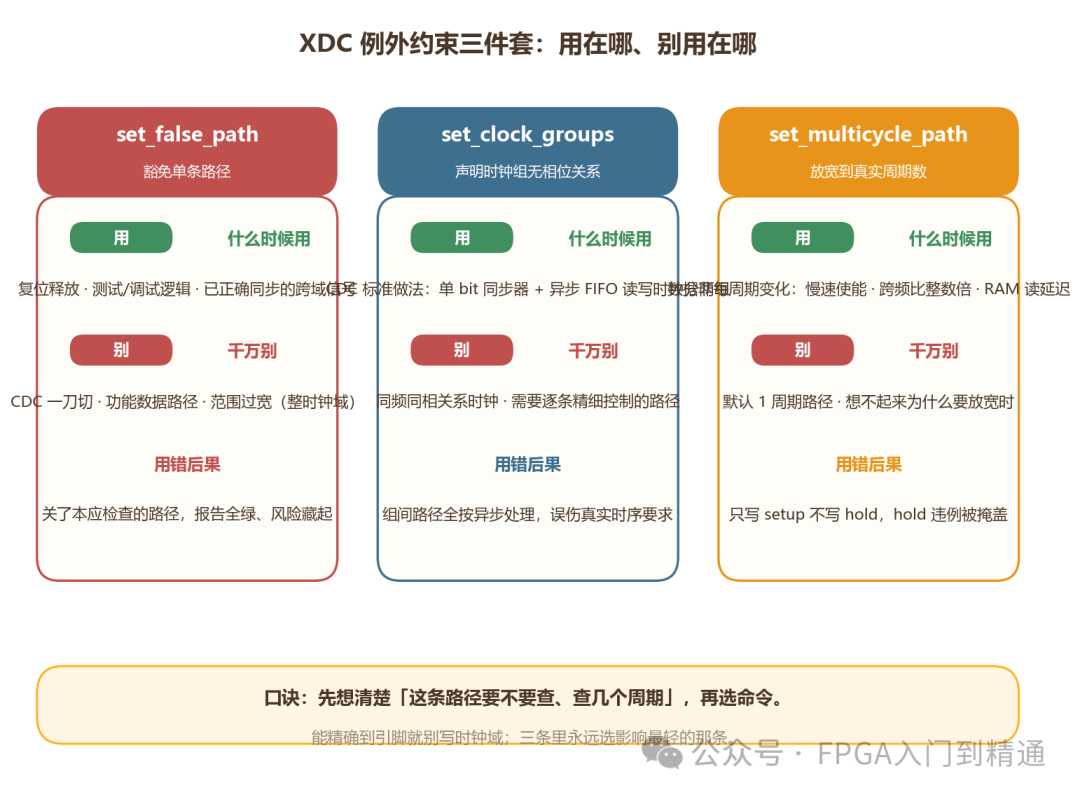

这篇把XDC 例外约束三件套讲透：什么时候真的能用 set_false_path，什么时候该用 set_clock_groups，multicycle 那个没人提醒就必踩的 hold 坑在哪。

一、set_false_path 到底在说什么

一句话：让 STA 完全跳过某条路径的 setup/hold 检查。

适合它的只有三类「真不用管」的路径：

# 1. 复位释放路径：复位信号本身不用做时序收敛
set_false_path -to [get_pins -hierarchical -filter {NAME=~*rst_reg*/R}]

# 2. 测试/调试逻辑：比如 JTAG、chipscope 探针
set_false_path -from [get_ports test_mode]

# 3. 经过合格同步器/异步 FIFO 的跨时钟路径（配合 clock_groups 用，见第四节）

注意看第 1 条的范围：*rst_reg*/R，只匹配复位寄存器的 R 脚，不是 *rst* 通配整棵时钟树。范围写多宽，是后面最大的坑之一。

二、最常见的三个错误用法

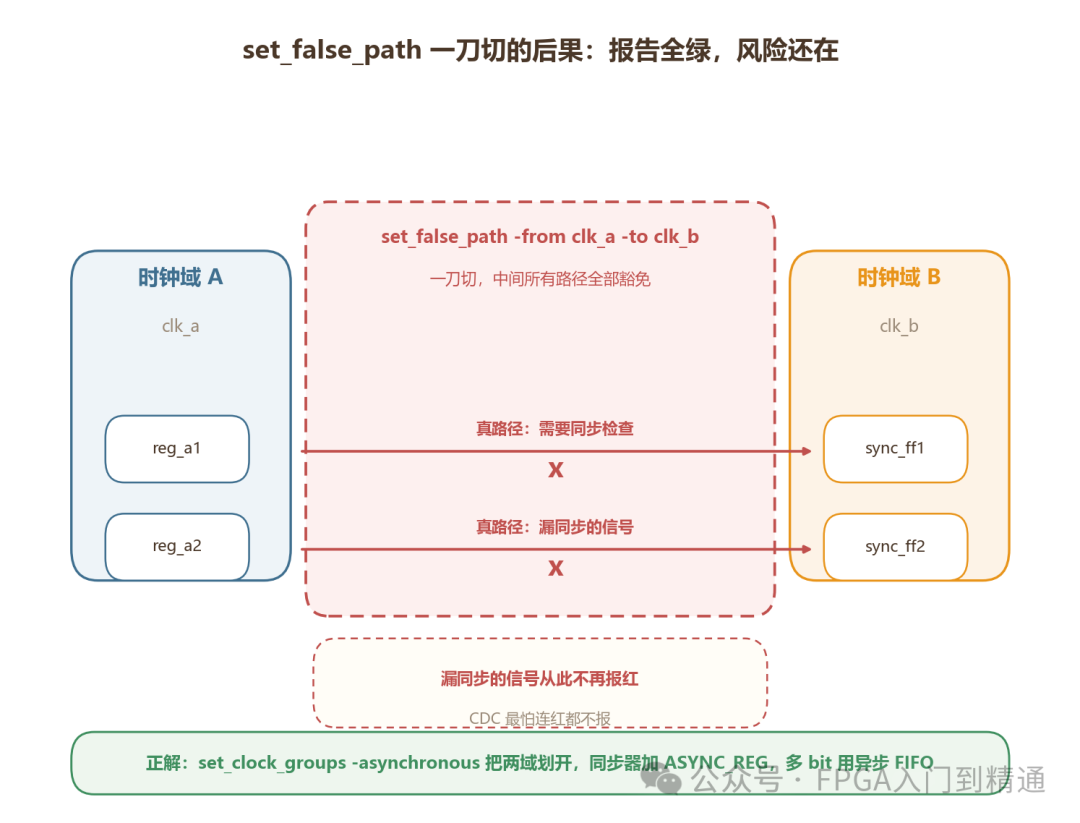

错误 1：拿它处理所有跨时钟域

这是被引用最多的「标准答案」，也是错得最隐蔽的。

两个时钟域之间有些信号确实跨过去了，但跨的方式不同：有的经过两级同步器，有的直接进了异步 FIFO，有的只是普通寄存器对打。你把 clk_a 到 clk_b 之间一刀切：

# 错误示范：两个时钟域之间所有路径全部豁免
set_false_path -from [get_clocks clk_a] -to [get_clocks clk_b]

工具从此不再报告这两个域之间的任何时序问题，包括你漏同步的那些信号。

CDC 最怕的不是报红，是报了红没人看，更怕的是连红都不报。

跨时钟域的正解是 set_clock_groups，见第四节。

错误 2：范围写得太宽

get_clocks 一写就是一整片。

clk_a 域里可能有 200 个寄存器，其中只有 3 个是真正异步的，剩下 197 个是同步逻辑，跟 clk_b 有真实的数据依赖。

你一条 set_false_path 全豁免，等于把 197 条本应被检查的路径的检查全关了。

范围越宽，隐患越大。能精确到引脚就精确到引脚，能精确到单元就精确到单元，别偷懒写时钟域。

错误 3：把功能路径误判成假路径

异步 FIFO 的读写指针、握手协议的 req/ack，看着都「跨时钟」，但它们承载的是真实数据流，是设计里最需要时序保证的部分。

把它们 false 掉，FIFO 空满标志错乱、握手丢一拍，都是这种「绿油油的隐患」。

这类路径要么用 multicycle 放宽到真实周期数，要么用 max_delay 限定最大延迟，而不是完全不管。

三、什么时候真的该用

写每一条 set_false_path 之前，先过一道自问：这条路径为什么不需要时序检查？

答得上来的，才写。答不上来的，先别写，去读报告搞清楚它为什么红。

能答上来的典型就三类：复位释放（异步复位本来就不吃时钟沿）、测试/调试逻辑（只在特定模式下生效）、以及确实异步、且已经用同步器或异步 FIFO 正确处理的跨域信号。

这三类之外，set_false_path 基本都是在掩盖问题。

四、CDC 的正确姿势：set_clock_groups

处理跨时钟域，XDC 里有专门命令，叫 set_clock_groups。

它声明「这两组时钟之间没有确定的相位关系」，工具会自动把组间路径当作异步处理，语义清晰、可维护、报告可读。

单 bit 信号跨域，标准三件套：

# RTL 里：两级同步器
# always @(posedge clk_b) begin
#     sync_ff1 <= data_from_clk_a;
#     sync_ff2 <= sync_ff1;
# end

# XDC 里：声明两域异步
set_clock_groups -asynchronous \
-group {clk_a} \
-group {clk_b}

# 让 Vivado 把同步器两个触发器紧挨放置，减小亚稳态窗口
set_property ASYNC_REG TRUE [get_cells u_sync/*]

多 bit 数据跨域，用异步 FIFO（格雷码指针），约束写法一样，把读写时钟划成两组。这里没有 set_false_path 什么事。

区别记牢：set_false_path 是豁免某条具体路径，set_clock_groups 是声明两组时钟无相位关系。

后者是 CDC 的标准做法，前者只是它的一种特例表达，用错了地方就会变成错误 1。

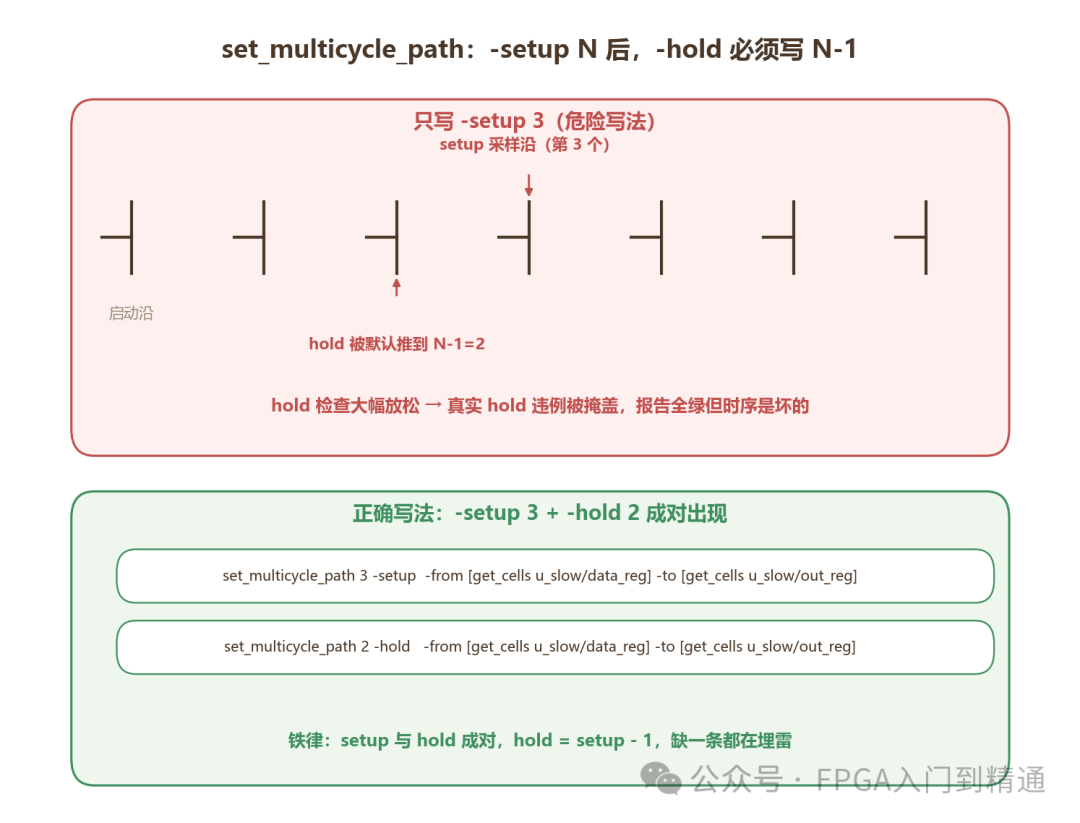

五、那个没人提醒就必踩的坑：set_multicycle_path

最后说 multicycle。

它解决的问题是：数据不是每个周期都变，默认按 1 周期检查太严了，放宽到真实周期数。

比如一个模块每 3 个周期才采一次数：

# 正确写法：setup 放宽到 3，hold 必须跟着写 2
set_multicycle_path 3 -setup -from [get_cells u_slow/data_reg] -to [get_cells u_slow/out_reg]
set_multicycle_path 2 -hold -from [get_cells u_slow/data_reg] -to [get_cells u_slow/out_reg]

坑就在这：很多人只写 setup 那条。

set_multicycle_path -setup 3 会把 hold 检查按默认规则推到 N-1=2。表面看只是 setup 放宽了，实际上 hold 检查的窗口也大幅放松，真实 hold 违例被掩盖——报告全绿，时序却是坏的。

所以铁律只有一条：setup 与 hold 成对出现，hold = setup - 1，缺一条都在埋雷。

FPGA 时序约束的水很深，先把这三条例外约束的分寸拿捏住，报告才值得信。更多时序收敛与 FPGA 实战资源，欢迎到云栈社区交流。
