学习单片机的主要目的在于进行嵌入式产品开发。要熟练掌握单片机技术，首先需要对其整体开发流程有一个清晰的了解。
本文将对单片机应用系统的开发流程进行简要介绍。
单片机系统开发流程

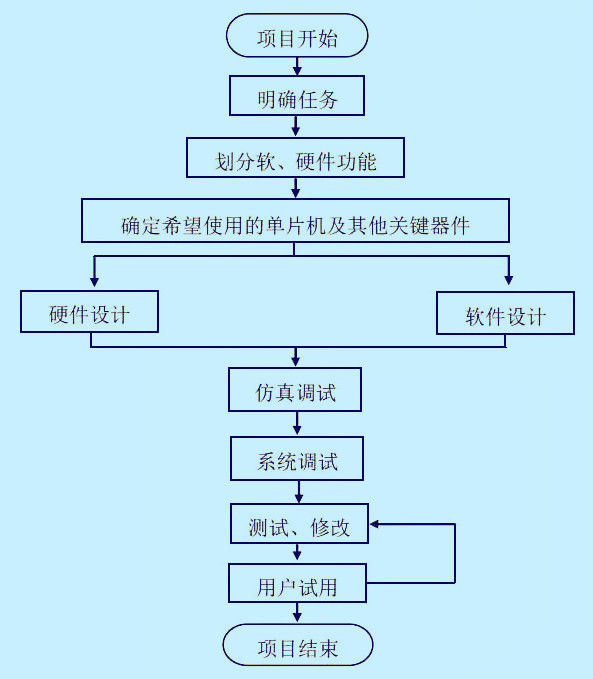

上图展示了单片机系统开发的完整流程框图。
1. 明确任务
首先，需要分析和理解项目的总体需求，并综合考虑系统使用环境、可靠性要求、可维护性以及产品成本等因素，制定出切实可行的性能指标。
2. 划分软、硬件功能
单片机系统由软件和硬件两部分构成。在实际应用中，某些功能既可以通过硬件实现，也可以借助软件完成。采用硬件方案有助于提升系统的实时性和可靠性；而使用软件实现则能降低系统成本并简化硬件结构。因此，在总体设计阶段必须进行综合分析，合理分配硬件与软件的任务比例。
3. 确定希望使用的单片机及其他关键部件
根据硬件设计任务，选择能够满足系统需求且性价比较高的单片机及其他关键器件，例如A/D转换器、D/A转换器、传感器、放大器等。这些器件需要满足系统在精度、速度和可靠性等方面的要求。
4. 硬件设计
依据总体设计要求以及选定的单片机与关键器件，利用Protel等电子设计自动化软件绘制应用系统的电路原理图。
5. 软件设计
在系统整体设计和硬件设计的基础上，确定软件系统的程序结构并划分功能模块，随后进行各模块的程序设计。
单片机程序设计语言主要可分为三类：
- 机器语言：又称二进制目标代码，是CPU硬件唯一能够直接识别的语言（其代码含义在CPU设计阶段即已确定）。计算机执行的所有操作，最终都必须转换为对应的机器语言才能被CPU识别和控制执行。不同系列的CPU，其机器语言代码的含义也各不相同。
- 汇编语言：由于机器语言需用二进制代码描述，不便于记忆、使用和直接编写程序，因此产生了与之对应的汇编语言。用汇编语言编写的程序执行速度快，占用存储单元少，效率高。
- 高级语言：高级语言具有优良的可读性，使程序编写和操作都十分便捷。目前广泛使用的高级语言是C51。
需要注意的是，无论是汇编语言还是高级语言，都必须被翻译成机器语言后才能被CPU识别执行。
6. 仿真调试
软件和硬件设计完成后，需进入二者的整合调试阶段。为节约资源，在制作实际电路板之前，可利用Keil C51和Proteus等软件进行系统仿真，以便及时发现问题并进行修改。
7. 系统调试
完成系统仿真后，利用Protel等绘图软件，根据电路原理图绘制PCB（Printed Circuit Board，印刷电路板）图，随后将PCB图交付相关厂商生产电路板。拿到电路板后，为便于更换器件和修改电路，可先在板上焊接所需芯片插座，并利用编程器将程序写入单片机。
接下来，将单片机及其他芯片插入相应的插座中，接通电源及输入、输出设备，进行系统调试，直至调试成功。
8. 测试修改、用户试用
经测试检验符合要求后，将系统交付用户试用，并针对实际出现的问题进行修改完善，至此系统开发完成。
单片机学习方法探讨
单片机学习是一个循序渐进、不断积累的过程，大致可分为三个阶段。
第一阶段：掌握开发单片机的必备基础知识
首先需熟练掌握单片机的基本原理。尽管当前单片机厂商众多，但各品牌单片机的基本结构和原理都较为相近，例如内核结构、内存分配、中断处理、定时计数、串行通信、端口复用等核心概念。
此外，还需学习模拟电子技术、数字电子技术、C语言程序开发以及原理图和PCB设计等相关知识。只有扎实掌握这些基础，才能在系统开发时顺利进行原理设计、PCB布局、程序编写和系统联调等工作。
第二阶段：研究其他单片机的功能与特点
在掌握一款单片机原理与应用的基础上，开始学习其他厂商的单片机，了解其独有的功能与特点。
例如，若客户要求低成本，可考虑选用和泰、义隆、华邦等台湾芯片；若需工业级性能，则最好从PIC、NEC、飞思卡尔、NXP等欧美和日系单片机中选择；若专注于低功耗开发，MSP430系列具有一定优势；而在测量仪器设计中，C8051和AduC842这类数模混合芯片则更为实用。
同时，平时应注重技术积累。在项目开发过程中，将常用的接口程序和控制算法整理成模块或函数库，日后在其他项目中遇到相同或相近需求时，可直接或稍作修改后使用，从而大幅节约开发成本。
第三阶段：在项目实践中积累经验
在实际项目开发过程中，不断深入研究单片机应用技术，并持续积累相关行业的专业知识。
具备扎实的单片机应用基础知识，并熟悉多款不同类型单片机的开发方法后，面对各种实际应用项目，往往还需要理解并掌握外围电路的原理与分析方桉，结合具体应用场景，综合考量各类因素，才能设计出性能最优、结构最合理的单片机应用系统。
